Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Witam wszystkich.
Mam również problem z tym amplitunerem HT-THX25 co niektórzy.
Córka zaczeła dusić wszystkie guziki jak się zawiesił, i zdechł na dobre.

Coś tyka, bardzo szybko z czasem 5min tykanie słabnie i przestaje tykać (transformator?- na dole ) potem załącza się dioda na panelu przednim stand-by i zaczyna piszczeć ( zajmę się tym później wg. tego tematu
http://www.elektroda.pl/rtvforum/topic1835815.html )
Po wciśnięciu power zaczyna tykać od nowa choć coraz krócej i wolniej aż udaje się odpalić i wszystko chodzi ok. Po wyjęciu wtyczki lub dłuższym nie uzywaniu problem powraca.

W serwisie powiedzieli ze w tych amplitunerach pada główny scalak w zasilaniu 5Q1265RF
więc go wymieniłem na nowy, oraz elektrolit 100uf/50v dałem100uf/63v był napuchnięty przy diodach Shotkiego, otóż jedna z nich SR306 przewodzi w obu kierunkach zamierzam wymienić ją na 1N5822, dobrze ?
Co jeszcze może być powodem tego ładowania \ tykania ???
poproszę o pomoc.

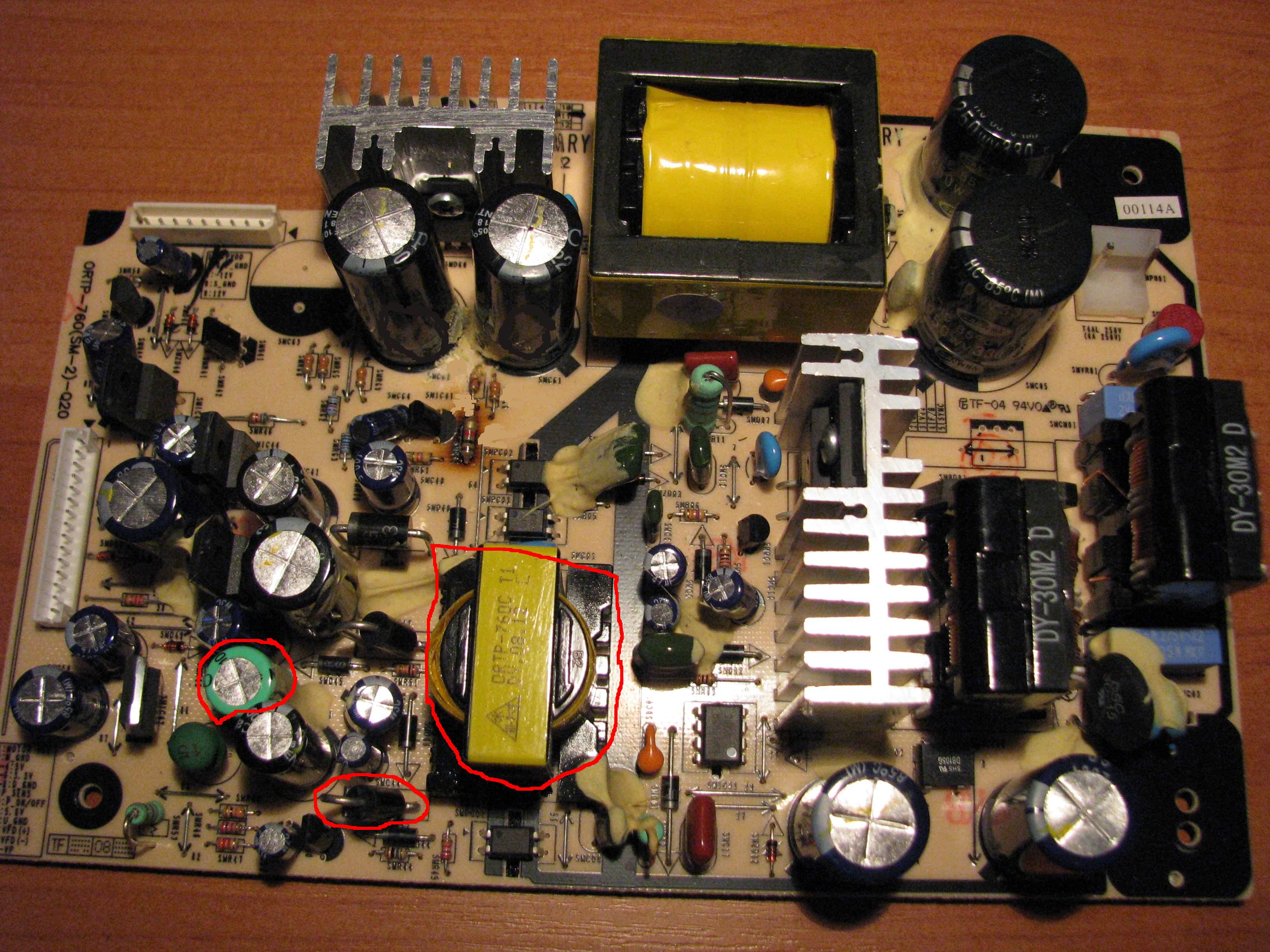

Nie zwracajcie uwagi na nadpalony rezystor 470om zdjęcie jest pożyczone z innego tematu, u mnie jast cały i doby.

dzimi
Poziom 24

Joined: 17 Aug 2005
Posts: 5476
Location: warm-maz

#2 23 Nov 2011 19:55

Re: Kino domowe Samsung - tyka, piszczy i się włącza

Przetwornica próbkuje - niestety jest uszkodzona lub obciąża ją coś po stronie wtórnej. Podstawienie nowych elektrolitów, sprawdzenie czy nie ma zwarć na wyjściach.

Google

Google Adsense

# 23 Nov 2011 19:55

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

25 Nov 2011 15:12

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Tykał scalak dm0365r wymieniłem go na nowy.

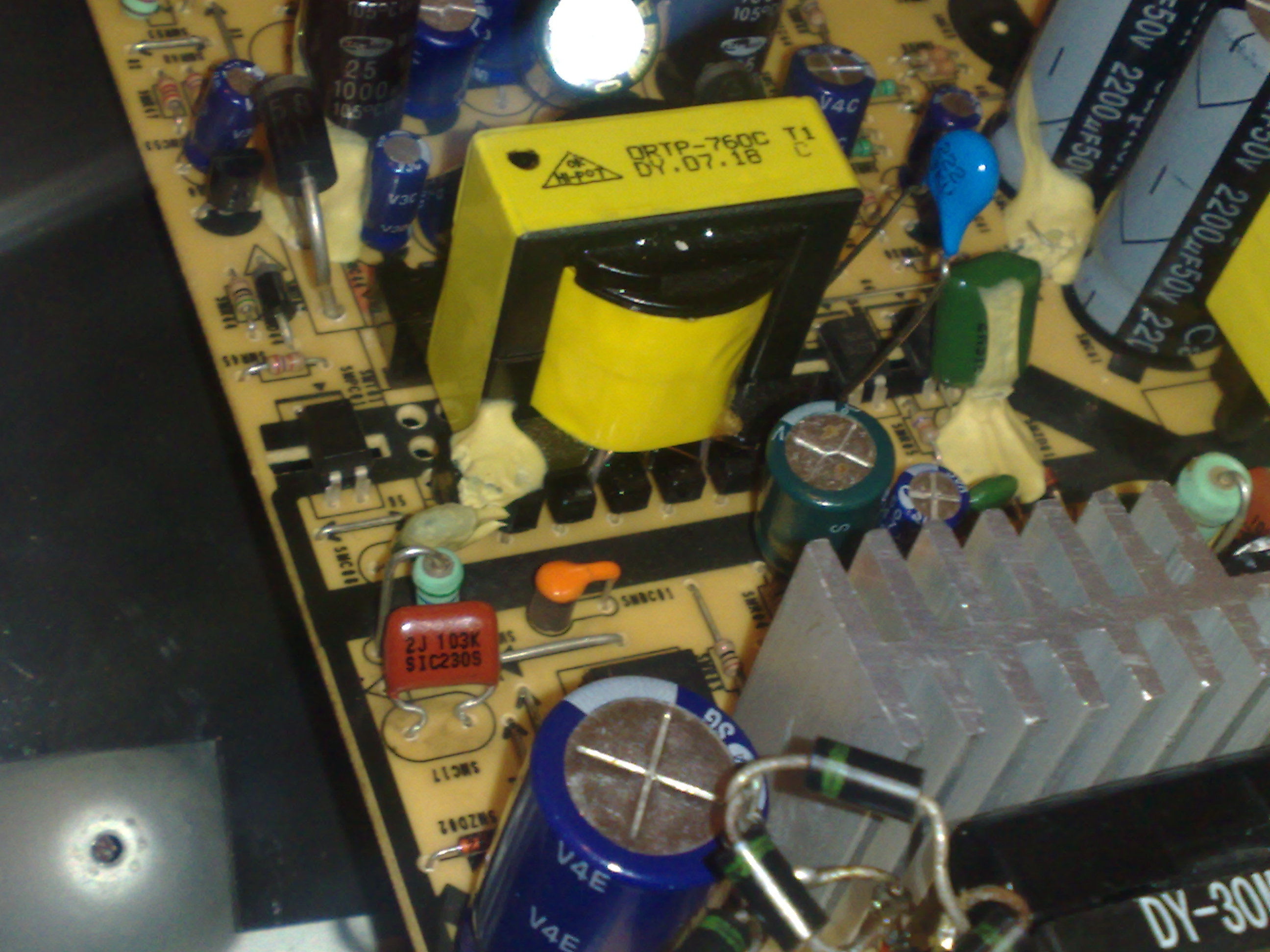

Niestety przy wlutowywaniu urwał mi się styk :( na zdjęciu odnoga na dole po lewej stronie i jest on w tej chwili jak widać nie wpięty w układ bo nie wiem gdzie, nie mam schematu.
Po za tym po włączeniu do sieci samej płytki wzmacniacz wywala mi bezpieczniki w chacie.
Gdzie podpiąć tą odnogę scalaka ?
Gdzie szukać zwarcia? na kondensatorach ?

Dodano po 15 [minuty]:

robokop wrote:

sterownik przetwornicy, albo klucz.

Jak to wygląda ? możesz mi wytłumaczyć na przykładzie pierwszego zdjęcia.
Kondensatory nie są napuchnięte.
Co z odnąga scalaka pod co ją podpiąć.

jur1
Poziom 21

Joined: 18 Oct 2006
Posts: 1454
Location: Elbląg

#4 25 Nov 2011 15:51

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Ta noga ( 4 pin ) wisi w " powietrzu ", o niej zapomnij. Wywala korki w domu?

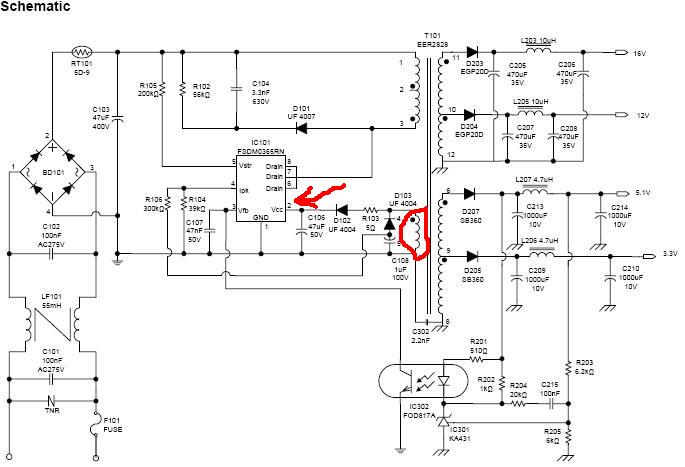

Podobny schemat, jak pisałem, ale pomocny jest tutaj
http://www.elektroda.pl/rtvforum/viewtopic.php?p=8692036#8692036
Do sprawdzenia diody w prostowniku sieciowym i elektrolity te największe po stronie pierwotnej.

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

25 Nov 2011 15:57

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Ej chyba baba w sklepie dała mi zły scalak jak przeglądałem forum gdzieś widziałem że ktoś się pytał czy można tego mojego orginalnego zastąpić tym 5M0356R bo patrze i taki mam teraz i ktoś odpisał, że nie można. Zaraz przeszukam forum i odpisze.

http://www.elektroda.pl/rtvforum/viewtopic.php?t=1426026&highlight=dm0365r&sid=f7257c8be9c95afe6bcef159e41ca459

Lece do sklepu

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

01 Dec 2011 01:25

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Ten scalak dm0365r okazał się dobry.
Po wymianie ta nowy tak samo próbkuje, tyka. Po przyłożeniu lutownicy do styku scalaka nr 2 amplituner załącza się i działa. Przez to tykania napięcia szaleją na całym trafie.
Bez scalaka napięcie nie występuje na uzwojeniu transformatora zaznaczonym na schemacie. Pozostałe uzwojenie z napięciem ok stabilne.
Co robić ?
Poproszę o pomoc.

boro1234567
Poziom 24

Joined: 01 Jun 2008
Posts: 4861
Location: ELBLĄG

#7 01 Dec 2011 10:52

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Wymień elektrolit C105 oraz te elektrolity na pierwszej fotce które są ewidentnie wybrzuszone.

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

01 Dec 2011 12:33

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

c5 47uf wymieniłem już jako pierwsze, tez o nim pomyślałem i nic, dodam że jak go zamienie na trochę większy 100uf to tyka duzo wolniej i gdzieś po 15-20s się załancza dioda czuwania i odpala od kopa za kazdym razem. Nie mam wybrzuszonych elektrolitów.
No ale nie oto chyba chodzi żeby zmieniać parametry.
Ta noga 2 w budowie scalaka odłancza/przełancza z noga 5 może do niej coś nie tak dopływa ?
A może z częstotliwością nie tak? jakaś cewka kondensator płaski ?
Co myślicie o usunięciu R103 5om i dać bespośredni przepływ z trafa ?

Google

Google Adsense

01 Dec 2011 12:33

boro1234567
Poziom 24

Joined: 01 Jun 2008
Posts: 4861
Location: ELBLĄG

#9 01 Dec 2011 13:13

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Jakie masz napięcie na C103?
Czy pozostałe elementy bierne w aplikacji IC101 sprawdzałeś.
Jakie masz napięcie na n.2 IC101.

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#10

01 Dec 2011 19:51

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

napiecie na c103 330v - 2 x 68uf 250v szeregowo
napiecie na scalaku po kolei od 1...8
1 0v
2 12-13v
3 3v
4 1-2v nie podłączona , wisi
5 334-335v
6 wacha sie, szaleje od 200 do ponad 1000v
7 to samo co wyzej
8 to samo co wyzej

co to jest to małe pomarańczowo czarne na zdjęciu? cewka?
ścieżka z gałezi 678 to coś i traf, tego nie podstawiałem nie ma na niej opisu

jur1
Poziom 21

Joined: 18 Oct 2006
Posts: 1454
Location: Elbląg

#11 01 Dec 2011 23:06 helpful post - solution

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Strona pierwotna jest dobra, napięcia poprawne. Usterka po stronie wtórnej. Możliwe uszkodzenie którejś diody- popuszcza wstecznie na zimno albo jakiś element przywiera. Działa zabezpieczenie nadprądowe w układzie FSDM0365 - tak wynika z pomiarów dostarczonych. Dołączam schemat z tym zasilaczem.

Sorry, but you do not have access to see this attachement.

Google

Google Adsense

# 01 Dec 2011 23:06 helpful post - solution

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#12

02 Dec 2011 00:11

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

juri możesz jeszccze raz wysłać schemat bo nie można otwożyć pliku.
To wygląda na to że minąłem dopiero pół metek.

boro1234567
Poziom 24

Joined: 01 Jun 2008
Posts: 4861
Location: ELBLĄG

#13 02 Dec 2011 00:15

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Tu jest cała serwisówka:
http://elektrotanya.com/?q=showresult

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#14

03 Dec 2011 14:46

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Tranzystor KTA 1273 jest walniety, zwarty na wszystkich 3 stykach, jest to pnp,
do podstawienia wybrałem 2SB892 z opisu też jest pnp a jak sprawdzam go miernikiem to kierunek przewodzenia jest npn ???
napisane jest na nim b892 S OC
Dobry wybrałem jak go wlutować, bo jeszcze tego nie zrobiłem ?

jur1
Poziom 21

Joined: 18 Oct 2006
Posts: 1454
Location: Elbląg

#15 03 Dec 2011 19:26

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Wstawiłem odpowiedni schemat ( z tym zasilaczem ) i masz obudowy tych tranzystorów. Powinny pracować zamiennie i na pewno są pnp.

Sorry, but you do not have access to see this attachement.

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#16

04 Dec 2011 00:58

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

2SB892 podstawiony, ten scalak już nie tyka.
Podam napięcia na trafie wtórnym oraz na wyjściu płytki, są nie dokońca takie lub brak. Sprawdziłem podzespoły i wydaje mi się że są sprawne, ale pewnie nie skoro tak jest. 4 scalaków KIA nie potrafię sprawdzić.
straciłem pomysly;(

traf
7-105-127v
8-105-144v
9-0v
10-0 za dioda 5,8v
11-46-52v
12-6,5v spada
13-0
14 ponad 1000v

złacze smcn02
1-8 0v
9-8,2v
10-39v spada
11-12 0v
13 -7v spada
14 -10v spada
15 -45v spada

złacze smcn01
na 7 10v i spada reszta 0v

jur1
Poziom 21

Joined: 18 Oct 2006
Posts: 1454
Location: Elbląg

#17 04 Dec 2011 21:20

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Pomiary na transformatorze nic ci nie powiedzą w zasilaczu impulsowym. Pewne napięcia będą tylko wtedy gdy na wyprowadzeniu 10 SMCN02 pojawi się napięcie P_ON 5V włączające sprzęt.
Napięcia odpowiadające za pracę wyświetlacza są, i są raczej dobre
13 -7v spada
14 -10v spada
15 -45v spada
Pewna nieścisłość jeśli na 1 SMCN02 jest 8V a brak 12V na 9 SMCN01- nie powinno być tam napięć.
Coś pomieszałeś z pomiarami. Pomierz napięcia na diodach od strony wyjścia ( np katoda diody SMD42 ) przy transformatorze SMT01 i podaj wyniki.

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#18

05 Dec 2011 01:06

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

jur1 wrote:

na 1 SMCN02 jest 8V

puchatek173 wrote:

złacze smcn02
1-8 0v

jest 0v

jur1 wrote:

a brak 12V na 9 SMCN01

puchatek173 wrote:

złacze smcn01
na 7 10v i spada reszta 0v

no jest 0v, tylko na tym słączu na 7 jest 10 i spada

na złacze smcn02 punkt 11 powinno być 5,7v i tyle miałem podczas sprawdzania złączyłem z 12 GND no i pstryk ( nie bijcie ) poszedł pewnie jakiś scalak KIA, SMIC42 ? który za to złącze 11 odpowiada ? Podejrzewam że właśnie scalaki KIA są walniete w tej chwili nie jeden. Tranzystory i tyrystory pomierzone i są ok.
Mam prośbę które mam wymieniać w kolejności, tu poproszę o pomoc kolegów.

jur1 wrote:

Pomierz napięcia na diodach od strony wyjścia ( np katoda diody SMD42 ) przy transformatorze SMT01 i podaj wyniki.

Zrobię to jak najszybciej i odpiszę, dzięki za poświęcony czas i wiedzę.

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#19

06 Dec 2011 09:01

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

traf smt01

7 90-110v za dioda 0V
8 65-80v za dioda 0V
9 0v
10 0,3v za dioda 0V
11 8-10v za dioda 0V
12 0v
13 0v
14 ponad 1000v wacha się za dioda 0V
15 0v za dioda 0V

złącze smc02 wszyndzie 0v

CO ROBIĆ ???

boro1234567
Poziom 24

Joined: 01 Jun 2008
Posts: 4861
Location: ELBLĄG

#20 06 Dec 2011 14:08

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Wykonane przez Ciebie pomiary niczego nie wnoszą.
Jakie masz napięcia na katodach diod prostowniczych po stronie wtórnej zasilacza oraz na złączu SMCN02.
Podaj napięcia na układzie SMIC01.

jur1
Poziom 21

Joined: 18 Oct 2006
Posts: 1454
Location: Elbląg

#21 06 Dec 2011 22:23

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Powoli, podaj napięcia jakie masz zgodnie z rysunkiem.
U z nazwą diody np Usmd43= 5,6V
Jeśli SMIC01 pracuje to na nodze nr2 powinno być +12V.

Sorry, but you do not have access to see this attachement.

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#22

07 Dec 2011 01:06

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Te napięcia sa dobre, poprzednie złe
TRAF SMT01
7 :arrow: 0v za dioda -34spada
8 :arrow: 0v za dioda 14,3v
9 :arrow: 0v
10 :arrow: 0v za dioda 4,7v
11 :arrow: -6v spada za dioda 3v spada
12 :arrow: -6v spada
13 :arrow: 0v
14 :arrow: ponad 1000v za dioda -34v
15 :arrow: 0v za diodaSMD43 5,7v ,a za SMD44 5,5v

TRAF SMT02
1-4 :arrow: 334v
6-13 :arrow: 0v

ZŁĄCZE SMC02
1-8 :arrow: 0v
9 :arrow: 5,8v
10 :arrow: -30v spada
11 :arrow: 5,6v
12 :arrow: 0v
13 :arrow: 1v rośnie - pewnie do 4,3v tak samo poniżej na 14
14 :arrow: -6v spada
15 :arrow: -35v spada

ZŁĄCZE SMC01
1-6 :arrow: 0v
7 :arrow: -11v spada
8-9 :arrow: 0v

Na elektrolicie SMC45 6,2v
SMC45 oraz SMC54 wymienione

Bede walczył do końca aż zrobie :D

jur1
Poziom 21

Joined: 18 Oct 2006
Posts: 1454
Location: Elbląg

#23 07 Dec 2011 13:45

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Z pomiarów wynika, że zasilacz w czówaniu pracuje poprawnie. Wybudzić go możesz łącząc nogę 11 gniazda SMC02 przez rezystor 4,7kΩ- 10kΩ z nogą 10 SMC02. Pojawią się wtedy pozostałe napięcia ( na gniazdach SMC01, SMC02) 3,3V; 5V; 8V; +12V; PVDD ( ~ +34V).

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#24

07 Dec 2011 23:47

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Wszystko ok, tylko tu mi nie gra

SMC02
13 :arrow: 1v rośnie - pewnie do 4,3v tak samo poniżej na 14
14 :arrow: -6v spada

tak samo jak przed zwarciem 10 z 11

Jesteś Wielki jur1 :spoko:

Odpala, jeszcze nie sprawdzałem pod głośnikami i wszystkich funkcji.

Juri1 odpisz pliss za co odpowiadają styki 13,14 i czy tak może zostać czy nie.

jur1
Poziom 21

Joined: 18 Oct 2006
Posts: 1454
Location: Elbląg

#25 08 Dec 2011 00:01 helpful post - solution

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Jest wszystko w porządku z napięciami. Jeśli przyłożysz miernik do wyprowadzeń 13 i 14 i tylko tak będzie właściwe wskazanie ( napięcie na wspomnianym kondensatorze --> jak pisałeś "Na elektrolicie SMC45 6,2v") Jest to napięcie niezbędne do pracy wyświetlacza ( żarzenie - przy podłączonym wyświetlaczu - skrajne nogi wyświetlacza- jest tam około 4,3V).

Google

Google Adsense

# 08 Dec 2011 00:01 helpful post - solution

puchatek173
Poziom 6

Joined: 18 Nov 2011
Posts: 19

#26

08 Dec 2011 00:45

Re: Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Przyczyną usterki był Tranzystor KTA 1273, podstawiony został 2SB892
oraz jeden z kondensatorów SMC45 lub 54 był spuchnięty podstawiłem oba i sprzęt działa.

Jur1 szacun,
Zdrowych i wesołych świąt. Wielkie dzięki za wiedzę i pomoc.Pozdrawiam.

Moderated by arko100:

Proszę używać przycisku "zamknij temat" (symbol kłódki)

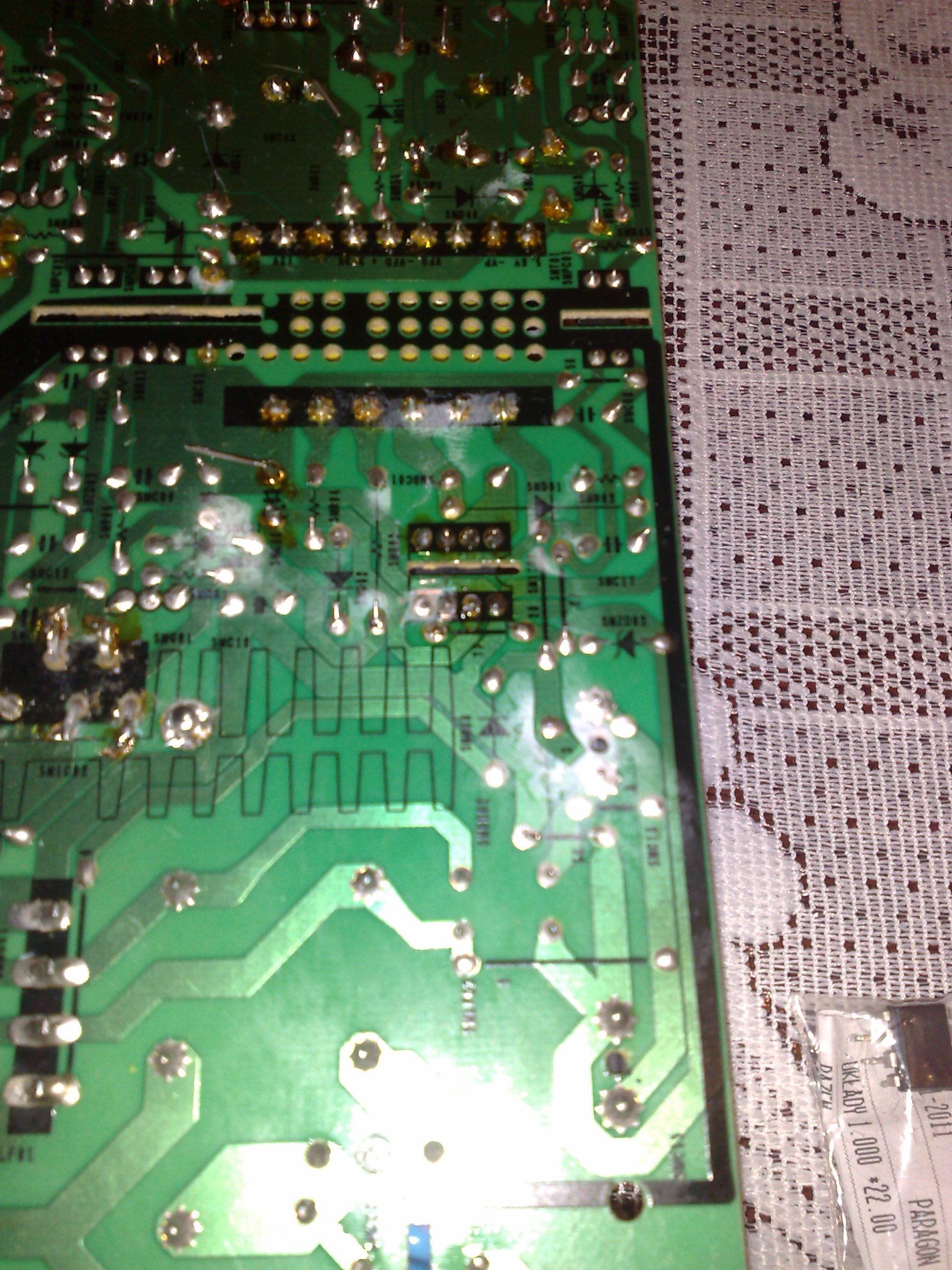

Main Page -> Forum Index -> DVD/VCR/Cameras Service -> Beginners DVD / VCR -> Kino domowe Samsung HT-THX25 - tyka, piszczy i się włącza

Page 1 of 1

Page generation time: 0.175 seconds

FAQ || Administrator || Moderators || Widgets and banners || Contact
