Kolumny na wzór MX-140(By Chemik)

WSTĘP :D
Niestety moje wcześniejsze kolumny Altus140 nie nadawały się do słuchania Bluesa/Pop choć w muzyce typu techno/hard-style radziły sobie świetnie. Jako ze lubię tworzyć coś samemu podjąłem się budowy kolumn na przetwornikach firmy stx.

Jest to model MX-140
Średnio-Niskotonowy GDN 18-140-8 AWX
Wysoko tonowy: GDWK 10-250-8 AWX
Strojenie B-r ok 44 Hz
Efektywność - 87 dB
Kable dla GDN 2.5mm2
Dla GDWK 1.5mm2
Napędzane mostkiem Tda7294(w przyszłości będzie to UniAmp)
Wymiary kolumn 1000x215x302(WxSzrxGł)
Tunel bass-Reflex 72x143

Zwrotnica
Oryginalna Kondensatory Jantzen Audio cewki zamawiane w polinku rezystory metalizowane i ceramiczne.
Cewki:
Powietrzne:
0.33 MH , 0.480 ohm dr 0.70
0.050 MH , 0.090 ohm dr 1.00
Rdzeniowe:
0.47 MH , 0.160 ohm dr 1.00
2.0 MH , 0.400 ohm dr 1.00
Rezystory:
3.6 ohm 5W metalizowany
10 ohm 5W ceramiczny
4.7 ohm 5W ceramiczny
10 ohm 5W metalizowany
Kondensatory Jantzen Audio
5.6uf MKP/400V
15uf MKP/400V
2.7uf MKP/400V
10uf MKP/400V
0,68uf MKP/400V
2.7uf MKP/400V

Obudowa
Wykonana inaczej niż większość konstrukcji z forum zamiast mdf płyta wiórowa 18mm odpowiednio poskręcana aby nie było widać śrub, dodatkowo posklejana Wikolem dla umocnienia konstrukcji i uszczelnienia.
Front obudowy wykonany na zamówienie najdroższa cześć konstrukcji nie licząc głośników,Nie wdzięczny materiał czarna okleina odchodzi już przy samej wycince otworów także nie było szansy wykonać frezów choć sprzęt czekał.

Koszty
Głośniki + przesyłki ok 500zł
Mata bitumiczna oraz wata 50zł
Kable wejścia głośnikowe tunele B-r 20zł
Części do zwrotnic 150zł
Płyta Wiórowa 18mm za darmo
Front także za darmo zamawiany przez Wujka:P
Ale od razu ostrzegam przed kupnem dwa fronty + podstawki ok 130zł
Wikol Śruby itd 0zł podstawowe rzeczy które praktycznie każdy posiada.
Razem:ok 720zł

Odsłuch
Wysokie tony na dobrym poziomie tak samo średnica choć nie ukrywam myślałem ze będę bardziej zaskoczony kolumny ciężkie do dobrego ustawienia w jednym miejscu słabo słyszalny bas w drugim schodzą aż za nisko,jest to także spowodowane pomieszczeniem w którym graja ale wcześniejsze kolumny nie wykazywały takich zależności.Ogólnie pozytywne wrażenie Brzmienie dość klarowne Świetnie sprawdzają się w muzyce typu Blues rege techno Wyśmienite Wokale damskie aż chce się słuchać bez przerwy.Kolumny głośne 87dB choć nie wydaje mi się ze mogły by one wytrzymać podane przez producenta 100w jest to jednak moja subiektywna opinia , nie mam jak dokonać pomiarów.

ZAKOŃCZENIE: :D :please:
Chciałbym podziękować kolegą z forum przede wszystkim: Pawłowi S.,marian133,dj-MatyAS za nakierowanie mnie na właściwe tory w wyborze przetworników oraz pomocy przy weryfikacji zwrotnicy

Teraz zamieszczam Kilka zdjęć przepraszam za jakość ale obecnie posiadam tylko telefon :D

1.Zwrotnica:
Schemat oryginalny ze strony Stx. :D

2.Skręcanie/uszczelnianie obudowy:
Ściany wypełnione materiałem tłumiącym typu poliester ,natomiast Tylna ścianka Mata bitumiczną.

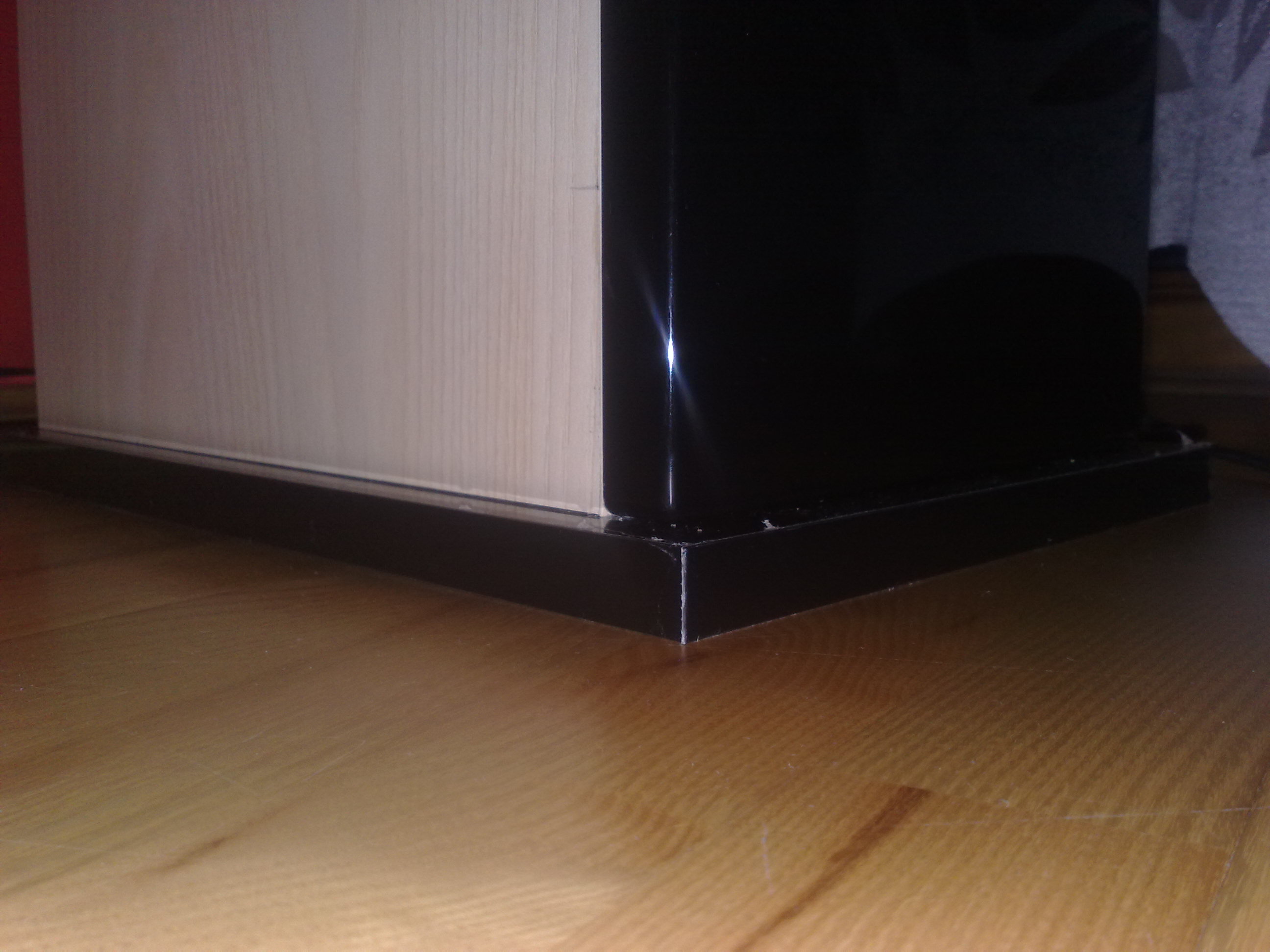

Na podstawkach znajduje się jeszcze Folia co widać.
Sorry za śruby ale w mojej miejscowości ciężko jest dostać czarne jak zakupie to zamieszczę zdjęcie gotowej kolumny :D

Google

Google Adsense

27 Nov 2011 02:25

redliniak1996
Poziom 12

Joined: 11 Jan 2011
Posts: 80
Location: Proboszczewice

#2 27 Nov 2011 10:14

Re: Kolumny na wzór MX-140(By Chemik)

No nieźle. Wykończone do każdej jednej kropki kleju. Jeżeli mogę wiedzieć to pod jaki wzmacniacz ma to działać?

tiesto12
Poziom 14

Joined: 11 Oct 2009
Posts: 160
Location: Kraków

27 Nov 2011 11:35

Re: Kolumny na wzór MX-140(By Chemik)

Dzięki tak jak pisałem na razie na mostku tda7294 ale będę zabierał się za Uniamp'a Irka myślę ze do tych kolumn będzie najlepszy.

Rafał 116
Poziom 15

Joined: 17 Dec 2009
Posts: 205
Location: Krosno

#4 27 Nov 2011 13:38

Re: Kolumny na wzór MX-140(By Chemik)

Coś tanio ci wyszły te części do zwrotnic masz jakieś zniżki? :D Fajnie to wygląda z daleka, teraz taka "moda" aby altusy zastępowac podłogówkami + ew. subwoofer. Jak poskładasz uniampa to wtedy się okaże jak naprawdę grają, ponieważ wydaje mi sie że tadeusz tutaj nie pasuje. Świętna robota.

Google

Google Adsense

# 27 Nov 2011 13:38

tiesto12
Poziom 14

Joined: 11 Oct 2009
Posts: 160
Location: Kraków

27 Nov 2011 14:01

Re: Kolumny na wzór MX-140(By Chemik)

Niestety nie mam żadnych zniżek :cry: ;p Części zamawiane w polinku też byłem zdziwiony praktycznie nie było różnicy pomiędzy zwykłymi kondn. MKT a MKP od Jantzen Audio. :D

dj-MatyAS
Poziom 26

Joined: 10 Sep 2006
Posts: 11343
Location: Warszawa

#6 27 Nov 2011 15:29

Re: Kolumny na wzór MX-140(By Chemik)

Z tego co udało mi się dostrzec - płyty oklejane fabrycznie?
Ładnie wyglądają (może jak dla mnie troszkę zbyt jasne), ale... Wewnętrzna półka wklejona na styk do po-laminowanych boków wikolem - po jakimś czasie, gdy wikol wyschnie do końca - odskoczy. Same metalowe wzmocnienia (kątowniki) na razie OK. Ale... biorąc pod uwagę że mimo starań Kolegi w utrzymanie pełnej sztywności, kolumna drży, wibruje, a co za tym idzie: po jakimś czasie może zacząć i brzęczeć (śruby o blachę)... Jeśli chodzi o efekt wizualny- zewnętrzny - miłe dla oka. Przyznam, że z chęcią bym posłuchał "na żywo"... ;)

tiesto12
Poziom 14

Joined: 11 Oct 2009
Posts: 160
Location: Kraków

27 Nov 2011 16:07

Re: Kolumny na wzór MX-140(By Chemik)

Wybrałem taki kolor płyty gdyż pasował mi pod kolor mebli :D.Płyty obklejane u znajomego (lepszy warsztat)Półka nie ma szans odskoczyć jest przykręcona na kątownikach oraz na na wikolu i druga do niej także tak samo.
Konstrukcja swoje wazy płyty 18mm nie występują żadne drgania obudowy zresztą to 18cm głośnik nie subwoofer;:P Przy następnej konstrukcji postaram się wykorzystać coś innego niż kątowniki :)

tiesto12
Poziom 14

Joined: 11 Oct 2009
Posts: 160
Location: Kraków

02 Dec 2011 20:39

Re: Kolumny na wzór MX-140(By Chemik)

Mam pytanie do forumowiczów jaki głośnik do subwoofera był by najlepszy do tych kolumn i do muzyki i do kina.. Myślałem nad GDN 30/80/2 oraz na GDN 30/120 przy czym wolał bym pierwszy głośnik ponieważ wystarczy mu mostek tda7294(czyli tanie wykonanie) i jest tańszy.Czy odczuje różnice miedzy tymi głośnikami?? Pokój ma 18m2
