 29 Nov 2011 19:44 Sharp BD-hp20 - Pali bezpiecznik |
|
|
|
Hej, tak jak w temacie, posiadam odtwarzacz bluray sharp`a BD-HP20, po podłączeniu do sieci od razu pali bezpiecznik 3,15AL250V. Nie mogę nigdzie znaleźć schematu do tego odtwarzacza i nie wiem gdzie szukać przyczyny?
|
|
| Back to top |
|
 |
Google
|
| #
29 Nov 2011 19:44 |
|
|
|
|
|
| Back to top |
|
|
radiogaga
Poziom 21
Joined: 16 Jan 2004
Posts: 1435
Location: lodz
|
#2
29 Nov 2011 20:14 Re: Sharp BD-hp20 - Pali bezpiecznik |
|
|
|
Zacznij od odpinania kolejnych stopni zasilacza.Sprawdź oporność (na początek) na kondensatorze sieciowym itd.
|
|
| Back to top |
|
|
J.K.
Poziom 16
Joined: 11 Aug 2006
Posts: 287
Location: KATOWICE
|
|
| Back to top |
|
|
v1ck
Poziom 13
Joined: 14 Jul 2006
Posts: 111
|
#4
30 Nov 2011 09:38 Re: Sharp BD-hp20 - Pali bezpiecznik |
|
|
|

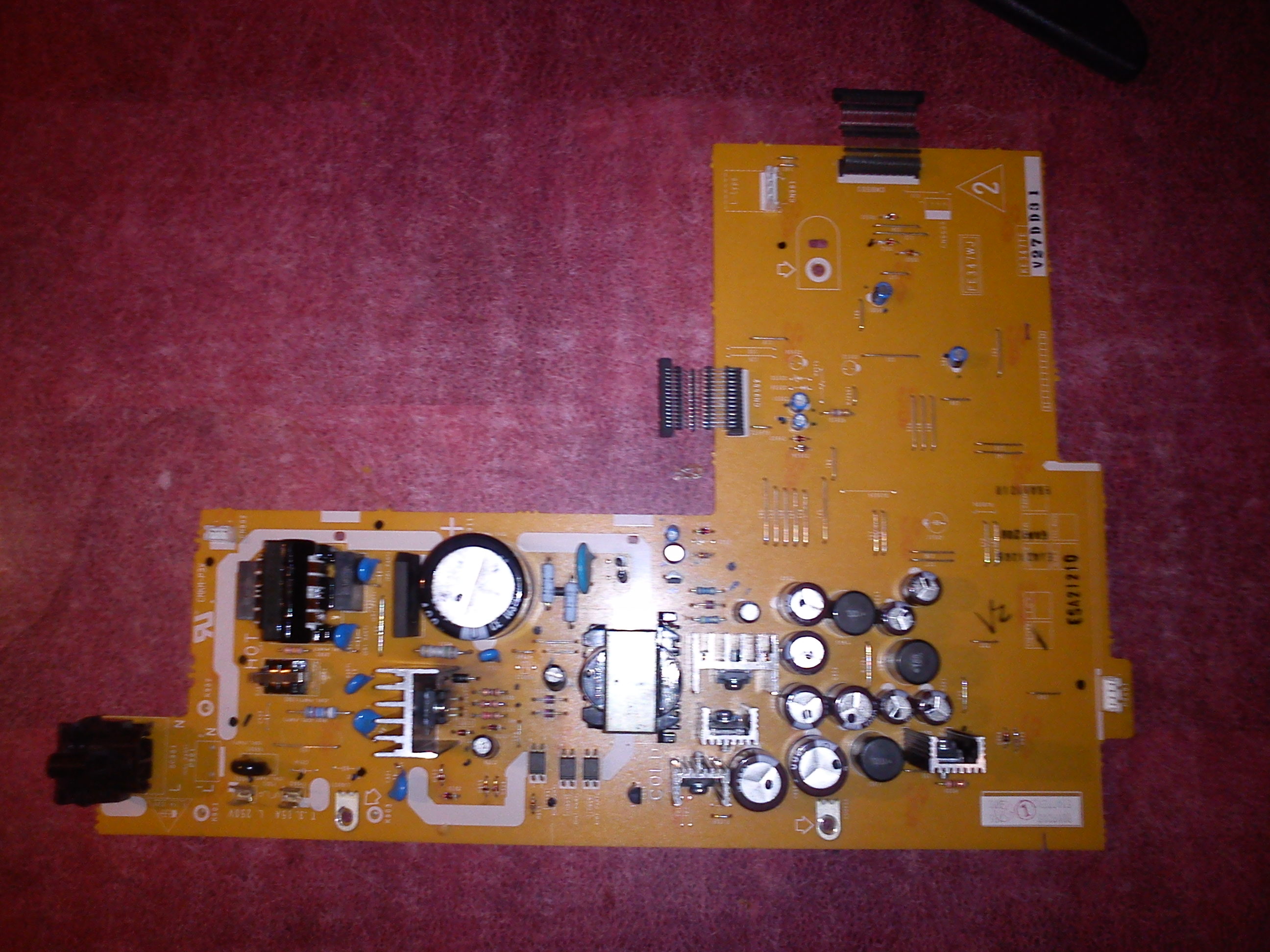

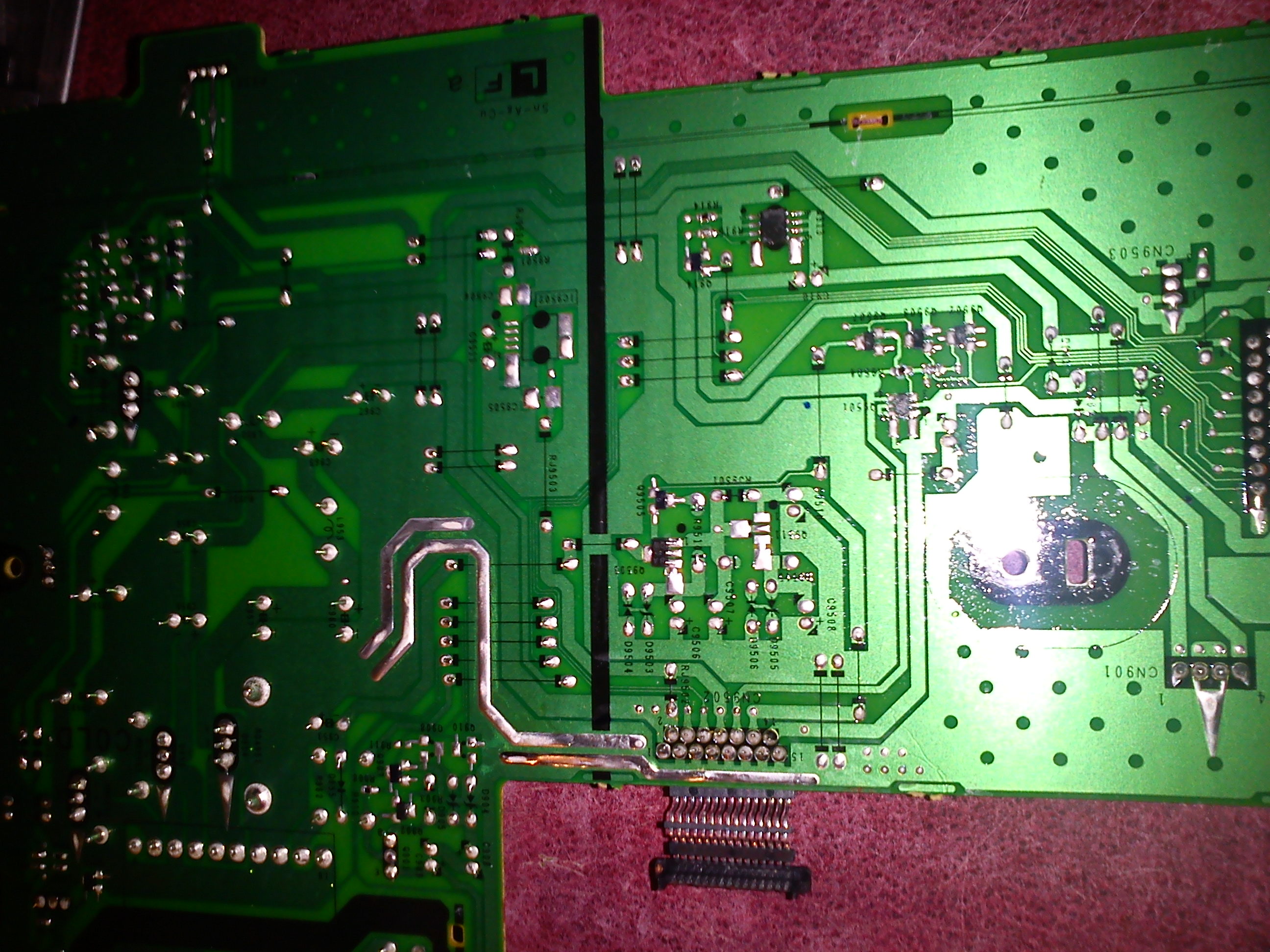

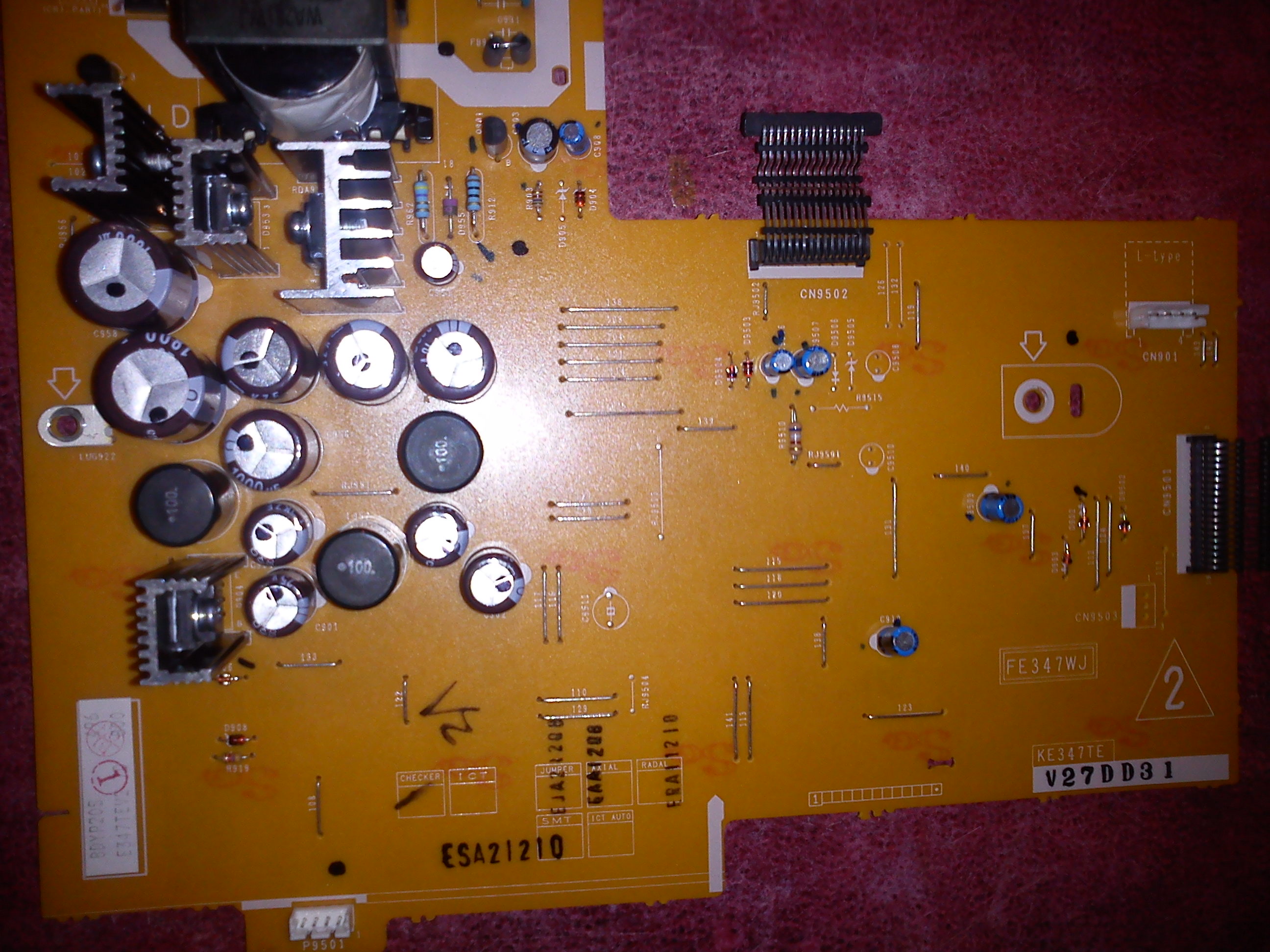

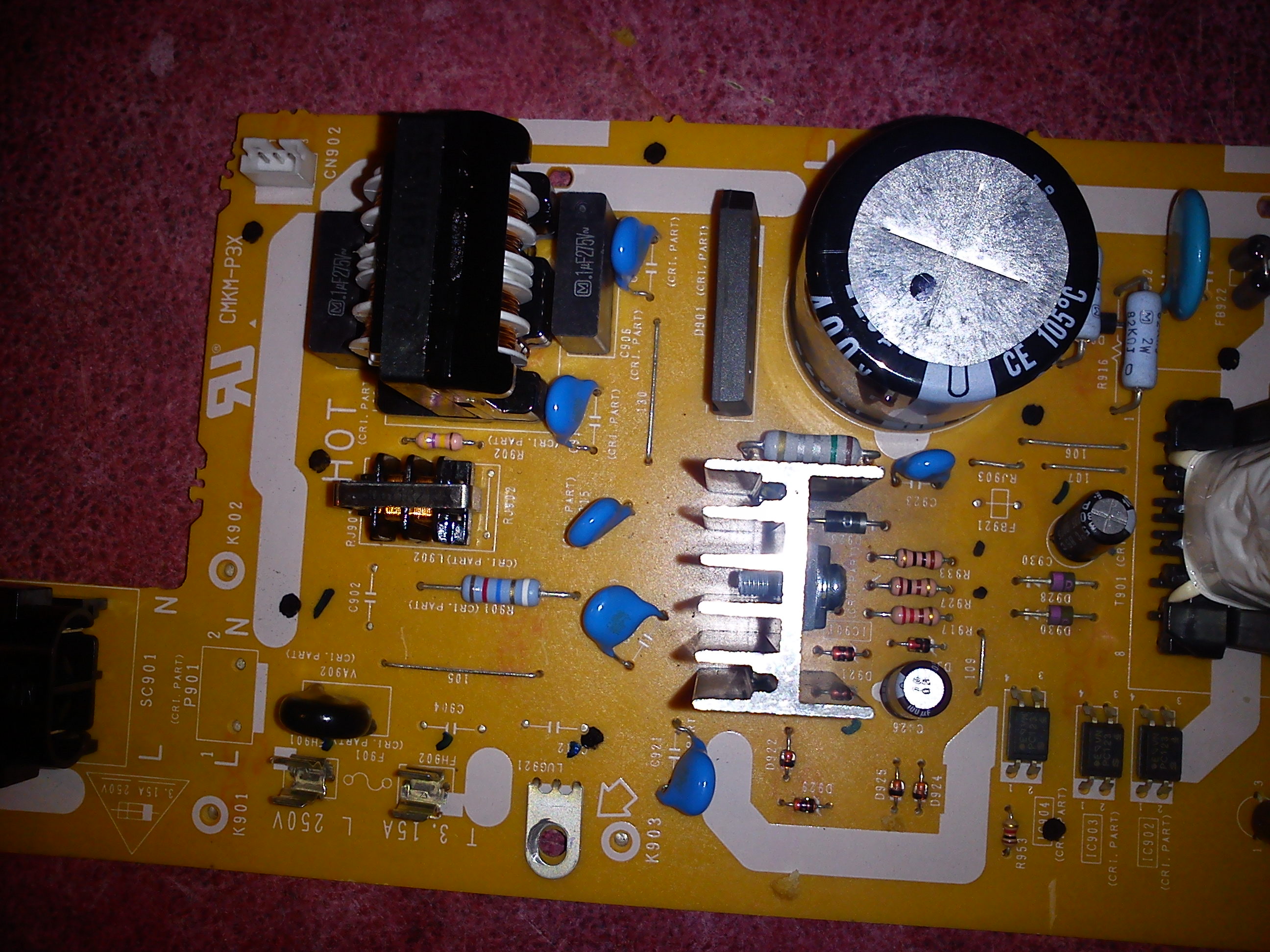

Udało mi się wczoraj jeszcze zrobić zdjęcia układu, także załączam, dziś jeszcze pomierzę bo nie miałem wczoraj dostępu do miernika :)
ps. Dziękuje za schemacik :)

|
|
| Back to top |
|
|
radiogaga
Poziom 21
Joined: 16 Jan 2004
Posts: 1435
Location: lodz
|
#5
30 Nov 2011 19:45 Re: Sharp BD-hp20 - Pali bezpiecznik |
|
|
|
Na wejściu sieci jest warystor VA 902,następnie mostek D901 i driver przetwornicy IC902 ,do sprawdzenia omomierzem na początek.
|
|
| Back to top |
|
|
Google
|
| #
30 Nov 2011 19:45 |
|
|
|
|
|
| Back to top |
|
|
v1ck
Poziom 13
Joined: 14 Jul 2006
Posts: 111
|
#6
01 Dec 2011 00:08 Re: Sharp BD-hp20 - Pali bezpiecznik |
|
|
|
Pomierzyłem i to co wyszło:
VA902 - Nie ma przebicia, na omomierzu pokazuje 1
Kondensator 400v 220uf wylutowałem z układu i sprawdziłem również omomierzem ( nie mam miernika pojemności ) zachowuje się podobnie identycznego sprawnego, ładuje się do końca.
Mostek d901 wydaje się być ok, pomiędzy ~ i + jest około 600, a miedzy + i - pokazuje 035, sprawdzałem w układzie
Nie wiem jak sprawdzicćprzetwornice, względem których nóżek, ale sprawdziłem pobieżnie.
Licząc od lewej patrząc na napisy na przetwornicy ;
nóżka 7 + 6 miernik piszczy ze zwarcie
nóżka 7 + 5 035
nóżka 7 + 4 579
nóżka 7 + 3 035
nóżka 7 + 2 brak
nóżka 7 + 1 brak
nóżka 4 + 3 557
nóżka 4 + 7 553
nóżka 4 + 6 579
nóżka 6 + 3 035
nóżka 6 + 5 035
nóżka 6 + 4 521
To tyle co udało mi się ustalić,
Jakieś sugestie czy coś jest uszkodzone ?
aha, sprawdziłem jeszcze diody d923 i d928, zdaje się, że przewodzą w obie strony. tylko nie wiem czy to przez to, że sprawdzam nie wyciągając elementów z układu.
Edit: mały błąd mi się wdarł ;) warystor pokazuje około 1600, w jedna i drugą stronę :)
Edit2:
Próbuje znaleźć oznaczenie tych diod zenera, żeby je wszystkie wymienić, ale nawet oznaczenia ze schematu nic mi nie mówią ;/ dioda d923 oznaczona jest jako " GO C 70 *** " ale nigdzie nie mogę znaleźć jego wartości.. ;/
|
|
| Back to top |
|
|
radiogaga
Poziom 21
Joined: 16 Jan 2004
Posts: 1435
Location: lodz
|
#7
01 Dec 2011 20:43 Re: Sharp BD-hp20 - Pali bezpiecznik |
|
|
|
Odetnij zasilanie od od IC902 i zobacz czy bezpiecznik ocaleje.Jeśli nie,zwarcie masz przed nim.Nie wymieniaj diód bez analizy schematu i wyjęcia ich choć jednym końcem.
|
|
| Back to top |
|
|
v1ck
Poziom 13
Joined: 14 Jul 2006
Posts: 111
|
#8
01 Dec 2011 21:39 Re: Sharp BD-hp20 - Pali bezpiecznik |
|
|
|
| radiogaga wrote: |
| Odetnij zasilanie od od IC902 i zobacz czy bezpiecznik ocaleje.Jeśli nie,zwarcie masz przed nim.Nie wymieniaj diód bez analizy schematu i wyjęcia ich choć jednym końcem. |
Sprawdzałem właśnie tę diodę wyjmując z układu i jest jednak sprawna, a podpowiesz które nóżki dają zasilanie na IC901? Czy po prostu wylutować go w całości :)?
|
|
| Back to top |
|
|
radiogaga
Poziom 21
Joined: 16 Jan 2004
Posts: 1435
Location: lodz
|
#9
01 Dec 2011 22:09 Re: Sharp BD-hp20 - Pali bezpiecznik |
|
|
|
Pobierz schemat najlepiej.Ewentualnie prześledź połączenie +220/400V z ) IC 901.Możesz też go wylutować.
|
|
| Back to top |
|
|
Google
|
| #
01 Dec 2011 22:09 |
|
|
|
|
|
| Back to top |
|
|
v1ck
Poziom 13
Joined: 14 Jul 2006
Posts: 111
|
#10
01 Dec 2011 22:34 Re: Sharp BD-hp20 - Pali bezpiecznik |
|
|
|
wylutowałem całkowicie IC901, okazał się uszkodzony mechanicznie ( kawałek poszło z dymem ), nie pali już bezpiecznika. Jego oznaczenie to B1179 MR4020, jest szansa, że dostanę go w pobliskim elektronicznym sklepie ?
|
|
