Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
 #121
05 Feb 2012 13:31 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
A po co te kondensatorki. Pokaż na zdjęciu te diody, to są migające?
|
|
| Back to top |
|
 |
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#122
 05 Feb 2012 13:57 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Tak, migają te na dachu.
Te kondensatorki były przy diodkach od poczatku, mają filtrować napięcie. Dodatkowo doczepiłem oporniczki. Tylko te na dachu je mają (takie pomarańczowe jak na fotce poniżej).
Z tyłu zamontowałem dwie diodki LED czerwone 3mm:
Z porzodu zaś, są dwie białe, ale jedna ma średnicę 5 (ze zdjęcia powyżej) a druga 3 mm (mimo że mniejsza świeci jaśniej). Dodam, że problem migania po rozładowaniu aku występował nawet jak wszędzie byo 6 sztuk tych samych diodek.
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#123
05 Feb 2012 14:14 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Pokaż jak są podłączone itd. Dokładnie, bo tak to trochę wróżenie z fusów...
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#124
05 Feb 2012 15:33 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|

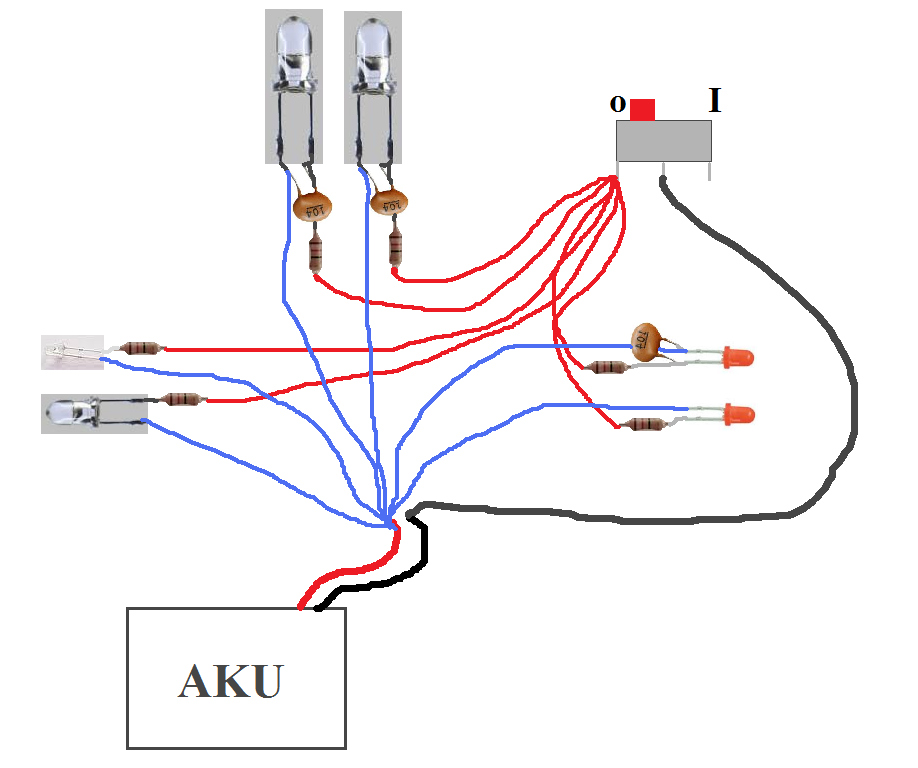

Dokładnie tak to zrobiłem (kondensatory są jednak 3):
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#125
05 Feb 2012 21:27 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Z kwestii połączeń, wszystko jest w porządku. Spróbuj jeden kondensatorek dać na styki akumulatora równolegle między stykiem (+) a (-). A pozostałe pousuwaj! Jak dalej będzie się tak działo to włącz układ bez żadnych kondensatorków i zobacz co się będzie działo!
Dodano po 6 [minuty]:
Aha i widzę w 120 poście na zdjęciach nie zaizolowane rezystory, lepiej je zaizoluj by się nie zwierały! A do czerwonych diodek radziłbym Ci przylutować co najmniej rezystor o wartości 220Ω.
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#126
06 Feb 2012 13:17 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Grzebię teraz w samochodziku. Dałem kondensatorek między kabelki dochodzące do akumulatorka, usunąłem pozostałe, zaizolowałem rezystorki ale dalej jest tak jak było. Zastanawia mnie jedna rzecz, bo mam 6 LED-ów czyli 6 rezystorków, ale miałem tylko pięc takich samych, tj. 150 Ω 5% a jeden ma 120 Ω 5%. Czy to może mieć znaczenie? A może zwyczajnie diodka się w którymś momencie przepaliła i dlatego świeci tylko na czerwowno? Ale z drugiej strony dlaczego jak jest w pełni naładowany aku to świeci jak powinna?
|
|
| Back to top |
|
|
Google
|
| #
06 Feb 2012 13:17 |
|
|
|
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#127
06 Feb 2012 18:59 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
| Artek_łódź wrote: |
| Grzebię teraz w samochodziku. Dałem kondensatorek między kabelki dochodzące do akumulatorka, usunąłem pozostałe, zaizolowałem rezystorki ale dalej jest tak jak było. Zastanawia mnie jedna rzecz, bo mam 6 LED-ów czyli 6 rezystorków, ale miałem tylko pięc takich samych, tj. 150 Ω 5% a jeden ma 120 Ω 5%. Czy to może mieć znaczenie? A może zwyczajnie diodka się w którymś momencie przepaliła i dlatego świeci tylko na czerwowno? Ale z drugiej strony dlaczego jak jest w pełni naładowany aku to świeci jak powinna? |
A to są diody migające? Z wbudowanym mikro-generatorem?
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#128
06 Feb 2012 20:30 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Z tego co pamiętam są to najzwyklejsze diodki dwu kolorowe, chyba 1,50 zł za sztukę, czy mają mikro generator - nie mam pojęcia, po prostu co sekundę zmieniają kolor, raz jest niebieski a raz czerwony. Odczepiłem jeszcze dla sprawdzenia te czerwone diodki ale też nic to nie dało. W sumie nie ma problemu, ważne że oświetlenie działa, ale to naprawdę ciekawe dlaczego tak się dzieje. Mam pytanie bo światła chciałem zasilać z pakietu 4 baterii AA połączonych szeregowo. Połączyłem je jak trzeba, zmierzyłem - dają odpowiednie napięcie. Odnośnie ładowarki to mam tą starą 6V-350mA. Znalazłem gniazdo zasilania z jakiegoś radia, wtyczkę również i po podłączeniu do prądu ładowarka bardzo mocno się grzeje, wręcz parzy, natomiast jak przelutuję kabelki na gniazdku ładowania to nic nie ładuje. Czy da się naładować je w ten sposób?
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#129
06 Feb 2012 21:39 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Zostaw to już, nie kombinuj jak nie potrzeba- bo jeszcze jakieś dymy pójdą i będzie "po ptokach"!
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#130
07 Feb 2012 12:05 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Tak też zrobię :) Proszę Was jeszcze o jedną poradę: wczoraj jak majstrowałem z tą starą ładowarką to bardzo się nagrzał transoformatorek i chyba coś się w niej spaliło, po rozkręceniu byłem zdziwiony bo ten oporniczek, pamiętacie 4,7Ω zmienił całkiem swój kolor i paski mają jedną barwę + na środku zrobił się odprysk. Wylutowałem go, sprawdziłem czy jest ok (za pomocą mini układu: (+) aku - opornik - żarówka - (-) aku: i po dotknięciu miernikiem do końcówek opornika sprawdziłem spadek napięcia) i nie jest ok, więc chcę go wymienić. Znalazłem takie: 4,7Ω, 10Ω oraz 22Ω. Oryginalnie był 4,7Ω. Który warto bezpiecznie wlutować?
|
|
| Back to top |
|
|
bikuma
Poziom 10
Joined: 29 Nov 2009
Posts: 59
|
#131
07 Feb 2012 14:20 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Ten który był(4,7Ω).
|
|
| Back to top |
|
|
Google
|
| #
07 Feb 2012 14:20 |
|
|
|
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#132
08 Feb 2012 12:57 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Dzięk za radę. Po zmianie opornika nic się nie zmieniło. Zauważyłem, że gdy podłączą go do sieci z transformatorem ułożonym inaczej niż w obudowie to napięcie zmienia się z 0 na 0.25V (powinno być 6V). Czego to jest oznaka? Czy padł bezpiecznik termiczny, uzwojenie czy może po prostu coś nie styka?
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#133
08 Feb 2012 15:22 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
| Artek_łódź wrote: |
| Tak też zrobię :) Proszę Was jeszcze o jedną poradę: wczoraj jak majstrowałem z tą starą ładowarką to bardzo się nagrzał transoformatorek i chyba coś się w niej spaliło, po rozkręceniu byłem zdziwiony bo ten oporniczek, pamiętacie 4,7Ω zmienił całkiem swój kolor i paski mają jedną barwę + na środku zrobił się odprysk. Wylutowałem go, sprawdziłem czy jest ok (za pomocą mini układu: (+) aku - opornik - żarówka - (-) aku: i po dotknięciu miernikiem do końcówek opornika sprawdziłem spadek napięcia) i nie jest ok, więc chcę go wymienić. Znalazłem takie: 4,7Ω, 10Ω oraz 22Ω. Oryginalnie był 4,7Ω. Który warto bezpiecznie wlutować? |
Po pierwsze pewniejszym wynikiem przy teście byłoby zastosowanie jako odbiornika diody LED a nie żarówki. Podłącz LED i dopiero zmierz spadek napięcia (U= I*R), tylko jeden jest warunek musisz jako źródła zasilania użyć baterii 3-3,3V, podłącz np. niebieską diodę o Uf=3-3,2[V] i połącz szeregowo twój rezystor z diodą i do zasilania. Wtedy zmierz spadek, jeżeli będzie wynosił ok. 0,01[V]=10[mV] to znaczyć będzie, że rezystor jest ok. Musisz przełączyć multimetr na jednostkę [mV].
Pamiętaj o mocy rezystora, musisz dać rezystor nie tylko o tej samej wartości rezystancji ale także o tej samej mocy!
A tak na poważnie, to zostaw już tą ładowarkę w spokoju. Wiem, że jesteś młody i pragniesz wszystkiego spróbować, ale najpierw poczytaj; jak się sprawdza elementy i urządzenia elektroniczne, jak sprawdzać transformatory, termiki, diody i inne rzeczy. Poczytaj o kondensatorach, kup sobie jakąś książkę, jest tego wiele i w internecie i w księgarniach a dużo nie kosztują. Dopiero wtedy pomału opanuj temat i baw się dalej! Taka moja dobra rada.
Pozdrawiam!
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#134
08 Feb 2012 19:02 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Dziękuję za wytłumaczenie. A czy wykonanie takiego pomiaru rezystancji miernikiem jest miarodajne? Bo zapomniałem, że ten mój multimetr ma taką funkcję i jak dokonałem pomiaru to zgadzało się. A jak określić moc rezystora? I czy zamiast diody niebieskiej może być zielona albo czerwona?
I niestety nie jestem już młody, a szkoda bo jakbym mógł się cofnąć w czasie to wiedziałbym już na jakie iść studia i co jest moją pasja bo tylko marnowałem w życiu czas :( Co prawda na naukę nigdy nie jest za późno ale i tak szkoda.
Acha, obiecuję, że z ładowarką kombinować już nie będę ale chciałem ją wykorzystać do zasilania radia i tak niefartownie mi się zepsuła ;)
Jeszcze raz ogromnie dziękuję za pomoc.
|
|
| Back to top |
|
|
Google
|
| #
08 Feb 2012 19:02 |
|
|
|
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#135
08 Feb 2012 19:22 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
| Artek_łódź wrote: |
| Dziękuję za wytłumaczenie. A czy wykonanie takiego pomiaru rezystancji miernikiem jest miarodajne? |
Nie rozumiem o co Ci chodzi. Rezystancję opornika zmierzysz znakomicie z dużą dokładnością ale mocy już nie zmierzysz a także nie da się jej rozpoznać. Lepiej zrób porównanie, weź sobie rezystor do sklepu i poproś sprzedawcę by sprzedał Ci mniej więcej tej samej wielkości i rezystancji jak ten zepsuty. Dioda zielona może być, połącz z rezystorem i napięcie na diodzie zielonej za rezystorem powinno oscylować wokół(zależnie od stanu naładowania baterii i faktycznego spadku napięcia diody) 2990 [mV].
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#136
09 Feb 2012 18:59 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Sprawdziłem oba oporniki jakie posiadam, tj. ten oryginalny z ładowarki i ten zamiennik i w obu przypadkach napięcie waha się w granicach:
1700 - 1900 mV,
Czyli trzeba kupić nowy?
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#137
09 Feb 2012 19:12 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
| Artek_łódź wrote: |
Sprawdziłem oba oporniki jakie posiadam, tj. ten oryginalny z ładowarki i ten zamiennik i w obu przypadkach napięcie waha się w granicach:
1700 - 1900 mV,
Czyli trzeba kupić nowy? |
A jakie napięcie zasilania? Jak to sprawdzałeś? Trochę to uciążliwe, bo prawie nigdy jak piszesz post`a, nie napiszesz szczegółów i trzeba się Ciebie dopytywać, jak to zrobiłeś, pokaż, jak to wygląda itp...
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#138
09 Feb 2012 21:13 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Sorka ale nie wiedziałem co jest istotne a co nie ;)
Test wykonałem zgodnie z Twoimi wskazówkami, tj. z wykorzystaniem zielonej diody, baterii 3V oraz rezystorem wylutowanym z zasilacza i drugim, który posiadam na magazynie. Ustawiłem miernik na 2000 mV i w ten sposób dokonałem pomiaru. Tylko dziwna sprawa, bo wynik za każdym razem był inny ale najczęściej pojawiały się właśnie te dwie wartości. Acha na wszelki wypadek przelutowałem też kabelek z zasilacza ale to nie to.
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#139
10 Feb 2012 19:14 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|

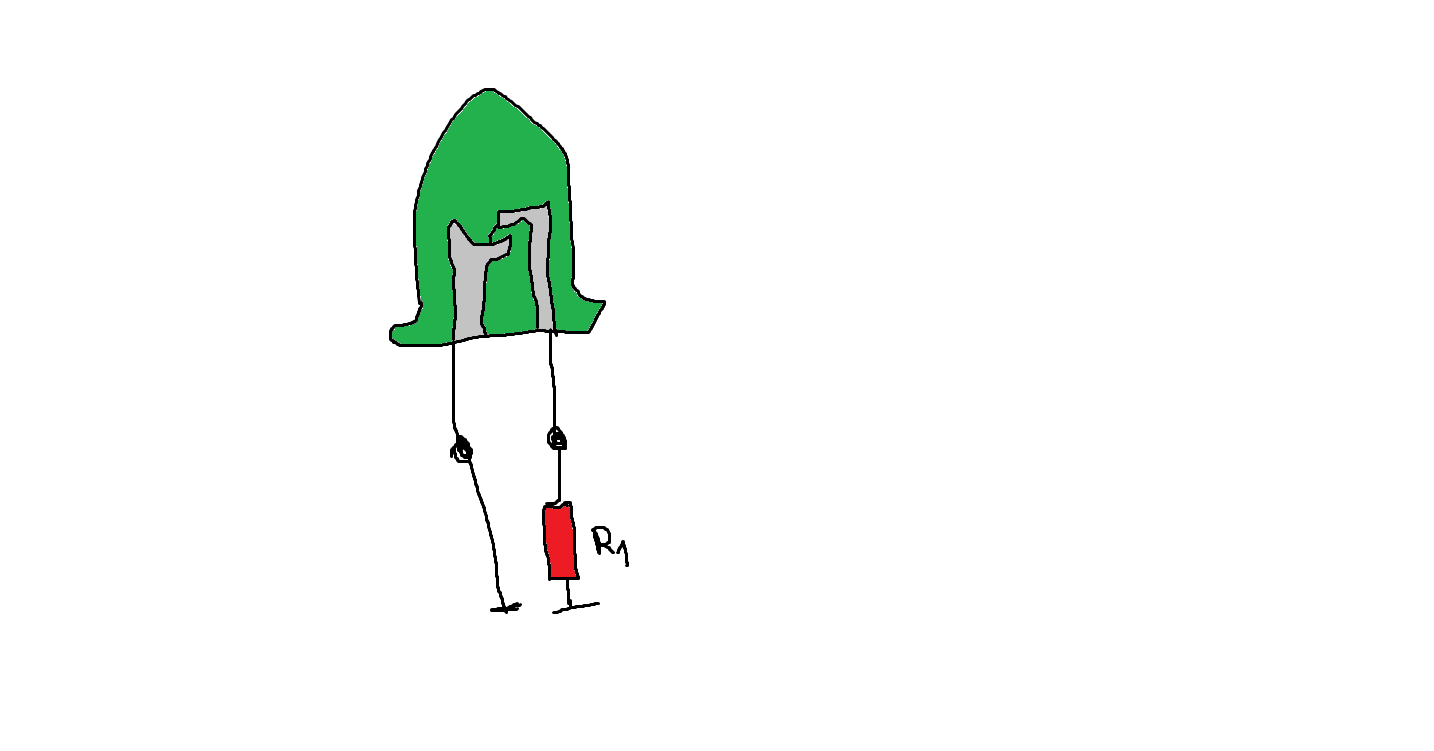

Zmierz dokładnie ile [V] ma bateria. Diodę wraz z rezystorem przy + nóżce podłącz do tej baterii, zmierz miernikiem napięcie panujące na nóżkach diody za rezystorem. W tych punktach, obrazek pomocniczy:
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#140
11 Feb 2012 14:18 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|

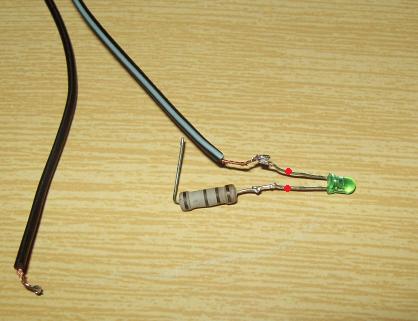

Bateria ma dokładnie 3.13V. Zrobiłem to tak:
Gdy dotykamy miernikiem do wskazanych przez Ciebie punktów, zawsze jest tak, że wartość pokazuje się na sekundę, np. 1990 i zaraz pojawia się 1. I tak za każdym razem, np. 1440 i zaraz 1. Nawet jak zmienię bieguny nic się nie zmienia. Czy to normalne czy coś robię nie tak?
|
|
| Back to top |
|
|
Jackziom
Poziom 17
Joined: 14 Aug 2009
Posts: 403
Location: Tychy
|
#141
11 Feb 2012 16:12 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
A przylutuj ten sprawny na 100% rezystor 4,7 i pomierz. Jeżeli na multimetrze wyskakuje 1 to znaczy, że wynik jest powyżej ustalonego zakresu. Przekręć zakres na 2 [V]. Lepiej gdybyś zdobył skądś niebieską diodę. Bo ta zielona może mieć mniejsze napięcie pracy, z racji tego, że jest to standardowa dioda.
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#142
12 Feb 2012 23:52 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Ok, więc zrobię tak, że postaram się kupić tę diodę niebieską oraz jeszcze jeden taki rezystor i wtedy dokonam pomiaru pewnego na 100 % :)
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#143
17 Feb 2012 12:48 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Zakupiłem diodkę, rezystor i podłączyłem pod baterię 3.30V. Było tak jak pisałeś - za każdym razem miernik pokazywał 1, dałem więc pokrętło na 20V i dokonałem pomiarów. Wszystkie trzy pomiary wyniosły 3.10 - 3.13V. Czy to oznacza że rezystory są sprawne?
Wymieniłem bezpiecznik termiczny (w sklepie mieli tylko 2A - ten oryginalny miał 1A) oraz ten rezystor i zasilacz odzyskał sprawność. Nie grzeje się, ładuje jak trzeba ale jest dziwna sprawa - z 6V zrobiło się prawie 10! Dokładnie 9.50V. Co miało na to wpływ - ten bezpiecznik czy rezystor (4.7Ω 1W)?
|
|
| Back to top |
|
|
Artek_łódź
Poziom 14
Joined: 12 Nov 2009
Posts: 183
Location: Łódź niestety
|
#144
25 Feb 2012 19:10 Re: Akumulator od zabawki bardzo szybko rozładowuje się |
|
|
|
Ok, wydaje mi się że już na wszystkie pytania znalazłem odpowiedzi :D
Dziękuje Wam z całego serca za pomoc, cierpliwość i chęci, które przyczyniły się do tego, że moja konstrukcja śmiga sobie teraz po pokojach.
Co prawda nie ma to jak sterowanie bezprzewodowe, ale póki co taki sposób kierowania musi mi wystarczyć. Gdyby ktoś miał kiedyś życzenie może pomóc mi w moim innym temacie pt. Problem z grzaniem się opornika w autku.
Pozdrawiam serdecznie - Artek! :D
|
|
