Post#1 Post from the author of the topic 17 Dec 2011 23:29

Poszukuję schematu do Sansui au-x117


Witam.
Poszukuję pilnie schematu lub service manual do wzmacniacza Sansui au-x117.
Ewentualnie może ktoś wie jaki tam siedział STK (22 nóżki)?
Back to top

makro
Poziom 15
Poziom 15


Joined: 20 Aug 2010
Posts: 241
Location: poznan

Post#2 18 Dec 2011 04:40helpful post - solution

Re: Poszukuję schematu do Sansui au-x117


Witam kolege poszukiwany uklad to STK 4151X .
Back to top

Google

Google Adsense


Post# 18 Dec 2011 04:40helpful post - solution





Back to top

kamil244
Poziom 12
Poziom 12


Joined: 22 May 2010
Posts: 100
Location: Wrocław

Post#3 Post from the author of the topic 18 Dec 2011 12:00

Re: Poszukuję schematu do Sansui au-x117


Dzięki wielkie :)
Potrzebuje jakiegoś schematu, bo nie mam przełącznika między 4-16ohm a 8-16ohm.
Back to top

djivo
Poziom 19
Poziom 19


Joined: 13 Mar 2003
Posts: 642

Post#4 18 Dec 2011 13:10helpful post - solution

Re: Poszukuję schematu do Sansui au-x117


A nie jest on założony gdzieś przy transformatorze zasilającym ?
Pewnie na mniejszej oporności głośników zasilany jest mniejszym napięciem .
Może zrób jakieś zdjęcia wewnątrz dokonaj pomiaru oporności uzwojeń transformatora (myślę że jest to zrobione koło transformatora więc uzwojenia trzeba pomierzyć ich oporność i odpowiednio połączyć )
Starałem się znaleźć schemat ale nie widzę go .
Udało mi się znaleźć do AU117 ale to chyba nie to samo.
Back to top

kamil244
Poziom 12
Poziom 12


Joined: 22 May 2010
Posts: 100
Location: Wrocław

Post#5 Post from the author of the topic 18 Dec 2011 13:18

Re: Poszukuję schematu do Sansui au-x117

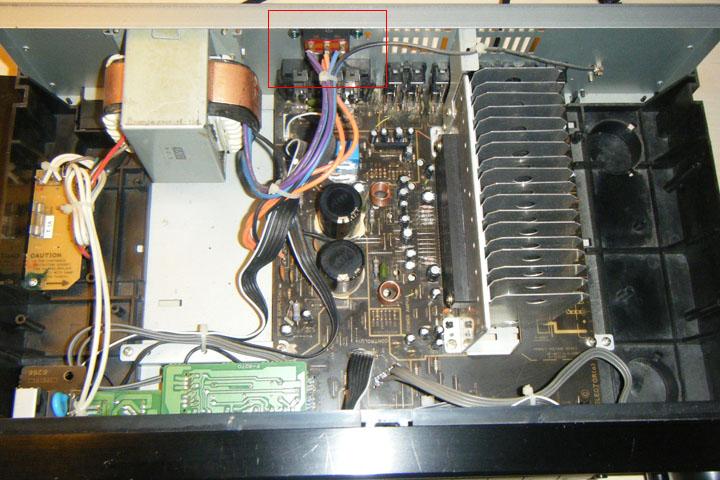

Też znalazłem ten schemat jednak niestety nie jest to to. Udało mi się znaleźć zdjęcie środka. Przełącznik został zaznaczony.
http://obrazki.elektroda.pl/3639941900_1324207092.jpg
Back to top

djivo
Poziom 19
Poziom 19


Joined: 13 Mar 2003
Posts: 642

Post#6 18 Dec 2011 13:49helpful post - solution

Re: Poszukuję schematu do Sansui au-x117


Rozumiem że kolega kolory ma takie same jak na zdjęciu .
Wyłącznik jest hebelkowy. Zazwyczaj takowe stosowano .
Czarny to podejrzewam masa układu pomarańczowe zwierane są albo w stronę niebieskich albo w stronę fioletowych .
Pomarańczowe idą prosto do mostka Graetza .
W związku z czym napięcie podnosi się bądź spada w zależności od tego co wybierze użytkownik sprzętu .
Z tyłu jednak mam nadzieję masz napisy w którą stronę idzie 4 Ohm a w którą 8 Ohm musisz sprawdzić który kolor to jaka oporność (jeśli patrząc na zdjęcie te po lewej stronie czyli fioletowe to od drugiej strony obudowy powinieneś mieć opisane jakiej oporności się one tyczą .
Łączysz pomarańczowy - niebieski lub pomarańczowe z fioletowymi .
Te kable nie mają ani plusa ani minusa płynie nimi prąd zmienny więc nie ma to znaczenia który pomarańczowy z którym niebieskim lub fioletowym połączysz.
Nie wolno ci łączyć jednak niebieskich z fioletowymi uszkodzisz transformator w skutek zwarcia uzwojeń wtórnych.
Pozdrawiam jak czegoś nie wiesz pytaj .
Back to top

Google

Google Adsense


Post# 18 Dec 2011 13:49helpful post - solution





Back to top

kamil244
Poziom 12
Poziom 12


Joined: 22 May 2010
Posts: 100
Location: Wrocław

Post#7 Post from the author of the topic 18 Dec 2011 17:20

Re: Poszukuję schematu do Sansui au-x117


Wracając do tego STKa to czy może być STK 4151 V albo STK 4151 II?
Back to top

djivo
Poziom 19
Poziom 19


Joined: 13 Mar 2003
Posts: 642

Post#8 19 Dec 2011 01:56helpful post - solution

Re: Poszukuję schematu do Sansui au-x117


Może być STK4161 STK4171 STK4181 STK4191
Tutaj masz dostępne http://north.pl/artykul=STK4161.html .
A jak z kolorami poszło wszystko działa ?
Back to top

Google

Google Adsense


Post# 19 Dec 2011 01:56helpful post - solution





Back to top

kamil244
Poziom 12
Poziom 12


Joined: 22 May 2010
Posts: 100
Location: Wrocław

Post#9 Post from the author of the topic 19 Dec 2011 16:55

Re: Poszukuję schematu do Sansui au-x117


Z podanych przez ciebie STKów tylko ostatni ma 22 piny. Jednak mam STK 4151 V, czy może taki być?
Co do kolorów to mam inny transformator. Na dodatek nie posiadam w ogóle tego przełącznika tak więc jest trochę gorzej. Z uzwojenia wtórnego zamiast poprzez przełącznik 4-8 ohm mam bezpośrednio podpięte kable gdzie powinny być podłączone z przełącznika. Nie uszkodzi takie rozwiązanie wzmacniacza lub głośników?
Back to top

djivo
Poziom 19
Poziom 19


Joined: 13 Mar 2003
Posts: 642

Post#10 19 Dec 2011 22:33helpful post - solution

Re: Poszukuję schematu do Sansui au-x117


Przełącznik nie jest potrzebny nie wiem tylko jakie napięcie powinno być przy zadanym obciążeniu .
STK4151 22 piny również tutaj http://north.pl/artykul=stk4151.html
Back to top

kamil244
Poziom 12
Poziom 12


Joined: 22 May 2010
Posts: 100
Location: Wrocław

Post#11 Post from the author of the topic 19 Dec 2011 23:16

Re: Poszukuję schematu do Sansui au-x117


To skoro ten przełącznik nie jest potrzebny to go nie montuję. Najważniejsze, że działa :)
Rozumiem, że może być STK 4151 w wersji V jako zamiennik X? Czy lepsza będzie II? Nie wiem jaka jest różnica między tymi wersjami.
Back to top

djivo
Poziom 19
Poziom 19


Joined: 13 Mar 2003
Posts: 642

Post#12 20 Dec 2011 15:05

Re: Poszukuję schematu do Sansui au-x117


Nie jest potrzebny jeśli napięcie dobierzesz odpowiednio do oporności głośników .
Tak jak to miało miejsce w oryginale .
Miałem na myśli nie jest potrzebny jak odpowiednio to połączysz i podłączysz głośniki o właściwej dla zasilania oporności .
Jeśli tego nie rozumiesz to oddaj sprzęt do naprawy nim uszkodzisz sprawny wzmacniacz .
Back to top

kamil244
Poziom 12
Poziom 12


Joined: 22 May 2010
Posts: 100
Location: Wrocław

Post#13 Post from the author of the topic 20 Dec 2011 15:16

Re: Poszukuję schematu do Sansui au-x117


Nigdzie nie mogę znaleźć zamiennika tego STK 4151 X. Wszyscy proponują mi STK 4151 II lub V (które mają 18 pinów). Ktoś zna zamiennik STK 4151 X, który będzie miał taką samą lub podobną moc (2x 30W) i 22 piny?
Back to top

kamil244
Poziom 12
Poziom 12


Joined: 22 May 2010
Posts: 100
Location: Wrocław

Post#14 Post from the author of the topic 26 Dec 2011 19:39

Re: Poszukuję schematu do Sansui au-x117

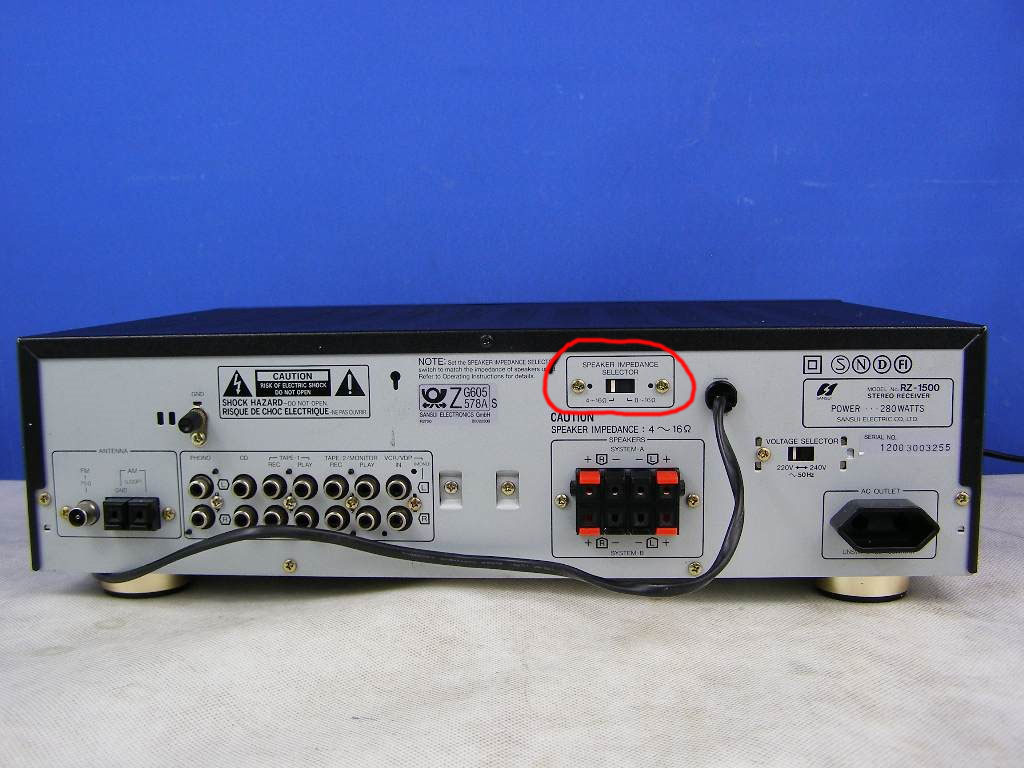

Mam problem ze znalezieniem przełącznika impedancji kolumn.
http://obrazki.elektroda.pl/3346437700_1324921124.jpg
Gdzie mogę taki przełącznik kupić?
Back to top

djivo
Poziom 19
Poziom 19


Joined: 13 Mar 2003
Posts: 642

Post#15 27 Dec 2011 03:30

Re: Poszukuję schematu do Sansui au-x117


Musisz dobrać jakiś inny zamienny przełącznik He-belkowy.
Back to top

Piotrek Majstersztyk
Poziom 24
Poziom 24


Joined: 28 May 2004
Posts: 4211
Location: Twardogóra

Post#16 27 Dec 2011 19:17helpful post - solution

Re: Poszukuję schematu do Sansui au-x117


Co do STK jest możliwa zamiana na wersję V. Wystarczy troszkę ruszyć główką :)
Back to top

Google

Google Adsense


Post# 27 Dec 2011 19:17helpful post - solution





Back to top

kamil244
Poziom 12
Poziom 12


Joined: 22 May 2010
Posts: 100
Location: Wrocław

Post#17 Post from the author of the topic 21 Jan 2012 16:56

Re: Poszukuję schematu do Sansui au-x117


Zamontowałem STK 4151 II i wszystko ładnie gra. Dziękuję wszystkim za odpowiedzi.
Back to top
