[EAGLE] Prośba o ocenę płytki

Main Page -> Forum Index -> PCB Designing -> Help on the PCB -> [EAGLE] Prośba o ocenę płytki

Author

Message

koper89
Poziom 5

Joined: 14 Sep 2007
Posts: 14
Location: Bydgoszcz

30 Dec 2011 03:36

[EAGLE] Prośba o ocenę płytki

Witam, płytkę wykonałem w Eagle Professional 5.1 (dostęp przez znajomego). Płytka ma za zadania komunikacji Mikroprocesor(5V) -->PLC (24V).
Z uwagi na to iż jest to mój pierwszy projekt w eaglu prosiłbym o konstruktywną pomoc. płytka już wytrawiona (troszkę się namęczyłem, gdyż też jest to moja pierwsza domowa produkcja). Zastanawiam się tylko czy prąd załączenia przekaźników nie zniszczy mi ścieżek.
Z góry dziękuję za ocenę i pozdrawiam.

projekt1.zip
Filename:	projekt1.zip	Download
Contents:
Filesize:	24.86 KB
Punkty:	0

Google

Google Adsense

30 Dec 2011 03:36

MirekCz
Poziom 22

Joined: 10 Dec 2004
Posts: 2198
Location: Gdańsk/Poznań

#2 30 Dec 2011 12:33

Re: [EAGLE] Prośba o ocenę płytki

1. Nie wrzucaj plików eagle tylko wysokiej rozdzielczości pliki graficzne .png (nie .jpg) Nie każdy ma eagle / twoją wersję itd.

2. Standardowe małe przekaźniki mają stosunkowo mały prąd rzędu do 100mA, więc nie będzie problemu. Jak potrzebujesz większy prąd to po prostu zalej ścieżkę warstwą cyny i automatycznie stanie się wielokrotnie grubsza ;)

koper89
Poziom 5

Joined: 14 Sep 2007
Posts: 14
Location: Bydgoszcz

30 Dec 2011 15:29

Re: [EAGLE] Prośba o ocenę płytki

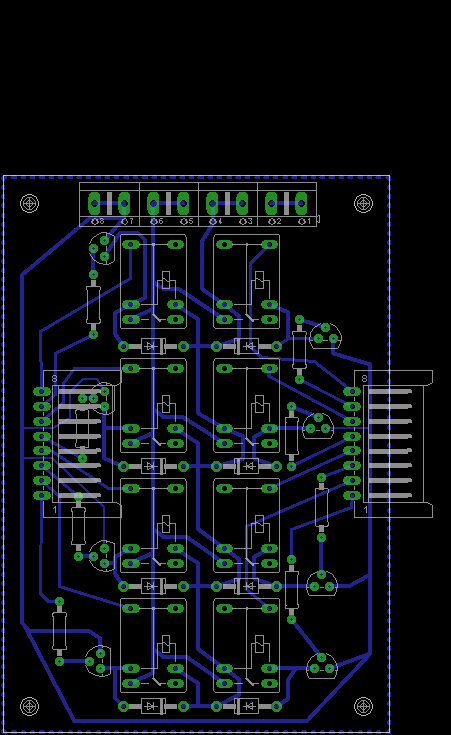

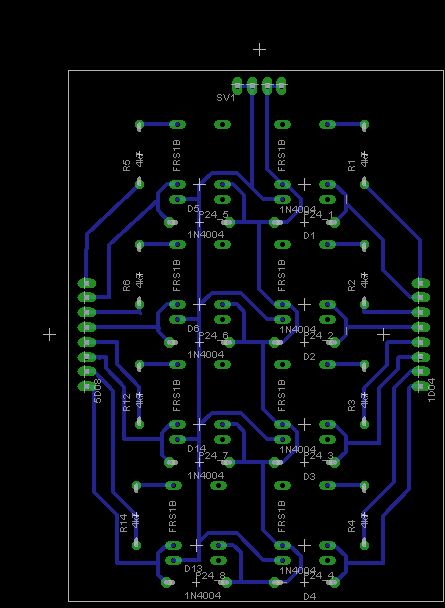

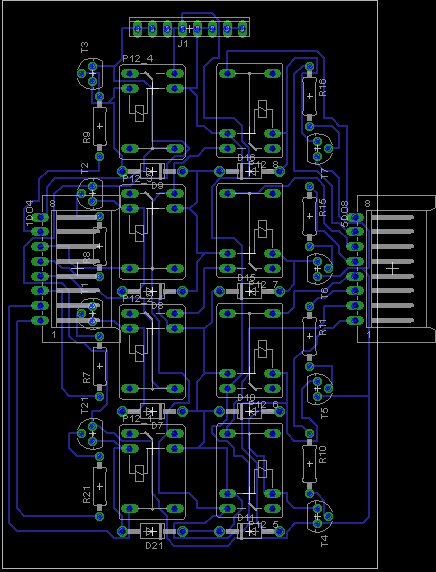

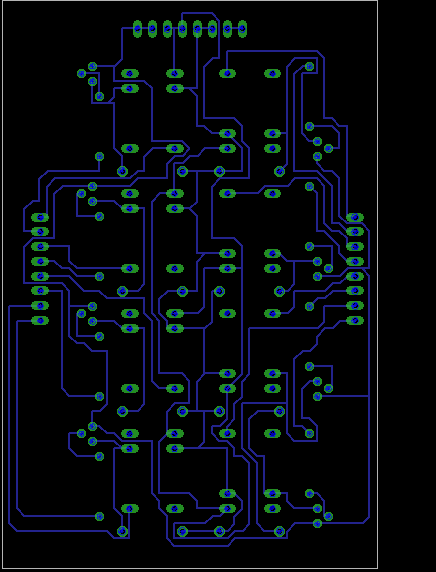

Dodaję zdjęcia, jeszcze dzisiaj powinienem dodać zdjęcia wykonanej płytki

MirekCz
Poziom 22

Joined: 10 Dec 2004
Posts: 2198
Location: Gdańsk/Poznań

#4 30 Dec 2011 16:21 helpful post - solution

Re: [EAGLE] Prośba o ocenę płytki

1. Ścieżki wyglądają na dosyć cienkie. Pogrub je, bo miejsce jest. Szczególnie przy padach gdzie mogą się oderwać.

2. Rozlej masę -> mniej miedzi do wytrawienia -> lepsze trawienie i starczy Tobie komponentów na więcej płytek ;)

Google

Google Adsense

# 30 Dec 2011 16:21 helpful post - solution

koper89
Poziom 5

Joined: 14 Sep 2007
Posts: 14
Location: Bydgoszcz

30 Dec 2011 16:42

Re: [EAGLE] Prośba o ocenę płytki

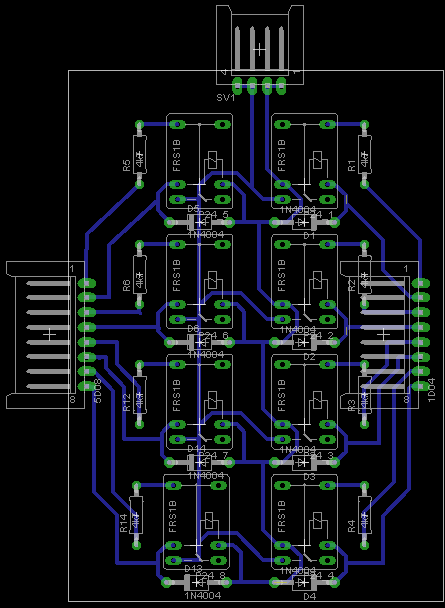

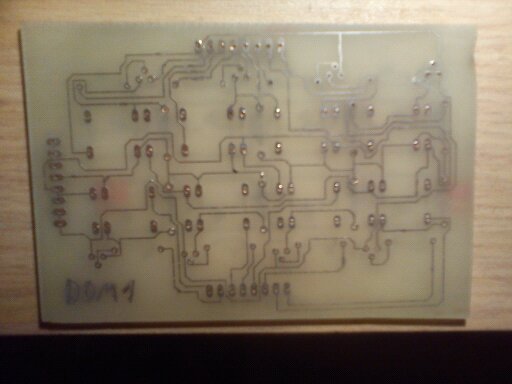

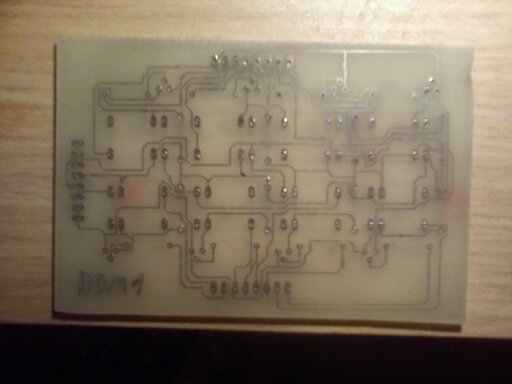

Tutaj już gotowa płytka, jednak jakbyś mógł mi napisać jak wylać masę na płytkę byłbym bardzo wdzięczny robię drugą ( Dodaję iż jest to pierwsza wytrawiona i podziurawiona przeze mnie płytka )

Google

Google Adsense

30 Dec 2011 16:42

H0miczek
Poziom 15

Joined: 08 Mar 2008
Posts: 244
Location: otfock

#6 30 Dec 2011 17:39 helpful post - solution

Re: [EAGLE] Prośba o ocenę płytki

Gratulacje, jednak można samemu zrobić ;]
Ale:
-Prowadzenie ścieżek. Już pomijając ich grubość, są bardzo niechlujne. Czemu nie uproscic licznych miejsc gdzie sciezka niepotrzebnie idzie slalomem między niewidzialnymi przeszkodami? (np pod napisem R11).
-Staraj się unikać kątów prostych. łam ścieżki pod 45st.
-Pomieszałes elementy, np D11 jest przy P12_5 a powinna być przy P12_6 i odwrotnie, przez co diody nie spełniają swojej roli tak jak powinny i masz bardziej skomplikowane połączenia.

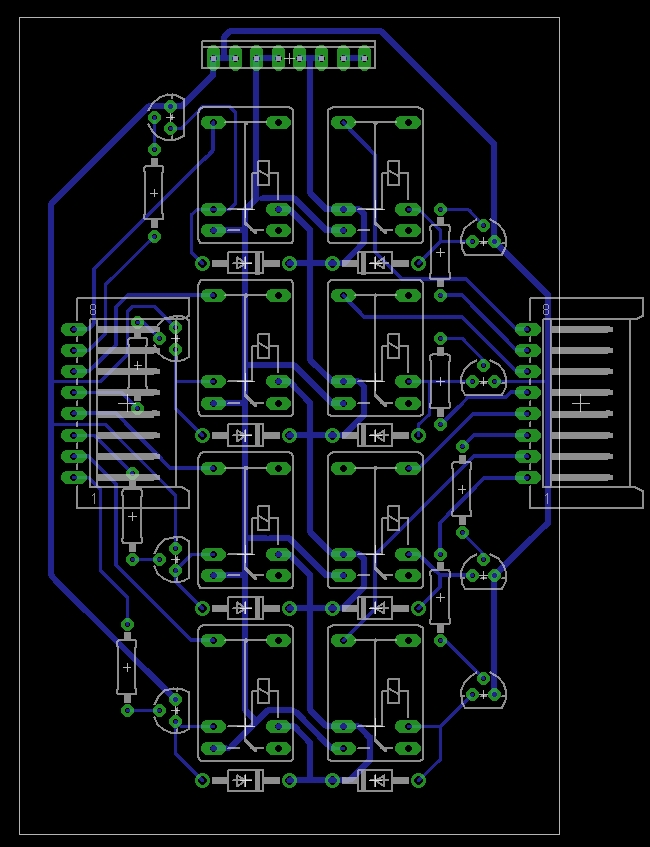

-Wystarczyło trochę poobracać elementy, zamienić połączenia na cewkach przekaźnikow po lewej i od razu przejrzyściej:

Do wylania masy służy narzędzie Polygon, rysujesz obrys i zmieniasz Name na nazwę neta masy (GND).

koper89
Poziom 5

Joined: 14 Sep 2007
Posts: 14
Location: Bydgoszcz

30 Dec 2011 20:36

Re: [EAGLE] Prośba o ocenę płytki

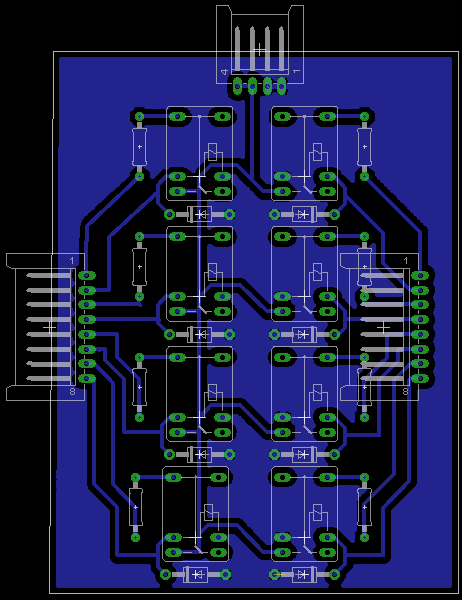

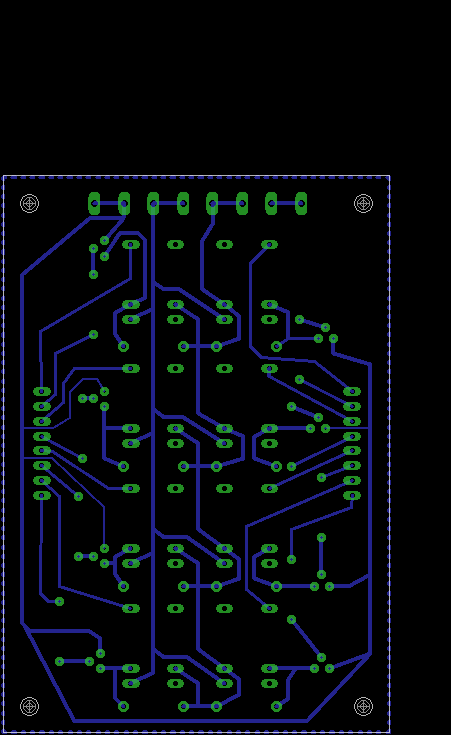

Za radami Damy powyżej udało się troszkę lepiej. tutaj druga płytka (bez tranzystorów gdyż tutaj komunikacja w drugą stronę PLC --> Mikroprocek

EDIT:
Mam tylko pytanie jakie odstępy robić przy zalewaniu masą?, oraz czy pozalewać pozostałe wolne miejsca "samą miedzią"?
Kolejne pytanie czy da się powiększyć pady na rezystory? bo są strasznie małe, i wydaje mi się że ciężko będzie się je przewiercało.
No i ostatnie już pytanko jak pozbyć się ścieżki w środku pada?? bo chciałbym aby nie było tam miedzi (ułatwienie przy wierceniu), bo w tej chwili idą one aż do samego środka pada.

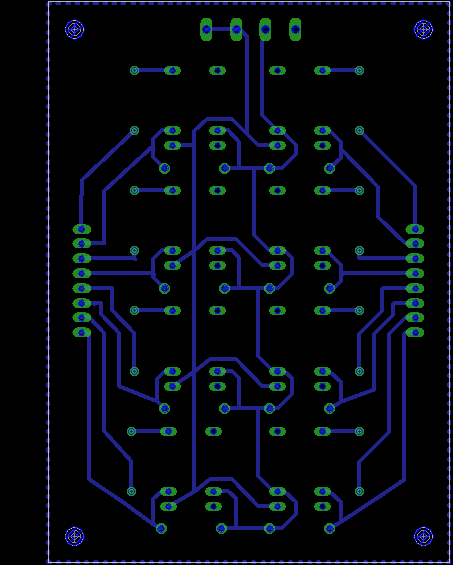

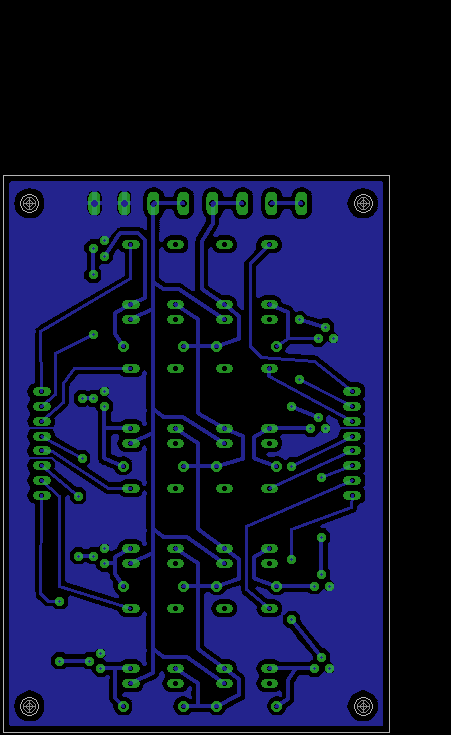

Poniżej zdjęcie z zalaną masą:

Projekt.zip
Filename:	Projekt.zip	Download
Contents:
Filesize:	20.75 KB
Punkty:	0

H0miczek
Poziom 15

Joined: 08 Mar 2008
Posts: 244
Location: otfock

#8 30 Dec 2011 22:02 helpful post - solution

Re: [EAGLE] Prośba o ocenę płytki

Ujdzie ;]

koper89 wrote:

Mam tylko pytanie jakie odstępy robić przy zalewaniu masą?

Przy tych napięciach to i 0.1 mozesz, ale pozostaje kwestia tego co jesteś w stanie wytrawić. Ja bym obstawiała 0.3mm.

koper89 wrote:

oraz czy pozalewać pozostałe wolne miejsca "samą miedzią"?

nigdy w życiu.

koper89 wrote:

Kolejne pytanie czy da się powiększyć pady na rezystory? bo są strasznie małe, i wydaje mi się że ciężko będzie się je przewiercało.
No i ostatnie już pytanko jak pozbyć się ścieżki w środku pada?? bo chciałbym aby nie było tam miedzi (ułatwienie przy wierceniu), bo w tej chwili idą one aż do samego środka pada.

polecam obróbkę w edytorze grafiki (np paint)...

tombus
Poziom 14

Joined: 25 Feb 2005
Posts: 159
Location: Złocieniec

#9 30 Dec 2011 22:40 helpful post - solution

Re: [EAGLE] Prośba o ocenę płytki

A ja odradzam Painta.
Po edycji w Paincie można "rozwalić" rzeczywiste wymiary płytki.
A co do ścieżki w środku pada, to podczas eksportu do PDF owa ścieżka zniknie i zostanie zwykły otwór.

Co do płytki, to ścieżki można jeszcze uprościć. Wystarczy poprzestawiać diody równolegle do rezystorów.
Niektóre ścieżki "łamią" się pod kątem prostym.
Lewa krawędź płytki nie jest prostopadła do dolnej krawędzi.
Płytka "leży" poza punktem 0.0.
Element 1D04 można dać na warstę TOP. Dzięki temu zarys elementu nie będzie nachodził na resztę płytki

Google

Google Adsense

# 30 Dec 2011 22:40 helpful post - solution

koper89
Poziom 5

Joined: 14 Sep 2007
Posts: 14
Location: Bydgoszcz

#10

31 Dec 2011 03:19

Re: [EAGLE] Prośba o ocenę płytki

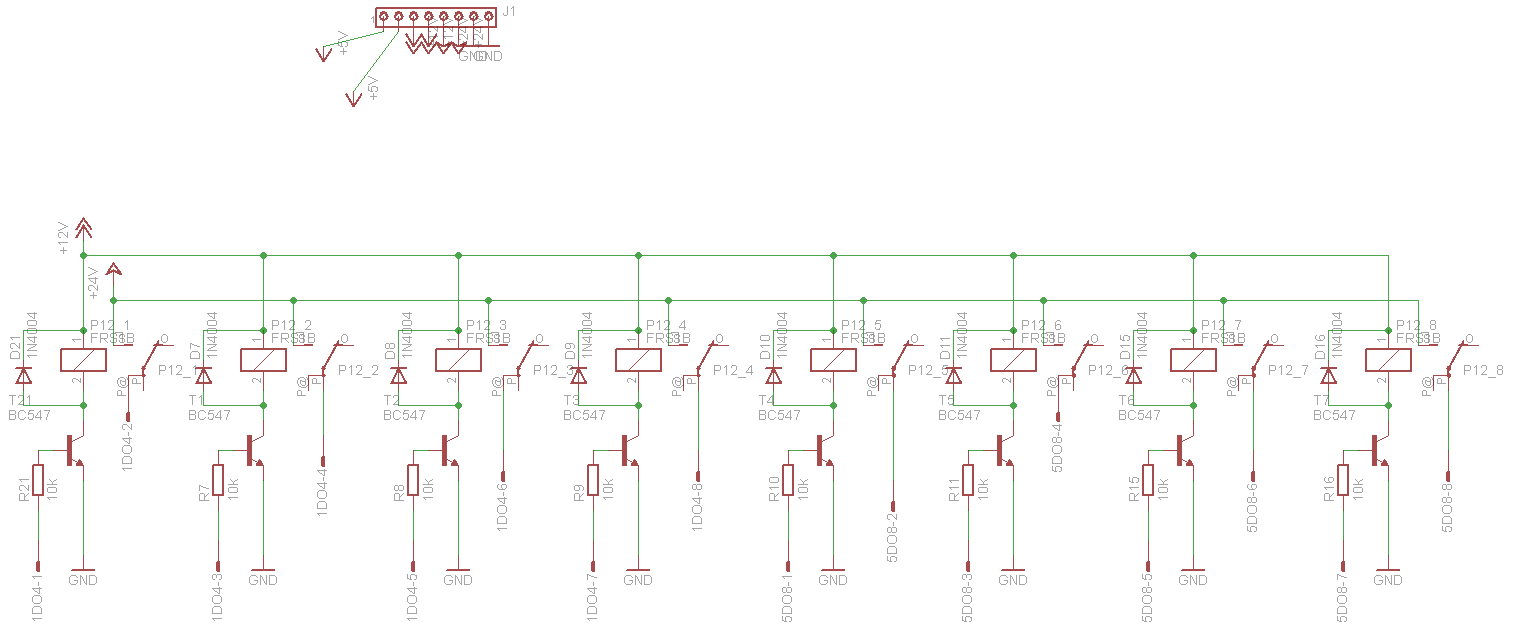

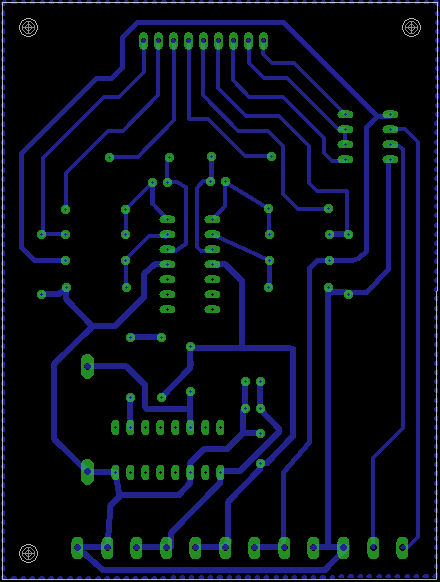

Tutaj kolejne pytania się pojawiają to już 3 płytka dzisiaj, i mam pytanie czy wg. was jest dobrze wykonana?? Oraz pytanie co do samego schematu czy ta sekcja zasilania nie jest za bardzo "upchana?

EDIT:
Diody zostawiam tak dla ujednolicenia z druga płytką

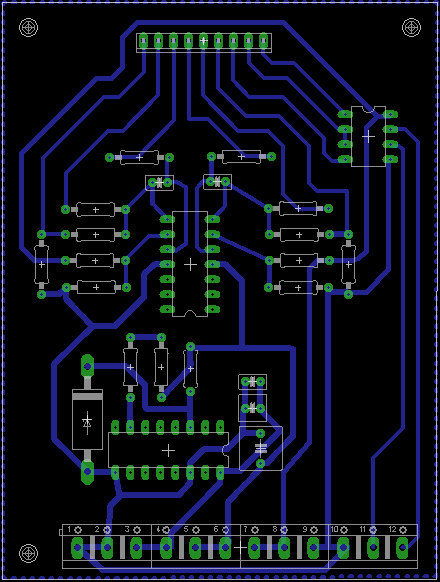

Tutaj efekty pracy:

projektyeagle.zip
Filename:	projektyeagle.zip	Download
Contents:
Filesize:	88.23 KB
Punkty:	0

H0miczek
Poziom 15

Joined: 08 Mar 2008
Posts: 244
Location: otfock

#11 31 Dec 2011 16:20

Re: [EAGLE] Prośba o ocenę płytki

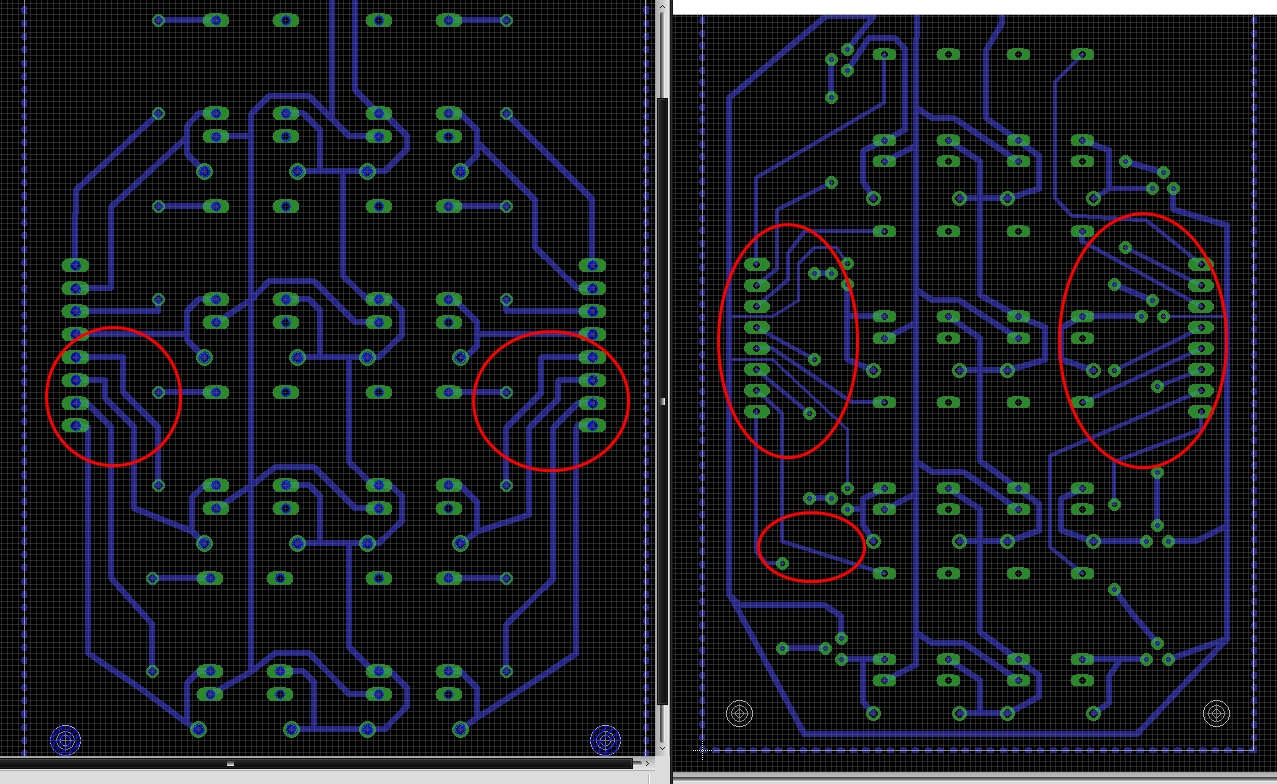

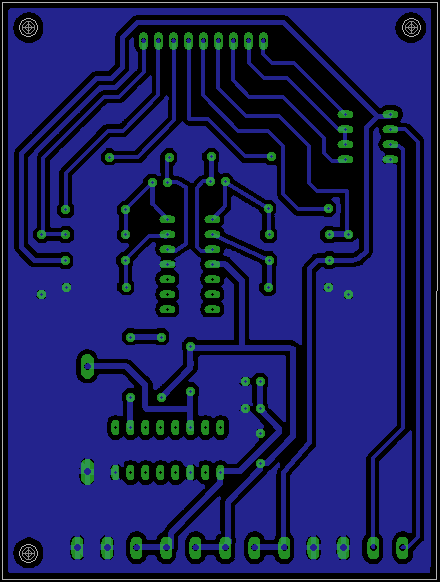

Słuchaj, ja już mówiłam, żebyś nie łamał ścieżek pod kątami prostymi. Widzę że sie upierasz - Twoja sprawa. Dodam tylko że tzw "śmieszne kąty" też nie są fajne. chcesz mieć ładne i poprawne płytki to stosuj 45st a nie takie cos:

Druga sprawa to nieszczesny LM2575.
Zacznijmy od tego, po co tam masz dwa rezystory na feedbacku? nudzi ci sie..? Jeśli to jest wersja ADJ to są źle podłączone i mają złe wartości; jeśli FIX to one tam tylko przeszkadzają i wydłużają drogę feedbacka.
Druga sprawa to jest układ elementów. nawet dla ślimaczej przewornicy (52kHz) nie jest dobrze gdy dioda i kondensator wyjsciowy są wywalone kilometr od układu. Podobnie zresztą kondensatory wejsciowe. Myślałeś może kiedyś zeby czytać datasheety do układów które stosujesz?

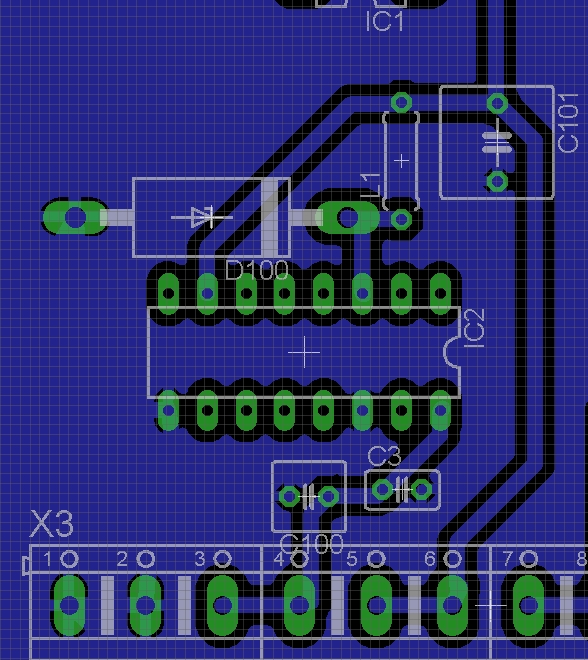

Tak już jest lepiej niż u Ciebie, chociaz nadal odbiega od ideału:

No i czemu ten scalak nie ma wszystkich pinów GND podłączonych do masy..? (taa, biblioteka tak ma, co nie?)

tombus wrote:

A ja odradzam Painta.
Po edycji w Paincie można "rozwalić" rzeczywiste wymiary płytki.

jak ktoś nie wie co robi to i marchewką się pokaleczy ;]

koper89
Poziom 5

Joined: 14 Sep 2007
Posts: 14
Location: Bydgoszcz

#12

01 Jan 2012 23:19

Re: [EAGLE] Prośba o ocenę płytki

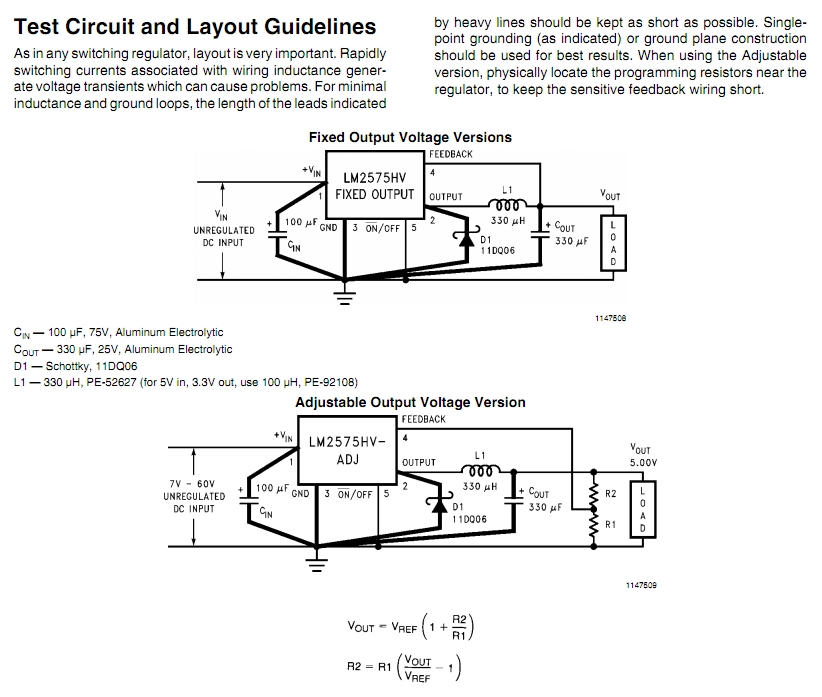

Co do feedback to dlatego że z 5V chciałem zrobić 12V http://www.ti.com/general/docs/lit/getliterature.tsp?genericPartNumber=lm2575-n&fileType=pdf
spójrz na block diagram
