 02 Jan 2012 21:58 Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Witam,
jakiś czas temu, podczas nudy świątecznej, postanowiłem wykonać "banalny" efekt gitarowy (http://gitara.pl/601.html - tutaj jest projekt płytki umieszczenie elementów etc.) Problem polega na tym, że podłączony do gitary sprzęt gra, ale sygnał jest nieprzesterowany. Podczas moich prób lokalizacji problemu odłączyłem przełącznik (włącznik), oraz stwierdziłem, że sygnał przechodzi przez efekt nawet jak nie jest podłączony do prądu (pewnie nic odkrywczego, ale to mój pierwszy projekt i jestem kompletnie zielony). Sprawdzałem wszystkie luty, ścieżki, podłączenie elementów i nie mam pojęcia co jest nie tak.
A jeszcze dodam, że jak był podłączony włącznik, to potencjometr głośności działał i było słychać jak znika brumienie :)
Proszę o pomoc i nie śmianie się ze mnie, bo jestem zielony
Pozdrawiam :)

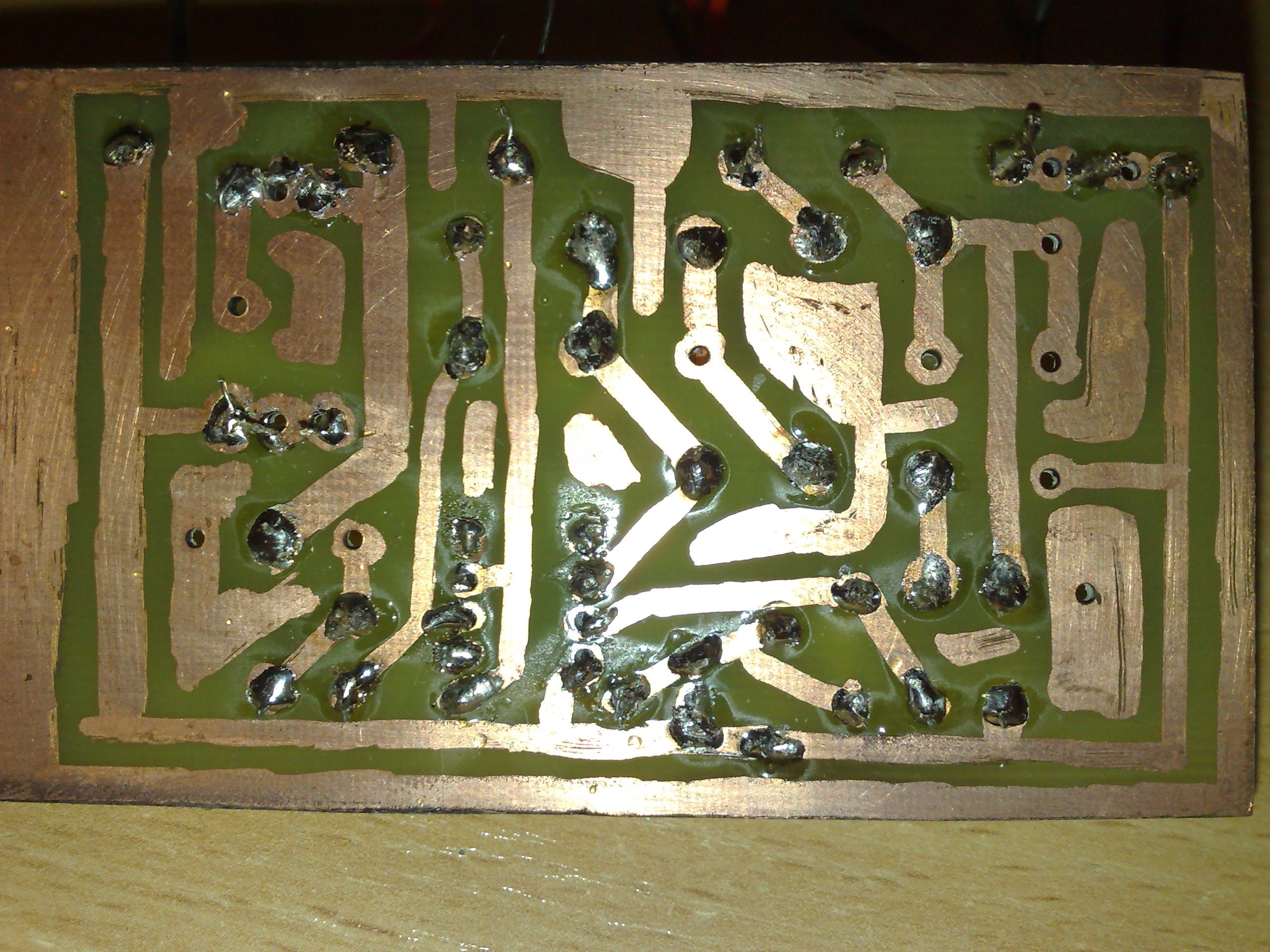

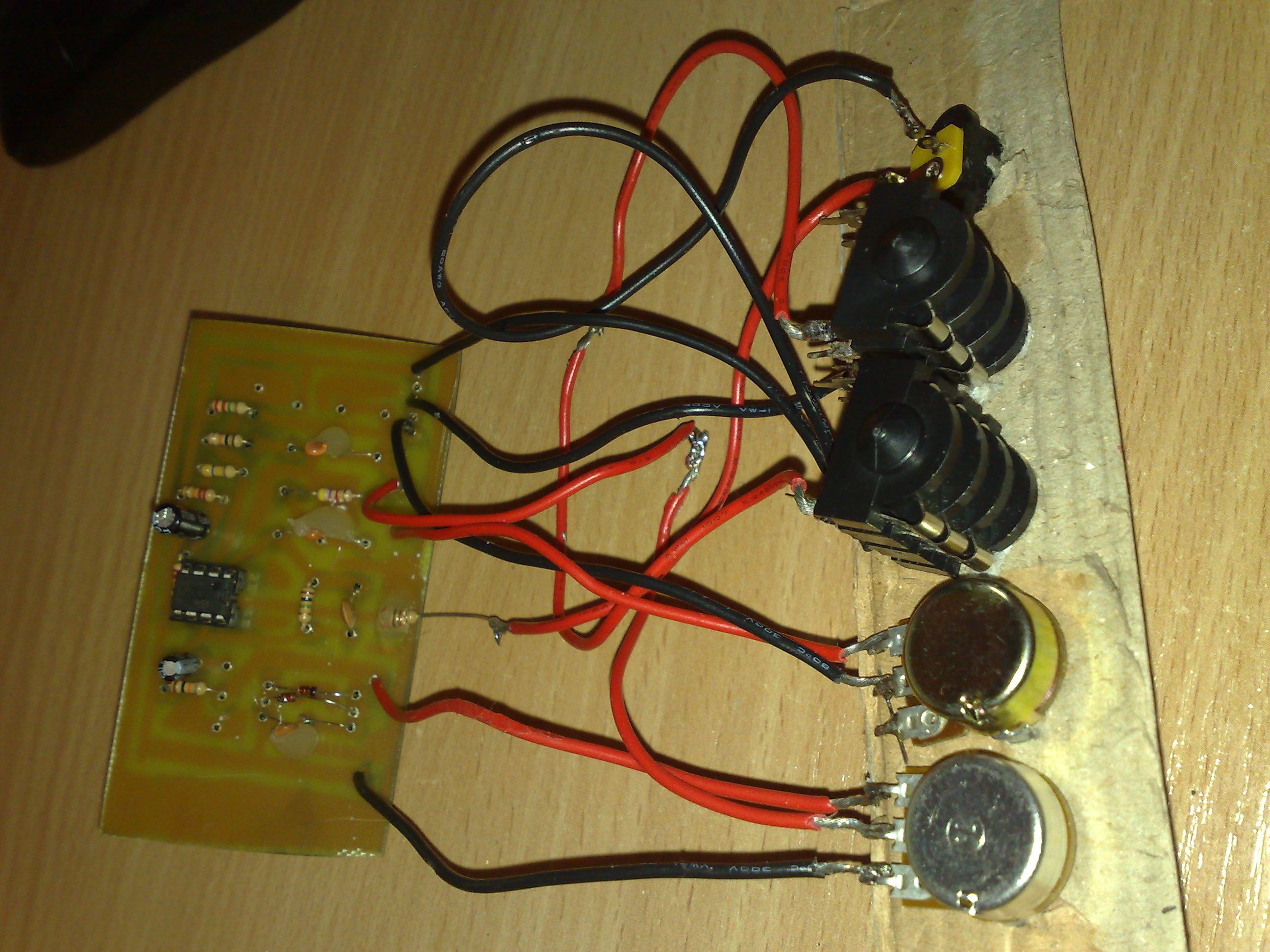

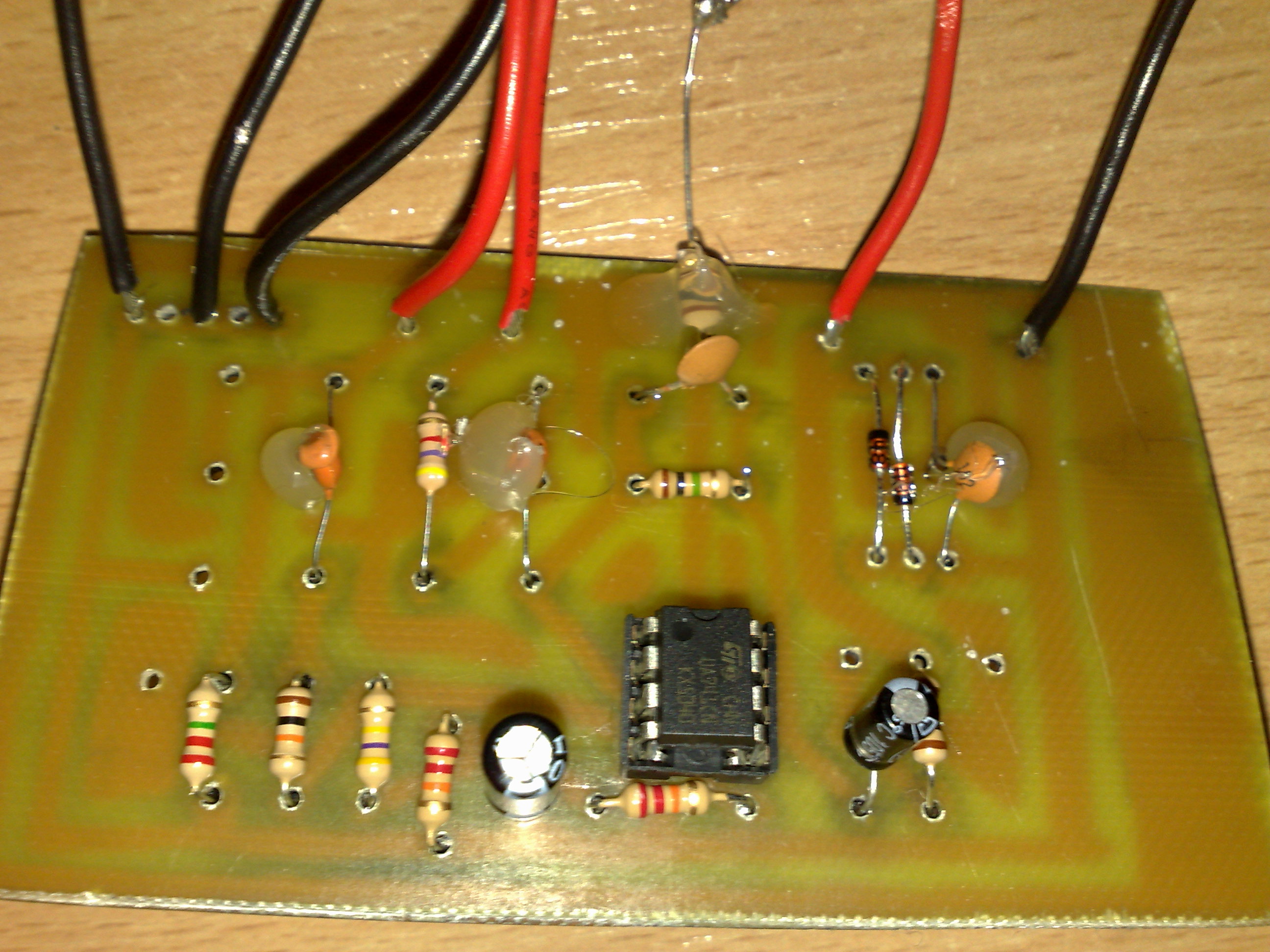

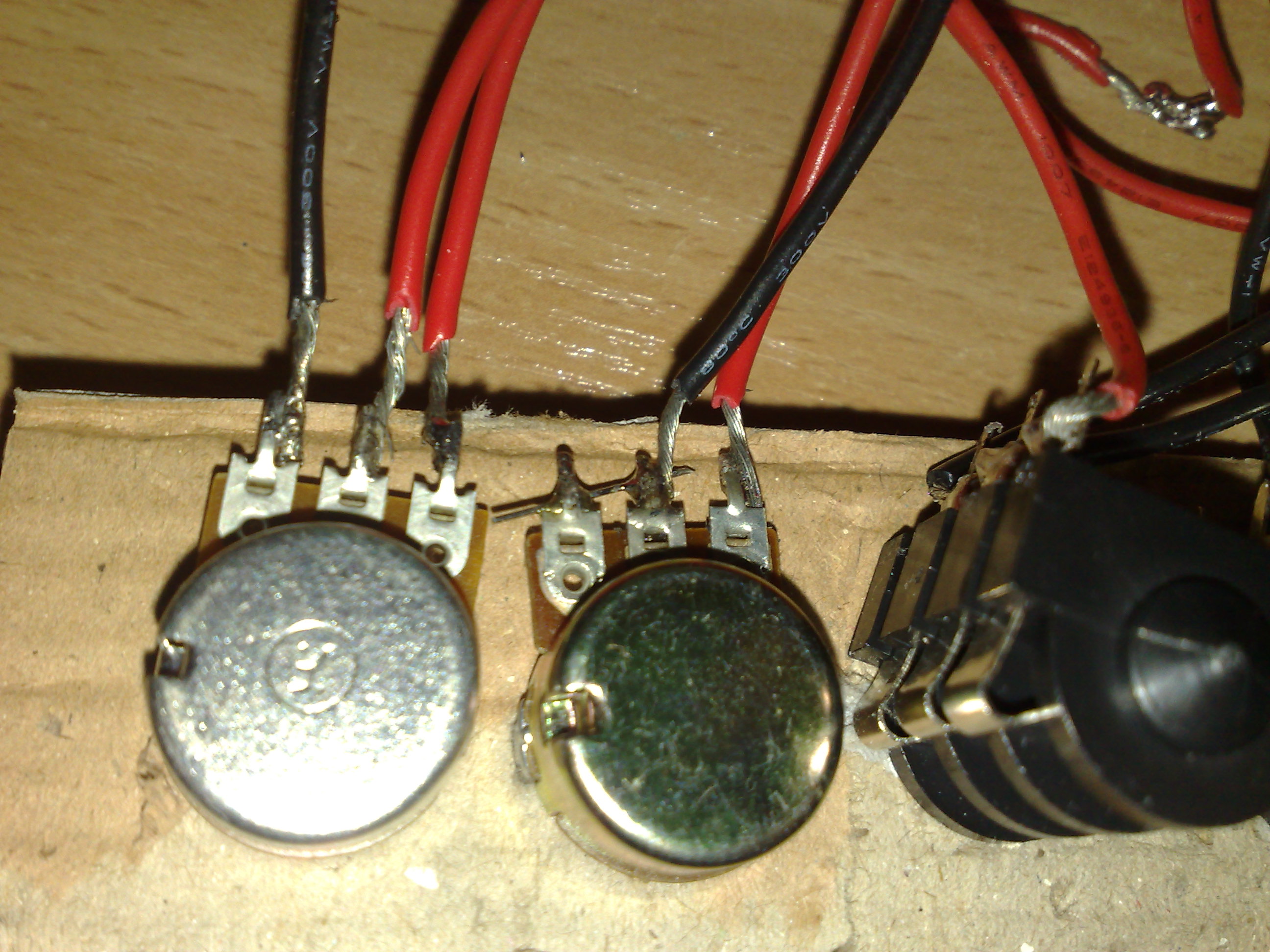

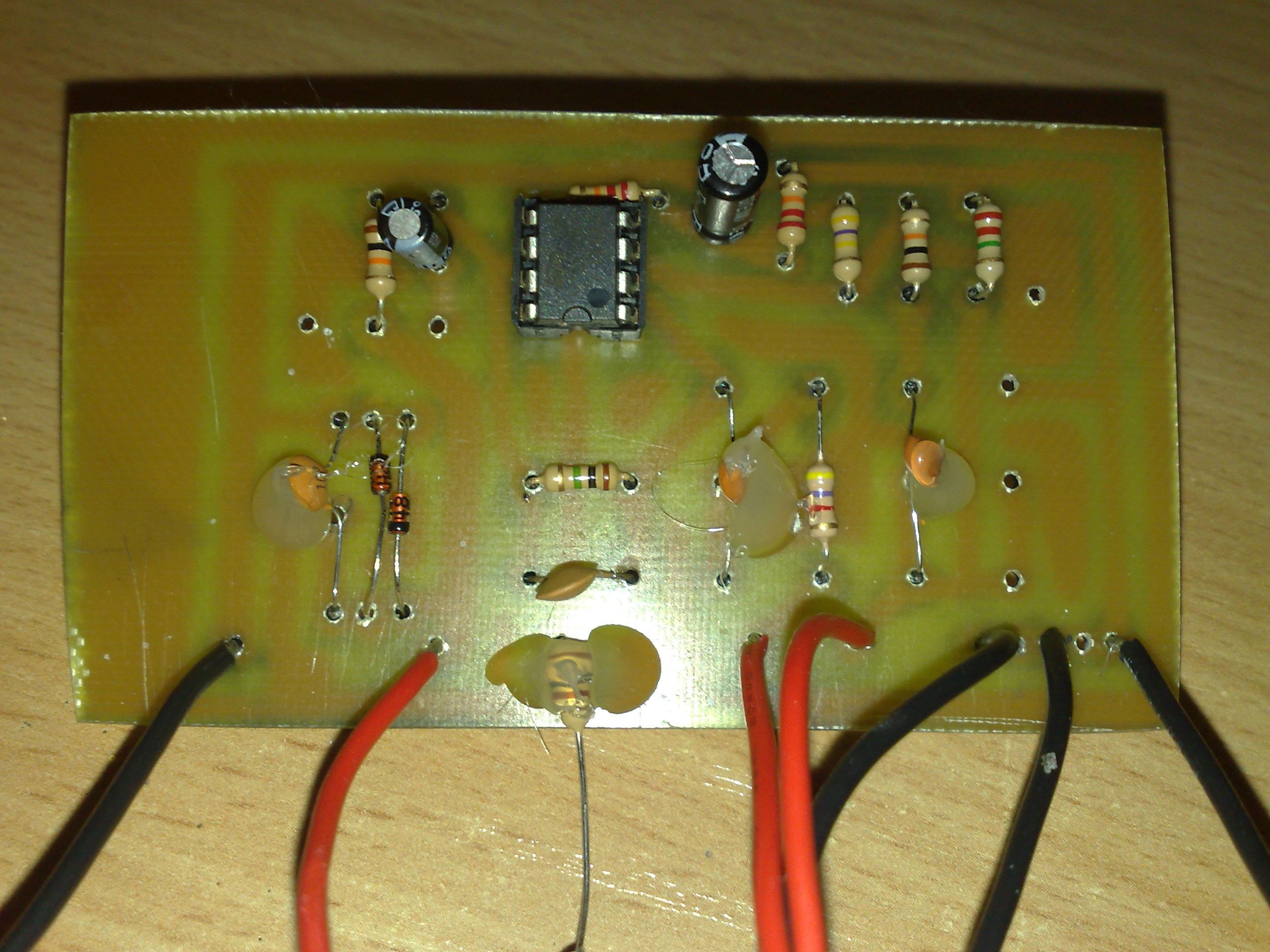

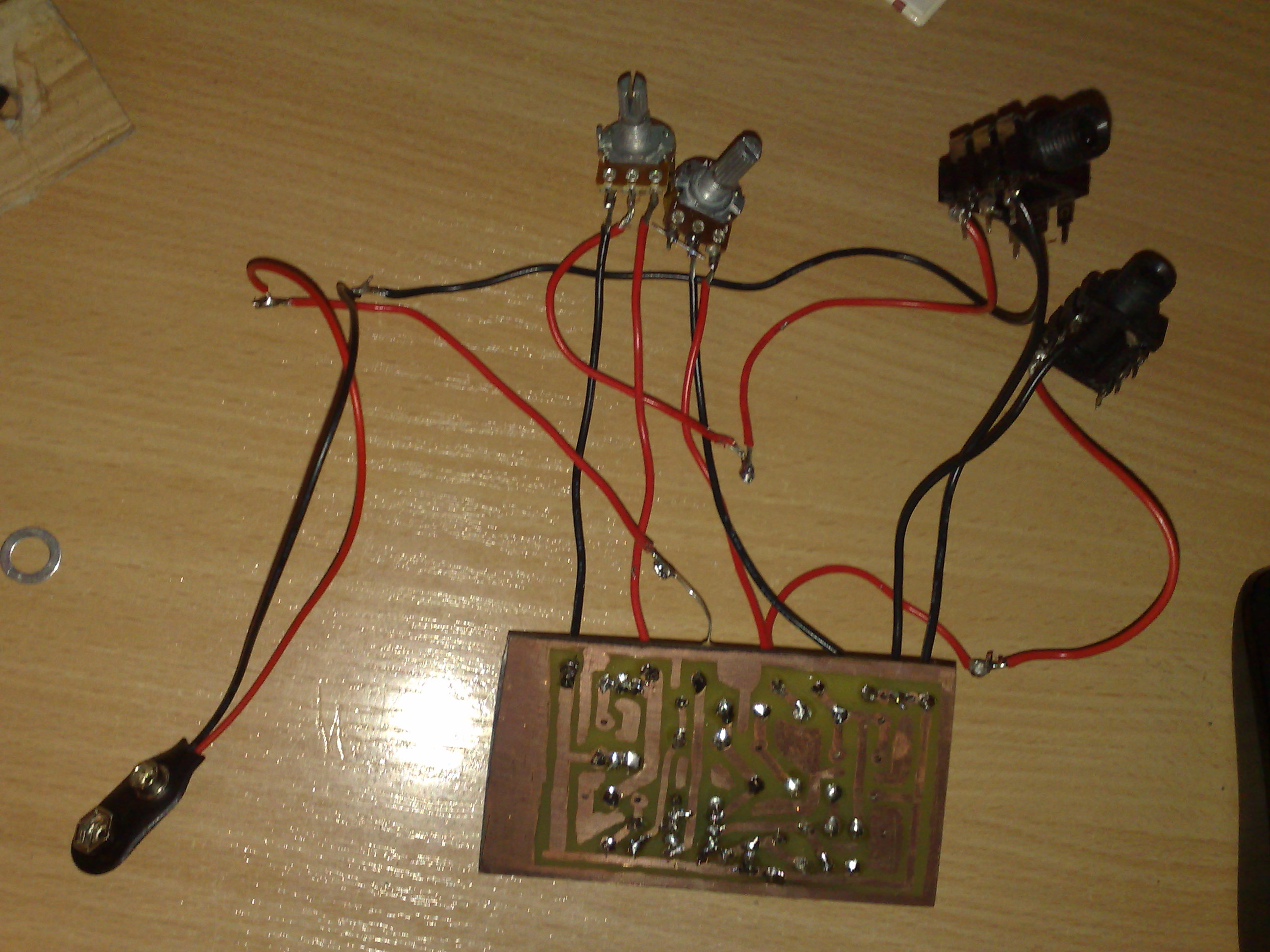

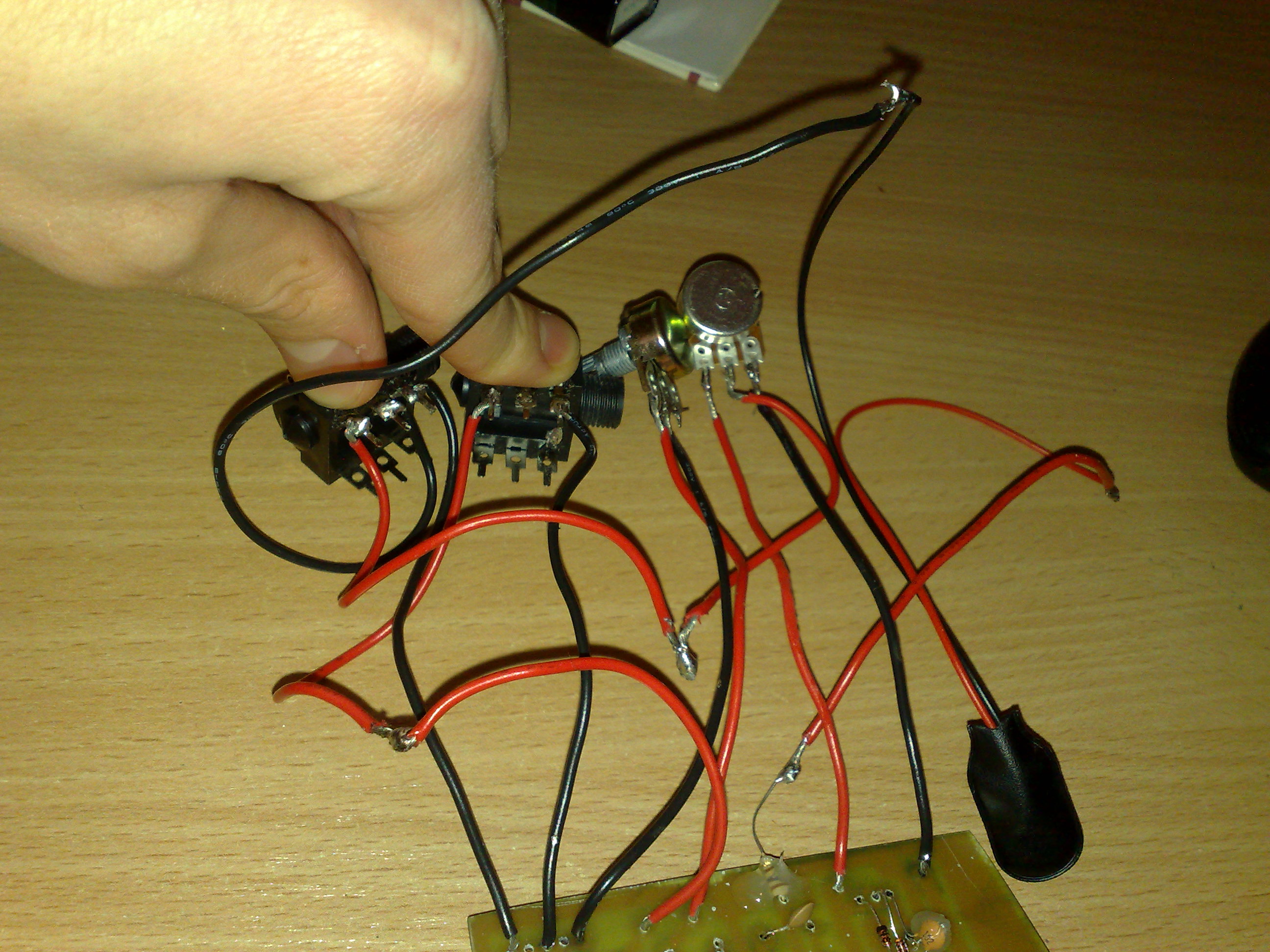

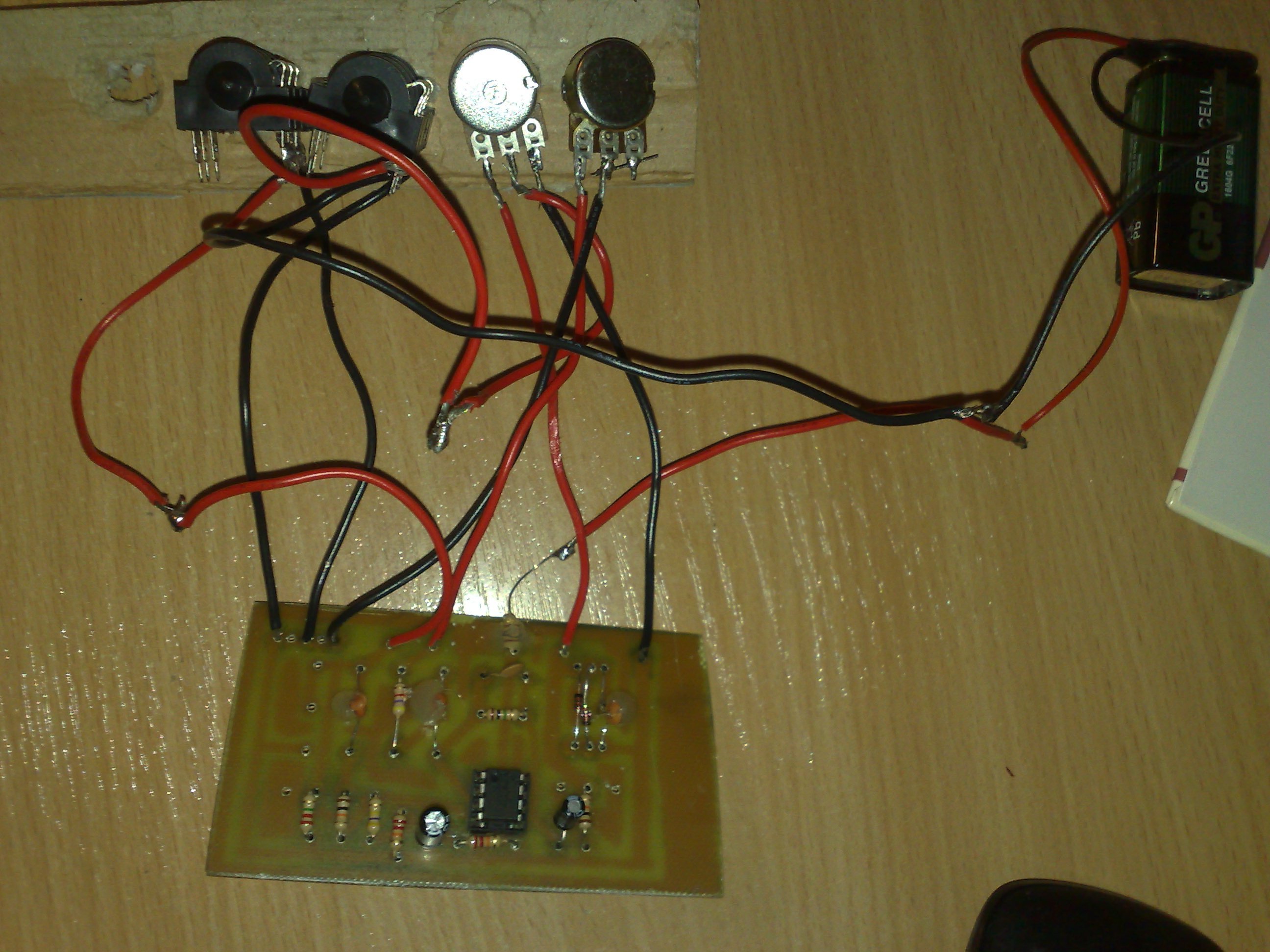

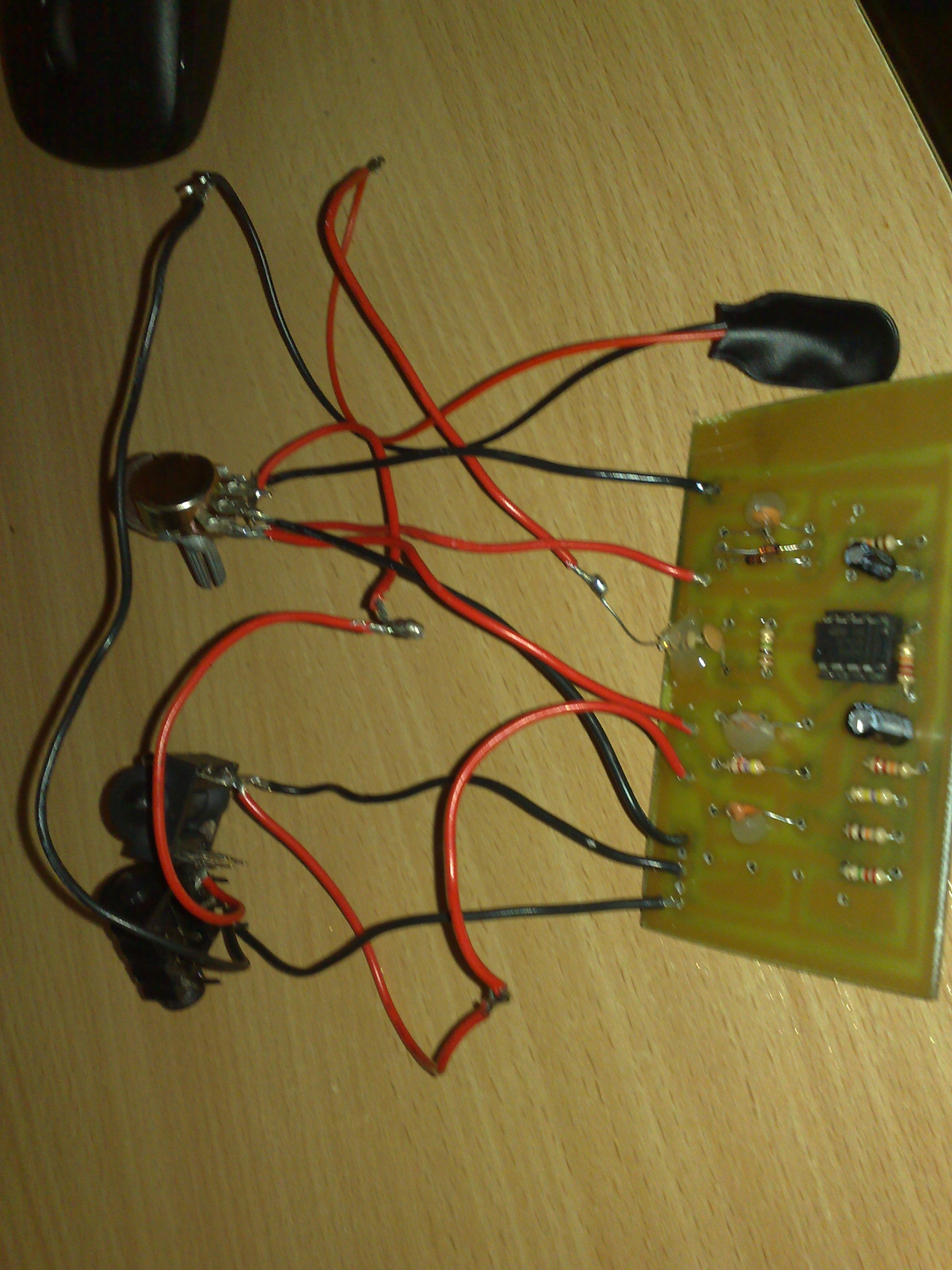

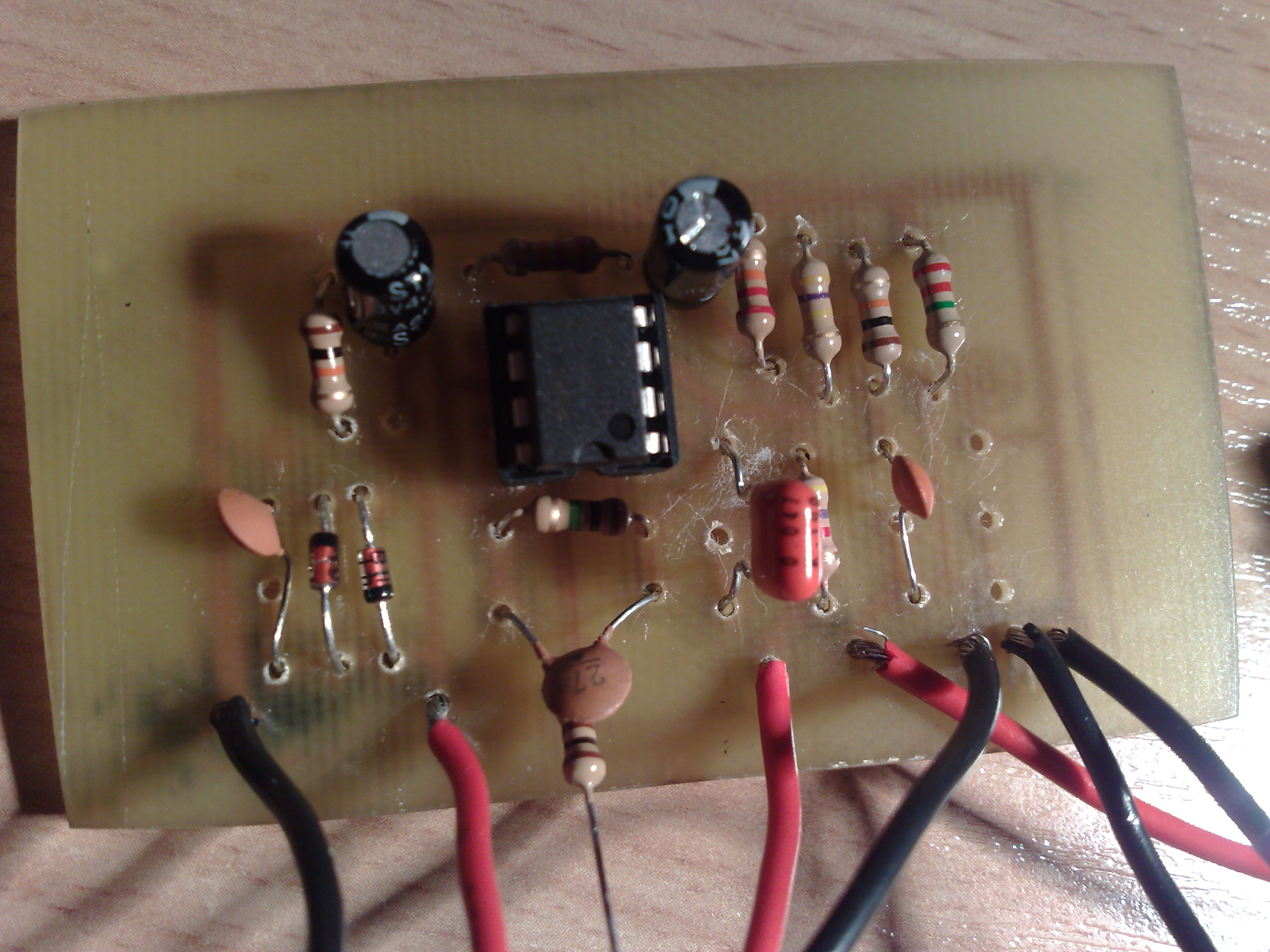

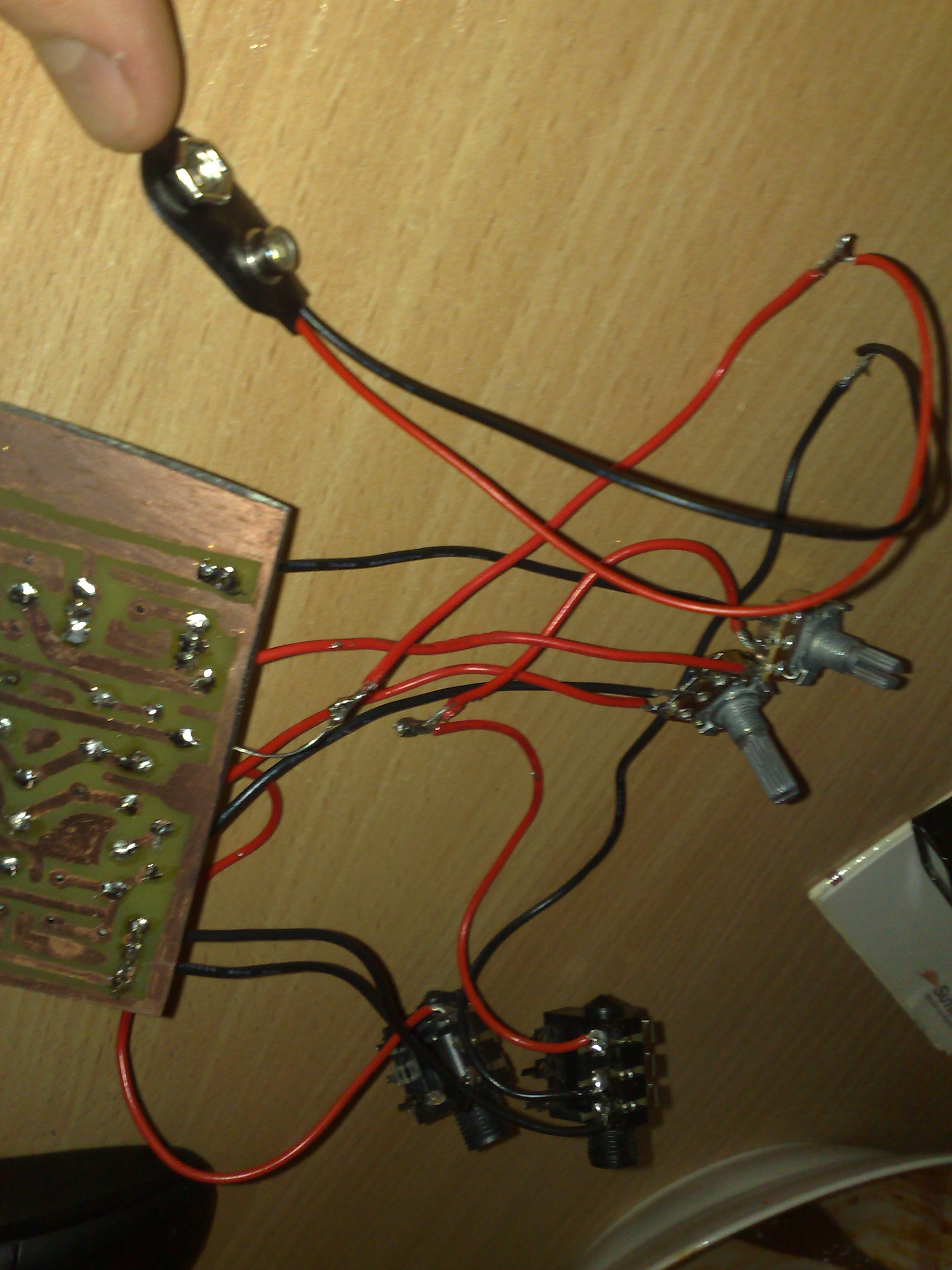

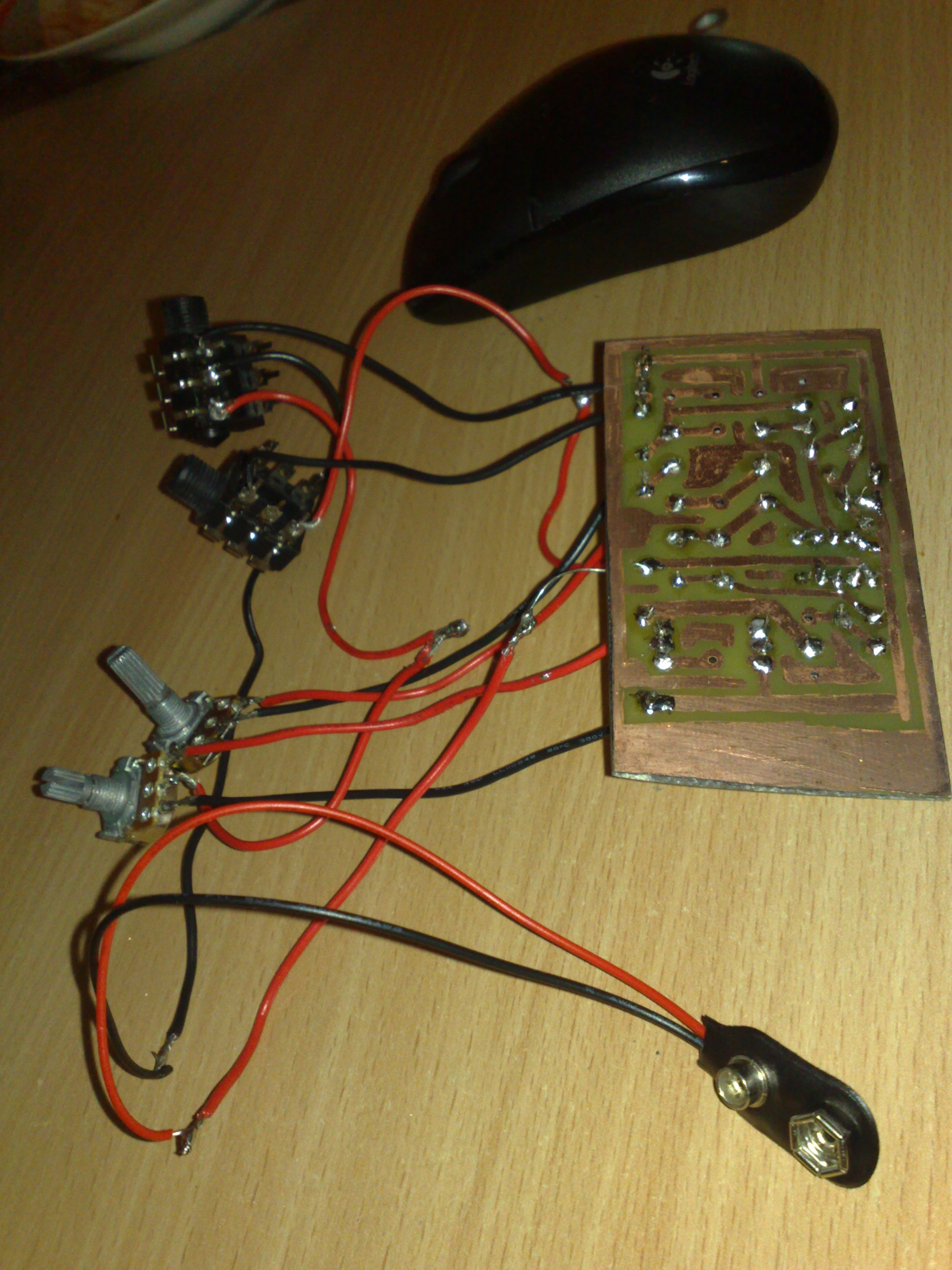

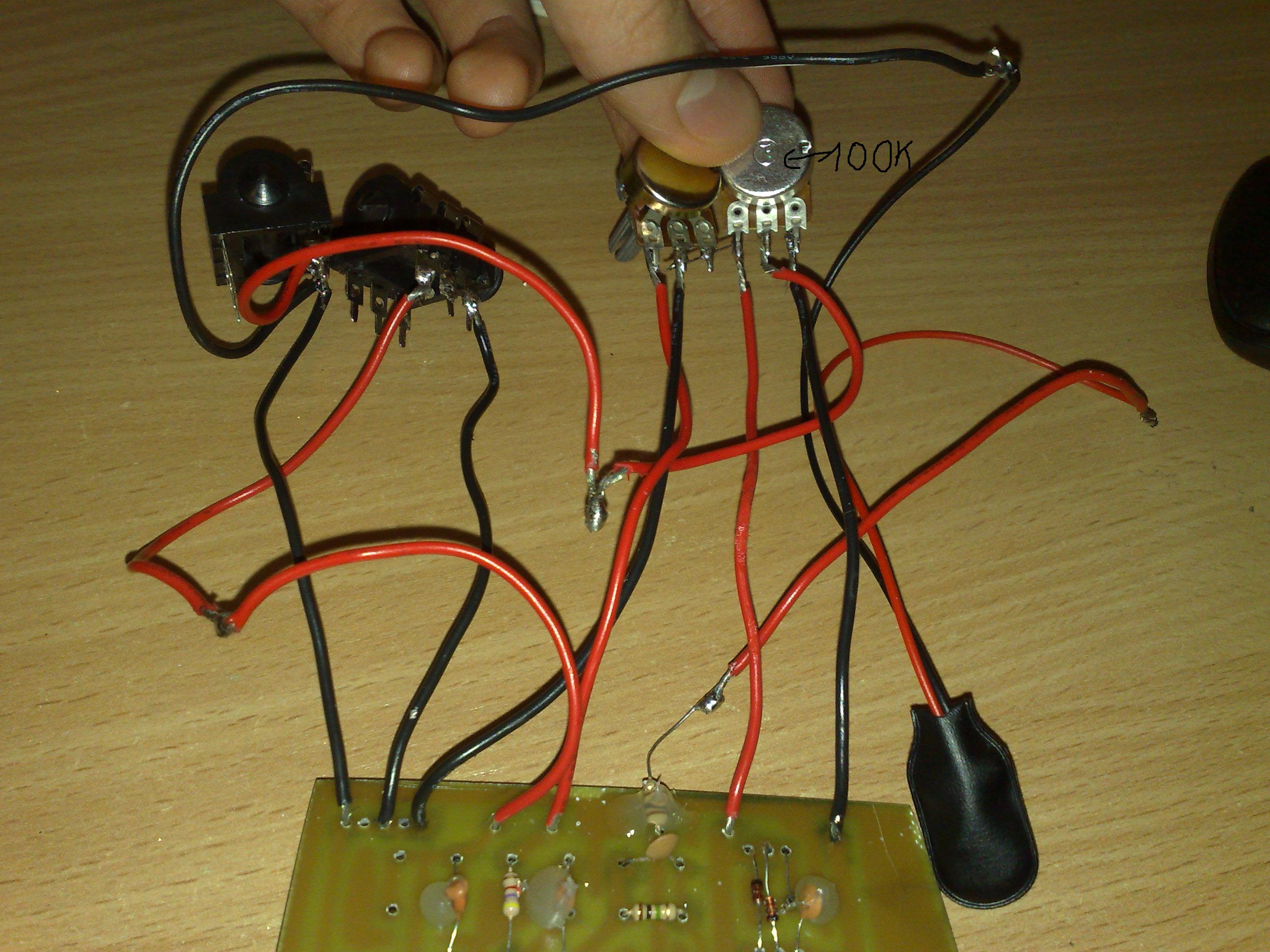

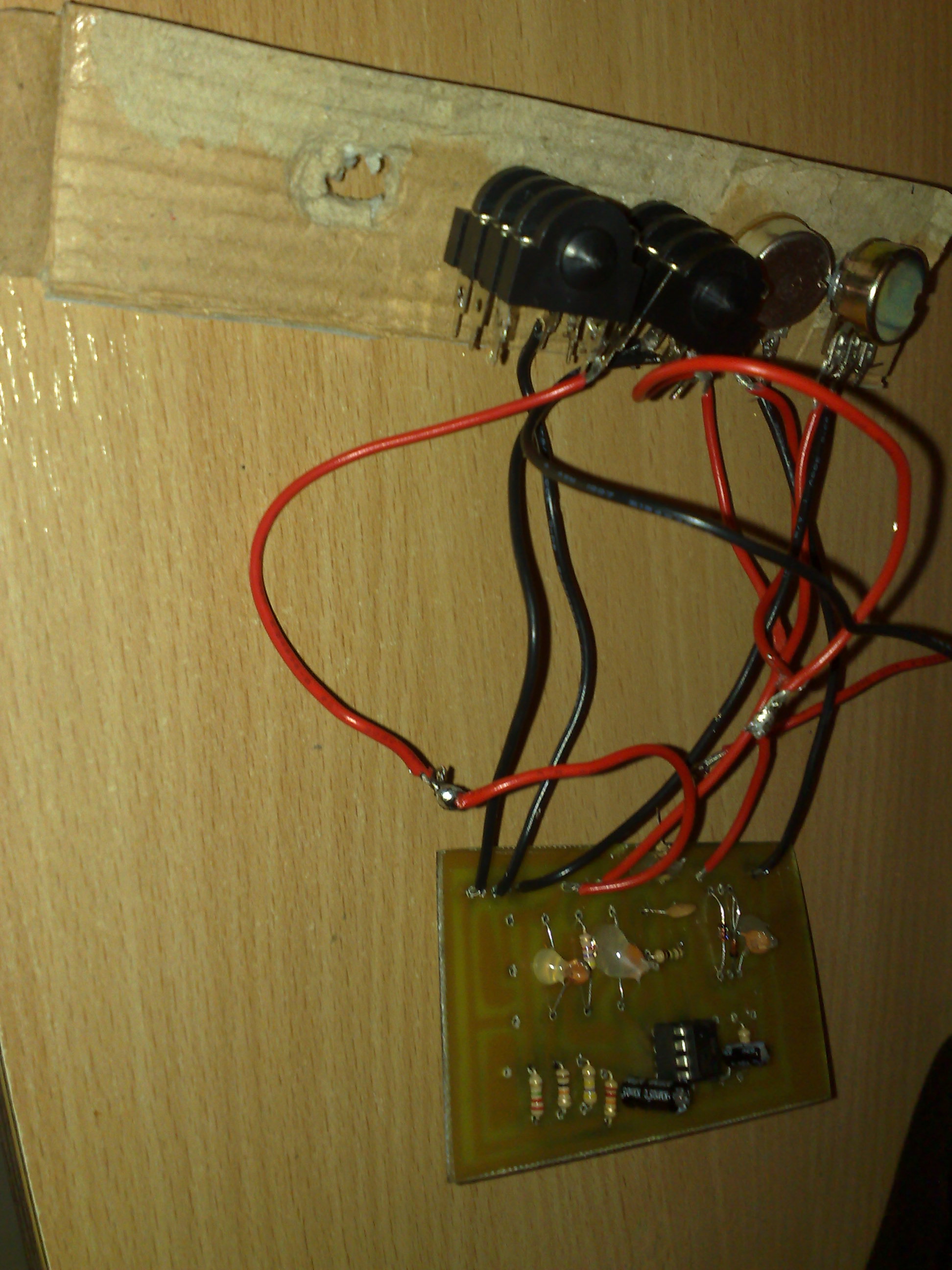

PS dodaję zdjęcia


[M]
|
|
| Back to top |
|
 |
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#2
02 Jan 2012 22:49 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| AngelOfFight wrote: |
| Podczas moich pró lokalizacji pronblemu odlączyłęm przełącznik (włącznik), oraz stwierdziłęm, że sygnał przechodzi przez efekt nawet jak nie jest podłączony do prądu(pewnie nic odkrywczego, ale to moj pierwszy projekt i jestem kompletnie zielony). |
Po pierwsze sprawdź czy użyłeś właściwych sprężyn w gniazdach,
po drugie odnoszę wrażenie że po eliminacji przełącznika masz na stałe "bypass" - sygnał omija płytkę.
Po trzecie pomierz napięcia na końcówkach uładu scalonego względem minusa baterii.
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#3
02 Jan 2012 23:56 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
1. Dobrze polutowane, gniazda do dobrychspręzyn
2. no też tak sądze
3.
1 12,64
2 0
3 13,25
4 12,28
5 12,26
6 12,65
7 12,70
8 12,65
Nie mam pojecia co to znaczy, ale jak na moj gust to coś jest nie tak.
miałem jeszcze wątpliwośc któe an shcemacie to masa etc, polutowałem jak tutaj http://obrazki.elektroda.net/17_1244150355.gif (przy gniazdach jack)
Pozdrawiam
Znowu prosze nei smiej sie ze mnie i nie irytuj:)

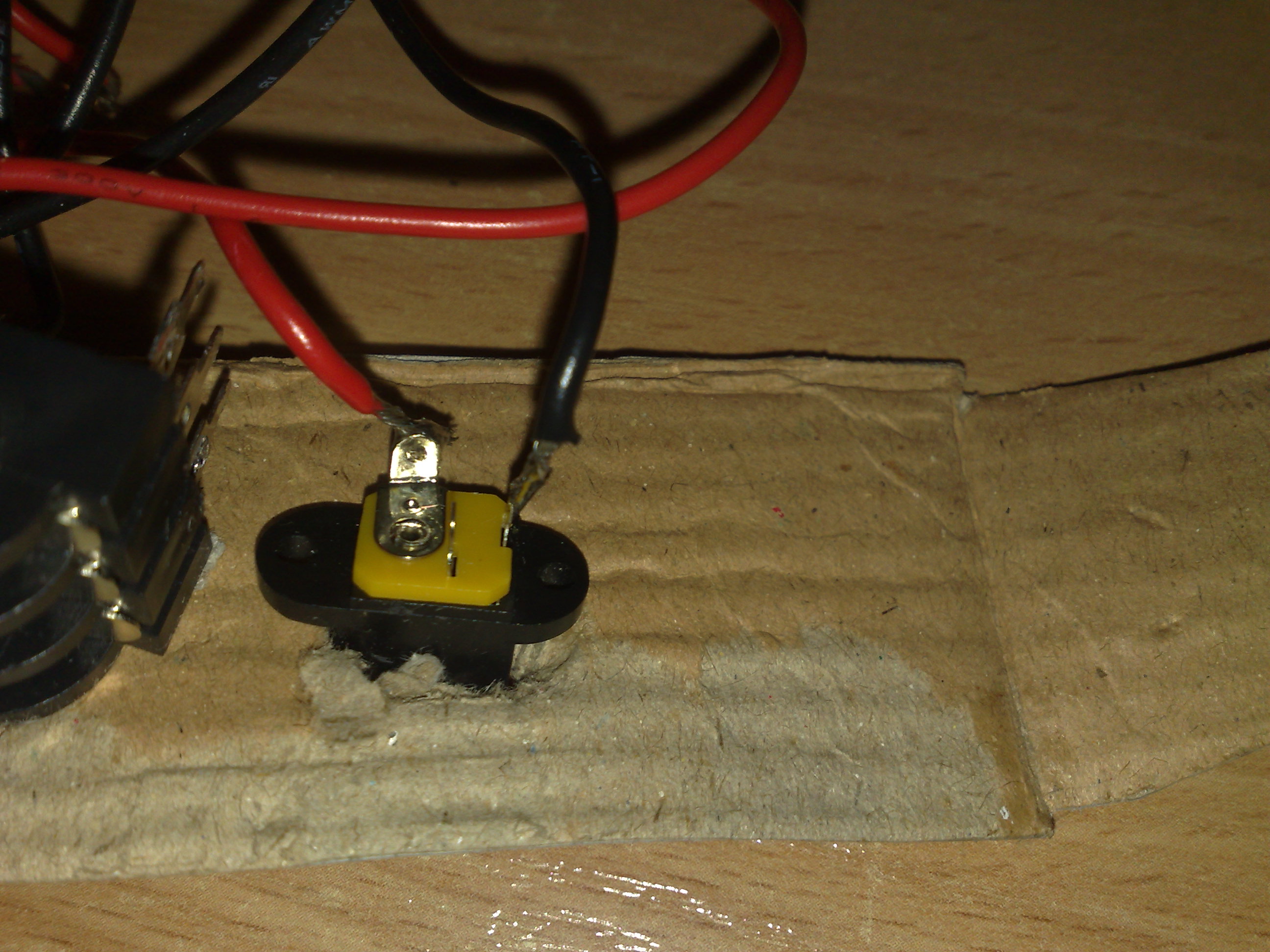

Edit: Włąsnie sprawdź dokłądnie lutowanie tych jacków bo, wg tego zdjęcia (któe dodatkowo znalazłem już w jednym temacie tutaj na forum) wynika żę sygnał idzie prosto z wejscia do wyjscia i stąd ten bypass http://www.elektroda.pl/rtvforum/topic1332158.html
|
|
| Back to top |
|
|
pimpuk
Poziom 15
Joined: 26 Feb 2006
Posts: 250
Location: Ożarów Maz.
|
#4
03 Jan 2012 00:57 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|

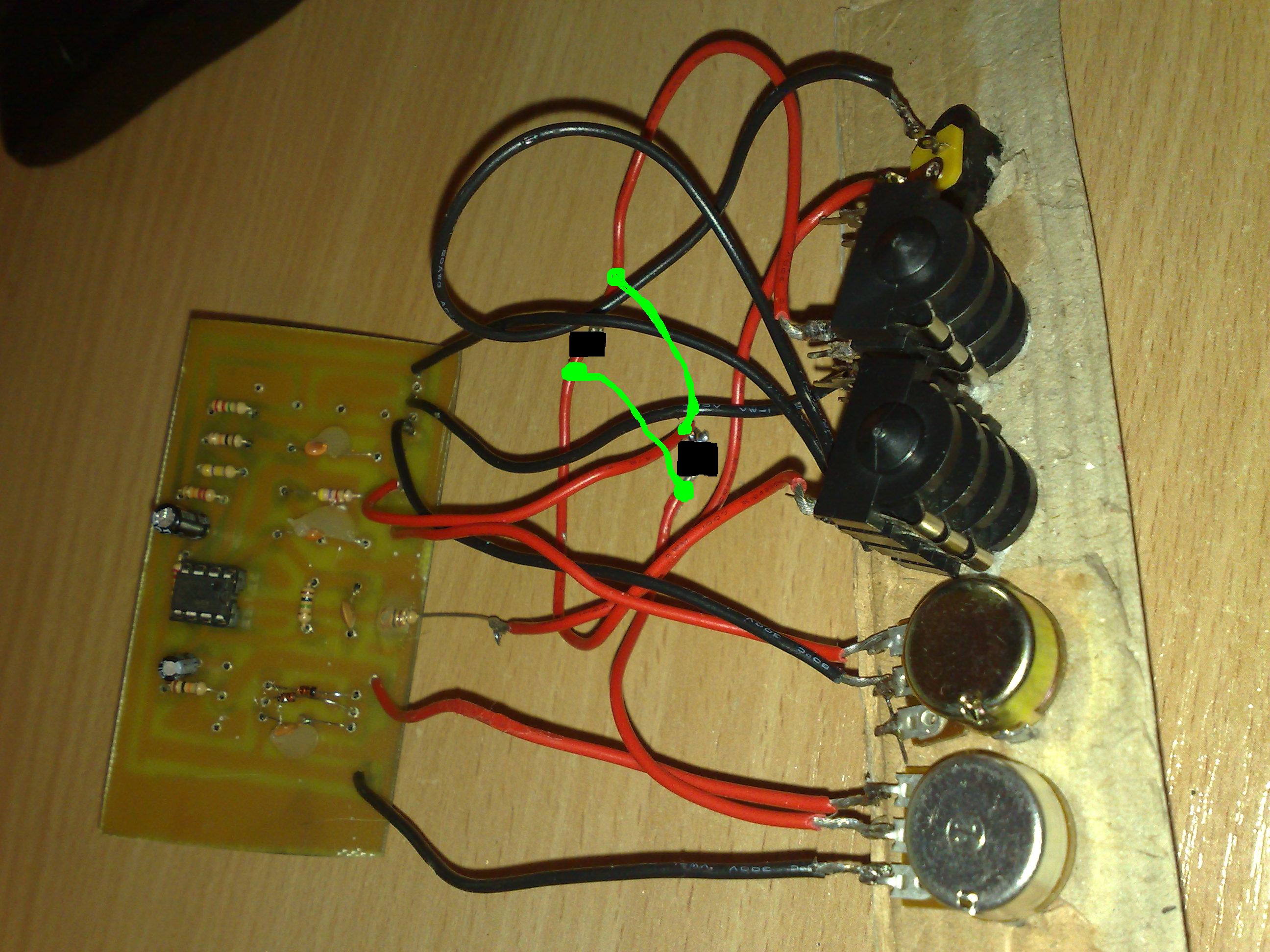

Spójrz jak poprowadzony jest czerwony przewód z gniazda wejścia, zlutowałeś go ewidentnie z gniazdem wyjścia. Przewód z sygnałem wyjściowym z potencjometru R10 podpiąłeś do wejścia układu.
Popraw tak, jak zaznaczyłem i spróbuj jeszcze raz uruchomić.
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#5
03 Jan 2012 10:33 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| AngelOfFight wrote: |
| 2. no też tak sądze |
No to masz co chciałeś - bypass na stałe.
| AngelOfFight wrote: |
3.
1 12,64
2 0
3 13,25
4 12,28
5 12,26
6 12,65
7 12,70
8 12,65
Nie mam pojecia co to znaczy, ale jak na moj gust to coś jest nie tak. |
Coś nie tak z miernikiem - zasilasz z 9V a pomiary jak widzisz - sprawdź sprawność miernika (oraz jego baterii). Ewentualnie użyłeś zasilacza o zbyt dużym napięciu.
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#6
03 Jan 2012 15:38 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
pimpuk, kalbe polutowałem tak jak narysowałeś, a sugnał nadal jest nie zmieniony, w bypassie, natomiast potencjometr głosnosci, jak dziłał tak działą. Zauważem, że sygnał przechodzi tylko jak piec jest podłączony do gniazda wejscia, a gitara do wyjścia, a chyba powinno być na odwrót. Jak podłącze tak jak teoretycznie powinno być dobrze, sygnału w ogóle nie ma. No chyba, że na rysunku jest zaznaczone źle (odwrotnie).
Zasilacz jest uniwersalny o nastawnym napięciu i jest ustawiony na 9V wiec chyba wszystko jest ok, a sprawności miernika nie potrafie sprawdzić a wujek google nie wie :(
Kurde, napisanie tutaj było aktem desperacji z mojej storny i myslkałem że jak anpsize to szybko wszystkobedzie dobrze, ale trudno, muszę to zrobić, jakiś głupi układzik mnei nei pokona :P
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#7
03 Jan 2012 15:51 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| AngelOfFight wrote: |
| Zauważem, że sygnał przechodzi tylko jak piec jest podłączony do gniazda wejscia, a gitara do wyjścia, |
Gniazdo wejścia jest blizej gniazda zasilania u ciebie.
| AngelOfFight wrote: |
| Zasilacz jest uniwersalny o nastawnym napięciu i jest ustawiony na 9V wiec chyba wszystko jest ok |
O ile masz elektrolity na 16V to OK. Jak masz na 10V to zrób z tym coś.
Co do pomiarów napięcia - wartości wyszły ci bzdurne, pytanie czy wiesz jak się numeruje piny - przypomnę że zaczynając od oznaczonego kropką...
| AngelOfFight wrote: |
| miałem jeszcze wątpliwośc któe an shcemacie to masa |
Ujemny biegun zasilania.
| AngelOfFight wrote: |
| 1. Dobrze polutowane, gniazda do dobrychspręzyn |
Sugeruję sprawdzić to omomierzem używając wetkniętego do gniazda kabla gitarowego.
Co do samego montażu to sprawdź czy nie narobiłeś zwarć między końcówkami wzmacniacza operacyjnego - te luty nie wyglądaną za dobrze.
|
|
| Back to top |
|
|
Google
|
| #
03 Jan 2012 15:51 |
|
|
|
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#8
03 Jan 2012 16:32 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| jdubowski wrote: |
AngelOfFight napisał:
Zauważem, że sygnał przechodzi tylko jak piec jest podłączony do gniazda wejscia, a gitara do wyjścia,
Gniazdo wejścia jest blizej gniazda zasilania u ciebie. |
Tak jak napisałęś działa:)
| jdubowski wrote: |
| Co do pomiarów napięcia - wartości wyszły ci bzdurne, pytanie czy wiesz jak się numeruje piny - przypomnę że zaczynając od oznaczonego kropką... |
Tak, dobrą kolejnośc napisałem:)
| jdubowski wrote: |
| O ile masz elektrolity na 16V to OK. Jak masz na 10V to zrób z tym coś. |
Zamienieniłem gniazdo na zwykłą btaerie 9V i kompletnie nic sie nei zmieniło, wiec to nie ładowarka jest problemem :)
| jdubowski wrote: |
| Ujemny biegun zasilania. |
W takim razie tutaj wszyskto ok zrobiłęm
omomierza nie posiadam, aczkolwiek jestem tego pewien na 90%
Wiem że luty nie są najwyższych lotów ale miernik twierdzi że jest ok, moje oko również. A z czasem bd coraz lepsze, mam nadzieje:)
pozdrawiam
Edit: :Pomiaró na baterii nie dokononałem dlatego żę wyjąłem ją z miernika, potem kupię i dokonam pomiarów :))
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#9
03 Jan 2012 19:39 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| AngelOfFight wrote: |
jdubowski napisał:
Co do pomiarów napięcia - wartości wyszły ci bzdurne, pytanie czy wiesz jak się numeruje piny - przypomnę że zaczynając od oznaczonego kropką...
Tak, dobrą kolejnośc napisałem:) |
To nanieś łaskawie te numerki na któreś zdjęcie, bo raczej herezje wypisujesz.
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#11
03 Jan 2012 20:32 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| AngelOfFight wrote: |

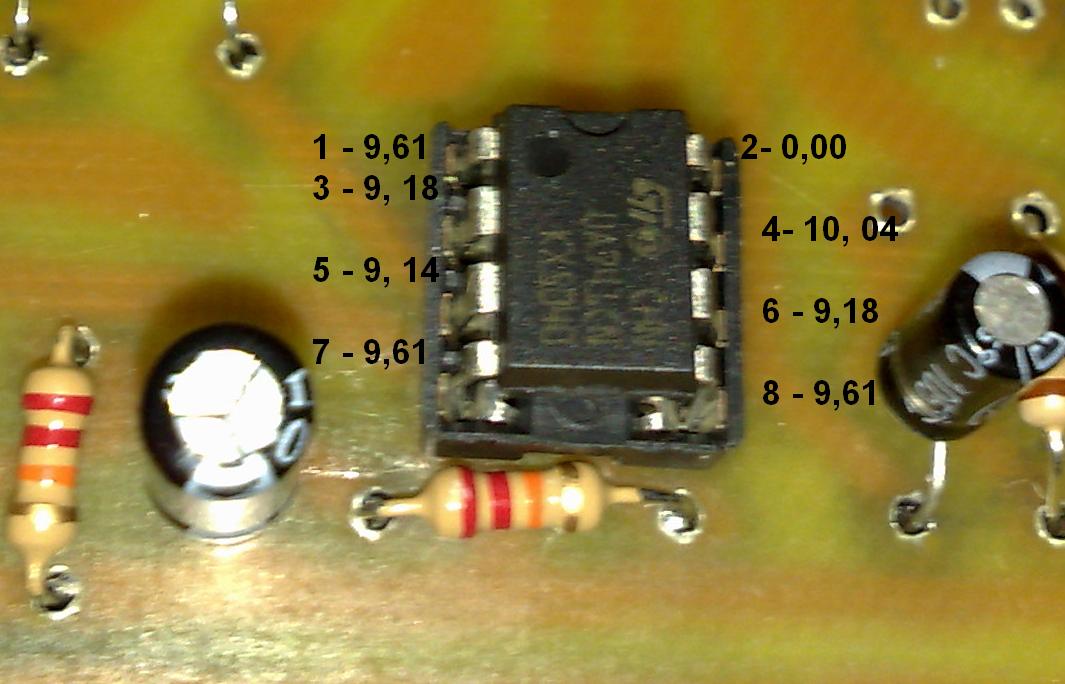

http://obrazki.elektroda.pl/4440061500_1325613074.jpg
Proszę, na baterii 9V :)) i nie denerwuj sie na mnie :P |
Oczywiście że numerację pinów zmaściłeś, tu fragment datasheetu:
Tylko taka numeracja jest prawidłowa, jakakolwiek inna wprowadza tu niepotrzebne zamieszanie.
Rozwiązywanie problemu zacznij od ustalenia czemu między punktem gdzie zapiąłeś ujemną końcówkę woltomierza ( "-" baterii?) a pinem 4 układu scalonego ("-" zasilania wzmacniacza operacyjnego) masz niezerowe napięcie - te punkty powinny być ze sobą połączone...
Schemat ideowy: http://schematicwiring.com/musical-instrument/dod-overdrive-250-guitar-effect-schematic-diagram/
|
|
| Back to top |
|
|
Google
|
| #
03 Jan 2012 20:32 |
|
|
|
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#12
03 Jan 2012 22:55 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
1 0
2 4,7
3 3,34
4 0
5 0
6 4,99
7 9,98
8 0
Oto pomiary wykonane jak kable są wsadzone do gniazd , nawte nei pomyslałem że powinny być wsadzony, przepraszam bardzo :(( (dopiero potem zauważylem, że przy jacku przy któym przylutowane są 3 kable daje to nowe połączenie i wszyskto sie zmieni ;/
|
|
| Back to top |
|
|
pimpuk
Poziom 15
Joined: 26 Feb 2006
Posts: 250
Location: Ożarów Maz.
|
#13
04 Jan 2012 00:25 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Zakładam, że elektrycznie jest już wszystko jak należy.
Sprawdź, czy działa regulacja wzmocnienia (R7 Gain). Jeśli nie działa, to wzmacniacz jest skopany i należy go wymienić. Jeśli działa, a diody nie obcinają sygnału, to masz za małe wzmocnienie.
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#14
04 Jan 2012 00:46 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
niezależnie jak kręziłem potencjometrem opór zawsze był blisko swojej największej wartości,wieć wyglada na to ze to jego wina,wiec to chyhba wzmacniacz. A czy elektrycznie już wszyskto jets ok to nie wiem, czekam co napisze drugi Pan, chyba Pan już to sprawdził :)
JUtro postaram się zorganizować drugi wzmacniacz, chociaż w mojej metropolii bedzie cięzko -.-
Pozdrawiam
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#15
04 Jan 2012 09:53 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| AngelOfFight wrote: |
1 0
2 4,7
3 3,34
4 0
5 0
6 4,99
7 9,98
8 0
Oto pomiary wykonane jak kable są wsadzone do gniazd , nawte nei pomyslałem że powinny być wsadzony, przepraszam bardzo :(( (dopiero potem zauważylem, że przy jacku przy któym przylutowane są 3 kable daje to nowe połączenie i wszyskto sie zmieni ;/ |
No to wzmacniacz raczej działa - napięcia wydają się być OK.
Diabeł tkwi zapewne albo w twojej pajęczynie przewodów albo jak pisze pimpuk w zbyt małym wzmocnieniu (diody w oryginalnym układzie były germanowe).
| AngelOfFight wrote: |
| niezależnie jak kręziłem potencjometrem opór zawsze był blisko swojej największej wartości,wieć wyglada na to ze to jego wina,wiec to chyhba wzmacniacz. |
To zewrzyj potencjometr gain drutem i zobacz czy działanie układu się zmieni - wzmocnienie powinno wzrosnąć.
Co do samego potencjometru albo uszkodzony albo źle polączony (zimny lut itp.).
|
|
| Back to top |
|
|
Google
|
| #
04 Jan 2012 09:53 |
|
|
|
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
|
| Back to top |
|
|
pimpuk
Poziom 15
Joined: 26 Feb 2006
Posts: 250
Location: Ożarów Maz.
|
#17
04 Jan 2012 20:34 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Na moje oko wygląda, że jest dobrze.
Spróbuj dać mu więcej powera, na początek zasil układ 12V i wywal ten rezystor 100ohm, co siedzi między siódmą nogą a baterią.
Zresztą, gdy na początku lat '90, budowałem takie overdrivy, to rzadko spotykałem tak rozwiązane sprzężenie zwrotne, ale na razie niech tak zostanie.
Ja bym zastąpił te diody LEDami jak w Marshallu Drive Master.
Jeśli chodzi o szybko przełączające silikony, to w grę wchodzą tylko 1N4118.
|
|
| Back to top |
|
|
sikorkam
Poziom 4
Joined: 03 Jan 2012
Posts: 10
Location: Wawa
|
#18
04 Jan 2012 20:41 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
No nie wolno ci się poddać gdy jesteś na finiszu. Kibicowałem ci bo wiele cierpliwości u ciebie i uporu. Sprawdziłem układ i z grubsza jest ok , zakładam że nie ma zwarć między ścieżkami a punktami bo w paru miejscach to podejrzanie wygląda to problem leży w scalaku i może to być nowy 741 lub TL071. Jeżeli już się poddasz daj maila to podam ci co dalej.
|
|
| Back to top |
|
|
pimpuk
Poziom 15
Joined: 26 Feb 2006
Posts: 250
Location: Ożarów Maz.
|
#19
04 Jan 2012 20:51 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Przepraszam chodzi o diody 1N4148.
Te co podałem to Zenery.
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#20
04 Jan 2012 22:10 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| pimpuk wrote: |
| Spróbuj dać mu więcej powera, na początek zasil układ 12V i wywal ten rezystor 100ohm, co siedzi między siódmą nogą a baterią. |
Co do rezystora zgoda, natomiast zasilenie z 12V nie zmieni wzmocnienia.
| pimpuk wrote: |
| Ja bym zastąpił te diody LEDami jak w Marshallu Drive Master. |
Nie ten kierunek zmian - diody krzemowe przycinają przy 0,6V a diody LED przy dwa..trzy razy większym.
Jak zmieniać diody to na germanowe.
Co do sedna - regulacja potencjometrem Gain daje cokolwiek?
|
|
| Back to top |
|
|
radocha
Poziom 21
Joined: 08 Mar 2003
Posts: 1106
Location: Gliwice
|
#21
04 Jan 2012 22:11 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
jeśli wzmacnia - ale marnie - pewnikiem wartości sprzężenia zwr do luftu. Na rezystorach napisane co trzeba paskami - z tego co widzę na fotkach. Jeśli nie ma gdzieś zimnego luta (a może być, topornie to polutowałeś) - sprawdź wartości kondensatorów.
Równolegle z 1Mohm - tym co odpowiada za podanie nap. sprz. zwrotnego z out na -in - z nogi 6 na 2 - widzę kondensator.
Owszem, powinien być - by op-amp nie ocipiał przy jakichś nietypowych sytuacjach.
Powinno być 15 do ok 220 pF - zależy ile siary chcesz mieć na przesterze.
Jeśli większa pojemność - np 220 nF- zeżre wzmocnienie.
Ten co tu:
http://schematicwiring.com/musical-instrument/dod-overdrive-250-guitar-effect-schematic-diagram/
idzie z nogi 2 w kierunku masy przez rez. 47k(ty masz chyba4,7k - też może być) i Pot 500k - powinien być ok 47nF. Jeśli mniej - np 47pF - zeżre wzmocnienie.
Co na nich napisane? - bo jak ci się zamieniły miejscami - to kiszka.
Aha, op ampa masz w podstawku - to podmień, po twoich manipulacjach - może być już do kitu.
Lepszy będzie przy tych zakresach rezystancji TL071, no i mniej szumieć będzie.741 w takim zastosowaniu - to się kiedyś używało, z rozpaczy - bo nic innego nie było.
ps
Newralgiczne - w przypadku za małego wzm - zimne luty to w gałęzi - to od nóżki 2 - kond. 47nF, rez 47k druty - potencjometr - znów odrutowanie.
Jeśli gdzieś po drodze w tej gałęzi jest "brudna przerwa" - i jeśli zamiast przez tą gałaź napięcie sprz. zwrotnego dzieli się przez jakieś megaomy wilgoci i brudu - to właśnie jest słabe wzmocnienie.
Często winne są nity w potencjometrze - zwłaszcza jeśli tani i przegrzałeś mu nogi albo odginałeś nieostrożnie - wtedy ten blaszkowy nit między nogą a ścieżką oporową albo ślizgaczem daje marny kontakt.
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#22
04 Jan 2012 23:07 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Regulacja gain nie daje zupełnie nic, wiec to raczej nie jest problem z słabym wzmocnienem , tlyko po prostu jego brakiem, pozbyłęm sie rezystora 100om i nadal zupełenie nic, przy czym potencjometr głośnosci nadal działa,
Aby rozwiać wątpliwości związane z zimnymi lutami, zwarciami etc. jutro wykonam nową płytkę już przez termotransfer i postyaram sie aby wszystko było łądne i ok :)
Wartści kondensatoró posprawdzane, ok. tak samo rezystorów.
Koło 1 Mom jest kondensator 27 pF.
Tam mam 47 nF
No ten jest oznacozny "473"a drugi "27"
Podstawkę zmienia i tl071, ale to już jutro :)
Poetncjometr jest nowy, wiec jest ok, a jak wczesniej móiłęm , jutro wykonam płytkę jeszcze raz,:)
Pozdrawiam i dziękuje za wsparcie!
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#23
05 Jan 2012 09:56 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| AngelOfFight wrote: |
| Regulacja gain nie daje zupełnie nic, |
A potencjometr jest sprawny (omomierzem sprawdź)?
Jaki efekt zwarcia go drutem?
| AngelOfFight wrote: |
| Poetncjometr jest nowy, |
Wymieniłeś uszkodzony na sprawny?
| AngelOfFight wrote: |
| jutro wykonam płytkę jeszcze raz |
A jakie zmiany na tej płytce chcesz wprowadzić?
|
|
| Back to top |
|
|
pimpuk
Poziom 15
Joined: 26 Feb 2006
Posts: 250
Location: Ożarów Maz.
|
#24
05 Jan 2012 10:34 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Jdubowski -> zasilanie 12v owszem, nie zmieni wzmocnienia. Poprawi natomiast parametry WO, który i tak powinien być zasilany napięciem symetrycznym ±15V.
Natomiast, jeśli chodzi o wzmocnienie, to analizując schemat z linku, który podałeś, mamy tutaj pewne modyfikacje.
Dołożony jest w obwód sprzężenia kondensator C5. Jak pisze Radocha, powinien tam być. Ja uważam, że jednak nie powinien.
Wiem, że nie jestem mocny w tych układach, ale na pierwszy rzut oka widać, że C5 i R6 stanowią układ całkujący, a C4 i R8 różniczkujący.
Dla mnie to nie ma sensu, tak samo jak istnienie R1.
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk
|
#25
05 Jan 2012 11:36 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
| pimpuk wrote: |
| Dołożony jest w obwód sprzężenia kondensator C5. Jak pisze Radocha, powinien tam być. Ja uważam, że jednak nie powinien. |
Powinien, bo zwiększa stabilność pracy wzmacniacza (zmniejszenie wzmocnienia ze wzrostem częstotliwości).
| pimpuk wrote: |
Wiem, że nie jestem mocny w tych układach, ale na pierwszy rzut oka widać, że C5 i R6 stanowią układ całkujący, a C4 i R8 różniczkujący.
Dla mnie to nie ma sensu |
Ma sens, ale patrzenie na to przez optykę całkujący/rózniczkujący zaciemnia widzenie ;)
C4 byc musi by dla DC zachować wzmocnienie bliskie 1, natomiast zwróciłeś moją uwagę na to że w porównaniu z układem wzorcowym R6 zmniejszono 10-krotnie bez zmiany C4, stąd jako C4 zastosowałbym elektrolit 1mikroF.
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#26
05 Jan 2012 20:11 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Zmian na płytce żadnych nie wprowadzam, po prostu wykonam ją termotransferem , aby jakośc płytki byłą lepsza, nie nie było żadnych nie pewności czy nie ma gdzieś zwarć :)
Chociaż dokonywałem pomiarów. i teoretycznie było ok. Zresztą nawet mi się ta płytka nie podobała.
Tak, potencjomater uszkodozny, na sprawny wymieniłem , chociaż nie mam pojęcia dlaczego był uszkodzony, mogło mu zaszkodzić zmiana tempreatury?. Od razu jak paczka ze wszystkim przyszłą zacząłęm lutoiwać, a było zimno na zewnątrz.
ten potencjometr sprawny, a psrawdzałęm multimetrem, sparwdzajać oporność w różnych położeniach na gełki. tamten nie działął :),
Dzisiaj ze względu an brak czasu zdąże tlyko wytrawić płytkę :) Jyutro wszyskto polutuje i napisze z jakim efektem :)
Edit: W domu nie mam dostępu do drukarki laserowej, wydrukowany schemat płytki okazał sie żbyt wielki i nie pasują punkty pod nóżki scalaka, w żwiązku z tym płytkę bd miał najprędziej w poniedziałek,
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#27
06 Jan 2012 17:19 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Mam jeszcze pytanie, macie jeszcze jakieś pomysły co mozę być nie tak, poza zwarciami, zimnymi lutami, na płytce? Jeśli nie, to wykonam płytkę i jak wszystko bedzie ok to super, a jak nie to nei ma sensu dalej tego ciągnąć:) i zamknę temat Za dużo zachodu i wysiłku waszego i mojego..
|
|
| Back to top |
|
|
robert106
Poziom 15
Joined: 04 Apr 2009
Posts: 268
Location: Końskie
|
#28
07 Jan 2012 12:24 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Dodam swoje trzy grosze. Te efekty składaliśmy na przełomie lat 80-tych i 90-tych i jedyną wtedy rzeczą która nas dziwiła to taka, że jeśli kondensator (C4) był inny niż foliowy, nie było efektu, może tu u Ciebie jest tak samo? Jeśli możesz zamień go. Pozdrawiam
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#29
07 Jan 2012 19:10 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|
Ok, zamontuje taki w poniedziałek :) i sprawdze
Pozdrawiam
Edit: Przepraszam, ale nei dałęm rady na wczoraj wykonać i sparwdzić, najprawdopopodobniej uda mi sie dopiero na piątek :)
Pozdrawiam
|
|
| Back to top |
|
|
Google
|
| #
07 Jan 2012 19:10 |
|
|
|
|
|
| Back to top |
|
|
AngelOfFight
Poziom 5
Joined: 29 Dec 2009
Posts: 14
|
#30
13 Jan 2012 23:43 Re: Efekt gitarowy - prośba o lokalizację problemu |
|
|
|

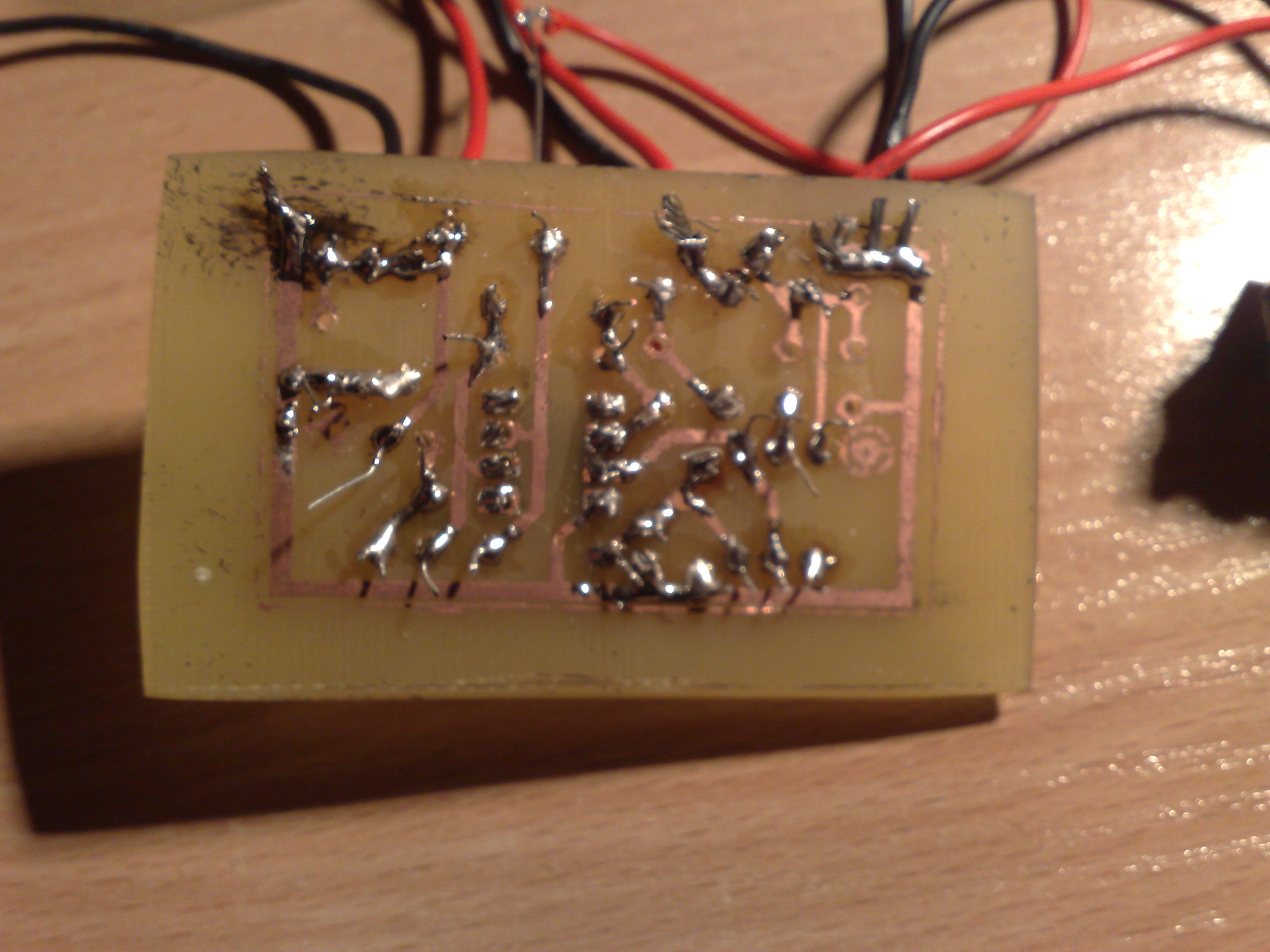

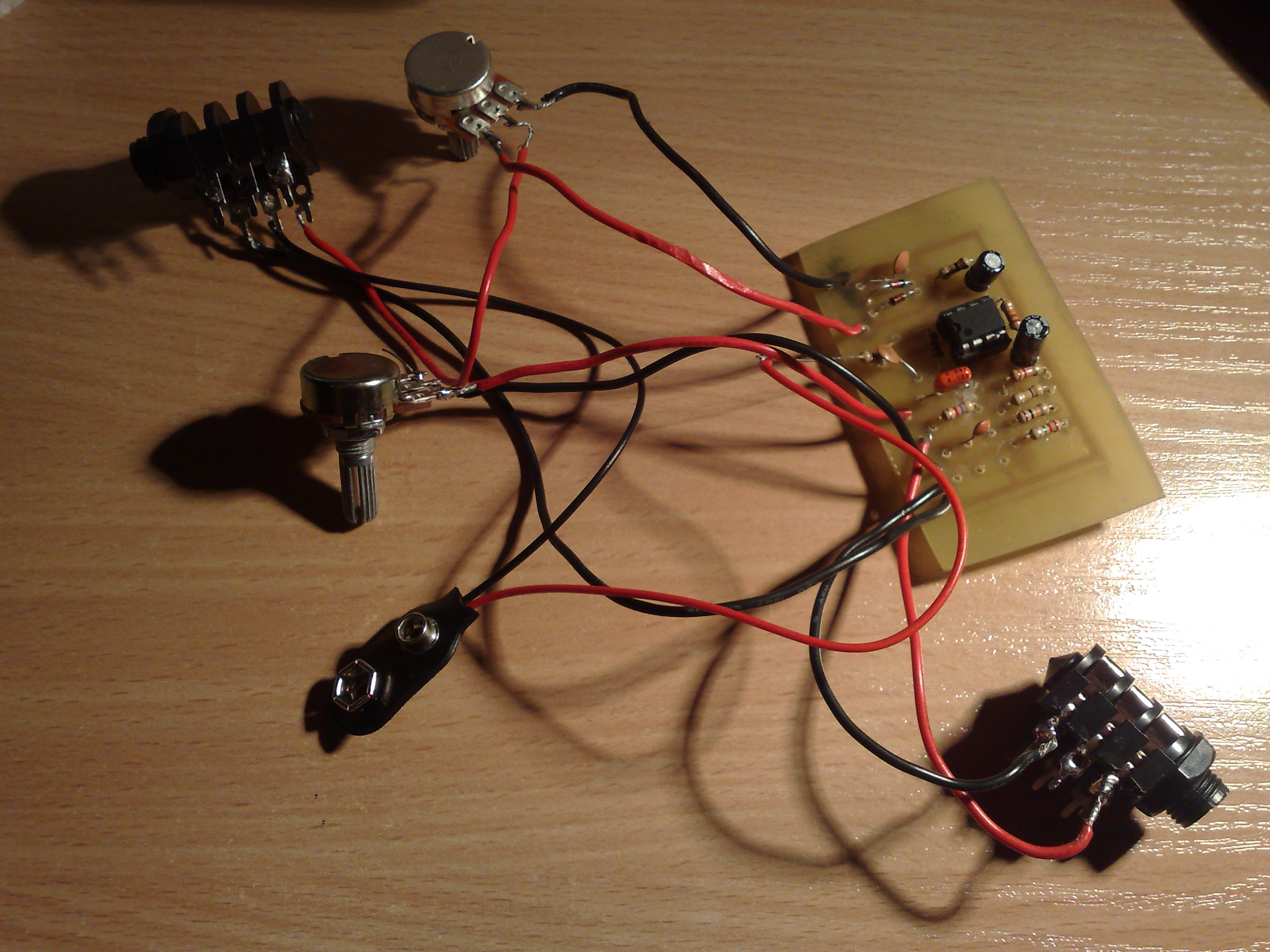

Z wielką radością chciałym zakomunikować że efekt w końcu ruszył, Problemem był albo ten kondensator foliowy albo zwarcie na płytce ( miernik nic takiego mi nie powiedział). Nie mam zamiaru srawdzać, jutro zamieszczę zdjęcia i może próbkę dźwięku. Zależnie od czasu. Dzięki wszystkim za pomoc :)
Pozdrawiam
Edit

Temat zamykam
|
|
| Back to top |
|
|
