 #2
07 Jan 2012 01:12 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
¦cieżki zawsze "zakręca" się pod k±tem 45st (nie pytaj dlaczego, taka zasada).
Nie rób pół okr±głych ¶cieżek, ¶cieżkę od LED3 do R3 poprowadĽ prosto (bez tego uskoku na wysoko¶ci "czerwonej ¶cieżki", ¶cieżkę od LED3 poprowadĽ prosto do R_ZAS, przy LED5 zlikwiduj podwójne pady. Czerwone ¶cieżki przy R3 mog± i¶ć pod rezystorem (po co robić na drugiej warstwie). Czerwon± ¶cieżkę przy R5 pu¶ć pod R4, to samo przy R7 i R6 (po co robić na drugiej warstwie).
|
|
| Back to top |
|
|
wolin
Poziom 13
Joined: 11 Nov 2005
Posts: 136
Location: WRocław
|
#3
07 Jan 2012 02:42 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
Jeszcze z czysto funkcjonalnych powiększ pady od przelotek, bo masz dużo miejsca a przy takich możesz mieć problemy z powierceniem tego. Wygodniej jest również stosować przelotki okr±głe nie kwadratowe
|
|
| Back to top |
|
|
Google
|
| #
07 Jan 2012 02:42 |
|
|
|
|
|
| Back to top |
|
|
00qwerty0011
Poziom 2
Joined: 07 Jan 2012
Posts: 2
|
#4
07 Jan 2012 05:21 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
A ja bym to widział tak:
Tak na szybko zrobione, także proszę wybaczyć niektóre nierówno¶ci etc...
Pozrawiam.
| Filename: |
LED Atmega8 Gotowe do wydruku_v1.rar |
Download |
| Contents: |
|
| Filesize: |
5.58 KB |
| Punkty: |
0 |
|
|
| Back to top |
|
|
Bonkot
Poziom 23
Joined: 21 Sep 2004
Posts: 3188
Location: Lublin
|
#5
07 Jan 2012 13:17 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
Witam
A może by szanowni pomagaj±cy zwrócili uwagę na poprawno¶ć schematu. Tak niechlujnie i z tyloma błędami już dawno nie widziałem.
Tyle razy już było "wałkowane" jak poprawnie tworzyć projekty, ale autorowi nawet nie chciało się zajrzeć do tych tematów. Ba nawet zajrzenie di noty katalogowej "Atmega8" było dla niego zbyt dużym wysiłkiem.
Projekt nadaje się tylko do kosza, a dodatkowo dla kolegi "00qwerty0011" "pochwała" od moderatora za działanie niezgodne z regulaminem.
Pozdrawiam.
|
|
| Back to top |
|
|
Artur Giżycko
Poziom 11
Joined: 25 Aug 2010
Posts: 60
Location: Giżycko
|
#6
 07 Jan 2012 15:01 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
Kolego 00qwerty0011 chętnie skorzystałbym z twojego schematu ale muszę utworzyć z tego ładn± ósemkę. To powinno wygl±dać mniej więcej tak:
Edit:

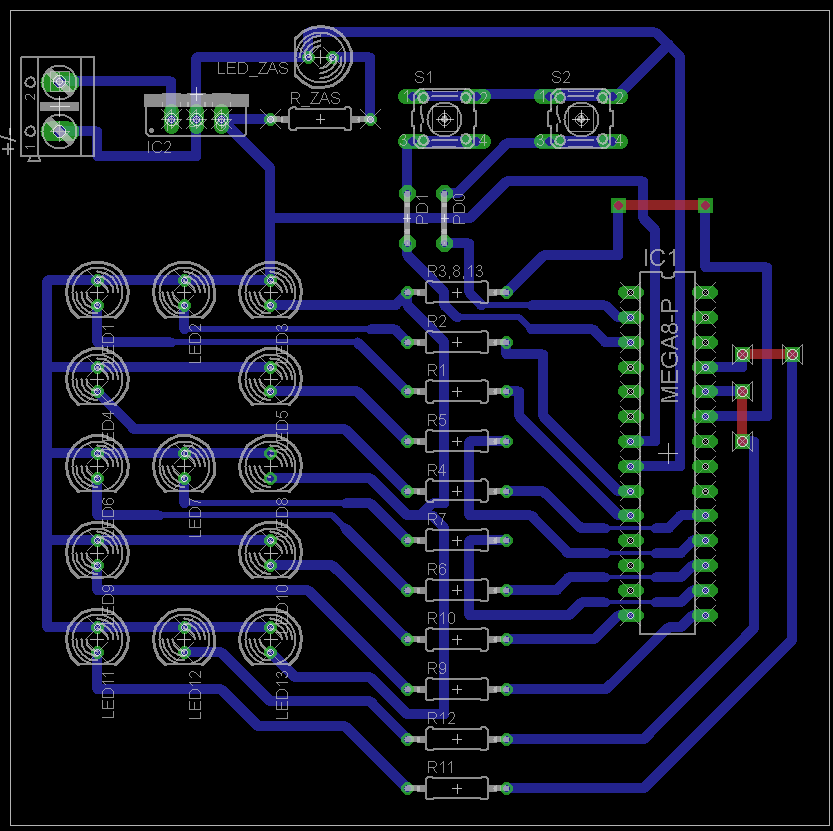

Troszkę zmieniłem wygl±d ¶cieżek (poprawiłem te zaokr±glenia, czerwone ¶cieżki przy R3, zwiększyłem pady od przelotek, do LED 3,8,13 ¶cieżki również pod rezystorami).
|
|
| Back to top |
|
|
Google
|
| #
07 Jan 2012 15:01 |
|
|
|
|
|
| Back to top |
|
|
miszczo997
Poziom 18
Joined: 23 Mar 2009
Posts: 492
Location: Lubartów
|
#7
07 Jan 2012 16:59 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|

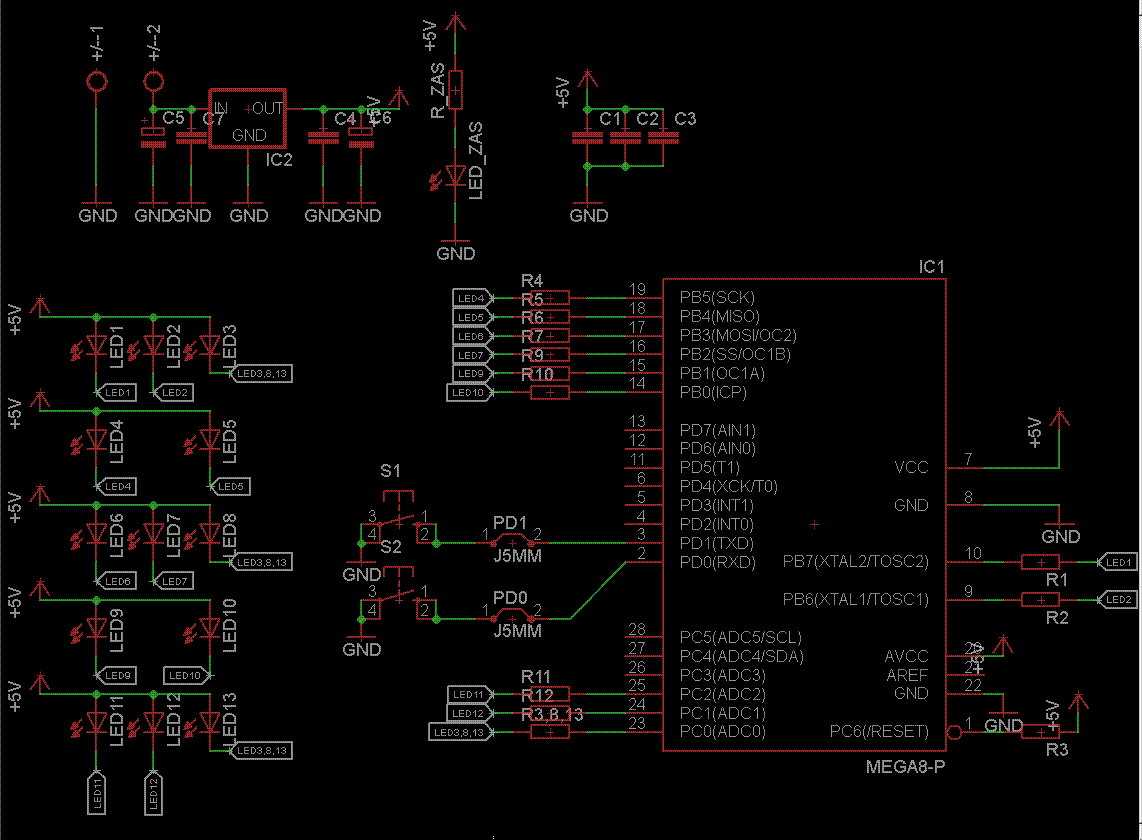

Najpierw popraw schemat do takiej postaci, dopiero póĽniej ułóż płytkę i oczekuj dalszej pomocy.
Jest tu uwzględnione absolutne minimum wymagane do poprawnej pracy. Wysil się trochę sam i znajdĽ warto¶ci elementów.
Na twoim miejscu zmieniłbym jeszcze podł±czenie I i II leda do pinów 13(PD7) i 12(PD6). Nie rozumiem też podł±czenia 3 diod do jednego pinu.
Zainteresuj się także tym
http://en.wikipedia.org/wiki/Charlieplexing
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#8
07 Jan 2012 19:57 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
Z tego co widzę to ta poprawiona płyta zawiera pewne niedoci±gnięcie. Mianowicie wygl±da na to, że Kolega Artur Giżycko na czę¶ci pól lutowniczych ręcznie wstawia otwory narzędziem Hole. Widać to między innymi na polach lutowniczych układu IC1 w postaci graficznego znaczku podobnego do "x" na polach lutowniczych tego układu. Rezystory w obwodach diod LED nie posiadaj± takich dodatkowych otworów. Nie ma potrzeby dodatkowego wstawiania otworów na polach lutowniczych. Zawarte s± one już w tych polach w elementach bibliotecznych.
|
|
| Back to top |
|
|
Artur Giżycko
Poziom 11
Joined: 25 Aug 2010
Posts: 60
Location: Giżycko
|
#9
07 Jan 2012 20:06 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
Jako¶ nie pomy¶lałem bo i tak jak trzeba wydrukować to odznaczam te warstwy.
Ale to chyba nie ma jakiego¶ większego znaczenia w schemacie :P
Schemat się poprawi w najbliższym czasie. W końcu to podstawa.
|
|
| Back to top |
|
|
miszczo997
Poziom 18
Joined: 23 Mar 2009
Posts: 492
Location: Lubartów
|
#10
07 Jan 2012 23:19 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
Człowieku taki układ nie będzie działać. Do poprawnej pracy stabilizatora potrzeba dodać kondenstaory elektrolityczne przed i po stabilizatorze. Musisz też podł±czyć avcc i agnd. Najpierw zajrzyj do datasheeta, a dopiero póĽniej bierz się za projektowanie!
|
|
| Back to top |
|
|
Artur Giżycko
Poziom 11
Joined: 25 Aug 2010
Posts: 60
Location: Giżycko
|
|
| Back to top |
|
|
Bonkot
Poziom 23
Joined: 21 Sep 2004
Posts: 3188
Location: Lublin
|
#12
08 Jan 2012 16:47 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
| Artur Giżycko wrote: |
Dobra ułożyłem płytkę.
Proszę sprawdzić. |
Witam
Tu nie ma co sprawdzać, bo jak pisałem poprzednio i pisali o tym inni, projekt nadaje się tylko do ¶mieci. A wstawianie następnych postów nic nie wnosz±cych bez uwzględniania uwag innych (nie tylko moich) jest najzwyklejszym nienależnym nabijaniem sobie punktów. W takiej formie dyskusji (chociaż żadna dyskusja tu nie występuje) moderator powinien już dawno zamkn±ć temat.
Pozdrawiam.
|
|
| Back to top |
|
|
Google
|
| #
08 Jan 2012 16:47 |
|
|
|
|
|
| Back to top |
|
|
Artur Giżycko
Poziom 11
Joined: 25 Aug 2010
Posts: 60
Location: Giżycko
|
#13
08 Jan 2012 17:02 Re: Pro¶ba o sprawdzenie schematu i PCB |
|
|
|
A więc zamykam temat.
Problem rozwi±zany.
|
|
| Back to top |
|
|
