 08 Jan 2012 12:57 Sprawdzenie poprawności PCB |
|
|
|
Witam

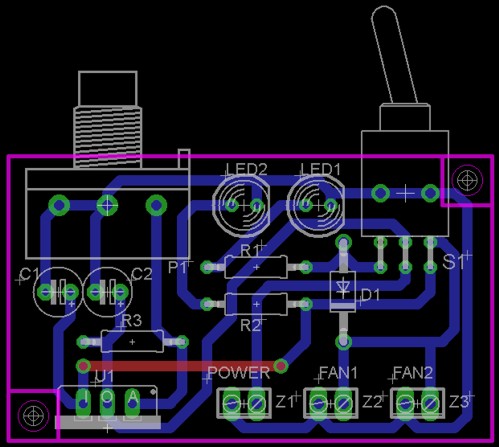

Czy ta płytka jest poprawna?
Jest to układ do sterowania prędkością wentylatorów w PC'cie w zakresie 5-10v(na potencjometrze) - OFF - 12v.
prosiłbym także o pomoc w doborze rezystorów i potencjometru.
Objaśnienia:
D1 - dioda LED niebieska
D2 - dioda LED żółta
prze. - przełącznik 3-pozycyjny 1- obwodowy
pot. - potencjometr linowy
FAN1 i FAN2 -wyjścia na wentylatory
Schemat na płynną regulację wziąłem z tego tematu:
http://www.elektroda.pl/rtvforum/topic2058022.html
PCB projektowane w PCBArtist, jakby koś potrzebował, niech pisze.
|
|
| Back to top |
|
 |
Google
|
| #
08 Jan 2012 12:57 |
|
|
|
|
|
| Back to top |
|
|
excray
Poziom 21
Joined: 05 Jan 2003
Posts: 1134
Location: ze wsi
|
#2
08 Jan 2012 13:10 Re: Sprawdzenie poprawności PCB |
|
|
|
Może być.
|
|
| Back to top |
|
|
duke_luke
Poziom 11
Joined: 05 Jan 2008
Posts: 64
Location: Gliwice
|
#3
08 Jan 2012 15:59 Re: Sprawdzenie poprawności PCB |
|
|
|
Płytka będzie działać, ale warto wprowadzić w niej kilka zmian, przede wszystkim unikałbym na Twoim miejscu załamań ścieżek pod kątem 90 stopni, lepiej to zrobić łamiąc ścieżkę dwa razy pod kątek 45 stopni, tutaj być może nie ma to znaczenia, ale jeśli myślisz o robieniu kiedyś bardziej skomplikowanych projektów to jest to więcej niż wskazane. Druga rzecz, to możesz tą płytkę mocno zmniejszyć, spokojnie zmieścisz te elementy bez probelmu na mniejszym PCB. Możesz również puste miejsca na PCB wypełnić polygonem podłączonym do GND. Poza tym projekt jest bardzo prosty, więc nie ma w nim jakichś rażących błędów.
Pozdrawiam
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#4
08 Jan 2012 20:51 Re: Sprawdzenie poprawności PCB |
|
|
|
Żeby zweryfikować poprawność płytki to powinien do niej być dołączony schemat, bo z samego rysunku to nie wiele wynika. Na płytce masz dwie diody D1 i D2, które wyglądają jak zwykłe diody prostownicze, w opisie do płytki piszesz o diodach LED. Nie wiem czemu, ale te diody LED są włączone szeregowo z wentylatorami. Jeśli diody te mają pełnić rolę kontrolek działania układu to powinny być włączone równolegle do obwodu wraz z rezystorami ograniczającymi ich prąd, aby nie uległy uszkodzeniu. Ponadto przy układzie LM317T należny dodać małe kondensatory na wejściu i wyjściu układu. Bez nich układ może się wzbudzać i być powodem zakłóceń.
|
|
| Back to top |
|
|
excray
Poziom 21
Joined: 05 Jan 2003
Posts: 1134
Location: ze wsi
|
#5
08 Jan 2012 21:00 Re: Sprawdzenie poprawności PCB |
|
|
|
| Christophorus wrote: |
| Na płytce masz dwie diody D1 i D2, które wyglądają jak zwykłe diody prostownicze |
On ma tam przełącznik i albo podaje na wentylki pełne 12V abo przez LM317. Diody na płytce są zwykłymi diodami prostowniczymi zabezpieczającymi układ LM317 przy przełączeniu wentylatorów na 12V.
|
|
| Back to top |
|
|
Google
|
| #
08 Jan 2012 21:00 |
|
|
|
|
|
| Back to top |
|
|
radek501
Poziom 2
Joined: 08 Jan 2012
Posts: 4
|
#6
08 Jan 2012 21:08 Re: Sprawdzenie poprawności PCB |
|
|
|
Diodę D1 wstawiłem po to aby prąd nie płyną do wyjścia LM'a przy przełączeniu na 12v. A skoro dioda to pomyślałem, że może pełnić również role kontrolki( stąd pojawia się równeż D2 jako most 12v i kontrolka ). Jeśli nic nie stoi na przeszkodzie mogę z nich zrezygnować i zamienić przełącznik z 1- na 2-obwodowy.
|
|
| Back to top |
|
|
Google
|
| #
08 Jan 2012 21:08 |
|
|
|
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#7
08 Jan 2012 23:05 Re: Sprawdzenie poprawności PCB |
|
|
|
| excray wrote: |
| Christophorus wrote: |
| Na płytce masz dwie diody D1 i D2, które wyglądają jak zwykłe diody prostownicze |
On ma tam przełącznik i albo podaje na wentylki pełne 12V abo przez LM317. Diody na płytce są zwykłymi diodami prostowniczymi zabezpieczającymi układ LM317 przy przełączeniu wentylatorów na 12V. |
| radek501 wrote: |
(...)
Objaśnienia:
D1 - dioda LED niebieska
D2 - dioda LED żółta
prze. - przełącznik 3-pozycyjny 1- obwodowy
pot. - potencjometr linowy
FAN1 i FAN2 -wyjścia na wentylatory |
Z opisu wynika jednak, że mają lub miały być to być diody LED. Ponadto wentylatory nie będą zasilane w tym układzie pełnym napięciem 12V, bo przy włączonej szeregowo z wentylatorami diodzie D2 wystąpi na niej spadek napięcia.
|
|
| Back to top |
|
|
excray
Poziom 21
Joined: 05 Jan 2003
Posts: 1134
Location: ze wsi
|
#8
08 Jan 2012 23:10 Re: Sprawdzenie poprawności PCB |
|
|
|
| Christophorus wrote: |
| Z opisu wynika jednak, że mają lub miały być to być diody LED. |
No to zwracam honor. W takim razie nie może tak być.
| radek501 wrote: |
| Diodę D1 wstawiłem po to aby prąd nie płyną do wyjścia LM'a przy przełączeniu na 12v. A skoro dioda to pomyślałem, że może pełnić również role kontrolki( stąd pojawia się równeż D2 jako most 12v i kontrolka ). Jeśli nic nie stoi na przeszkodzie mogę z nich zrezygnować i zamienić przełącznik z 1- na 2-obwodowy. |
Nie musisz. Diody na schemacie dajesz prostownicze a dodatkowo od każdego skrajnego wyprowadzenia przełącznika dajesz LED z opornikiem 1k do masy i masz już również sygnalizację.
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#9
08 Jan 2012 23:22 Re: Sprawdzenie poprawności PCB |
|
|
|
Dlatego ważne jest dając do sprawdzenia płytkę należy także dołączyć schemat. Ten z podanego linku został poddany drobnym zmianom (diody D1 i D2) i już się różni od "oryginału". Trzeba się domyślać do i jak zostało zmodyfikowane. W przypadku rozbudowanych układów nie jest to w zasadzie możliwe na podstawie samej płytki. Płytka może wyglądać na poprawną, ale układ może zawierać błędy projektowe. Ten układ jest bardzo prosty i można wychwycić nieścisłości. Jeśli była by to rozbudowana płytka bez schematu to błędów w samym projekcie w zasadzie nie da się wychwycić.
|
|
| Back to top |
|
|
radek501
Poziom 2
Joined: 08 Jan 2012
Posts: 4
|
#10
09 Jan 2012 01:19 Re: Sprawdzenie poprawności PCB |
|
|
|

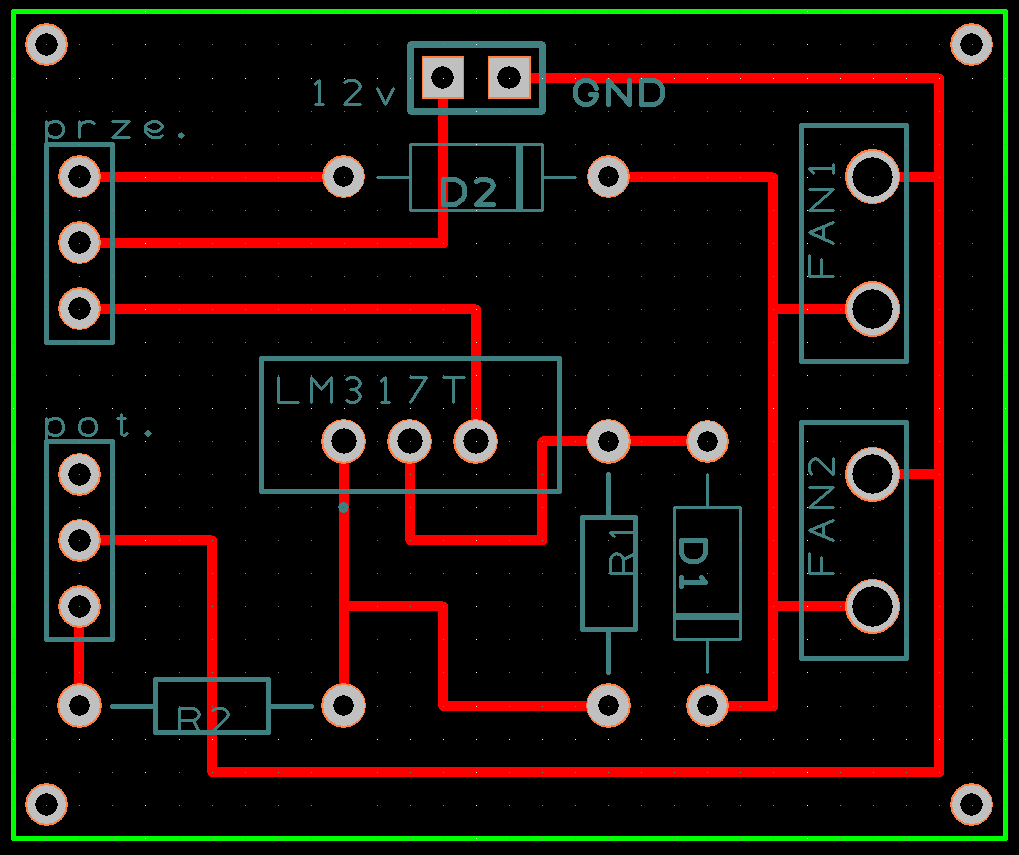

Wysyłam poprawiony projekt płytki pcb:
Przełącznik zmieniłem na 2-obwodowy. Diody LED (D3 i D4) będą poza obudową.
Prosiłbym o pomoc w doborze diod prostowniczych (D1 i D2) przy rezystorach:
R1 - 240 Ohm (lub inny, w zależności od D1)
R2 - 750 Ohm
potencjometr - linowy 1k Ohm
Jeśli nadal jest coś źle, proszę pisać.
|
|
| Back to top |
|
|
Google
|
| #
09 Jan 2012 01:19 |
|
|
|
|
|
| Back to top |
|
|
excray
Poziom 21
Joined: 05 Jan 2003
Posts: 1134
Location: ze wsi
|
#11
09 Jan 2012 01:25 Re: Sprawdzenie poprawności PCB |
|
|
|
Diody w zasadzie dowolne o prądzie min 1A. 1N4001 - 1N4007, BYP401
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#12
09 Jan 2012 13:59 Re: Sprawdzenie poprawności PCB |
|
|
|
Według mnie projekt płytki dalej nie wygląda najlepiej, ponieważ rezystory R3 i R4 są poza płytką, na której jest na tyle miejsca aby je tam umieścić. Brak punktów lutowniczych przy przełączniku do podłączenia tych rezystorów. Według mnie dioda D2 jest zbędna bo poza spadkiem napięcia na niej nic nie daje. Przed "cofaniem" napięcia do wyjścia układu LM317 zabezpiecza dioda D1, która także powoduje spadek napięcia. Także rezystor R2 może być zbędny w niektórych przypadkach. Układ LM317 można by umieścić przy krawędzi płytki, tak aby w przypadku jego nadmiernego nagrzewania się można było łatwo przymocować radiator.

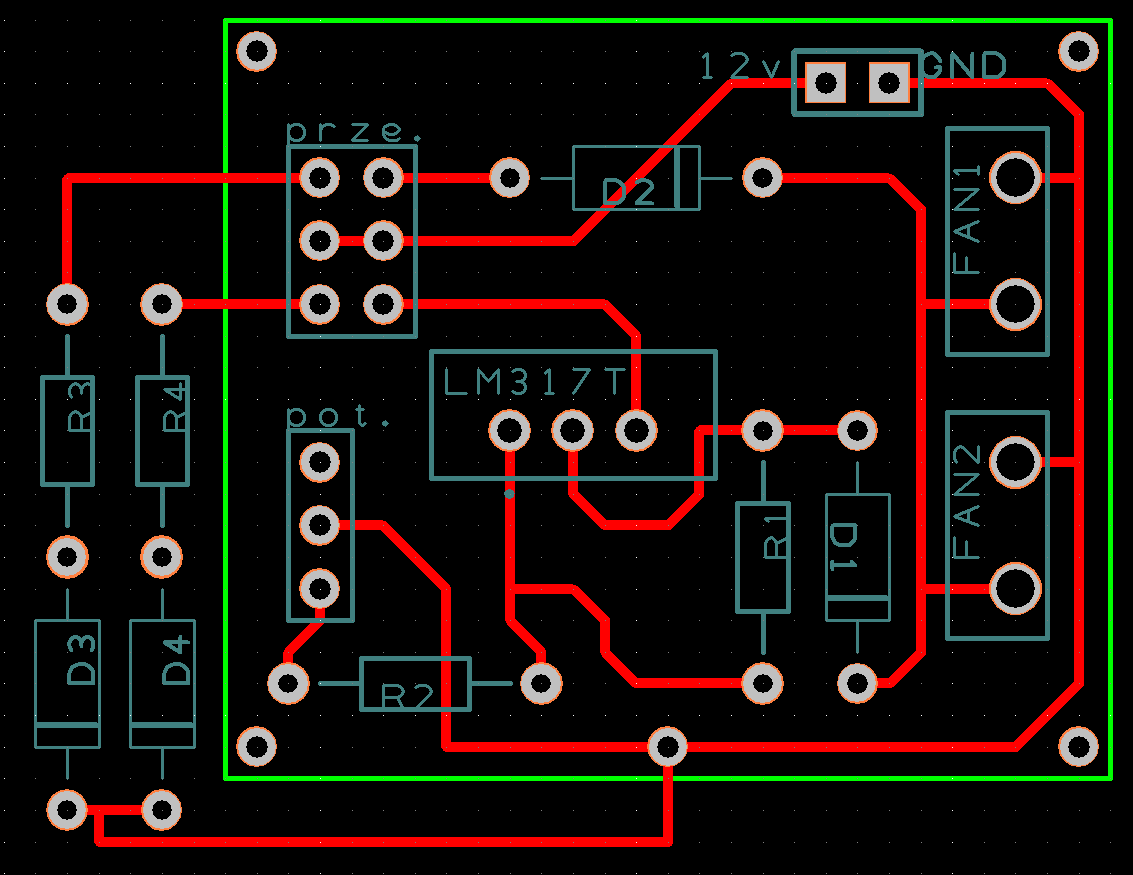

Tak mogła by wyglądać przykładowa płytka.
