 17 Jan 2012 18:42 Unitra PW-9013 grzanie rezystorów |
|
|
|
Witam serdecznie.
Udało mi się zdobyć wzmacniacz Unitry PW-9013 który niestety nie działa(ł).
Sytuacja wygląda następująco:
Na początku po podłączeniu do zasilania nie zaskakiwał przekaźnik, okazało się, że na wyjściach obu kanałów jest składowa stała co uniemożliwiało załączenie. Przyczyna okazały się rezystory R152 i R252, które były upalone (rozwarte). Po ich wymianie przekaźnik zaskakuje i wzmacniacz gra jednak przy większym wysterowaniu wymienione rezystory strasznie się grzeją (po 15s zaczynają lekko dymić więc temp jest za wysoka :) ). Przy małej głośności nie ma tego problemu.
Zgodnie ze schematem, który można znaleźć pod TYM adresem, pomiędzy rezystorami R258 i R257 oraz R157 i R158 powinno być 16,7V napięcia zmiennego, ja mam tam 0stałego i 0 zmiennego. Poniżej zamieszczam rysunek, który powinien rozjaśnić nieco sytuację:
Dodatkowo od początku grzeją się rezystory R145 i R245 ale nie są tak gorące jak te wymienione.
Na załączonym rysunku zaznaczyłem dodatkowo pomierzone napięcia.

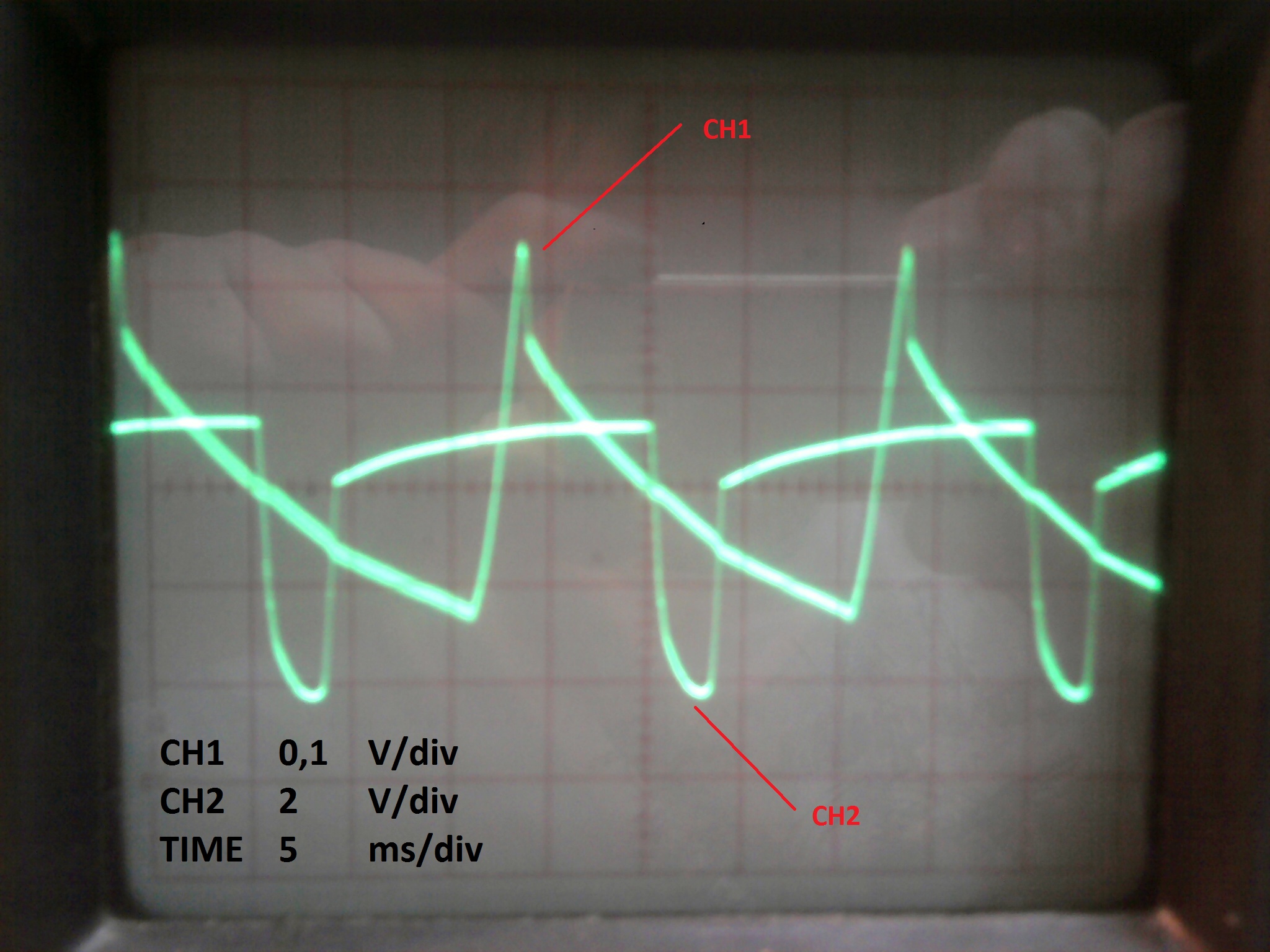

Co mnie jeszcze niepokoi i wydaje mi się dziwne to sygnał na Bazach końcówek mocy, zrzut z oscyloskopu przedstawiam poniżej:
Ma ktoś jakieś pomysły czego teraz się złapać? Dodam, że końcówki mocy sprawdzone i wydają się być dobre. Dziwi mnie również że padły oba kanały jednocześnie (tak mówił poprzedni właściciel).
Pozdrawiam
|
|
