 #121
02 Feb 2012 18:57 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
| Mam transformator który daje wtórne ~12V i jest to jedyny jaki obecnie posiadam. Nie wiem czy można by użyć trafo które obecnie służy mi jako sieciowe ponieważ nie wiem czy to uciągnie.(jak pytałem na forum czy moje trafo uciągnie atomica i końcówkę Hi-Octane to odpowiedziano mi że tak ale wręcz na styk) Z kondensatorem będzie problem bo stałego o podanej wartości nie będę miał nie mógłby być elektrolit o wartości 0,47uF/80V |
Kondensator ma być niepolaryzowany, a więc elektrolityczny tu nie nadaje się.
To inaczej; czy schemat obwodu żarzenia jest identyczny jak w źródle, a które podałeś w tytułowym poście: http://www.ax84.com/static/hioctane/AX84_Hi-Octane_101004.pdf :?:
|
|
| Back to top |
|
 |
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#122
 02 Feb 2012 18:59 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
Obwód żarzenie jest identyczny.
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#123
02 Feb 2012 19:24 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
| Obwód żarzenie jest identyczny. |
OK. to odszukaj tę szynę obwodu żarzenia co nie jest podłączona do punktu oznaczonego przez A - w kwadraciku - na schemacie, czyli do katody lampy EL84.
I tę niepodłączoną, j/w, szynę podłącz przewodem do pinu 3 - katoda - lampy V3A, czy V2.2 (a jej w podstawce nie ma być).
Potencjometr VR3 skręć na zero, a woltomierz/multimetr pozostaw podłączony do rezystora anodowego i na DC 200V, ale po nagrzaniu się lampy, kiedy już załączysz zasilanie tego wzmacniacza, przełączysz go poprzez pozycję OFF na zakres 200V AC - tylko tak, najkrótszą drogą.
Jak już to zrobisz to zaobserwuj co wskazuje woltomierz i nic nie przełączając wyłącz zasilanie - abyś mógł spokojnie tu opisać co zaobserwowałeś.
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#124
02 Feb 2012 19:35 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
Upewnię się czy wszystko zrozumiałem:
Podaje jeden przewód żarzenia na 3pin drugiej lampy a ją wyjmuje czyli tak naprawdę podaje żarzenie na rezystor 100k. Potencjometr bass skręcam na min( a co z reszta potencjometrów?). Włączam wzmacniacz i czekam jak lampy się nagrzeją wtedy ustawiam miernik na DC 200V zapamiętuje wskazania i odcinam zasilanie dalej obserwując woltomierz.
Dobrze zrozumiałem?
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#125
02 Feb 2012 19:59 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
Upewnię się czy wszystko zrozumiałem:
Podaje jeden przewód żarzenia na 3pin drugiej lampy a ją wyjmuje czyli tak naprawdę podaje żarzenie na rezystor 100k. |
Tak, a dalej sygnał ten przedostanie się na siatkę pierwszą EL84.
| maskota94 wrote: |
| Potencjometr bass skręcam na min (a co z reszta potencjometrów?). |
Nie, VR3 (od bassu) na max. czyli w pozycję 1, a VR4 też na max. czyli w pozycję 1, a VR2 bez znaczenia.
Potencjometr regulacji wzmocnienia - VR1 - na minimum czyli w pozycję 3.
| maskota94 wrote: |
Włączam wzmacniacz i czekam jak lampy się nagrzeją wtedy ustawiam miernik na DC 200V zapamiętuje wskazania i odcinam zasilanie dalej obserwując woltomierz. [zbędne]
Dobrze zrozumiałem? |
Prawie, patrz wyżej ...
|
|
| Back to top |
|
|
Google
|
| #
02 Feb 2012 19:59 |
|
|
|
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#126
02 Feb 2012 20:17 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| Quarz wrote: |
| Tak, a dalej sygnał ten przedostanie się na siatkę pierwszą EL84. |
Skoro potencjometr głośności jest skręcony na max lewo to chyba sygnał nie dochodzi do siatki lampy EL84?
Pomiaru dokonałem napięcie wyniosło 43V czyli o jeden wolt wzrosło. Tak powinno być?
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#127
02 Feb 2012 20:23 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
| Quarz wrote: |
| Tak, a dalej sygnał ten przedostanie się na siatkę pierwszą EL84. |
Skoro potencjometr głośności jest skręcony na max lewo to chyba sygnał nie dochodzi do siatki lampy EL84? |
I tu tak miało być, na 'odkręcenie' potencjometru głośności przyjdzie czas za chwilę - patrz niżej ...
| maskota94 wrote: |
| Pomiaru dokonałem napięcie wyniosło 43V czyli o jeden wolt wzrosło. Tak powinno być? |
Dla DC jeden wolt w te, czy we_w_te to bez znaczenia.
Ale miałeś przełączyć w pozycję AC i też zanotować wskazanie woltomierza.
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#128
02 Feb 2012 20:32 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
kurcze zapomniałem zaraz to zmierzę
Dodano po 8 [minuty]:
DC 43V
AC około 100V
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#129
02 Feb 2012 20:44 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
kurcze zapomniałem zaraz to zmierzę
Dodano po 8 [minuty]:
DC 43V
AC około 100V |
I tu go mamy ... :flasingsmile: ... najprawdopodobniej wzbudza się ten wzmacniacz ... :!: :!: :shock: ... oczywiście suwak VR1 miałeś skręcony na lewo - w pozycję 3, tak?
To teraz odłącz przewód od szyny żarzenia i następnie zewrzyj do masy suwak potencjometru od głośności VR1 pin-2.
A następnie przeprowadź, tak jak poprzednio, pomiar napięcia na rezystorze dla DC a potem dla AC - wyniki pomiarów tu zapodaj.
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#130
02 Feb 2012 20:47 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
Czyli odpiąć ten przewód żarzenia który podłączyłem do rezystora 100k. Rezystor 5,6k(na siatce EL84) dołączyć do masy i ponownie to samo mierzyć?
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#131
02 Feb 2012 20:50 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
| Czyli odpiąć ten przewód żarzenia który podłączyłem do rezystora 100k. Rezystor 5,6k (na siatce EL84) dołączyć do masy i ponownie to samo mierzyć? |
Tak, możesz i tak, ale drugą stronę tego rezystora do masy - nie tą końcówkę dołączoną do siatki pierwszej.
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#132
02 Feb 2012 21:01 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
Tak, tak rozumiem
Dodano po 10 [minuty]:
Napięcia są w miarę podobne
DC 41,5V
AC Wacha się pomiędzy 100-107V
Czyli wzmacniacz się wzbudza? Co to dla mnie oznacza? Jakieś duże wydatki czy raczej odwrotnie?
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#133
02 Feb 2012 21:12 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
Tak, tak rozumiem
Dodano po 10 [minuty]:
Napięcia są w miarę podobne
DC 41,5V
AC Wa[c]ha się pomiędzy 100-107V [patrz -> waHadło - dop. Quarz]
Czyli wzmacniacz się wzbudza? Co to dla mnie oznacza? Jakieś duże wydatki czy raczej odwrotnie? |
Wszystko na to wskazuje, ale jeszcze jedno badanie.
Szynę żarzenia, a która obecnie podłączona jest do katody EL84 - punkt A w kwadraciku - odłącz od katody a dołącz tę szynę poprzez rezystor ok. kilka kilomów do masy.
I wykonaj pomiary napięcia na DC oraz AC jak poprzednio.
A 'wydatki, to przekonstruowanie połączeń.
|
|
| Back to top |
|
|
Google
|
| #
02 Feb 2012 21:12 |
|
|
|
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#134
02 Feb 2012 21:15 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
O kur...... ehm kurde teraz zauważyłem że szyna żarzenia woglę nie była połączona z katoda EL84. To może przez to się to wszystko działo? Najmniejszy rezystor jaki znajdę to 220Ω nada się?
|
|
| Back to top |
|
|
Google
|
| #
02 Feb 2012 21:15 |
|
|
|
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#135
02 Feb 2012 21:23 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
| O kur...... ehm kurde teraz zauważyłem że szyna żarzenia woglę nie była połączona z katoda EL84. To może przez to się to wszystko działo? |
Też możliwe ...
| maskota94 wrote: |
| Najmniejszy rezystor jaki znajdę to 220Ω nada się? |
Pisałem o pojedyńczych kiloomach ...
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#136
02 Feb 2012 21:25 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
1,8k się nada?
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#137
02 Feb 2012 21:26 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
| 1,8k się nada? |
Tak ...
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#138
02 Feb 2012 21:35 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
DC 42,2V
AC 96,5-103,6V
Znaleźliśmy w końcu byka? Damy rade coś z tym zrobić?
Dodano po 59 [sekundy]:
Oczywiście rezystor siatkowy połączony z masą.
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#139
02 Feb 2012 21:45 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
DC 42,2V
AC 96,5-103,6V
Znaleźliśmy w końcu byka? Damy rade coś z tym zrobić?
Dodano po 59 [sekundy]:
Oczywiście rezystor siatkowy połączony z masą. |
Dla pomiaru na AC - gdyby wzmacniacz nie wzbudzał się - powinno być napięcie ok. zera.
To jeszcze inaczej - tę końcówkę od rezystora w siatce pierwszej dołącz zamiast do masy w dowolnym miejscu, to podłącz do minusa kondensatora elektrolitycznego w katodzie EL84, czyli do minusa C6.
I pomiary j/w.
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#140
02 Feb 2012 21:48 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
Akurat tam był podłączony...
Dodano po 1 [minuty]:
I rezystor od szyny żarzenia też:|
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#141
02 Feb 2012 21:51 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
Akurat tam był podłączony...
Dodano po 1 [minuty]:
I rezystor od szyny żarzenia też:| |
Ostatnie badanie - wartość rezystancji rezystora (antyparazytowego) w siatce pierwszej EL84 zwiększ radykalnie, np. do ok. 100kΩ.
I pomiary jak poprzednio.
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#142
02 Feb 2012 22:00 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
Rezystor 100k w siatce
Napięcia:
DC 47,7V
AC nadal około 100V
Dodano po 28 [sekundy]:
megę już wstawić właściwy rezystor?
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#143
02 Feb 2012 22:04 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
Rezystor 100k w siatce
Napięcia:
DC 47,7V
AC nadal około 100V
Dodano po 28 [sekundy]:
megę już wstawić właściwy rezystor? |
Niech pozostanie ...
Zrób jutro fotki od strony montażowej - bez przeróbki połączeń w stopniu końcowym nie obędzie się.
A ja do jutra obmyślę jeszcze jedno badanie, ale muszę sobie coś policzyć.
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#144
02 Feb 2012 22:05 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
ok to do jutra.
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#145
02 Feb 2012 22:06 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
| ok to do jutra. |
Dobranoc - do jutra, ale do po 15 ... :idea: :D
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#146
03 Feb 2012 14:09 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
Szeregowy melduję się do dalszej pracy. Co robimy szefie? :D
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#147
03 Feb 2012 14:53 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
| maskota94 wrote: |
| Szeregowy melduję się do dalszej pracy. Co robimy szefie? :D |
Szeregowy niech spocznie do godziny 15:00, a w między czasie poczyta TAM i wykona polecenie ... :idea: :D
|
|
| Back to top |
|
|
maskota94
Poziom 14
Joined: 27 Apr 2011
Posts: 178
Location: Gryfów Śląski
|
#148

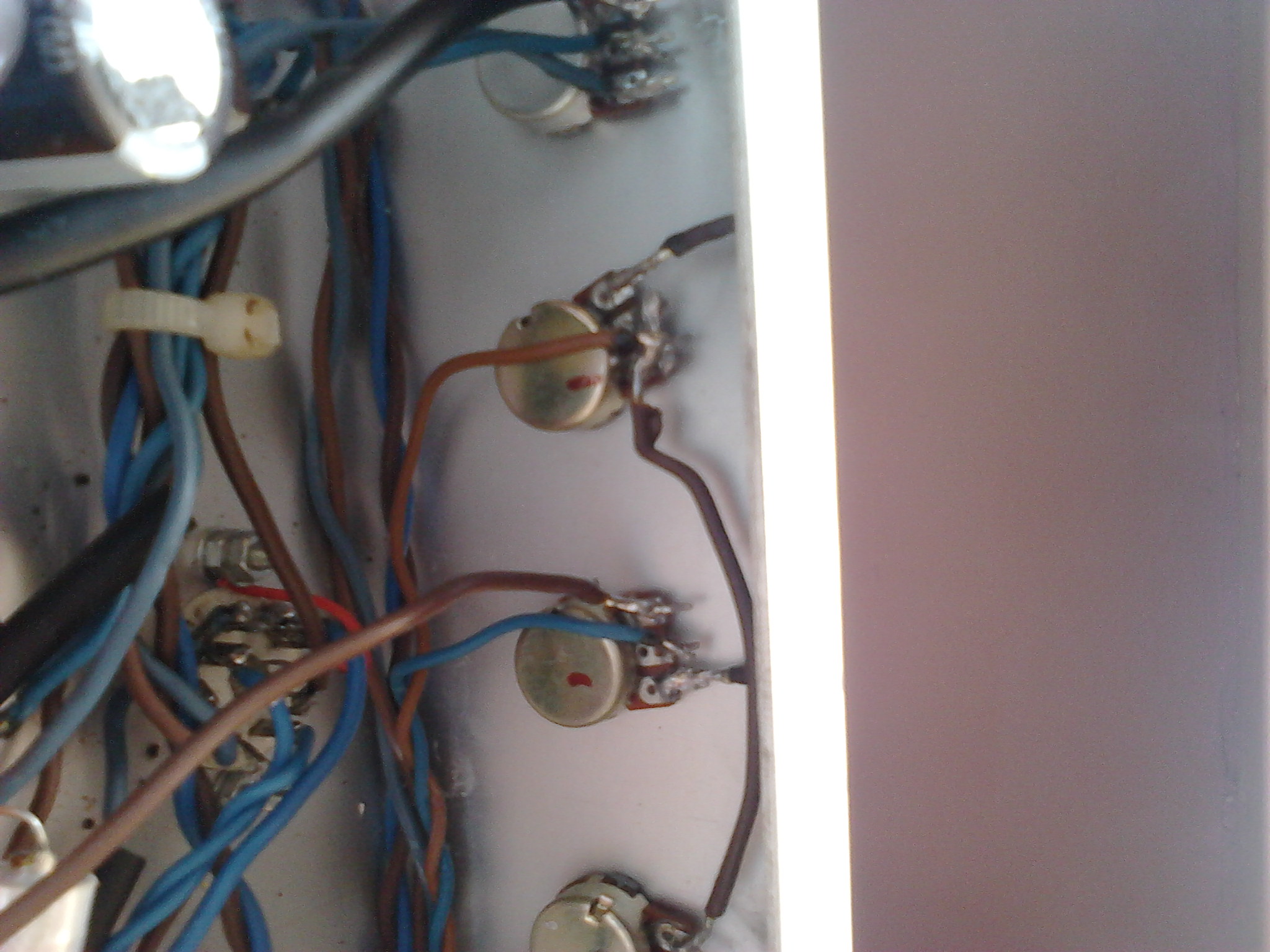

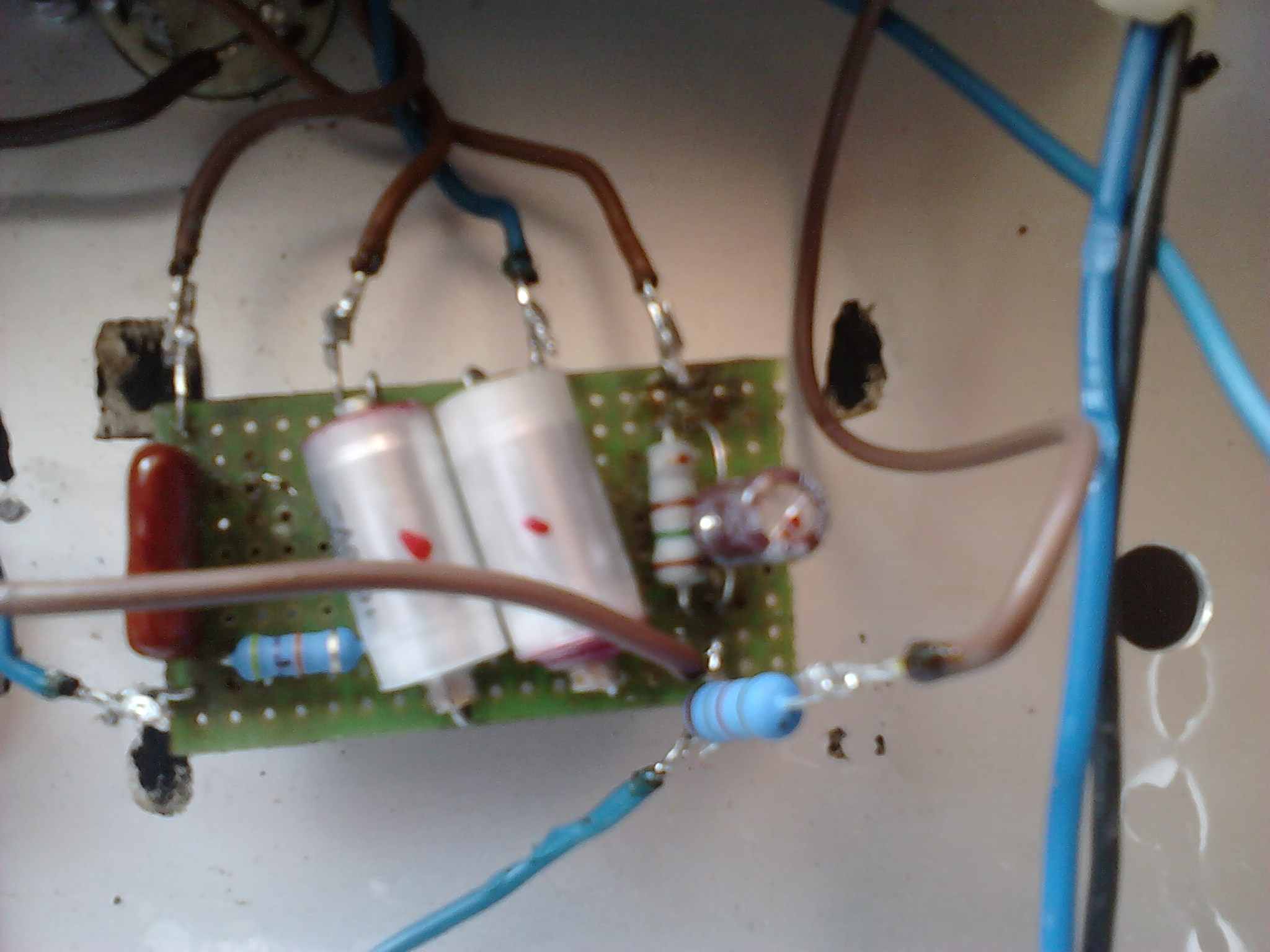

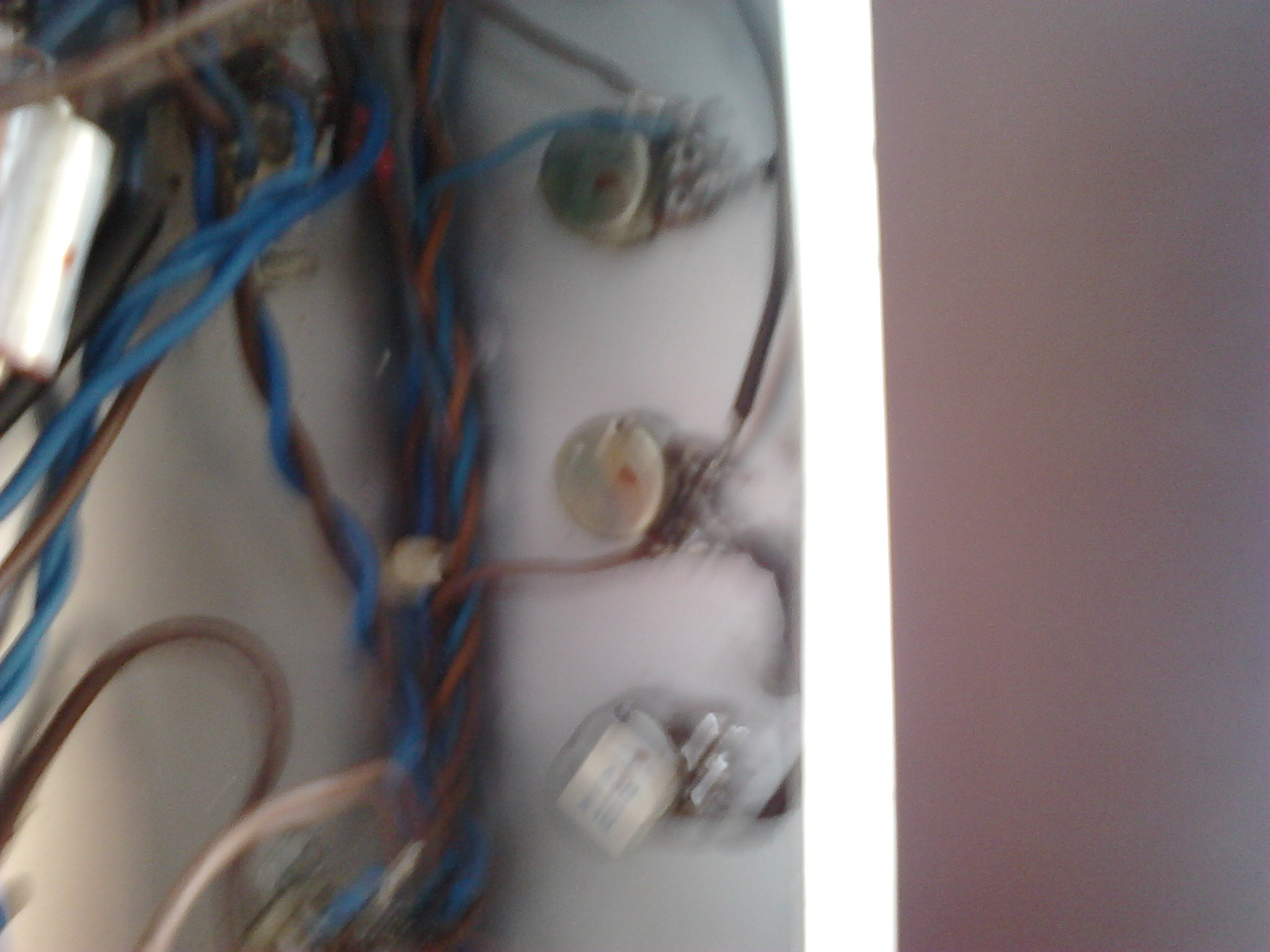

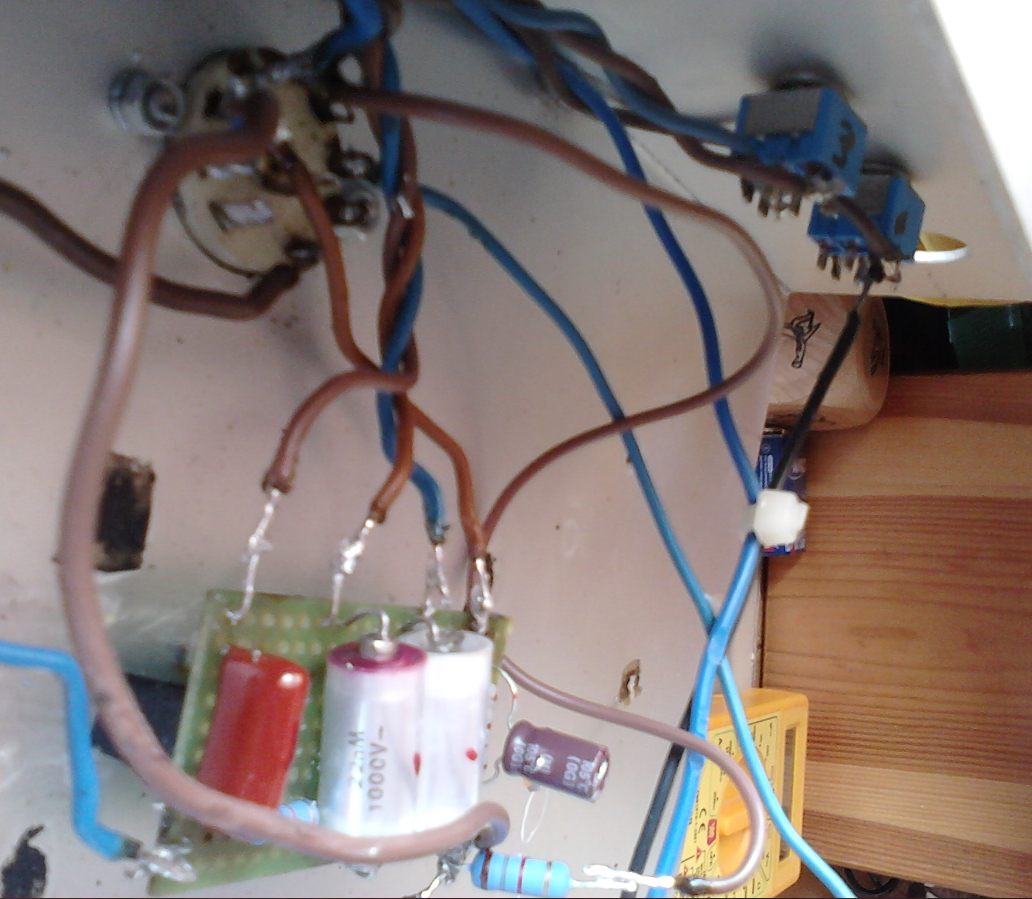

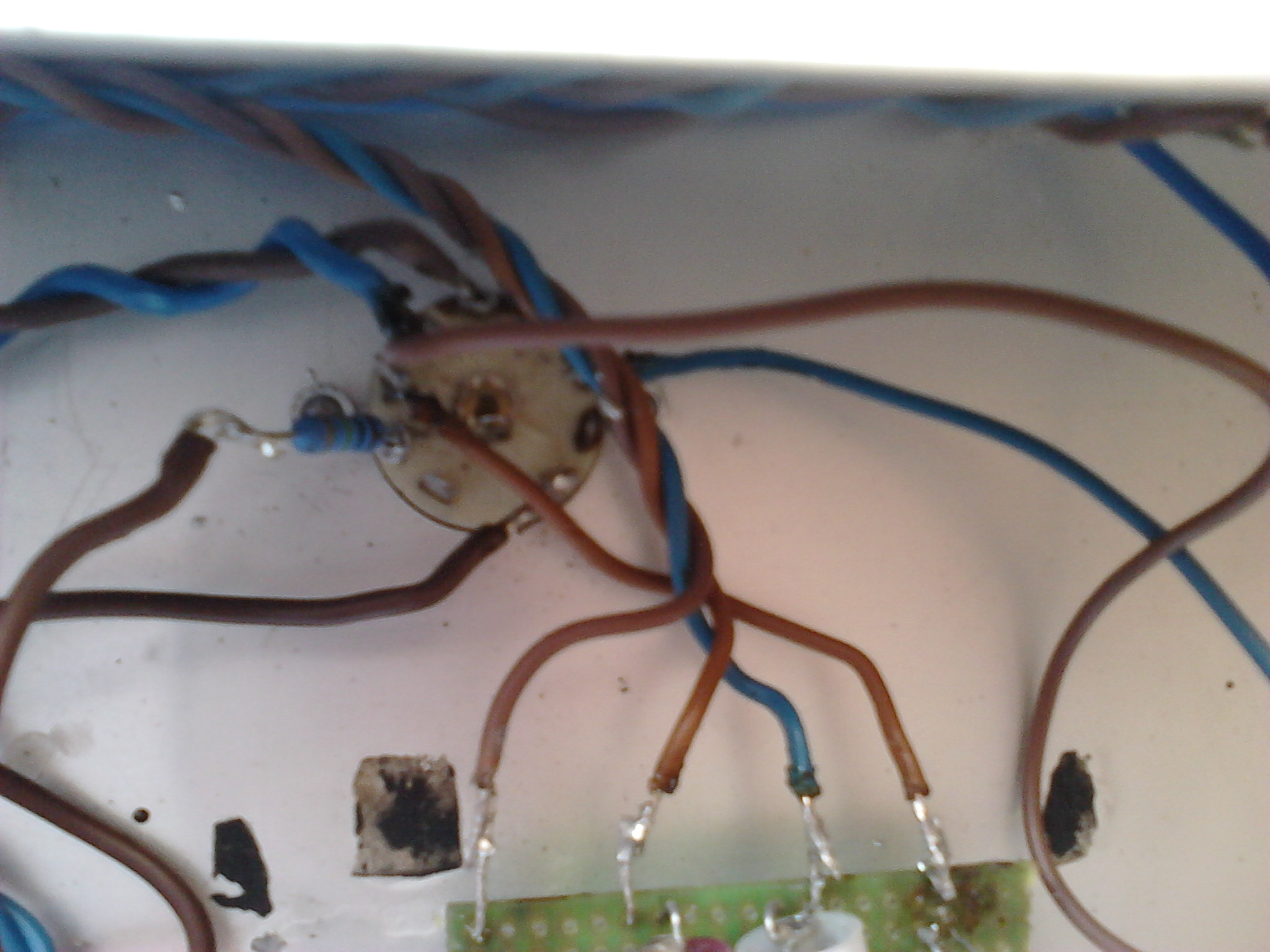

03 Feb 2012 15:30 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
url=http://obrazki.elektroda.pl/9556094300_1328275798.jpg] [/url]
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--
|
#149
03 Feb 2012 17:03 Re: Wzmacniacz lampowy, uszkodzony transformator głośnikowy albo lampa |
|
|
|
Hi, toć to nie mogło być inaczej aby nie chciało wzbudzać się ... :cry:
Popatrzyłeś jak to proponują zrobić w źródłowym dokumencie PDF?
Wczoraj miałem przez moment obiekcje czy to powodem wzbudzania się nie są przewody od multimetru (i obmyśliłem jeszcze inne sprawdzenie), ale dziś - po obejrzeniu wyżej pokazanych fotek - już ich nie mam.
Kolego, mam taką propozycję; jak chcesz by to 'zagrało' porządnie, to rozbierasz ten "montaż" i zaczynasz od nowa montować porządnie.
Mam też drugą propozycję, ponieważ na czas montażu lampy nie będą Tobie potrzebne; więc możesz je porządnie zapakować - twardy kartonik, "bąbelkowa" folia, itp. - i przesłać je do mnie listem poleconym ekonomicznym do sprawdzenia na Próbniku Lamp typu P-508.
A jakby okazało się, iż jaka z nich - mimo wszystko - jest niesprawna, to dostaniesz w prezencie inną tego samego typu, lub jej ścisły odpowiednik (i być może 'porządniejszy' od oryginału).
Co Ty na to? Adres do wysyłki prześlę Tobie na PW.
|
|
| Back to top |
|
|
