proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

01 Feb 2012 16:36

Radio CDR2005 LINE IN Gniazdo

Witam według opisów na elektrodzie oraz innych for wyprowadziłem sobie z radia wyjście line in abym mógł podłączyć sobie np telefon. Zakończyłem to gniazdem jack bez wyłącznika, fakt faktem ze działa gdy podłącze telefon i dam play to leci muzyka z telefonu lecz radio całkowicie się nie ścisza słychać radio w tle. Z tego co wyczytałem trzeba zmienić gniazdo na gniazdo z wyłącznikiem kupiłem takowe lecz ma one 5 nóżek. Z mojego radia wyprowadziłem sygnał Lewy , Prawy Oraz GND, i tutaj pada pytanie jak to mam podłączyć. Szukałem, googlowałem i nici z poszukiwań. Proszę o pomoc.

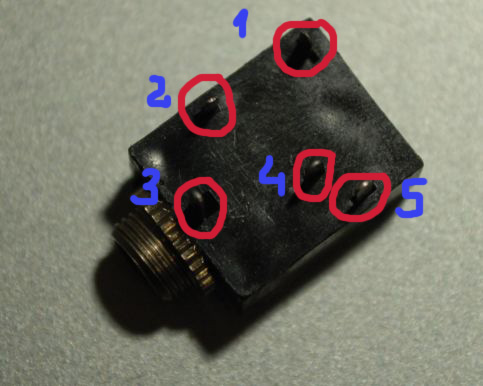

Zdjęcie zapożyczone z forum, lecz moje gniazdo wygląda tak samo.
Radio CDR2005 LINE IN Gniazdo

Google

Google Adsense

01 Feb 2012 16:36

kizek
Poziom 21

Joined: 29 Mar 2009
Posts: 1164
Location: Wrocław

#2 01 Feb 2012 17:52

Re: Radio CDR2005 LINE IN Gniazdo

Sprawdź kolego które piny są rozłączane po podłączeniu wtyku "Jack".

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

01 Feb 2012 20:03

Re: Radio CDR2005 LINE IN Gniazdo

Pin 1 odłącza się od pinu 2 po wsadzeniu jacka
Pin 5 odłącza się od pinu 4 po wsadzeniu jacka
Masa wiadomo nic się z nią nie dzieje.

Dodano po 1 [godziny] 27 [minuty]:

Proszę o przeniesienie do innego działu bo to nie jest odpowiedni dział do mojego tematu poniewaz jeżeli to jest piaskownica początkujący to podobno jest to proste pytanie na które powinna być prosta odpowiedz a niestety nikt nie wie o co chodzi.

szod
Poziom 21

Joined: 20 Apr 2003
Posts: 1289

#4 01 Feb 2012 20:30

Re: Radio CDR2005 LINE IN Gniazdo

Jeszcze włóż jacka i zobacz które piny się kontaktują z tymi w gnieździe. Ja obstawiam, że końcówka jacka (kanał lewy) z 1, środkowy pierścień (kanał prawy) z 5, masa oczywiście 3. Jeśli tak jest, to 1 i 5 podłączasz do wzmacniacza w radiu, a 2 i 4 do miejsc które musisz od tego wzmacniacza odłączyć. Czyli odłączasz jeden kanał wzmacniacza od radia i podpinasz np. do 1, a odłączone połączenie do 2. Podobnie z drugim kanałem.

Mariusz Ch.
Poziom 25

Joined: 09 May 2003
Posts: 7729
Location: Szczecin

#5 01 Feb 2012 20:33

Re: Radio CDR2005 LINE IN Gniazdo

Witam.

proton789 wrote:

Proszę o przeniesienie do innego działu bo to nie jest odpowiedni dział do mojego tematu

Tak od razu chcesz do kosza? Jeszcze trochę popracuj. Tu masz gniazdo przezroczyste:
http://electropark.pl/88-1364-large/gniazda-jack-35-mm-z-wylacznikiem-do-druku-przezroczyste.jpg

Pzdr.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

01 Feb 2012 20:49

Re: Radio CDR2005 LINE IN Gniazdo

Nie do kosza. Zadam pytanie, muszę znów wyciągać radio i je otwierać? Bo nie za bardzo rozumiem Twoja odpowiedz.

szod
Poziom 21

Joined: 20 Apr 2003
Posts: 1289

#7 01 Feb 2012 20:54

Re: Radio CDR2005 LINE IN Gniazdo

Powiedz, kto ma wiedzieć jak Ty to podłączyłeś? Jest ogólna informacja że zrobiłeś i tyle. Jak podpiąłeś się tylko pod wzmacniacz, to nie dziwne że radio słychać. Przecież żeby go nie było słychać, to trzeba je odłączyć od wzmacniacza. Jak nie masz wyprowadzonych odpowiednich przewodów na zewnątrz, to musisz to radio rozbierać po raz kolejny żeby wprowadzić modyfikacje.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

01 Feb 2012 20:57

Re: Radio CDR2005 LINE IN Gniazdo

Tak to podłączyłem.

szod
Poziom 21

Joined: 20 Apr 2003
Posts: 1289

#9 01 Feb 2012 21:52

Re: Radio CDR2005 LINE IN Gniazdo

Czyli się po prostu podłączyłeś pod punkty na płytce. Jak chcesz odłączyć radio, to musisz przeciąć ścieżkę i gniazdko podłączyć tak, że jak włożysz wtyczkę to się podłącza zewnętrze źródło sygnału do wzmacniacza w radiu. Jak wyjmiesz to ścieżki się z powrotem łączą przez rozłączalne styki w gnieździe. Pisałem o tym wcześniej.

Google

Google Adsense

# 01 Feb 2012 21:52

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#10

02 Feb 2012 00:20

Re: Radio CDR2005 LINE IN Gniazdo

Niestety nie rozumiem za bardzo mógłbyś to jakoś rozrysować i wstawić rysunek na forum, byłbym wdzięczny.

kizek
Poziom 21

Joined: 29 Mar 2009
Posts: 1164
Location: Wrocław

#11 02 Feb 2012 01:08

Re: Radio CDR2005 LINE IN Gniazdo

Czym się kolego proton789 kierowałeś wyborem akurat tych miejsc w radyjku?

Google

Google Adsense

# 02 Feb 2012 01:08

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#12

02 Feb 2012 10:42

Re: Radio CDR2005 LINE IN Gniazdo

Kierowałem się postami innych użytkowników tego radia. Nic innego nie umiałem znaleźć.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#13

02 Feb 2012 21:01

Re: Radio CDR2005 LINE IN Gniazdo

Czyżby każdy na forum był takim laikiem jak ja??

Quarz
Poziom 26

Joined: 07 Oct 2006
Posts: 12830
Location: -... -.--

#14 02 Feb 2012 22:19

Re: Radio CDR2005 LINE IN Gniazdo

proton789 wrote:

Czyżby każdy na forum był takim laikiem jak ja??

Dobre pytanie - ale odpowiedzieć na nie musisz sobie sam ... :!: :idea:

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#15

03 Feb 2012 01:14

Re: Radio CDR2005 LINE IN Gniazdo

Moja odpowiedz brzmi TAK. Według mnie forum jest po to aby pomagać lub dowiedzieć się ciekawych rzeczy, ja zadałem pytanie z myślą ze ktoś mi pomoże a tu kupa tylko jakieś poszlaki które bez zakładania tego tematu wyczytałem...

jdubowski
Poziom 24

Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk

#16 03 Feb 2012 08:49

Re: Radio CDR2005 LINE IN Gniazdo

proton789 wrote:

Zadam pytanie, muszę znów wyciągać radio i je otwierać?

Tak, bo rozwierne styki muszą przerywać drogę sygnału z radia do wzmacniacza.

BTW - nie wystarczy radia nastroić na miejsce gdzie nie ma żadnej stacji? Wtedy radio zostanie wyciszone przez mechanizm wyciszania szumów...

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#17

03 Feb 2012 11:25

Re: Radio CDR2005 LINE IN Gniazdo

Jak dam stacje na której nic nie ma a w tych czasach ciężko o taka na tym bardziej na śląsku to to nic nie daje bo wtedy słychać szum. A takowego mechanizmu w moim radiu nie ma. A czy mógłby ktoś wytłumaczyć gdzie trzeba się wlutować do tego wzmacniacza?

jdubowski
Poziom 24

Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk

#18 03 Feb 2012 11:41

Re: Radio CDR2005 LINE IN Gniazdo

proton789 wrote:

A czy mógłby ktoś wytłumaczyć gdzie trzeba się wlutować do tego wzmacniacza?

A mówimy o radiu fabrycznym z Opla?

http://forum.vectraklub.pl/index.php/topic/52797-line-in-w-cdr-2005/
Zapewne dla zarejestrowanych będą widoczne obrazki.

Tu wpadli na pomysł płyty z nagraną ciszą:
http://forum.vectraklub.pl/index.php?showtopic=50128

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#19

03 Feb 2012 12:26

Re: Radio CDR2005 LINE IN Gniazdo

Tak Fabryczne cdr2005. O płycie z cisza wiem to w takim razie nie robiłbym tego w ogolę bo równie dobrze mógłbym nagrać płytę z muzyka a nie z cisza.. dla tego wpiąłem się w sygnał radia.

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#20 03 Feb 2012 12:56

Re: Radio CDR2005 LINE IN Gniazdo

Musisz sprawdzić, ile styków jest rozwiernych, tzn jak włożysz wtyczkę to czy 1 styk się złączy. Ale patrząc na ilość złącz (5) będzie najprawdopodobniej 2, czyli sygnał z radia łączysz tak, aby bez włożonej wtyczki styki od radia do wzmacniacza były złączone, a jak włożysz wtyczkę odcinało radio, a łączyło wtyczkę z wzmacniaczem.
Multimetr w rękę i wszystko musisz pomierzyć. Nikt Za Ciebie tego nie zrobi niestety...

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#21

03 Feb 2012 13:00

Re: Radio CDR2005 LINE IN Gniazdo

Czyli w moim przypadku jest to nieosiągalne bo nie wiem co i gdzie mam mierzyć chyba dam sobie spokój z tym i słuchał dalej tak jak słucham.

kizek
Poziom 21

Joined: 29 Mar 2009
Posts: 1164
Location: Wrocław

#22 03 Feb 2012 16:10

Re: Radio CDR2005 LINE IN Gniazdo

Po podłączeniu np. mp3.

Po odłączeniu np mp3. Jeżeli dobrze pomierzyłeś kolego gniazdko Jacka to spróbuj tak podłączyć, ewentualnie zamień 1 z 2 i 5 i 4.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#23

03 Feb 2012 17:42

Re: Radio CDR2005 LINE IN Gniazdo

Nie rozumiemy się. Ja mam to tak jak na obrazku. Chodzi mi o to gdzie mam się wlutować jak chce żeby te radio się sciszalo maksymalnie po włożeniu jacka.

Google

Google Adsense

03 Feb 2012 17:42

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#24 03 Feb 2012 17:51

Re: Radio CDR2005 LINE IN Gniazdo

Kolego z Twojego schematu nie da się zrobić, tego efektu. Z radia masz tylko kable właściwie nie wiadomo od czego, bo tylko podpisałeś kanały.
Żeby to działało musisz mieć przecięte ścieżki biegnące z tunera do wzmacniacza i to łączysz według schematu kizek, nie ma innej możliwości.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#25

03 Feb 2012 18:01

Re: Radio CDR2005 LINE IN Gniazdo

To to się już dowiedziałem ale skąd mam wiedzieć które to ścieżki? na internecie nie ma takiego rozwiązania do radia delco cdr2005.

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#26 03 Feb 2012 18:05

Re: Radio CDR2005 LINE IN Gniazdo

Musisz znaleźć, które ścieżki biegną do kostki wzmacniacza audio.
W internecie znajdziesz, pod które piny powinien być podłączony sygnał (przepisz symbol z kostki wzmacniacza).
Ewentualnie słuchawka i szukasz sygnału w okolicy wzmacniacza, tylko uważaj na sygnał, który biegnie do głośników, dlatego sposób 1 jest wygodniejszy.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#27

03 Feb 2012 18:07

Re: Radio CDR2005 LINE IN Gniazdo

Do kostki wzmacniacza biegnie 28 ścieżek

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#28 03 Feb 2012 18:09

Re: Radio CDR2005 LINE IN Gniazdo

To jest nie ważne ile, a jakie.
Tak jak pisałem, poszukaj w internecie datasheet-u tej kostki i będziesz tam miał, które piny mają mieś sygnał.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#29

03 Feb 2012 19:49

Re: Radio CDR2005 LINE IN Gniazdo

Kostka w tym radiu to TDA7454 a co do tego Datashitu to nie umiem rozszyfrować co i jak.
To jest radio delco czy to co jest na zdjeciu to jest to o co mi chodzi??

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#30 03 Feb 2012 19:59

Re: Radio CDR2005 LINE IN Gniazdo

Z datasheet-u wynika, ze jest to 4 kanałowa końcówka, więc teraz musisz sprawdzić, czy do układu poprowadzone są 4 sygnały, czy 2 (stereo). Bo może być zmostkowane, i mieć tylko wyjście na 2 głośniki, a może na 4 bez mostka.
Jeżeli ma podane 4 sygnały (RR, RF, LR, LF) to sprawa się komplikuje.

To co na zdjęciu wydaje się ok, pod warunkiem, że dobrze odnalazłeś piny od tunera i od końcówki.
