proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#31

03 Feb 2012 20:05

Re: Radio CDR2005 LINE IN Gniazdo

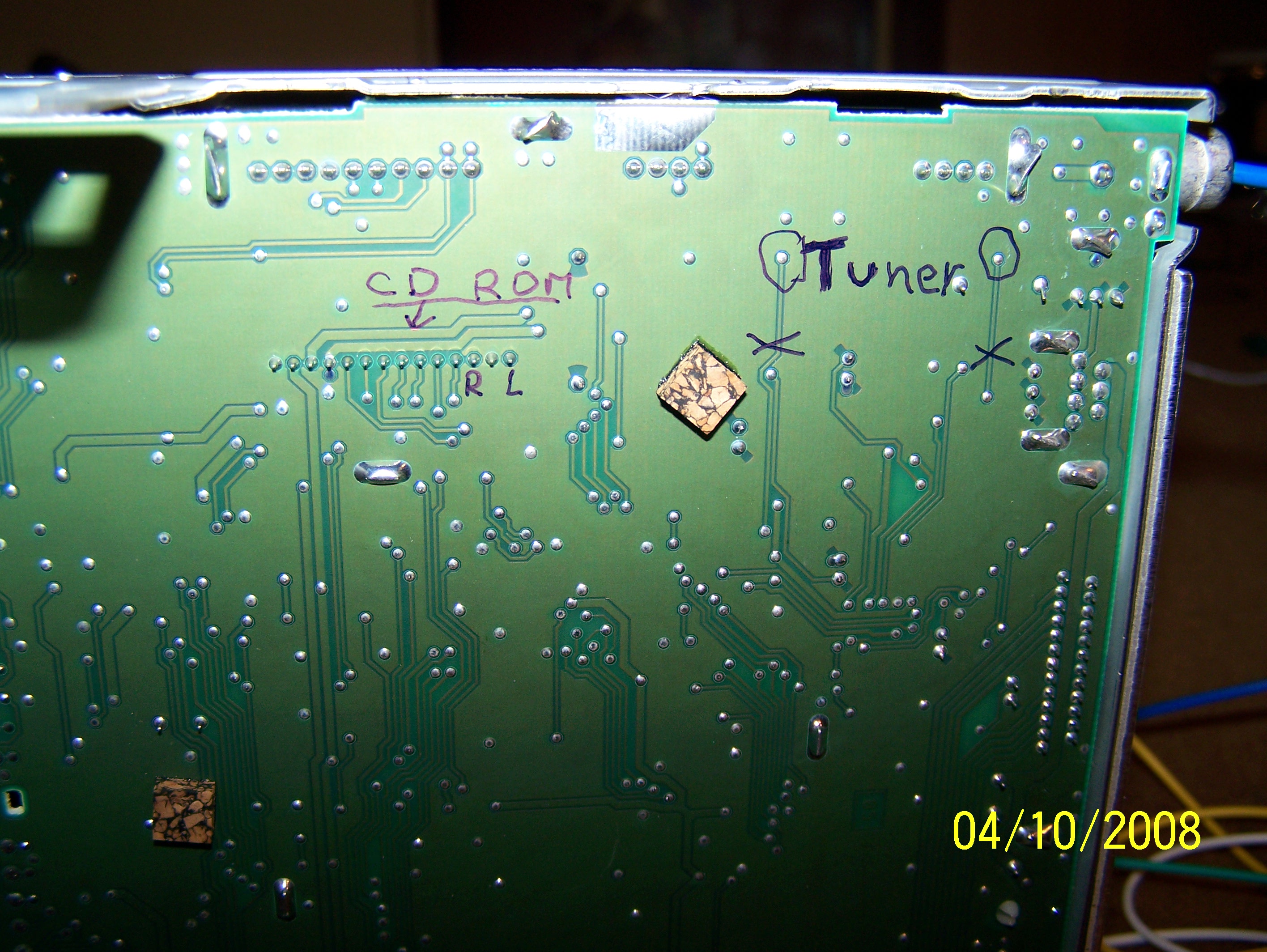

Czy te iksy oznaczają miejsce przerwania ścieżki która później łączy się w gnieździe jack po wsadzeniu wtyczki? Niebieski kabelek to masa? Czy te P.amp to jest sygnał z wzmacniacza? Tu jeszcze fotka bez wlutowanych kabli.

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#32 03 Feb 2012 20:12

Re: Radio CDR2005 LINE IN Gniazdo

Albo źle widzę, ale dlaczego masz 2 przewody przylutowane do masy?
Jak "odszyfrowałeś", że są to pinu od tunera?

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#33

03 Feb 2012 20:17

Re: Radio CDR2005 LINE IN Gniazdo

To nie jest zdjęcie mojego radia jest to zdjęcie zapożyczone z brazylijskiego forum Opla Omegi.

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#34 03 Feb 2012 20:25

Re: Radio CDR2005 LINE IN Gniazdo

Czy jest to identyczny model radia?

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#35

03 Feb 2012 20:30

Re: Radio CDR2005 LINE IN Gniazdo

Tak to jest dokładnie to samo radio Delco Electronics cdr2005.

Google

Google Adsense

03 Feb 2012 20:30

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#36 03 Feb 2012 20:34

Re: Radio CDR2005 LINE IN Gniazdo

A więc w czym problem?
Jeżeli autor tego zdjęcia dobrze podpisał piny, to wystarczy, że zrobisz tak samo u siebie.
Powodzenia!

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#37

03 Feb 2012 20:46

Re: Radio CDR2005 LINE IN Gniazdo

Dal tylko takie zdjęcie wiec do radia się wlutuje ale do gniazda jack już nie bo nie wiem jak.

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#38 03 Feb 2012 20:57

Re: Radio CDR2005 LINE IN Gniazdo

Włóż wtyczkę w gniazdo i sprawdź, które piny połączyły się z którymi wyjściami z wtyczki i tu napisz;) (multimetrem sprawdź, między którymi pinami jest przejście miedzy wtyczką a gniazdem)

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#39

03 Feb 2012 20:58

Re: Radio CDR2005 LINE IN Gniazdo

Napisałem na poprzedniej stronie jest opisane.

Google

Google Adsense

03 Feb 2012 20:58

pawel13t
Poziom 15

Joined: 14 Jun 2008
Posts: 207
Location: Łańcut

#40 03 Feb 2012 21:02

Re: Radio CDR2005 LINE IN Gniazdo

Jest tylko o gnieździe, a o wtyczce ani słowa jak wygląda połączenie.

jdubowski
Poziom 24

Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk

#41 03 Feb 2012 23:10

Re: Radio CDR2005 LINE IN Gniazdo

pawel13t wrote:

o wtyczce ani słowa jak wygląda połączenie.

Zakładamy że jest zgodne ze standardem.

Google

Google Adsense

# 03 Feb 2012 23:10

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#42

04 Feb 2012 00:13

Re: Radio CDR2005 LINE IN Gniazdo

O jaka wtyczkę chodzi z telefonu mam wyjście jack i po prostu mam kupny kabel JACK TO JACK 3,5mm.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#43

06 Feb 2012 18:48

Re: Radio CDR2005 LINE IN Gniazdo

Nikt nie odpowie na pytania zawarte w 1 poście na 2 stronie?

jdubowski
Poziom 24

Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk

#44 06 Feb 2012 21:03

Re: Radio CDR2005 LINE IN Gniazdo

proton789 wrote:

Nikt nie odpowie na pytania zawarte w 1 poście na 2 stronie?

Może ktoś odpowie, trzeba dysponować serwisówką lub choc schematem.

proton789 wrote:

Niebieski kabelek to masa?

Ten z prawej - nie wiadomo, ale raczej nie, niebieskie przewody w wiązce wyprowadzonej z radia to najczęściej wyciszanie telefonem.
W ogóle skad to pytanie - masy tam masz "skolko ugodno"...

proton789 wrote:

Czy te P.amp to jest sygnał z wzmacniacza?

Ale które "P.amp" bo na załączonym obrazku nic takiego nie ma.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#45

06 Feb 2012 22:41

Re: Radio CDR2005 LINE IN Gniazdo

Chodzi mi o ten obrazek.

szod
Poziom 21

Joined: 20 Apr 2003
Posts: 1289

#46 07 Feb 2012 00:25

Re: Radio CDR2005 LINE IN Gniazdo

Niebieski to masa. Biały i czerwony to jeden kanał, żółty i zielony to drugi. Te przewody łączą się przez gniazdo i wtedy gra radio, albo są rozłączane przez wtyczkę i do zielonego i czerwonego dochodzi sygnał z mp3. Już dawno byś to zrobił jakbyś trochę pomyślał i pomierzył gniazdo i wtyczkę. Odpowiednie informacje były już podane. Dziwię się, że temat nie wylądował jeszcze w koszu choćby ze względu na punkt 3.1.17.

proton789
Poziom 9

Joined: 15 May 2011
Posts: 38
Location: Knurów

#47

07 Feb 2012 11:22

Re: Radio CDR2005 LINE IN Gniazdo

Ale ja nie jestem elektronikiem tylko mechanikiem samochodowym. Czy w miejscu tych "iksów" na płytce radia mam w tym miejscu to jakoś przeciąć, żeby później ta ścieżka łączyła się poprzez wsadzenie wtyku do gniazda?

jdubowski
Poziom 24

Joined: 16 May 2003
Posts: 5452
Location: Bytom, Górny Śląsk

#48 07 Feb 2012 11:37

Re: Radio CDR2005 LINE IN Gniazdo

proton789 wrote:

Czy w miejscu tych "iksów" na płytce radia mam w tym miejscu to jakoś przeciąć, żeby później ta ścieżka łączyła się poprzez wsadzenie wtyku do gniazda?

Dokładnie tak.
