Chciałbym zrobić oświetlenie schodów coś takiego:
Wybrałem takie oprawy (około 15 opraw):
Zasilacz:
Czujka (2 szt.):
To jest schemat takiego podłączenia:
No ale teraz jakim przewodem musi to być podłączone, czy tylko 1 zasilacz wystarczy i gdzie go wstawić?
PS. To mój pierwszy post, więc proszę o wyrozumiałość.
|
|
| Back to top |
|
 |
darek4455
Poziom 15
Joined: 06 Nov 2010
Posts: 242
Location: Kawęczyn
|
#2
03 Feb 2012 08:02 Re: Oświetlenie led na schodach |
|
|
|
Żeby zrobić taki efekt, to trzeba niestety z uC pobawić
http://www.elektroda.pl/rtvforum/topic2202278.html
Przeczytaj :)
Jeżeli chcesz uzyskać efekt zapalania się wszystkich żarówek naraz, to może być.
A ta wogóle, planujesz tam diody czy żarówki wsadzić?
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#3
03 Feb 2012 08:21 Re: Oświetlenie led na schodach |
|
|
|
No właśnie "era Led" no takie jak podałem na zdjęciu z diodami.
No ok to już mi ten bajer z osobnym zapalaniem niepotrzebny, tylko gdzie umieścić i ile tych zasilaczy ?
|
|
| Back to top |
|
|
Google
|
| #
03 Feb 2012 08:21 |
|
|
|
|
|
| Back to top |
|
|
darek4455
Poziom 15
Joined: 06 Nov 2010
Posts: 242
Location: Kawęczyn
|
#4
03 Feb 2012 08:32 Re: Oświetlenie led na schodach |
|
|
|
No to czujniki wiadomo gdzie umieść zasilacz to umieść tak żeby był koło jednego czujnika .
Jeżeli mają być ledy to to najlepiej po 3 w szeregu i rezystor jakiś:)
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#5
03 Feb 2012 08:36 Re: Oświetlenie led na schodach |
|
|
|
A nie mogą być wszystkie w szeregu ? A rezystor to jaki ? i w jakim celu ?
Tzn. tak ma być zasilacz ?
|
|
| Back to top |
|
|
darek4455
Poziom 15
Joined: 06 Nov 2010
Posts: 242
Location: Kawęczyn
|
#6
03 Feb 2012 08:42 Re: Oświetlenie led na schodach |
|
|
|
jeżeli spadek na jednej diodzie wynosi 3,6 to 3,6*15=54 zasilacz masz na 10V no nie styknie:)
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#7
03 Feb 2012 08:48 Re: Oświetlenie led na schodach |
|
|
|
Kolory emisji światła i moc obciążenia opraw:
BIAŁY (W) - 0,4 W
CZERWONY (R) - 0,5 W
ZIELONY (G) - 0,3 W
NIEBIESKI (B) - 0,4 W
Interesuje mnie kolor Biały czyli 0,4W
Nie wiem jak to liczyć.
no a większy zasilacz nie może być ? Bo pierwsze ledy w szeregu będą się grzały ?
|
|
| Back to top |
|
|
darek4455
Poziom 15
Joined: 06 Nov 2010
Posts: 242
Location: Kawęczyn
|
#8
03 Feb 2012 08:55 Re: Oświetlenie led na schodach |
|
|
|
Nie rozumiem co chcesz przez to powiedzieć?
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#9
03 Feb 2012 08:57 Re: Oświetlenie led na schodach |
|
|
|
Ach się zamotałem, czyli to ma być coś takiego tak? :
Od jednego zasilacza czy więcej ma ich być ?
|
|
| Back to top |
|
|
darek4455
Poziom 15
Joined: 06 Nov 2010
Posts: 242
Location: Kawęczyn
|
#10
03 Feb 2012 08:59 Re: Oświetlenie led na schodach |
|
|
|
Człowieku ty nie masz pojęcia o elektronice, lepiej idź do jakiegoś fachowca on ci zrobi to bez problemu .
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#11
03 Feb 2012 09:03 Re: Oświetlenie led na schodach |
|
|
|
A nie mógłbyś mi jakiegoś schemaciku namalować ?
Masz racje że na tym zbytnio się nie znam ale w domu (na piętrze - stan surowy) zrobiłem całą elektrykę + rozdzielnie tam jeszcze zamontowałem i działa.
No i to oświetlenie przysporzyło mi kłopotu.
|
|
| Back to top |
|
|
Google
|
| #
03 Feb 2012 09:03 |
|
|
|
|
|
| Back to top |
|
|
darek4455
Poziom 15
Joined: 06 Nov 2010
Posts: 242
Location: Kawęczyn
|
#12
03 Feb 2012 09:20 Re: Oświetlenie led na schodach |
|
|
|
przeczytaj tam masz wszystko wyjaśnione:)
| Filename: |
schemat.zip |
Download |
| Contents: |
|
| Filesize: |
18.39 KB |
| Punkty: |
0.00 |
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#13
03 Feb 2012 10:26 Re: Oświetlenie led na schodach |
|
|
|
Czyli dokładnie to ma tak wyglądać dla moich 15 lampek led ?
A i jeszcze jaki przewód powinienem tu umieścić ?
Wspominałeś coś o rezystorze ?
|
|
| Back to top |
|
|
darek4455
Poziom 15
Joined: 06 Nov 2010
Posts: 242
Location: Kawęczyn
|
#14
03 Feb 2012 10:31 Re: Oświetlenie led na schodach |
|
|
|
Tak i za tym musisz zasilacz dać.
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#15
03 Feb 2012 10:34 Re: Oświetlenie led na schodach |
|
|
|
Tutaj tak ?
|
|
| Back to top |
|
|
514242
Poziom 17
Joined: 31 May 2003
Posts: 359
Location: Bełchatów
|
#16
03 Feb 2012 10:43 Re: Oświetlenie led na schodach |
|
|
|
Ile diod mam być w jednej oprawie?

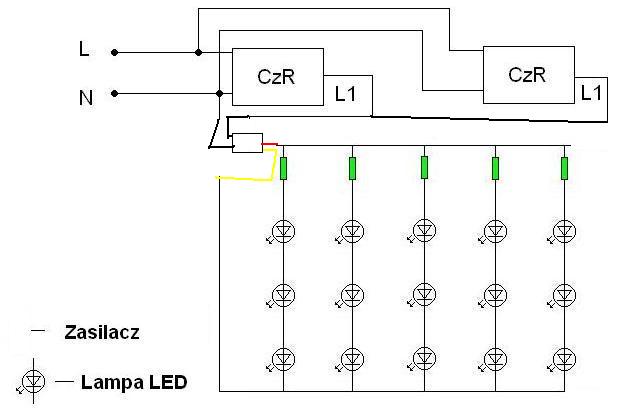

Według Twojego rys. masz już 6 zasilaczy jakoś dziwnie połączonych.

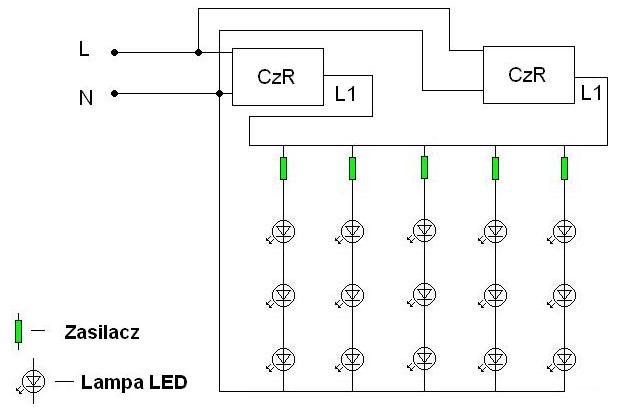

Chodzi o coś takiego
Na zielono rezystory.
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#17
03 Feb 2012 11:10 Re: Oświetlenie led na schodach |
|
|
|
Link To dokładnie o te oprawy chodzi nie wiem ile tam czego jest.
|
|
| Back to top |
|
|
514242
Poziom 17
Joined: 31 May 2003
Posts: 359
Location: Bełchatów
|
#18
03 Feb 2012 11:57 Re: Oświetlenie led na schodach |
|
|
|
15x0,4 W=6 W
Jeden zasilacz wystarczy i bez żadnych rezystorów.
|
|
| Back to top |
|
|
Google
|
| #
03 Feb 2012 11:57 |
|
|
|
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#19
03 Feb 2012 12:14 Re: Oświetlenie led na schodach |
|
|
|
Czyli tak to ma wyglądać ?
|
|
| Back to top |
|
|
pafciowaw
Poziom 19
Joined: 04 Nov 2009
Posts: 756
Location: Warszawa
|
#20
03 Feb 2012 12:16 Re: Oświetlenie led na schodach |
|
|
|

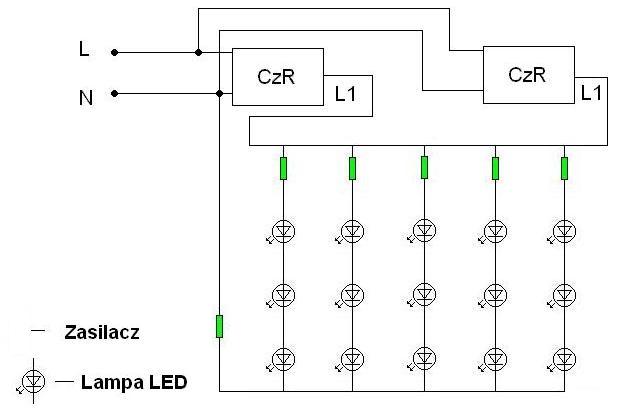

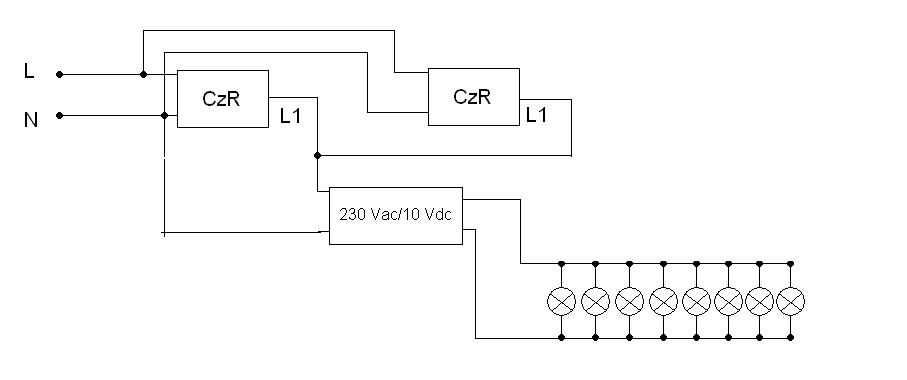

Tak to musi działać:
|
|
| Back to top |
|
|
Vipas
Poziom 5
Joined: 07 Nov 2010
Posts: 12
|
#21
03 Feb 2012 12:21 Re: Oświetlenie led na schodach |
|
|
|
Ok to już schemat ok ale teraz jeszcze jaki kabel tu użyć ??
Czy kabel omy2x0,5 wystarczy, czy może OW2x0,75, czy ydy2x1 ?

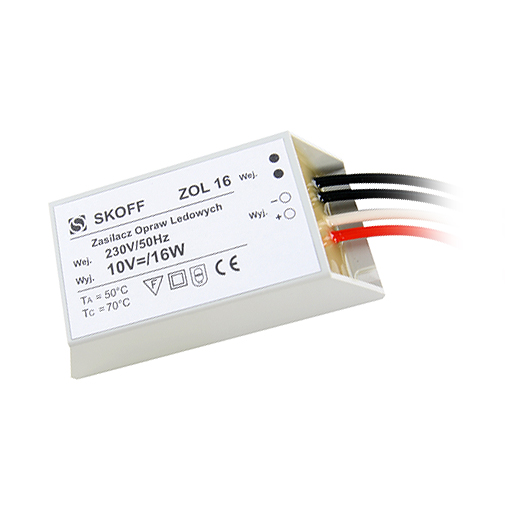

I zasilacz musi być ten 16W :
Czy wystarczy ten 7W:
??
|
|
| Back to top |
|
|
Jarek68
Poziom 18
Joined: 03 Feb 2006
Posts: 451
Location: Warszawa
|
#22
03 Feb 2012 12:38 Re: Oświetlenie led na schodach |
|
|
|
Nareszcie prawidłowe schematy. Zasilacz większy 16W producenci bardzo często naciągają parametry. A jak by przypadkiem doszły dodatkowe ledy to masz do czego podłączyć.
|
|
| Back to top |
|
|
