Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO

devolt 15 Mar 2012 19:39 10998 10
  • Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO
    Cześć,
    Chciałbym wam przedstawić kolejny komponent do mojego systemu audio. Wzmacniacz ma współpracować z inną moją konstrukcją umieszczoną na forum, dla zainteresowanych podaję linka: Link

    Pomysł narodził się już bardzo dawno, około 3 lata temu.
    Założenie było proste. Dobrej, jakości wzmacniacz bez zbędnych bajerów (ulepszaczy), jak np. regulacja barwy.
    Jedynie końcówka mocy, selektor z 4 wejściami, sterowanie z pilota i analogowy wskaźnik wysterowania.

    Zacząłem od elektroniki:
    Zamówiłem płytki do Symasyma w wersji 1.0 od kolegi z forum diyaudio o nicku Flodins.
    Następnie elementy:
    -Rezystory 1% beyschlega/vischey
    -Kondensatory SilverMICA, Wima
    -Półprzewodniki z Humy: Końcowe Toshiba 2sc/2sa i sterujące On semi

    Selektor wraz z potencjometrem regulacji wzmocnienia to ALPS RK27 2x 50k, aby maksymalnie skrócić drogę sygnału.
    Przekaźniki, jakie zastosowałem w selektorze pochodzą z zapasów ( spadek od wujka).
    Są to przekaźniki bistabilne, posiadają magnes, więc aby załączyć wystarczy podać impuls, tak samo z wyłączaniem.
    Mają już z 20 lat, a styki wyglądają jak nowe, więc raczej są bardzo dobrej jakości.

    Starałem się zachować typową topologie jak dla wzmacniaczy typu Dual – Mono.
    Zasilanie oddzielne dla każdego z kanałów: trafo z radmora ts180/7, filtracja 6 x 3300uF Samsung, 4 szybkie diody prostownicze.
    Przy takim zasilaniu wzmacniacz dysponuje mocą:
    60,5 W dla 8 Ohm i 81W dla 4 Ohm, moc RMS zmierzona na obciążeniu rezystancyjnym przy sygnale sinusoidalnym 1kHz.
    Do tego mały zasilacz dodatkowy, sterownik do silnika krokowego ( z racji posiadanego Alpsa bez napędu, wykorzystałem mały silnik krokowy do napędu potencjometru).
    Wzmacniacz słuchawkowy na TPA6120A na płytce od kolegi Krawca z Audiostereo.
    Zabezpieczenie do wzmacniacza, a w zasadzie do głośników na układzie upc1237.
    Sterowanie na Atmega8 sterujący całością
    Wskaźniki wysterowania od starego magnetofonu YAMAHY.
    Opis funkcji:
    Wzmacniacz ma możliwość sterowania pilotem na podczerwień, włączanie i wyłączanie, funkcja Sleep ( wyłączenie po około 30 minutach), regulacja głośności oraz wybór źródła sygnału. Dodatkową ciekawą funkcją, która ma na celu oszczędzanie energii, to załączanie tylko tego urządzenia, które aktualnie jest używane. Z tyłu są 3 gniazda zasilające. Podłączyć do nich można urządzenia, które będą pracowały razem z wzmacniaczem. Każde z wyjść posiada swój przekaźnik, który sterowany jest razem z selektorem wejść. Wybierając np. odtwarzacz CD napięcie podawane jest tylko na wyjście, do którego podpięty jest odtwarzacz itd.
    Wybór wejścia sygnalizowany jest mocniejszym świeceniem się przycisku odpowiadającego wybranemu wejściu.


    Obudowa:
    Udało mi się złożyć zamówienie u jednego z kolegów, na obudowę wykonaną według własnego projektu. Projekt powstał w programie CAD SolidWorks.
    Po około roku obudowa w końcu do mnie dotarła , za co mu dziękuję, gdyż kosztowało go wiele poświęcenia i wysiłku.
    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO

    Obudowa została poskręcana i wszystkie elementy zamontowane na poliamidowych tulejkach dystansowych z gwintem M3.
    Obudowa wykonana jest ze stali nierdzewnej o grubości 1.5 mm, panel przedni to Aluminium PA11 o grubości 4 mm. Wszystko zostało wycięte na laserze i powyginane na prasie krawędziowej.
    Panel przedni, gałka od głośności oraz przycisk od włącznika, zostały poddane anodowaniu na czarno, nóżki także anodowałem, ale na kolor satynowy ( naturalny) w celu zabezpieczenia przed utlenianiem się aluminium. Napisy na panelu przednim wykonałem w pracy na frezarce CNC. Brakuje jeszcze opisu na tylnym panelu, tu planuje wykorzystać metodę termo transferu jak przy PCB.

    Wrażenia odsłuchowe:
    Jestem zadowolony z efektu. Kolumny grają zupełnie inaczej niż na poprzednim wzmacniaczu ( SONY ta ax35). Pojawiło się bardzo dużo basu, to pewnie dzięki większej mocy, dźwięk jest bardzo spójny i kontrolowany nawet przy większej głośności.

    Kosztorys:
    - obudowa: 250 zł
    - anodowanie: Jaś wędrowniczek 0,7 l z Biedrony 40 zł
    - elektronika: około 150-180 zł
    - Czas wykonania: jakieś 2 lata, głównie to przez obudowę na którą czekałem ponad rok.
    Łącznie: 450 - 470 zł Mało czy dużo...sami oceńcie.

    Zapraszam do obejrzenia zdjęć i komentowania mojej konstrukcji.

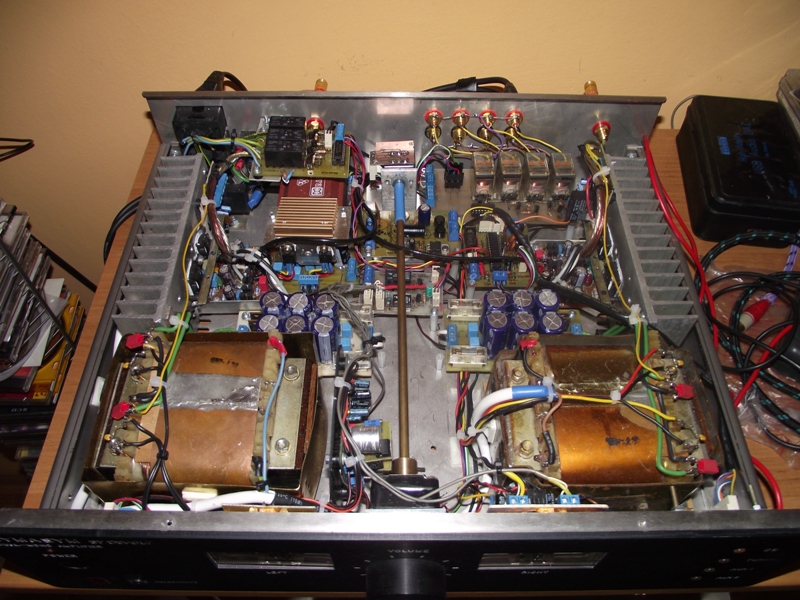

    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO
    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO
    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO
    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO
    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO
    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO
    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO
    Zintegrowany wzmacniacz mocy SYMASYM DUAL-MONO


    Fajne!
  • #2 15 Mar 2012 22:26
    Exploboy
    Poziom 15  

    Wiesz stary, fajnie wszystko, ale na jedno zwrócę uwagę - starałeś sie strasznie, by kupić jak najlepsze elementy, a przewody sygnałowe od gniazd do przekaźników to luźno rzucone zwykłe kable, bez ekranów... ;)

  • #3 15 Mar 2012 22:29
    devolt
    Poziom 21  

    Przewody są tymczasowe, bo będę musiał rozebrać tył przed położeniem opisu. Ale powiem szczerze, że nic nie brumi i nie szumi. Nie wydaję mi się żeby to coś zmieniło. Przewody są bardzo krótkie, mniej niż 10 cm.
    Ale mam w szufladzie metr Klotza do tego celu, żeby nie było :)

  • #4 15 Mar 2012 22:45
    Exploboy
    Poziom 15  

    No i o to chodzi ;) Rozumiem że chęć pochwalenia zawsze jest silniejsza niż dokończenie wszystkiego w czasie ;) Poza tym, duża estetyka - wygląda jak fabryczne, a napisy przypominają lata 80-90 ;)

  • #5 15 Mar 2012 22:52
    devolt
    Poziom 21  

    Teraz bym dał inną czcionkę, niestety podczas projektowania na ekranie komputera inaczej to wygląda. Ale i tak jestem zadowolony z uzyskanego efektu.

  • #6 17 Mar 2012 00:51
    indianka
    Poziom 13  

    Przede wszystkim gratulacje - wzmacniacz wygląda oszałamiająco. Moje pytanie dotyczy natomiast procesu anodowania aluminium - czy przeprowadzałeś go sam w warunkach domowych czy też oddałeś sprawę jakiejś firmie. Jeżeli tak to napisz jakiej. Pozdrowienia.

  • #7 18 Mar 2012 02:43
    devolt
    Poziom 21  

    Dzięki, panel anodowałem w firmie ANODAL. W googlach znajdziesz namiar.

  • #9 19 Mar 2012 19:02
    devolt
    Poziom 21  

    Jasne, że mogę umieścić schemat, ale nie wiem czy się komuś przyda schemat selektora, myślę, że takich przekaźników już nie idzie nigdzie dostać, nawet nie mogłem znaleźć biblioteki i sam rysowałem, ale jak by ktoś bardzo chciał to proszę bardzo :)
    Ach i był bym zapomniał, obowiązkowo należy dolutować od strony ścieżek diody 1n4148 w celu zabezpieczenia tranzystorów, diody podłączamy w kierunku zaporowym.
    Co do zabezpieczenia, jest to typowa aplikacja z noty UPC1237, wejście SENS1 służy do podłączenia uzwojenia transformatora, w celu szybkiego odłączenia głośników po zaniku napięcia, dodam że u mnie musiałem dodać jeszcze dodatkową diodę prostowniczą/ uniwersalną, inaczej układ nie chciał działać / startować.

    Drugie wejście SENS 2 można wykorzystać np do termicznego zabezpieczenia, podając tam stan wysoki około 5 V nastąpi zadziałanie zabezpieczenia.

  • #10 22 Mar 2012 10:32
    tytka
    Poziom 14  

    Słowa uznania za stronę wizualną - z zewnątrz wzmacniacz naprawdę piękny, super się prezentuje. (Słowa uznania za cierpliwość w czekaniu na wykonanie obudowy).

    Natomiast od środka miałbym parę uwag:
    -nie dało się tego zrobić na mniejszej ilości płytek lepiej rozmieszczonych?, trochę tu chaosu, niektóre elementy wydają się krzywo zamontowane (choćby ten radiatorek z żeberkami do góry);
    -podoba mi się fotka, na której w środku jest tylko płytka selektora umieszczona bardzo fajnie z umieszczonym na niej potencjometrem, a na dalszych fotkach już ta płytka jest bardziej w bok, a potencjometr już poza nią na wsporniku i na niezbyt ładnie dociętym laminacie- dlaczego?;
    -szczerze mówiąc okablowanie można by zrobić (poukładać) estetyczniej;
    -mnie osobiście sorry, ale bardzo nie podobają się złącza AKR w konstrukcjach audio.

    Konstrukcja robiona z zapałem i z dobrymi założeniami, a jakby niedopracowana - szkoda. Bo naprawdę mogłoby być Super, a w moim odczuciu jest tylko Dobrze.

  • #11 22 Mar 2012 22:01
    devolt
    Poziom 21  

    Całe szczęście na co dzień do środka się nie zagląda ;)
    Ale faktycznie wyszło tych płytek trochę.
    Głównym powodem jest to, że układ powstawał w dość długim czasie, co nie raz zmieniałem koncepcję, druga sprawa to łatwiej mi było wykonać mniejsze płytki niż jedną większą.
    Co do mocowania potencjometru, początkowo faktycznie zamontowany był bezpośrednio na płytce selektora, ale niestety miałem problem ze współosiowym ustawieniem potencjometru względem gałki. Przez co powstawało bicie na ośce i silnik czasami nie dawał rady.
    Bylem zmuszony zamontować go na dodatkowym wsporniku, niestety.
    Płytka faktycznie obcięta była cążkami i potem odłamana, dlatego tak wyszło.
    Na tej drugiej odłamanej części, znajdował się silnik od potencjometru wraz z mostkiem H.
    Wróciłem jednak do silnika krokowego, bo tamten nie miał siły.
