Łucznik 877 - Maszyna Łucznik 877 nie działa

17 Jul 2012 12:08 PRPrzemek2802
  • #1 17 Jul 2012 12:08
    Przemek2802
    Level 12  
    Helpful post? (+2)
    Witam. Mam problem z maszyną do szycia Łucznik 877 tzn. igła nie wykonuje pełnego ruchu- blokuje ją w połowie obrotu.
  • #2 17 Jul 2012 19:10
    1167387
    Removed  
    Helpful post? (+2)
    Proszę sprawdzić czy chwytacz (to co się kręci się wokół bębenka w którym jest wsadzona szpulka) kręci się dookoła, jeżeli nie proszę, odkręcić spód maszyny i zobaczyć, czy koła stożkowe napędzające ten chwytacz są w całości, jeżeli poziome uszkodzone, to do wymiany ! :)
  • #3 17 Jul 2012 20:28
    Przemek2802
    Level 12  
    Topic author Helpful post? (0)
    O ile dobrze patrze, to chwytacz-czarny plastik wokół szpulki się nie obraca. Obraca się pierścień metalowy pod nim. Obróciłem maszynę i wieloklin poziomy ma wytarte trzy ząbki ale one nie blokują ruchu. Pełny obrót blokuje coś innego.
  • #4 18 Jul 2012 14:20
    1167387
    Removed  
    Helpful post? (+1)
    Przemek2802 wrote:
    O ile dobrze patrze, to chwytacz-czarny plastik wokół szpulki się nie obraca. Obraca się pierścień metalowy pod nim. Obróciłem maszynę i wieloklin poziomy ma wytarte trzy ząbki ale one nie blokują ruchu. Pełny obrót blokuje coś innego.

    Nie czarna się ma obracać, lecz metalowa (czyli CHWYTACZ) zrób zdjęcia :)
  • #6 22 Jul 2012 10:21
    Przemek2802
    Level 12  
    Topic author Helpful post? (0)
    I jeszcze jedno bez pokrywy (nie zwracajcie uwagi na brud ;)
  • #7 22 Jul 2012 14:31
    1167387
    Removed  
    Helpful post? (+2)
    Przemek2802 wrote:
    I jeszcze jedno bez pokrywy (nie zwracajcie uwagi na brud ;)

    Okej więc koło stożkowe poziome jest do wymiany, bo widzę, wykruszyły się ząbki, i dlatego igła na pewno się blokuje ponieważ zaczepia o chwytacz :)
    Dodaje zdjęcie co musisz zdemontować :
    Łucznik 877 - Maszyna Łucznik 877 nie działa
    1. Koło stożkowe wałka pionowego (chwytacza, 2 wkręty).
    2. Luzujesz wkręt na kole stożkowym wałka poziomego (1 wkręt).
    3. Luzujesz wkręt na kole palcowym (3 element, koło walcowe typu palec jest płaskie, 1 wkręt).
    4. Luzujesz pierścień.
    5. Luzujesz wkręty (2) na kole pasowym.
    6. Przesuwasz lekko wałek poziomy w prawo, w celu aby zużyte koło wyjąć.
    Jeżeli już masz założone koło stożkowe poziome nowe, to piszę co masz dalej robić :
    1. Wkładając koło stożkowe, pamiętaj żeby przesunąć wałek w lewo, musisz dokręcić wkręt na płaszczyźnie.
    2. Także w kole palcowym wkręt musi być na płaszczyźnie.
    3. Zakładasz pierścień, tak aby wałek nie latał ani w prawo, ani lewo.
    4. Teraz regulacja, robisz tak, że jeżeli ostrze igły jest na równo z płytką ściegową, to tak samo muszą na równo ząbki transportera, i dokonujesz regulacji chwytacza :
    Na czerwono, odległość ostrza chwytacza, od ostrza igły.
    Na zielono, że żabki i ostrze igły na równo z płytką.
    Łucznik 877 - Maszyna Łucznik 877 nie działa
    Jeżeli tak jest, wszystko dokręcasz, i zakładasz koło stożkowe na wałek chwytacza, dokręcasz robisz próby czy szyje :)
    Jeżeli by tak nie było, to musisz poluzować koło palcowe, przesunąć je w prawo, i pokręcić tym dużym kołem walcowym, znajdującym się pod kołem palcowym : Łucznik 877 - Maszyna Łucznik 877 nie działa
    1. Na czerwono małe koło walcowe, czyli te w razie czego jakbyś musiał przesunąć w lewo.
    2. Na zielono duże koło stożkowe, czyli w razie czego jakbyś musiał nim pokręcić, tak aby ząbki były na równo z płytką, w tym samym momencie tak jak ostrze igły.
    Resztę regulujesz tak jak wcześniej pisałem :)
    Teraz jak już skończysz naprawę, oczyść porządnie maszynę i na zdjęciach Ci pokarzę, które miejsca naoliwić olejem maszynowym :
    Łucznik 877 - Maszyna Łucznik 877 nie działa Łucznik 877 - Maszyna Łucznik 877 nie działa
    Spód maszyny i i mechanizm igielnicy + stopki.
    Życzę udanej i bardzo cierpliwej pracy :)
    Jak coś to pisać :)
  • #8 22 Jul 2012 18:37
    Przemek2802
    Level 12  
    Topic author Helpful post? (+1)
    lucznik_834 wrote:
    Okej więc koło stożkowe poziome jest do wymiany, bo widzę, wykruszyły się ząbki, i dlatego igła na pewno się blokuje ponieważ zaczepia o chwytacz :)


    Tak, to będzie raczej to. Znalazłem w jakimś sklepie internetowym takie kółko za 40 zl z wysyłką. Czy to trochę nie za dużo? Czy nie trzeba przypadkiem wymienić obu naraz aby były dobrze spasowane?
  • #9 22 Jul 2012 20:33
    wiesław67
    Level 20  
    Helpful post? (+1)
    http://www.technikserwis.otwarte24.pl/Czesci-zamienne/6


    Najlepiej wymienic oba koła. ALE co do sposobu regulacji chwytacza z igła po wymianie tych zębatek mam pewne wątpliwości. Ja robię to inaczej ( kiedyś pisałem o tym na forum ),ale każdy sposób dobry ,aby skuteczny.
  • #10 22 Jul 2012 22:24
    1167387
    Removed  
    Helpful post? (0)
    wiesław67 wrote:
    http://www.technikserwis.otwarte24.pl/Czesci-zamienne/6


    Najlepiej wymienic oba koła. ALE co do sposobu regulacji chwytacza z igła po wymianie tych zębatek mam pewne wątpliwości. Ja robię to inaczej ( kiedyś pisałem o tym na forum ),ale każdy sposób dobry ,aby skuteczny.

    No tak dziękuję, bo zapomniałem napisać, że dwa koła od razu :) Ale to logiczne :D Ten sposób też działa, ja przynajmniej tak ustawiam :)
  • #11 06 Aug 2012 19:28
    Przemek2802
    Level 12  
    Topic author Helpful post? (0)
    Koła wymienione, igła ustawiona i nadal to samo.
    Moderated By mrhari

    http://www.elektroda.pl/rtvforum/topic2053101.html

  • #12 06 Aug 2012 22:22
    1167387
    Removed  
    Helpful post? (+1)
    Igielnica mi się nie podoba ... odkręć przód maszyny i ściągnij pokrywę przednią :) Ci pomogę :)
  • #13 09 Aug 2012 19:38
    Przemek2802
    Level 12  
    Topic author Helpful post? (0)
    A może źle igłę ustawiłem? Podczas ruchu igła nie trafia w otwór w płytce z tymi nieregularnymi otworami pod chwytaczem gdy jest na samym dole. Łucznik 877 - Maszyna Łucznik 877 nie działa
  • #14 09 Aug 2012 22:58
    1167387
    Removed  
    Helpful post? (0)
    Przemek2802 wrote:
    A może źle igłę ustawiłem? Podczas ruchu igła nie trafia w otwór w płytce z tymi nieregularnymi otworami pod chwytaczem gdy jest na samym dole. Łucznik 877 - Maszyna Łucznik 877 nie działa

    To w takim razie gdzie trafia igła, jak nie w otwór płytki ściegowej ? Ściągnij tą pokrywę z napisałem Łucznik i porób zdjęcia :) Bo tak nie widzę co z igielnicą i najlepiej krótki filmik chodzenia igielnicy to wtedy już na bank będę wiedział o co chodzi, ja się postaram też nagrać jak prawidłowo powinna chodzić :) I pamiętaj płaska część igły powinna być z tyłu, zaokrąglona z przodu :)
  • #15 10 Aug 2012 19:04
    Przemek2802
    Level 12  
    Topic author Helpful post? (0)
    Nie o otwór płytki ściegowej chodzi, tylko o otwory w obracającej się płytce w chwytaczu (patrząc na chwytacz od góry obraca się razem z nim płytka z otworami).
  • #16 10 Aug 2012 19:09
    1167387
    Removed  
    Helpful post? (-1)
    Przemek2802 wrote:
    Nie o otwór płytki ściegowej chodzi, tylko o otwory w obracającej się płytce w chwytaczu (patrząc na chwytacz od góry obraca się razem z nim płytka z otworami).

    Chodzi o to, w czym jest osadzony czy co, bo kompletnie nic z tego nie kapuję ...
  • #17 10 Aug 2012 20:32
    wiesław67
    Level 20  
    Helpful post? (0)

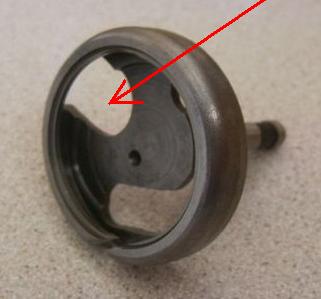

    Pewnie chodzi o okienka w dnie chwytacza w które trafia czubek igły jeśli jest prawidłowo ustawiony chwytacz.



    Łucznik 877 - Maszyna Łucznik 877 nie działa
  • #18 11 Aug 2012 16:12
    Przemek2802
    Level 12  
    Topic author Helpful post? (0)
    wiesław67 wrote:
    Pewnie chodzi o okienka w dnie chwytacza w które trafia czubek igły jeśli jest prawidłowo ustawiony chwytacz.



    Łucznik 877 - Maszyna Łucznik 877 nie działa


    O, O, O, tak, właśnie to Panie Wiesławie. No, ale myślę, że ustawiłem igłę prawidłowo, tzn. igła równo z ząbkami transportera...
  • #19 11 Aug 2012 16:28
    1167387
    Removed  
    Helpful post? (+1)
    Przemek2802 wrote:
    wiesław67 wrote:
    Pewnie chodzi o okienka w dnie chwytacza w które trafia czubek igły jeśli jest prawidłowo ustawiony chwytacz.



    Łucznik 877 - Maszyna Łucznik 877 nie działa


    O, O, O, tak, właśnie to Panie Wiesławie. No, ale myślę, że ustawiłem igłę prawidłowo, tzn. igła równo z ząbkami transportera...

    No to co się dzieje ? Przecież podawałem, jak ma być ustawione :)
    Dodaje zdjęcia i krótkie 2 filmiki :) :
    Łucznik 877 - Maszyna Łucznik 877 nie działa Łucznik 877 - Maszyna Łucznik 877 nie działa Łucznik 877 - Maszyna Łucznik 877 nie działa
  • #20 11 Aug 2012 16:40
    Przemek2802
    Level 12  
    Topic author Helpful post? (0)
    Igła nie trafia w okienko w chwytaczu, a ustawione jak Pan napisał. Więc co, przesunąć chwytacz?
  • #21 11 Aug 2012 17:09
    1167387
    Removed  
    Helpful post? (0)
    Przemek2802 wrote:
    Igła nie trafia w okienko w chwytaczu, a ustawione jak Pan napisał. Więc co, przesunąć chwytacz?

    Filmik 1 ruch igielnicy :
    http://w849.wrzuta.pl/film/8Hi3ZIlXrVH/lucznik_834
    Filmik 2 ustawienie chwytacza, igielnicy i transportera:
    http://w849.wrzuta.pl/film/0Y0UMRUAtAN/lucznik_834
    Post wyżej zdjęcia :)

    Dodano po 8 [minuty]:

    Przemek2802 wrote:
    Igła nie trafia w okienko w chwytaczu, a ustawione jak Pan napisał. Więc co, przesunąć chwytacz?

    I mam nadzieję, że teraz Ci się uda doprowadzić tego Łucznika do ładu :D
  • #22 11 Aug 2012 17:26
    wiesław67
    Level 20  
    Helpful post? (0)
    Przemek2802 wrote:
    Igła nie trafia w okienko w chwytaczu, a ustawione jak Pan napisał. Więc co, przesunąć chwytacz?


    Nie chciałbym wprowadzac zamieszania ale gdzieś na forum dokładnie opisałem jak prawidłowo zsynchronizowac chwytacz z igłą . najwżniejszy jest tzw. skok pętlowy tzn. ile mm. igła podniesie się do góry z dolnego martwego punktu w czasie kręcenia kołem pasowym w kierunku obrotów maszyny. Następnie po takiej regulacji ważna jest wysokośc czubka chwytacza na górną krawędzią oczka igły w czasie kiedy czubek chwytacza znajdzie się w osi igły. Po tej regulacji ważny jest odstęp boczny czubka chwytacza od igły ( gdy ten czubek znajduje się w osi igły ) Po tych regulacjach przystępujemy do regulacji transportu ( ząbki ) i igły ( górna powierzchnia ząbków równa się z górna powierzchnią płytki ściegowej) Oczywiście trzeba wiedziec że transport w tej maszynie pracuje tak że gdy ząbki transportu są w najwyższym górnym punkcie to igła też jest na samej górze ( igła w górę ząbki w górę ,igła w dół ząbki w dół Gdy czubek igły jest dobrze zsynchronizowany z górna powierzchnią żabków tak jak na zdjęciu. Łucznik 877 - Maszyna Łucznik 877 nie działa


    Oczywiście igła podczas tych regulacji powinna byc na środku otworu płytki ściegowej.
    -
  • #23 29 Aug 2013 15:08
    Przemek2802
    Level 12  
    Topic author Helpful post? (0)
    Minęło trochę czasu...maszyna niestety wylądowała w serwisie na regulacji- wszystko gra idealnie. Regulacja nie jest tak prosta...
  • #24 06 Jun 2014 15:48
    MQ_77
    Level 6  
    Helpful post? (0)
    Witam
    Mój problem polega na tym że podczas szycia, maszyna potrafi się rozregulować tj. igła uderza w chwytacz (jedna udało mi się złamać :/) po ponownym nastawieniu po jakimś czasie (tj 3,4 ściegach, z powrotem to samo ) i tak można by było w koło macieju...co robię nie tak?
    Proszę o pomoc - może ktoś miał podobnie - posiadam singera 843..jestem zdołowana
  • #25 06 Jun 2014 16:36
    1167387
    Removed  
    Helpful post? (0)
    Odkręć dolną pokrywę maszyny i zobacz czy nie wykruszyły się ząbki napędu chwytacza.
  • #26 06 Jun 2014 16:41
    MQ_77
    Level 6  
    Helpful post? (0)
    Odkręciłam i ... koła zębate dopiero co wymienione, przeszyłam może z 10 m materiału(firany + len ) ...2 ząbki lekko uszczerbane ! Moje pytanie jest może nie logiczne, szyje sporadycznie (wedle uznania i potrzeby ) czy możliwe jest bym załatwiła sobie koła na spodniach jeans ?
  • #27 06 Jun 2014 16:47
    1167387
    Removed  
    Helpful post? (0)
    MQ_77 wrote:
    Odkręciłam i ... koła zębate dopiero co wymienione, przeszyłam może z 10 m materiału(firany + len ) ...2 ząbki lekko uszczerbane ! Moje pytanie jest może nie logiczne, szyje sporadycznie (wedle uznania i potrzeby ) czy możliwe jest bym załatwiła sobie koła na spodniach jeans ?

    No to skoro 2 ząbki są "lekko" stępiona, no to niestety koło zębate są do wymiany, źle ustawione mogły to spowodować.
  • #28 06 Jun 2014 16:52
    MQ_77
    Level 6  
    Helpful post? (+1)
    źle ustawione - bardzo proszę o sprecyzowanie odpowiedzi (będę wdzięczna ) bym na przyszłość wiedział co zrobić, by nie popełnić tego błędu...wrrrr
  • #29 06 Jun 2014 17:06
    1167387
    Removed  
    Helpful post? (0)
    MQ_77 wrote:
    źle ustawione - bardzo proszę o sprecyzowanie odpowiedzi (będę wdzięczna ) bym na przyszłość wiedział co zrobić, by nie popełnić tego błędu...wrrrr

    Pierw trzeba wymieć koła, dopieto potem mogę powiedzieć co i jak.
  • #30 06 Jun 2014 17:19
    MQ_77
    Level 6  
    Helpful post? (0)
    dziękuje, :) jak tylko kupie nowe koło natychmiast się zgłoszę :) miłego dnia
