Andrzej42
Poziom 12

Joined: 25 Sep 2005
Posts: 85
Location: Suwałki

#211 25 Sep 2010 10:47

Re: Białe LED zasilane napięciem 230V

Zwykły ściemniacz na triaku. Albo kup gotowy w sklepie AGD (moduły w odkurzaczach ), elektrycznym (ściemniacze oświetlenia), elektronicznym( moduł do złożenia regulatora oświetlenia albo kilka elementów , schematów na elektrodzie do oporu).
albo opornik w szereg, czy kondensator.
Napisz co wybrałeś

Google

Google Adsense

# 25 Sep 2010 10:47

otest
Poziom 6

Joined: 02 Nov 2005
Posts: 17
Location: Mikolow

#212 17 Oct 2010 16:21

Re: Białe LED zasilane napięciem 230V

Witam,
Od jakiegoś czasu myślę nad zbudowaniem oświetlenia przed domem na LEDach.
Chciałem to oprzeć na podobnej zasadzie na jakiej działały stare "ruskie" latarki czyli patent z reaktancja kondensatora. Problem w tym, że wartość prądu LED w impulsie może być "trochę" za duża co może skrócić czas życia diod.
Rozwiązanie fysiek'a nasunęło mi pewien pomysł który pozwolił ograniczyć maksymalny szczytowy prąd dla LED ale i zmniejszyć moc wydzielana w tranzystorach. W dołączonym pliku znajduje się schemat który każdy może sobie pod edytować i po symulować programem LTspiceIV
Rozpatrzyłem również trzy przypadki.

W pierwszym rezystancja rozładowująca kondensator wejściowy wynosi 1 ohm tak, że układ pracuje tak jak pierwowzór z źródłem prądowym .
Wynika z niego, ze prąd LED wynosi ok 20 mA ale moc tracona w tranzystorze źródła prądowego wynosi prawie 3 W !!

W drugim przypadku mam już normalny układ z kondensatorem wejściowym ale źródło prądowe jest ustawione na regulacje maksymalnego prądu tuż poniżej katalogowej maksymalnej wartości . LADy zwykle pracują na 20 mA a maksymalny szczytowy prąd wynosi 30 mA . W przykładowym układzie wynosi on nieco ponad 27 mA. Po osiągnięciu punktu pracy wartość średnia prądu wynosi ok 21 mA a skuteczna 23mA
Moc strat w tranzystorze wyjściowym źródła prądowego wynosi tylko ok 76mW ! :)

Ostatnim przypadkiem jest układ który zasila diody prądem praktycznie stałym.
Dla tego przypadku wartość średnia i skuteczna wynosi ok 20 mA a moc strat w tranzystorze źródła prądowego na poziomie 130 mW co nadal jest wartością na tyle mała ze można użyć tranzystor bez żadnego radiatora :)

Na podstawie powyższych przykładów można wywnioskować, że średni prąd można regulować tylko wartością kondensatorem wejściowym C1 (plus ew C4)
Ładuje on kondensator C2 o ścisłe określony ładunek elektronów który następnie, w zależności od wartości prądu źródła prądowego, jest szybciej lub wolniej rozładowywany.
Przy szybszym rozładowywaniu mamy mniejsze straty cieplne w źródle ale tez większe pulsacje prądu które może podobno ograniczyć żywotność diod

Chciałbym zwrócić uwagę na fakt ze używając kondensator wejściowy nie trzeba używać tranzystorów wysokonapięciowych - wahania napięcia CE tranzystora nie przekracza 20..30 volt.

Zastępcza dioda zenera na 160 V symuluje ok 50 jasnych diod.

Z obliczeń wynika ze moc pobierana z sieci nie powinna przekraczać 4 W a moc na diodach LED wynosi około 3.3 W czyli moc tracona w pozostałych elementach wynosi około 0.6 W.

LTspiceIV.zip
Filename:	LTspiceIV.zip	Download
Contents:
Filesize:	2.25 KB
Punkty:	0

flippper
Poziom 3

Joined: 18 Aug 2006
Posts: 7
Location: Krosno

#213 08 Nov 2010 17:13

Re: Białe LED zasilane napięciem 230V

A jakie należy zastosować parametry w układzie niżej jeśli chciałbym połaczyc 512 diód białych 20mA kazda. Podejrzewam że będzie trzeba zastosować 8 równoległych połączeń po 64 szt w szeregu; tylko jakie powinny być oporniki , kondensatory, no i moze jakie tranzystory dobrać, bo te podpisane pod rysunkiem raczej nie wydolą?

otest
Poziom 6

Joined: 02 Nov 2005
Posts: 17
Location: Mikolow

#214 12 Nov 2010 23:10

Re: Białe LED zasilane napięciem 230V

flippper wrote:

Jesli chcesz polaczyc 8 lancochow rownolegle a sterowac tylko jednym tranzystorem to musisz sie liczyc z niesymetrycznym rozkladem pradow w poszczegolnych galeziach. Mozesz probowac to kompensowac jakimis rezystorkami ale efekty tego moga byc rozne. Poza tym jak padnie jedna galaz to jej prad przejma pozostale. Jesli taki stan bedzie trwal dluzej to padnie nastepna i nastepna. Moze lepiej do kazdej galezi zastosowac oddzielne zrodlo pradowe? koszt jednego zrodla nie jest porazajacy.
BTW: Przerobilem uklad z poprzedniego mojego postu tak ze zasilam teraz rownolegle dwa lancuchy po 50 diod.KAzdy ma wlasne zrodelko . Uklad wejsciowy ,mostek i elektrolit jest wspolny - odpowiednio zmodyfikowany :)
Jak bedzie zainteresowanie to poprawie schamat i wrzuce.

fysiek
Poziom 18

Joined: 15 Aug 2005
Posts: 562
Location: Rzeszów

#215 02 Dec 2010 19:27

Re: Białe LED zasilane napięciem 230V

Do każdej gałęzi musi być zastosowane osobne źródło prądowe. Nie wolno łączyć diod równolegle. Diody białe to około 3.5V (to tylko teoria bo liczy się prąd a nie napięcie złącza) czyli spokojnie w gałęzi może być 90 diod bo mamy do dyspozycji 320V.

flippper
Poziom 3

Joined: 18 Aug 2006
Posts: 7
Location: Krosno

#216 10 Dec 2010 12:19

Re: Białe LED zasilane napięciem 230V

A gyby tak przeliczyć układ na 516 diód (40mA) i mimo wszystko połaczyc je jako 6 równoległych połączeń po 86 szt w szeregu - jednakże zabezpieczając każdy szereg bezpiecznikiem 50mA-60mA (jak poleci jeden szereg i wzrośnie natężenie w reszcie; to wywaliłoby bezpieczniki?)
@otest - czy byłbys w stanie - mógłbym Cie prosic o przeliczenie?
dzieki z góry!

fysiek
Poziom 18

Joined: 15 Aug 2005
Posts: 562
Location: Rzeszów

#217 12 Dec 2010 21:15

Re: Białe LED zasilane napięciem 230V

Zanim wywali bezpiecznik, szlag trafi wszystko. Bezpieczniki są za wolne. Połączenia równoległe są zabronione!!

otest
Poziom 6

Joined: 02 Nov 2005
Posts: 17
Location: Mikolow

#218 15 Dec 2010 16:36

Re: Białe LED zasilane napięciem 230V

flippper wrote:

@otest - czy byłbys w stanie - mógłbym Cie prosic o przeliczenie?
dzieki z góry!

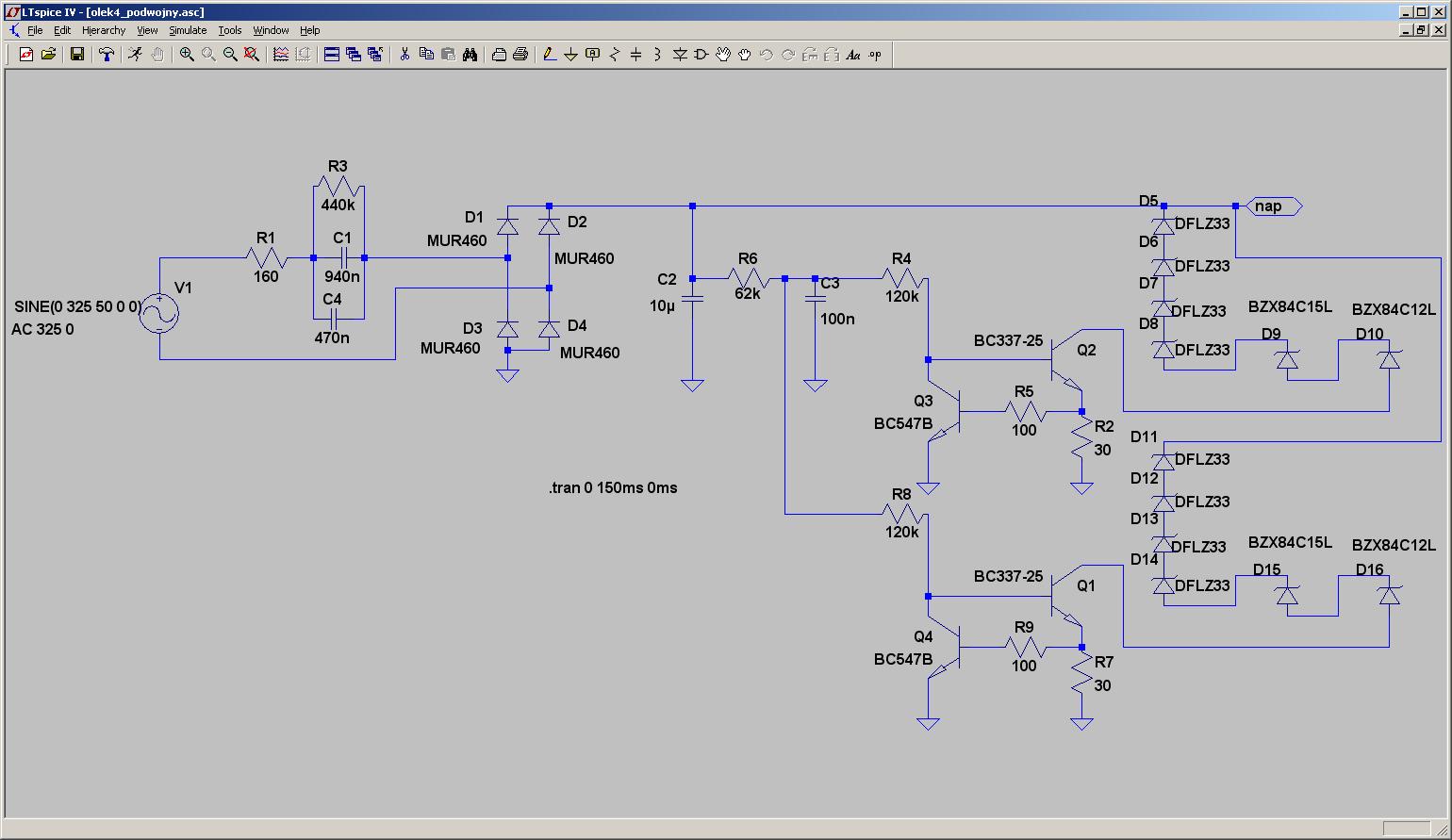

Tak wyglada moj uklad podwojny:

Tranzytory BC337 zamienilem na BF 459 i zalozylem na nie takie male radiatorki:
http://www.nikomp.com.pl/opisy/RAD00/RAD220NA.htm
W czasie normalnej pracy nie sa one potrzebne jednak w przypadku gdy siadzie jedna z LED owych galezi to na tranzystorze wzrasta napiecie (kondensatory przepuszczaja wiekszy ladunek niz potrzebny )natranzystorze przez co moze sie zaczac grzac. Jest to takie zabezpieczenie na wypadek awari. Z tego samego powodu nie polecalbym laczyc wiecej niz dwa zrudla prodowe do jednego zestawu kondensatorow.
Przy 500 diodach Lepiej zbudowac 5 ukladow jak na dolaczonym schemacie
Mozna by sie pokusic na ogranicznie ilosci kondensatorow wejsciowych i mostkow Gretza ale to by byly raczej iluzoryczne oszczednosci tym bardziej ze trzeba by znalezc odpowiednio wiekszy kondensator wejsciowy a przy jego braku i tak trzeba by polaczyc rownolegle kilka mniejszych...

Przy okazji
Pierwszy zrobiony prototyp dla 50 diod dziala bez zadnej usterki.
W ukladzie na 2x50 chcialem podniesc prad i jako R2 i R% wsadzilem rezystory 27 Ohm. po ok tygodniu padla jedna dioda w jednym szeregu a po wymianie w nastepnym tygodniu w drugim szeregu. Moze akurat trafilem na jakies felerne diody ale postanowilem ograniczyc prad i wymienilem ww rezystory na 30 Ohm (tak jak w pierwotnym ukladzie). od tego czasu (z miesiac) lampa dziala juz bezawarjnie .

Tu schemat w LTspice:

LTspiceIV_2.zip
Filename:	LTspiceIV_2.zip	Download
Contents:
Filesize:	2.14 KB
Punkty:	0

gsmfun
Poziom 12

Joined: 25 Dec 2009
Posts: 109
Location: Poznan

#219 27 Dec 2010 18:20

Re: Białe LED zasilane napięciem 230V

witam. może ja odświeżę temat bo ten sam praktycznie. mam 100 diód po 2V jedna dostałem do tego 100 rezystorów 1,2kOhm rozumiem mam do kazdej diody dodac po jednym? całość pod 230V+wszystko idzie przez mostek prostujący.Mam pewne wątpliwości bo kolega w tym wątku

http://www.elektroda.pl/rtvforum/topic1809450.html

zastosował tylko dwa rezystory za mostkiem. pozdrawiam

Google

Google Adsense

# 27 Dec 2010 18:20

lopiola
Poziom 11

Joined: 27 Oct 2003
Posts: 77
Location: Ostrowiec Świętokrzyski

#220 04 Jan 2011 14:24

Re: Białe LED zasilane napięciem 230V

Proponuję poeksperymentować z termistorami NTC w celu ograniczenia prądu ładowania przy załączaniu układu i powolnego zapalania LED (szeregowo w obwodzie zamiast źródła prądowego, przed kondensatorem filtrującym)

micrei
Poziom 1

Joined: 30 Jan 2008
Posts: 1

#221 07 Jun 2011 22:42

Re: Białe LED zasilane napięciem 230V

Witam
Czy mógłby ktoś narysować schemat 30 diod(3,20V, 20mA) aby podłączyć do 230V.
Jakby koś mógł to z dokładnym opisem gdzie co i jak jakie itd. z góry dziękuję

Grendel
Poziom 7

Joined: 18 Nov 2003
Posts: 23
Location: z Gliwic

#222 08 Jun 2011 16:25

Re: Białe LED zasilane napięciem 230V

Witaj.
Powyżej zamieszczono mnóstwo schematów pozwalających na podłączenie LEDów do napięcia 230V.
Typowy, prosty i niezawodny schemat wygląda tak:

Gdzie rezystory mają po 0.5W (R2 może mieć 1W), mostek prostowniczy dowolny (wystarczy, by był na napięcie nie niższe, niż 250V), kondensator C1 dowolny foliowy 330nF / 250V AC (400V DC), C2 elektrolit 10-22µF minimum 160V (może być z zasilania świetlówki energooszczędnej :D), wszystkie diody LED połączone są szeregowo, rezystor R4 z wyłącznikiem pozwala na przełączenie diód w niski stan pracy (ok 1% mocy - lekkie jarzenie) - można to, oczywiście, pominąć.

zybex
Poziom 25

Joined: 24 Feb 2002
Posts: 7152
Location: Pomorze

#223 30 Aug 2011 19:07

Re: Białe LED zasilane napięciem 230V

Przerobiłeś ten "czeski" schemat, czy znalazłeś w sieci właśnie taki na 30 led? Czy w praktyce zrealizowałeś ten projekt i ewentualnie jak się sprawuje?

Google

Google Adsense

# 30 Aug 2011 19:07

Grendel
Poziom 7

Joined: 18 Nov 2003
Posts: 23
Location: z Gliwic

#224 02 Sep 2011 17:03

Re: Białe LED zasilane napięciem 230V

Faktycznie - ten całkiem zbędny przełącznik na 1% mocy zapożyczyłem z jakiegoś schematu powyżej :D , ale cały układ jest pewny i prosty - zawiera tylko to, co powinien, bez udziwnień. Wykonuję takie układy od 30 lat, na różne ilości LEDów - działają do dziś, więc są sprawdzone i niezawodne.

funky2x
Poziom 6

Joined: 17 Jun 2008
Posts: 18
Location: Damascus

#225 03 Dec 2011 20:16

Re: Białe LED zasilane napięciem 230V

can you add battery to any circuit so they can be charge and use it when power off ?
