  • Zgrzewarka sterowana poprzez uC Atmega8

    Witam.
    Jak to w większości przypadków bywa i na mnie przyszła kolej, by połączyć kilka akumulatorków w jeden większy pakiet.
    Można oczywiście poszczególne ogniwa polutować ze sobą, jednakże takie połączenie niestety powiększa gabaryty całego zestawu zasilającego.
    Dodatkowo jak się chce użyć "pastylek"...

    Tutaj wybór padł na zgrzewarkę opublikowaną kiedyś w Nowym Elektroniku.
    Niestety nie mając pod ręką 89C2051 pokusiłem się o skonstruowanie swojego urządzonka.

    Większość części miałem już zgromadzone w przepastnych czeluściach piwnicy i szafkach (oj, moja biedna małżonka).

    Koniecznością było jedynie dokupienie transformatora i przewodu spawalniczego.

    Zacząłem od przygotowania sterownika.
    Po wykonaniu prototypu i zweryfikowaniu jego plusów i minusów (tych było więcej) zacząłem robić kolejne wersje.
    Aktualnie jest już 5.

    Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8

    Transformator nabyłem na zaprzyjaźnionym złomie.
    Został wyjęty z kuchenki mikrofalowej i oskubany z uzwojenia wtórnego.
    Zamiast niego nawinąłem 3 zwoje przewodem spawalniczym w osłonie gumowej 25mm2.

    Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8

    W międzyczasie zacząłem pisać program do sterowania w BASCOM (z C jeszcze się nie bardzo lubię).
    Czas zgrzewania jest regulowany skokowo.
    W zakresie 10-300 ms, co 10 ms.
    W zakresie 300 ms do 5 sekund co 100 ms.
    Blaszki do pastylek są zgrzewane w 60-80 ms.
    Do akumulatorków AA i AAA 350-400 ms.
    Przy czasie 3 sekund mogę spokojnie zgrzewać 2 blaszki 1 mm.
    Dioda LED służy do sygnalizacji czasu w sekundach.

    Schemat urządzenia poniżej.

    Zgrzewarka sterowana poprzez uC Atmega8

    Elektrody wykonałem z końcówek wtyczek angielskich. Są dobrej jakości, nie przyklejają się do zgrzewanego materiału.

    Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8

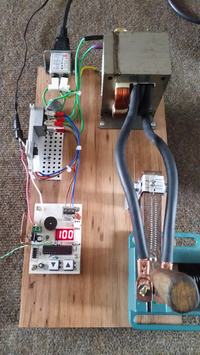

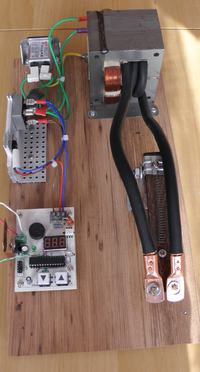

    Całość zmontowałem na kawałku pozostałości po panelu podłogowym.

    Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8

    Poniżej przykłady zgrzewów oraz próby zrywania.

    Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8 Zgrzewarka sterowana poprzez uC Atmega8

    Jako, że zaraz znajdą się osoby pytające o bezpieczeństwo użytkowania, odpowiadam.
    Końcówki przewodów są osłonięte gumowymi kapturkami na przewody z samochodu (rozrusznik i alternator).
    W planach jest wykonanie osłony transformatora, gniazda zasilania 230V i mostka z tyrystorem.

    Na razie przycisk wyzwalania impulsu prądowego jest luzem. Jak znajdę dla niego odpowiednie miejsce, to będzie zamocowany na stałe.


    Link

    Kanał YT .

    Fusebity w uC: taktowanie wewnętrzne 8MHz, pozostałe bez zmian.

    Pozdrawiam wszystkich i czekam na sugestie, pytania itp.

    P.S.
    Po wielu prywatnych wiadomościach odnośnie zmiany rodzaju wyświetlacza na ze wspólną anodą, postanowiłem przekompilować wsad do uC.
    Połączenia jak na grafice poniżej.
    Zgrzewarka sterowana poprzez uC Atmega8
    Płytkę należałoby wykonać we własnym zakresie.

    Poniżej test z użyciem wyświetlaczy ze WA.

    Link
