Piotr59mb
Poziom 17

Joined: 14 May 2008
Posts: 351
Location: Bydgoszcz

#151 13 Apr 2010 22:29

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Dobrze nawinąłem. 21 zwoi na okręgu o średnicy 19 cm drutem 0.4mm DNE

Mateusz_1534
Poziom 4

Joined: 11 Nov 2007
Posts: 10
Location: Koźminek

#152 15 Apr 2010 22:40

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

o ile sie niemyle w opisie jest gadka o drucie od 0,5mm do 0,65mm... byc moze to ma wpływ.. a jakie napiecie miedzy plusem zasilania(sztuczna masa) a 6 nóżką ua709 sie zmienia tak jak w opisie?? czyli oscyluje przy zblizaniu metalowego przedmiotu?

Piotr59mb
Poziom 17

Joined: 14 May 2008
Posts: 351
Location: Bydgoszcz

#153 17 Apr 2010 20:28

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Quote:

Cewkę nawija się po okręgu o średnicy 19 cm, nawijając 21 zwojów. Do nawinięcia zastosować można drut nawojowy DNE 0.3-0.4mm

Co do pomiarów, przy zbliżaniu metalowego przedmiotu, nic się nie dzieje.

dada2o6
Poziom 8

Joined: 24 Sep 2009
Posts: 31

#154 20 Apr 2010 00:06

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Wiatam!! Ja też właśnie się męcze nad tym wykrywaczem z PE2000/08. Mam takie pytanie czy na 8 nodze ICL 7660 powinno być 12v (u mnie 0 V obecnie)?? tak samo powinno być na 7 nodze LM709 (u mnie -4.8V)?? nie mam pojęcia dlaczego ale mi wogule ta przetwornica nie działa zamiast około 12v daje -4,8 V. siede juz drugi dzień nad nim i nie moge tego rozgryść. Co Podaje napięcie na ten układ ICL 7660?? zastosowałem tą przeróbke z C5 i owszem wzmocniło to napięcie na 4 nodze LM 709 na ponad 5 V ale brak mi 12V a bez tego nie ruszy. Przyczyną raczej nie moze być cewka?? Proszę o pomoc i podanie jakiś napięc przed tą przetwornicą i za oraz co mógłbym jeszcze sprawdzić bo jutro i tak pewnie zacznę pokolei (w akcie desperacji ) ale może ktoś mnie nakieruje zanim wszystko wyjmę i włoż od nowa :D :D Dzięki i pozdrawiam.

ukixx
Poziom 11

Joined: 15 Mar 2006
Posts: 64

#155 22 Apr 2010 15:26

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

proponuję zrobić według schematu gerber2 i poprawić błąd w przetwornicy (PCB) oraz przy kompensacji uA709 (schemat, PCB jest w tym miejscu ok) oraz pilnować wartości elementów (szczególnie kondensatorów o pojemnościach kilku pF) i nie ma możliwości żeby nie działał :)

wszystko jest już chyba napisane co i jak sprawdzić :)

kulibin
Poziom 1

Joined: 17 May 2010
Posts: 1
Location: Ukraine

#156 17 May 2010 18:47

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Witam Czy jest ktoś, że Layou formacie PCB

czerwoney
Poziom 3

Joined: 06 May 2007
Posts: 6
Location: wroclaw

#157 18 Apr 2011 08:42

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Czy można zastosować drut o większej średnicy np 1mm lub 0.8mm ? Jaki to będzie miało wpływ na układ wykrywacza?

Google

Google Adsense

# 18 Apr 2011 08:42

andrzej.Pr.p
Poziom 9

Joined: 05 Feb 2009
Posts: 43
Location: kutno

#158 08 Oct 2011 19:30

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Witam Panowie robi ktos jeszcze wykrywacze czy wszyscy sie poddali?

andrzej.Pr.p
Poziom 9

Joined: 05 Feb 2009
Posts: 43
Location: kutno

#159 28 Oct 2011 19:30

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Witam pisze po raz kolejny Panowie udalo mi sie uruchomiv ten wykrywacz przy pomocy mojego wujasa i dziala monete o srednicy 2cm wyczuwa z odleglosci 25cm jutro powinienem pojsc w teren wytestowac sprzet jezeli ktos potrzebuje pomocy nie ma problemu

plichta
Poziom 16

Joined: 17 Apr 2004
Posts: 276

#160 31 Dec 2011 00:37

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

W schemacie kolegi Swaldka:
"Popatrz na ten schemat, układ z tego schematu działa bez najmniejszych problemów "

Nie ma żadnej regulacji na nóżce 1 układu US3. Ja wykonałem układ z PE8/2000
i regulacja ta ma tam kluczowe znaczenie dla czułości wykrywacza. W gerber 2(dokumentacja w pierwszym poście) też występuje. Czy tutaj tego nie potrzeba?

zasięg wykrywacza z PE8/2000 w domu:

1gr 15cm
5gr 19cm
1zł 16cm
2zł 20cm
5zł 20cm
Puszka po piwie 60cm
Obudowa komputera 120cm
zasięg niezbyt imponujący ale za to mały pobór prądu z baterii.
Po zastosowaniu MAA502 zamiast LM709 zasięg wzrósł.
Jako tranzystora polowego z kanałem p użyłem 2N5460
W miejsce BDX53A dałem BDW93.
Wykrywacz jest stabilny w domu aczkolwiek jeżeli cewka sondy jest równolegle do sufitu lekko reaguje na zbrojenie w stropie.
Jako słuchawek użyłem wysokoomowych z wojskowego demobilu:
TA 56M na zdięciu bez tłumika hałasu.

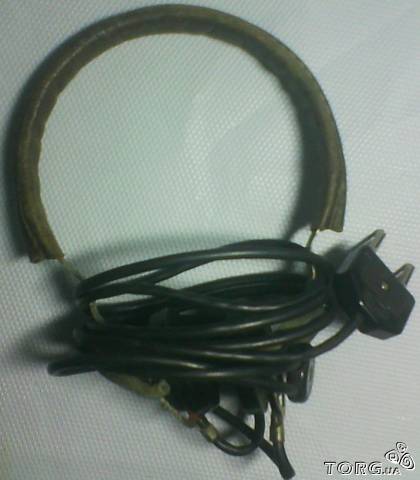

Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

rezystancja 3200ohm bardzo dobrze tłumią hałas na zewnątrz.

plichta
Poziom 16

Joined: 17 Apr 2004
Posts: 276

#161 03 Jan 2012 17:05

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Witam.
Taki sam schemat jak przedstawił kolega Swaldek jest w Elektronice praktycznej :
http://www.elektroda.pl/rtvforum/viewtopic.php?p=7785413#7785413
a płytka do niego:

płytka drukowana.zip
Filename:	płytka drukowana.zip	Download
Contents:
Filesize:	12.9 KB
Punkty:	0

kadir6141
Poziom 2

Joined: 15 Feb 2009
Posts: 3

#162 11 Feb 2012 16:30

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

thanks all friends

Google

Google Adsense

# 11 Feb 2012 16:30

plichta
Poziom 16

Joined: 17 Apr 2004
Posts: 276

#163 13 Feb 2012 15:25

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Zasięg mojego drugiego wykrywacza:
AVT5196 (KRET)

To nie jest reklama piwa :D

Wideo0002.3gp
Filename:	Wideo0002.3gp	Download
Contents:
Filesize:	4.16 MB
Punkty:	0

Google

Google Adsense

# 13 Feb 2012 15:25

kadir6141
Poziom 2

Joined: 15 Feb 2009
Posts: 3

#164 19 Feb 2012 23:45

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

thanks friends

plichta
Poziom 16

Joined: 17 Apr 2004
Posts: 276

#165 05 Apr 2012 11:34

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

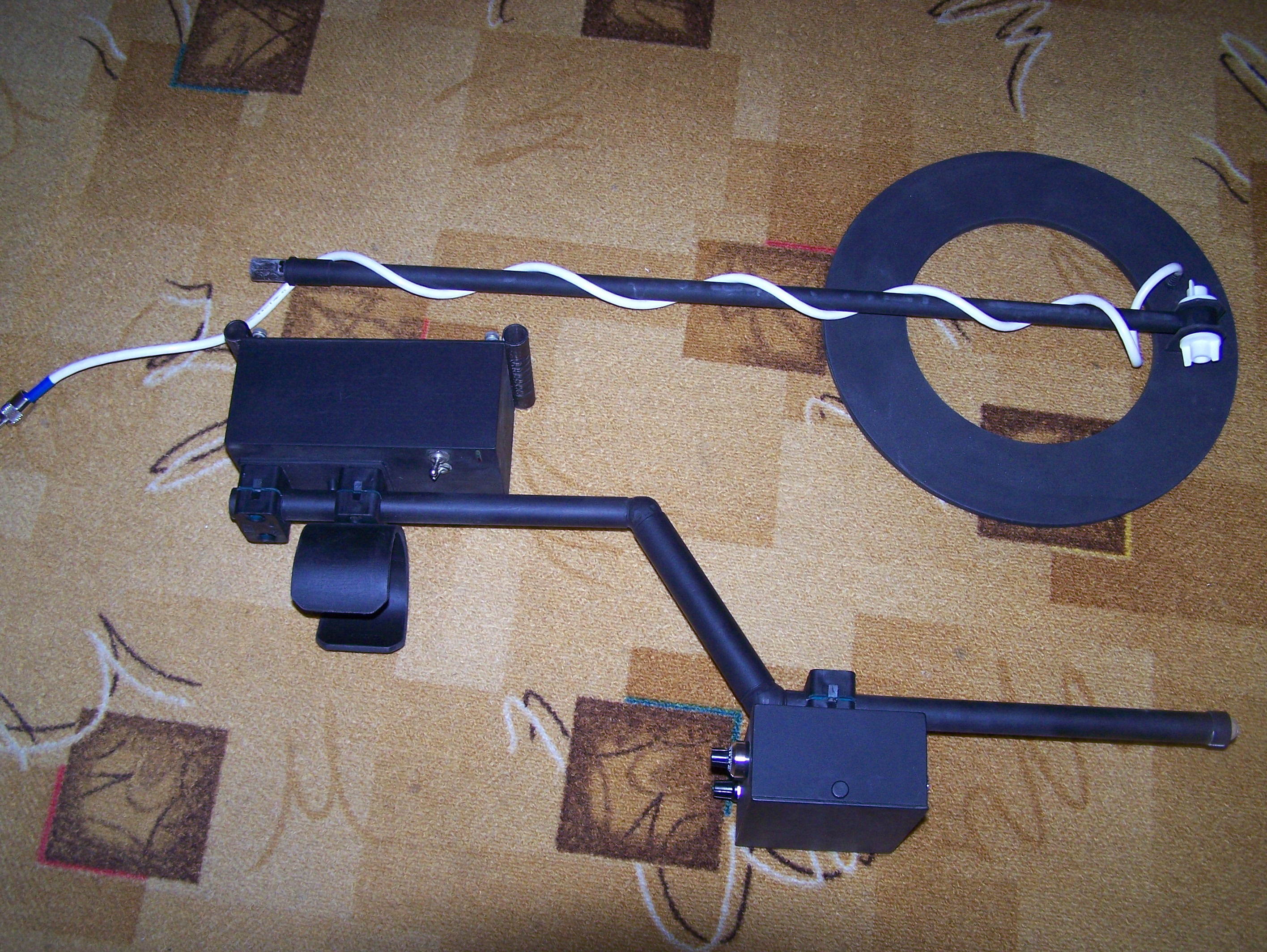

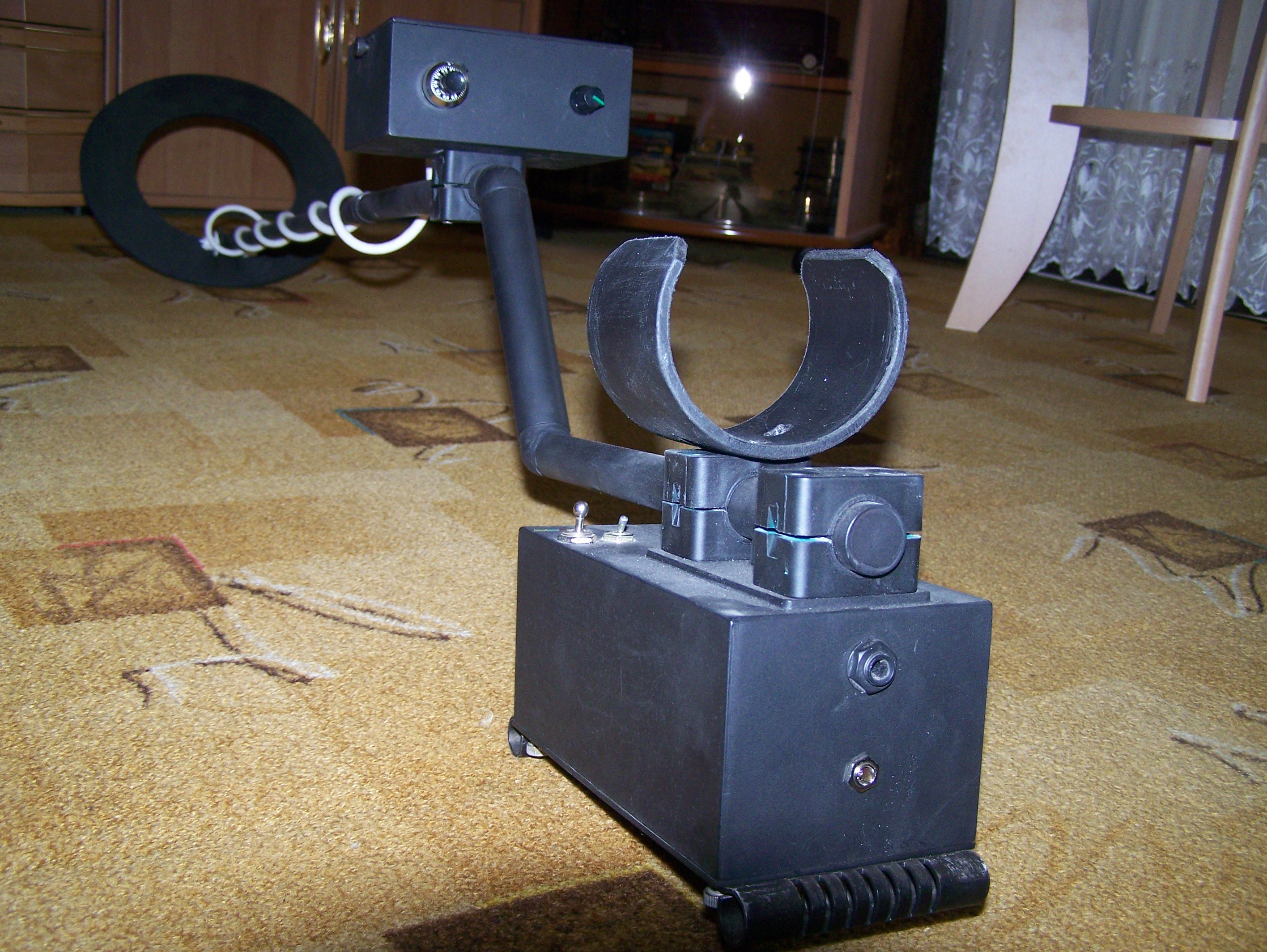

ostateczne wykonanie:

HShrek
Poziom 4

Joined: 11 Mar 2006
Posts: 10

#166 04 May 2012 20:13

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Witajcie plichta czy wszystko ze schematem jest Ok ,gdyż mam zamiar zrobić w/w piszczałkę

plichta
Poziom 16

Joined: 17 Apr 2004
Posts: 276

#167 06 May 2012 07:13

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

schemat i płytka są pewne mi odpalił od razu. Wszystkie części R i C przed montażem pomierzyłem żeby nie było niespodzianek.

HShrek
Poziom 4

Joined: 11 Mar 2006
Posts: 10

#168 06 May 2012 19:45

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Trochę zniecierpliwiony postanowiłem przeglądnąć schemat i są małe rozbieżności np: brak C4 100nF na schemacie natomiast jest C27 o tym nominale ;R14 ma być 100KOHm zamiast 100Ohm ;R3 to R30 a R26 to R31 ? Być może ten Rezystor R14 niema większego wpływu na całość działania choć przypuszczam iż sygnał jest mocno osłabiony

plichta
Poziom 16

Joined: 17 Apr 2004
Posts: 276

#169 07 May 2012 07:29

Re: Wykrywacz metali - P.I. PULSE INDUCTION - kompletny opis

Witam. Ja sugerowałem się schematem z praktycznego elektronika oraz schematem zamieszczonym przez Swaldka a nie spisem elementów. Schematy te są praktycznie te same ( w Swaldka brak regulacji głośności i inne niewielkie zmiany nie wpływające na pracę układu ) Poza tym schemat zamieczczony przez Swaldka jest bardziej czytelny, pozwala lepiej zrozumieć istotę działania układu. Link do schematu który zamieścił Swaldek we wcześniejszych postach tego tematu:
http://www.elektroda.pl/rtvforum/download.php?id=385497
Nie przejmuj się błędami w artykule. Po prostu weź schematy ideowe i na ich podstawie montuj i dobieraj elementy.
