Klips pomiarowy za darmo ze złącza PCI

LA72 16 Paź 2015 11:59 16635 24
  • Witam.

    Jak to w przypadku Polaków bywa, "potrzeba matką wynalazków" natchnęła mnie do wykonania prostego dodatku do programatora uC AVR.

    Mowa o klipsie pomiarowym, w tym przypadku 8 pinów dla obudów SOIC8, 8S1, 8S1, itp.


    Co jest potrzebne?
    Jakaś stara uszkodzona płyta z peceta, coś do cięcia klej i klamerka do wieszania prania (to ta najtrudniejsza część).

    Na płycie odszukujemy złącze PCI i je demontujemy. Ja do tego celu używam opalarki. Płyta i tak jest niesprawna, więc nie ma się co z nią patyczkować.

    Klips pomiarowy za darmo ze złącza PCI

    Po wymontowaniu
    Klips pomiarowy za darmo ze złącza PCI

    Po rozcięciu złącza PCI wzdłuż otrzymujemy długą listwę w pinami,
    Klips pomiarowy za darmo ze złącza PCI
    z której wycinamy i oszlifowujemy interesującą nas ilość pól kontaktowych.
    W moim przypadku 2 x po 4.
    Klips pomiarowy za darmo ze złącza PCI

    Następnie musimy bardzo ostrożnie odciąć dolną część złącza.
    Dzięki temu uzyskamy lepszy dostęp do pinów uC, pamięci w obudowach SMD.
    Klips pomiarowy za darmo ze złącza PCI

    Na tym etapie warto przymierzyć każdy element kontaktowy na jakimś układziku czy prawidłowo pasuje, zanim do zamocujemy.
    Klips pomiarowy za darmo ze złącza PCI

    Pora na zmontowanie klipsa w całość.
    Klamerkę z tworzywa przycinamy tak by była możliwość zamontowania naszych styków.
    Do nich zaś przylutowujemy kawałki przewodów.
    Klips pomiarowy za darmo ze złącza PCI

    Następnie całość łączymy ze sobą. Ja wykorzystałem Poxipol przezroczysty.
    Nic nie stoi na przeszkodzie aby wykorzystać tzw. gluto-klej.
    Klips pomiarowy za darmo ze złącza PCI Klips pomiarowy za darmo ze złącza PCI

    Gdy klej nam ładnie zaschnie pozostaje tylko do końcówek przewodów dołożyć gniazdo, piny do podłączenia programatora lub innego urządzenia pomiarowego.
    W moim przypadku to goldpiny z układem ułożenia dla KANDA.
    Klips pomiarowy za darmo ze złącza PCI

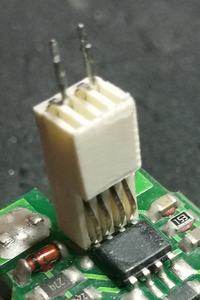

    Na koniec pozostaje przetestowanie "patentu".
    Klips pomiarowy za darmo ze złącza PCI

    Koszty?
    - złącze PCI - 0zł,
    - klej, zawsze się coś znajdzie - 0zł,
    - przewody, taśma z odzysku - 0zł,
    - klamerka - chwila strachu przed lubą :D.

    Mam nadzieję, że komuś się przyda podobny klips, który w wykonaniu PRO nie należy do najtańszych.
