Author

Message

michal.rogaczewski
Poziom 21

Joined: 25 Jul 2006
Posts: 1465
Location: Słupca

#31 23 Apr 2008 07:57

Re: Generator funkcyjny NE555 od Velleman

Zmiana częstotliwości popsuje ci przebiegi i tyle, musiałbyś wszystko zmienić

dysk1
Poziom 12

Joined: 30 Jan 2006
Posts: 88
Location: Tychy

#32 25 Jun 2008 16:37

Re: Generator funkcyjny NE555 od Velleman

Przeczytałem wszystkie tematy odnoszące się do generatora funkcji na NE555 i jest schemat na taki ze zmienną amplituda i na taki ze zmienną częstotliwości, ale nie ma jednego gdzie można by regulować i to i to....
Szukał bym takiego 0-2V i taki 1Hz do 100kHz

michal.rogaczewski
Poziom 21

Joined: 25 Jul 2006
Posts: 1465
Location: Słupca

#33 25 Jun 2008 19:41

Re: Generator funkcyjny NE555 od Velleman

Ze zmianą częstotliwość jest taki problem że tam są dość proste filtry....a co za tym idzie wyliczone tylko do jednej częstotliwości

neoswat
Poziom 13

Joined: 02 Aug 2006
Posts: 117
Location: Warszawa

#34 30 Aug 2008 10:56

Re: Generator funkcyjny NE555 od Velleman

Generator z pierwszego postu spisuje się świetnie ;)

Google

Google Adsense

# 30 Aug 2008 10:56

radekg2
Poziom 8

Joined: 20 Sep 2007
Posts: 25
Location: Pabianice

#35 17 Oct 2008 07:36

Re: Generator funkcyjny NE555 od Velleman

michal.rogaczewski wrote:

Ze zmianą częstotliwość jest taki problem że tam są dość proste filtry....a co za tym idzie wyliczone tylko do jednej częstotliwości

A jak je wyliczyć dla innych częstotliwości? (20 kHz w moim przypadku)

michal.dxd
Poziom 6

Joined: 20 Apr 2008
Posts: 15
Location: Kielce

#36 20 Oct 2008 13:26

Re: Generator funkcyjny NE555 od Velleman

Witam. Potrzebuje na fizykę zrobic z baterii prąd 220/230v. Czy ten układ się do tego nadaje?

WyjadaczWaffli
Poziom 3

Joined: 18 Nov 2006
Posts: 7
Location: Wrocław

#37 27 Oct 2008 18:44

Re: Generator funkcyjny NE555 od Velleman

Jeśli chciałbym poszerzyć zakres napięcia wyjściowego, to ten wtórnik należałoby podpiąć zaraz za tym drugim tranzystorem? Jeśli ktoś byłby tak uprzejmy, to z małym rysuneczkiem tamtej części schematu :) Wybaczcie tak proste pytanie.

wojlej
Poziom 11

Joined: 09 May 2006
Posts: 71
Location: Lębork

#38 11 Nov 2008 15:37

Re: Generator funkcyjny NE555 od Velleman

Zożyłem ten pierwszy układ w Orcad 9.2 PSpice:

Gdy zacząłem symulacje układu dla przebiegu prostokątnego pokazało się coś takiego:

Code:

ERROR -- Convergence problem in transient bias point calculation

Last node voltages tried were:

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

(N00353) 4.4125 (N00453) 3.7887 (N00802) 1.2634 (N00870) 1.2634

(N01133) 2.5258 (N01455) .0017 (N01869) .5751 (N01896) .5751

(N01923) .5751 (N01950) .5751 (N02439) .5751 (N02928) .0304

(N03075) 4.115E-09 (N03196) 0.0000 (N03436) 0.0000 (X_U1.1) .9108

(X_U1.2) 1.2629 (X_U1.3) -2.5913 (X_U1.4) .5185 (X_U1.5) -.5665

(X_U1.6)-6189.1000 (X_U1.7) .5185 (X_U1.8)-2967.9000 (X_U1.9) 1.8577

(N000030) 1.4708 (N000250) 2.9417

(X_U1.10)-7.232E-06 (X_U1.11) 1.8575

(X_U1.12) -.8441 (X_U1.13) 1.8577

(X_U1.14) 1.8575 (X_U1.15) 3.3784

(X_U1.16) 1.8575 (X_U1.17) 112.7E-12

(X_U1.18) 1.8575 (X_U1.19)-2.316E-09

(X_U1.20) 13.7080 (X_U1.21)-2967.5000

(X_U1.22) 10.3880 (X_U1.23) -.1743

(X_U1.24) 1.8575 (X_U1.25) 52.04E-12

(X_U1.VDD) 1.8575

These voltages failed to converge:

V(X_U1.3) = 511.18mV \ -2.591V
V(X_U1.23) = -148.37mV \ -174.30mV
V(X_U1.5) = -540.59mV \ -566.52mV
V(X_U1.21) = -2.534KV \ -2.968KV
V(X_U1.8) = -2.535KV \ -2.968KV
V(X_U1.10) = 556.87pV \ -7.232uV
V(X_U1.12) = -818.12mV \ -844.09mV
V(X_U1.18) = 1.174nV \ 1.858V
V(X_U1.15) = 1.796V \ 3.378V
V(X_U1.20) = 8.870KV \ 13.71V
V(X_U1.22) = 4.435KV \ 10.39V

These supply currents failed to converge:

I(X_U1.E_EMIR) = 12.18mA \ -52.34mA
I(X_U1.E_U6_E1CMP) = -65.96nA \ 241.70nA
I(X_U1.E_U7_E1CMP) = 365.87uA \ 322.16uA
I(X_U1.E_U7_E1) = -2.535nA \ -25.41uA
I(X_U1.V_U6_V2) = 80.79nA \ -224.27nA
I(X_U1.V_U7_V2) = -112.44uA \ -2.968nA

These devices failed to converge:
X_U1.D_U6_D1CLMP X_U1.D_U7_D1CLMP X_U1.M_U2_U1_M2 X_U1.M_U2_U1_M7
X_U1.M_U2_U2_M4 X_U1.M_U2_U2_M3 X_U1.M_U2_U2_M1 X_U1.M_U2_U2_M2
X_U1.M_U2_U4_M1 X_U1.M_U2_U4_M3 X_U1.M_U2_U5_M1 X_U1.M_U2_U5_M2
X_U1.M_U2_U5_M3 X_U1.M_U2_U5_M4

ERROR -- Discontinuing simulation due to convergence problem

Ma ktoś jakiś pomysł? Może źle coś złożyłem?

michal.rogaczewski
Poziom 21

Joined: 25 Jul 2006
Posts: 1465
Location: Słupca

#39 11 Nov 2008 15:54

Re: Generator funkcyjny NE555 od Velleman

Wiekszość symulatorów źle sobie radzi z generatorami, filtrami RC itd. więc nie próbowałbym żadnym programem

Piotr59mb
Poziom 16

Joined: 14 May 2008
Posts: 334
Location: Bydgoszcz

#40 11 Nov 2009 10:40

Re: Generator funkcyjny NE555 od Velleman

Witam.
Wybaczcie, że odkopuje taki stary temat.
Zastanawiam się czy naprawdę nie dałoby się zrobić regulacji w pierwszym generatorze.

domiq
Poziom 3

Joined: 18 Mar 2008
Posts: 6

#41 02 Dec 2009 17:22

Re: Generator funkcyjny NE555 od Velleman

Witam. Dlaczego po narysowaniu, pierwszego układu z postu, w elektronics workbench na oscyloskopie nie pokazuje się żaden z przebiegów tylko linia prosta? Wszystkie parametry są takie jak na schemacie.

michal.rogaczewski
Poziom 21

Joined: 25 Jul 2006
Posts: 1465
Location: Słupca

#42 02 Dec 2009 19:50

Re: Generator funkcyjny NE555 od Velleman

Forumowe wróżki są na urlopie... skąd mamy wiedzieć co żeś źle zrobił jak nawet nie ma zdjęcia jak to zrobiłeś ?

peres
Poziom 6

Joined: 20 Sep 2009
Posts: 17
Location: Sieradz

#43 19 Dec 2009 20:02

Re: Generator funkcyjny NE555 od Velleman

ja zasymulowałem układ z pierwszego postu w ewb i przebiegi są niemal idealne...

blantozaur
Poziom 20

Joined: 06 Apr 2003
Posts: 840
Location: Wrocław

#44 09 Feb 2010 00:01

Re: Generator funkcyjny NE555 od Velleman

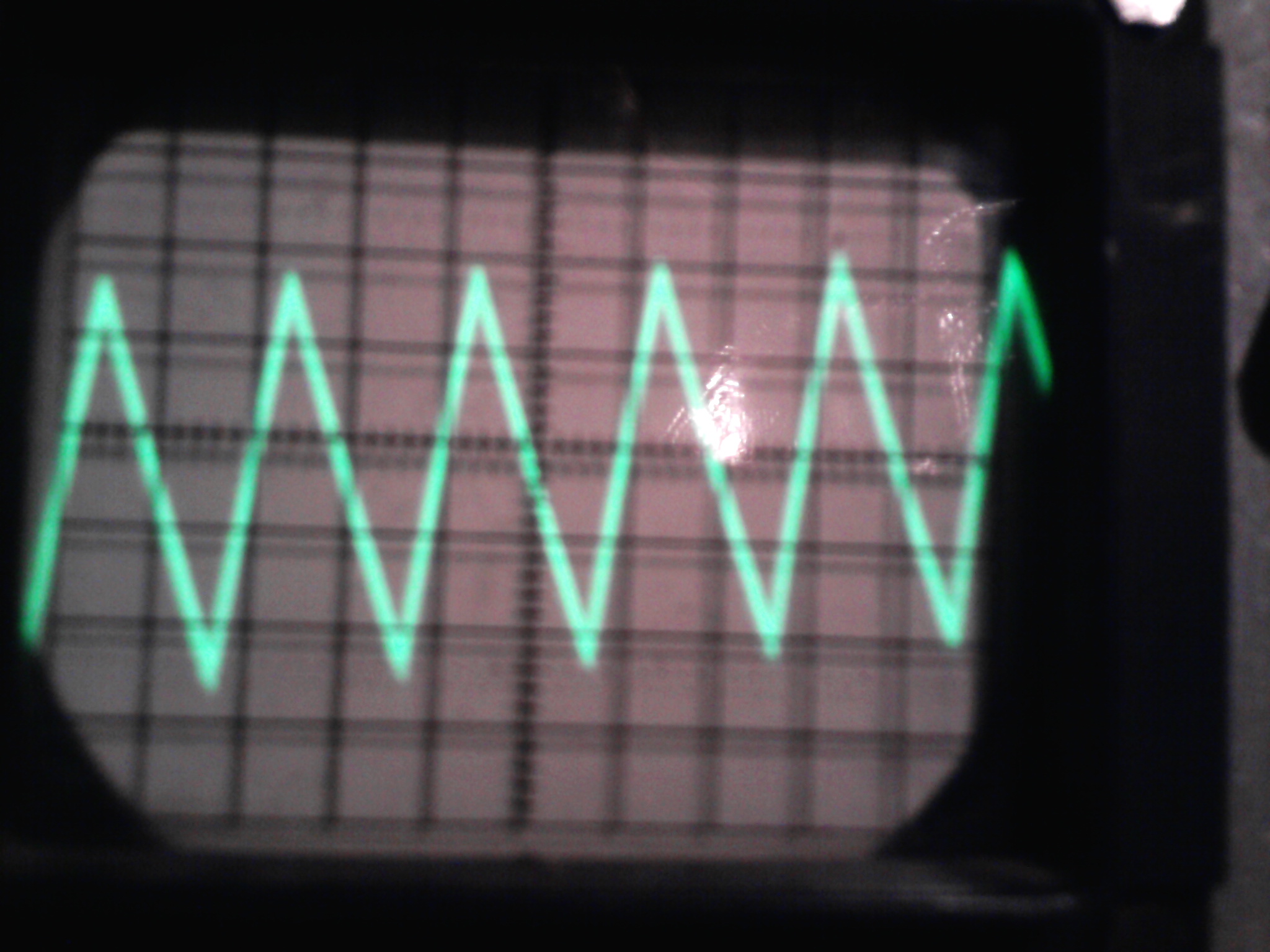

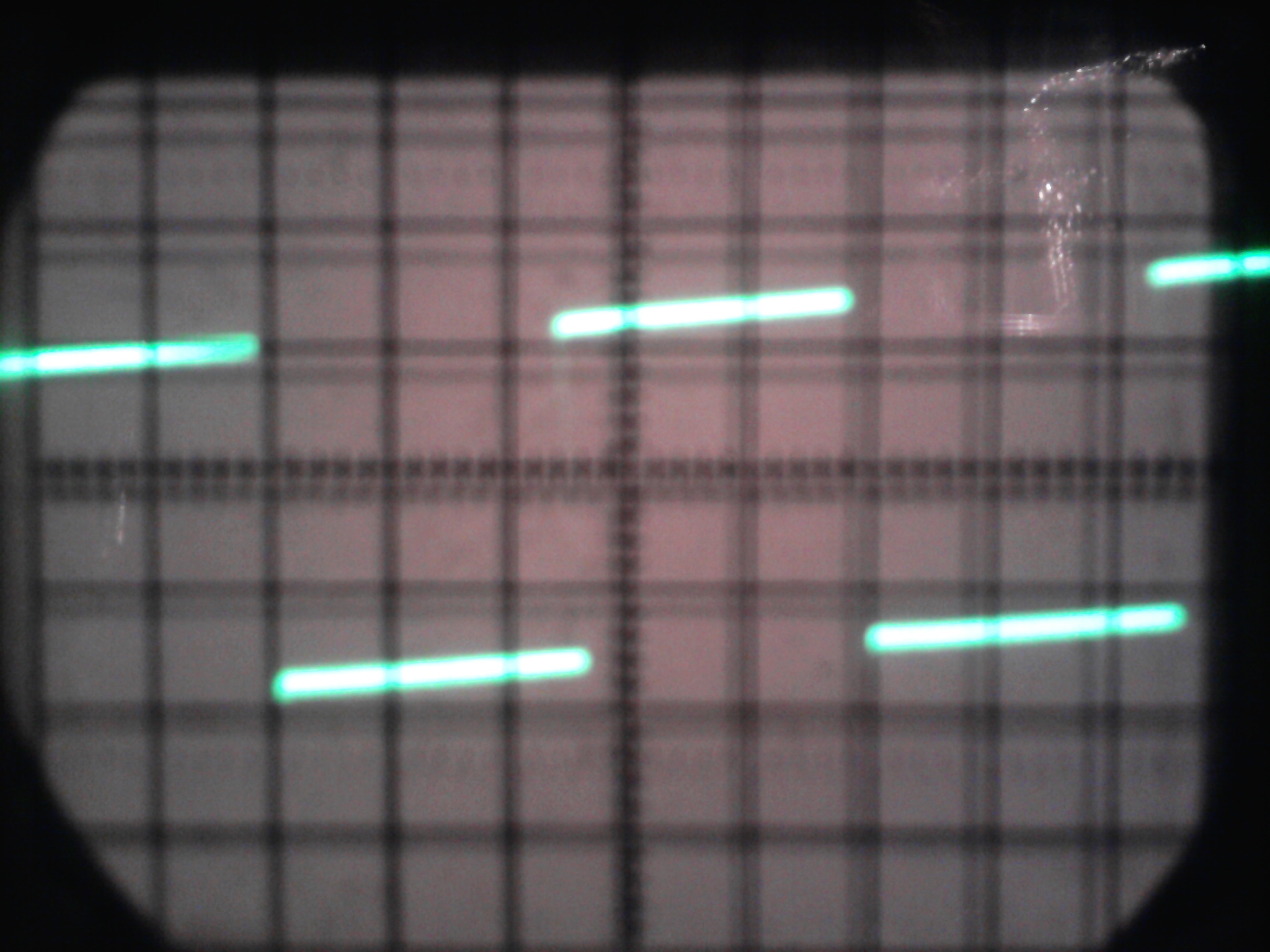

Odświeżę nieco temat o moje wyniki . Jak kolega wyżej również skusiłem się na uruchomienie generatora na płytce uniwersalnej - stykowej. Z początku miałem podobny problem z koślawymi przebiegami . Pomogło ponowne , staranne zmontowanie układu . Rezultaty poniżej .

Apetyt rośnie . Na dniach zabieram się za ICL8038 .

Lord Crush
Poziom 13

Joined: 14 Oct 2006
Posts: 122
Location: Nowy Sącz

#45 11 Mar 2010 16:19

Re: Generator funkcyjny NE555 od Velleman

Witam, mam mały problem jaka maja wartość kondensatory C1 i C7 na drugim schemacie?I co oznacza CF1 i CF2??

robcio_89
Poziom 13

Joined: 13 Jun 2006
Posts: 133
Location: Częstochowa

#46 15 May 2010 17:14

Re: Generator funkcyjny NE555 od Velleman

w jaki sposób można zwiększyć amplitude?

tomek1_1988
Poziom 5

Joined: 02 Dec 2007
Posts: 12
Location: Tychy/Lilienthal (Niedersachsen)

#47 27 May 2010 09:07

Re: Generator funkcyjny NE555 od Velleman

Aby zwiększyć amplitudę poprostu dołóż jakiś wzmacniacz na końcu, raczej nie powinien wprowadzać zbyt dużych zniekształceń:)

Google

Google Adsense

# 27 May 2010 09:07

janiu85
Poziom 9

Joined: 17 Jun 2008
Posts: 40

#48 21 Aug 2010 13:52

Re: Generator funkcyjny NE555 od Velleman

koledzy generator pierwsza klasa. a możecie mi podpowiedzieć w jaki sposób zrobić na tym układzie z pierwszego postu modulacje FM?
Da radę w ogóle? Dość pilne więc będę bardzo wdzięczny za szybkie odpowiedzi.
Pozdro

mateuszrjzr
Poziom 13

Joined: 14 Apr 2010
Posts: 148
Location: bochnia

#49 26 Nov 2010 14:49

Re: Generator funkcyjny NE555 od Velleman

witam, a czy zamiast pojedyńczych kondensatorów można wstawić jakiś trymer?

djkarol1
Poziom 15

Joined: 07 Jan 2008
Posts: 261
Location: Kędzierzyn-Koźle

#50 07 Dec 2010 23:11

Re: Generator funkcyjny NE555 od Velleman

Mam następujący problem, zrobiłem generator i wszystkie przebiegi są ok oprócz przebiegu prostokąta ..... tzn. w miejscu gdzie są przełączniki (wybieranie kształtu) wszystkie przebiegi są ok... aż do tranzystora T2 za nim prostokąt nie wygląda jak prostokąt, po za tym mam pytanie odnośnie wzmocnienia bo jak sprawdzam przebiegi na przełącznikach to wysokość maksymalna amplitudy jest taka sama co wysokość przebiegów na wyjściu układu przy max. potencjometru RV1. W momencie gdy kręcę potencjometrem w lewo amplituda się jedynie zmniejsza.

losti17
Poziom 13

Joined: 09 Dec 2007
Posts: 118

#51 11 Jan 2011 21:58

Re: Generator funkcyjny NE555 od Velleman

witam, złożyłem generator z pierwszego postu i wszystko działa, tylko każdy z 4 przebiegów jest jakby "rozbity" nie mam możliwości regulacji amplitudy mimo dobrego potencjometru, a w przypadku przebiegu sprawa wygląda tak jakby kilka przebiegów nakładało się na siebie, skąd te zakłócenia? co się wzbudza, który z kondensatorów najpewniej padł?

przy każdym przebiegu sytuacja jest taka sama, proszę o jakieś rady.

LuckyDj
Poziom 23

Joined: 30 May 2007
Posts: 2877
Location: DKL

#52 18 Mar 2011 18:00

Re: Generator funkcyjny NE555 od Velleman

Witam

Czy w schemacie kolegi zasoby (drugi od góry na pierwszej stronie) można przełączać pojemności za pomocą kluczy tranzystorowych (np BC548 od strony masy)?
Czy nie wpłynie to na działanie generatora?
