Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

Bucefal76 24 Wrz 2016 09:56 13500 39
  • Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Założenia:

    Pełnowymiarowa kolumna podstawkowa z solidnym ale punktualnym niekoniecznie dudniącym basem, lekko konturowa by średnica nie miała zbyt megafonowego charakteru. Przeznaczona do użytku w średnich i dużych pomieszczeniach.

    Z tego powodu wybrałem głośnik 6.5" w obudowie 15L dla której zaprojektowałem skuteczny układ bass reflex, raczej skupiając się na osiągnięciu dużej dobroci niż zejścia do bardzo niskich częstotliwości.

    Cena obu przetworników jest zbliżona wszystkie pochodzą od jednego producenta łącznie z pasywnymi elementami zwrotnicy.

    Oto co wyszło:
    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX
    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Aktualizacja - 08-05-2017

    Robiąc kolejną parę postanowiłem powrócić ponownie do tematu i zdyskontować efekty nauki z poprzednich prac, ponownie poprawiając zwrotnicę dla wariantu A. Właśnie, oznaczyłem wyraźnie oba warianty konstrukcji, wskazując że najaktualniejszy jest wariant A.

    Aktualizacja - 22-05-2017

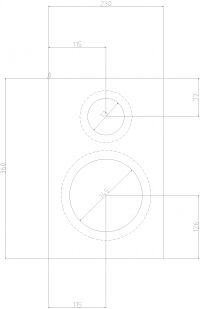

    Zaktualizowałem zgodnie z prośbą rysunki techniczne dla obu wariantów kolumn. Ponieważ różnią się one wzajemną pozycją głośników z tego powodu nie można używać zwrotnicy wariantu A do obudowy wariantu B i na odwrót!

    Aktualizacja - 01-06-2017

    Wariant A po ostatnich zmianach zaczął mnie drażnić w odsłuchu zbyt rozjaśnionym brzmieniem, postanowiłem usunąć charakterystyczną dla PCX górkę pomiędzy 8-10Khz dodając pułapkę dla GDWK na ten zakres.

    Aktualizacja - 09-08-2017

    Wariant B doczekał się nowej zwrotnicy poprawiającej charakterystykę przenoszenia na nieco bardziej liniową, na tyle ile możliwe to jest biorąc pod uwagę brak frezów pod GDWK. Aktualnie pasmo przenoszenia poza basem i dołkiem przy 7kHz (brak frezu pod GDWK) praktycznie mieści się w przedziale +/- 3db.

    Wariant A

    Przetworniki:

    Kopułka z poliwęglanu: T.10.200.8.PCX.
    Niskotonowy z celulozy: W.18.200.8.MCX.

    Obudowa:

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX
    Płyta wiórowa grubości 1.8 mm.

    Para kolumn głośnikowych:
    • 4 x element A wymiary: 360x230 mm
    • 4 x element B wymiary:
    360x244 mm
    • 4 x element C wymiary: 244x194 mm

    Objętość netto pojedynczej kolumny 15.3L.

    Zewnętrzne wymiary:

    360 x 230 x 270 mm

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Wygłuszenie

    Owata tapicerska grubości 2cm na tylnej ścianie tylko.

    Bass reflex

    Kupiony w Nowym Elektroniku fi 60mm przedłużony do 115mm (dwa tunele złączone wewnętrznymi końcami, przycięte i obrobione na końcach).
    Tunele są oznaczone w NE jako Bassreflex 2,5*3. Z jednego z nich przy łączeniu usuwam zaślepiającą go kratkę.

    Szczegółowe informacje w wkrótce...


    Wariant B


    Gabaryty obudowy identyczne jak wariant A, podobnie bass reflex, i wymiarowanie tylnej ścianki.
    Inne jest rozmieszczenie głośników na ściance przedniej:

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Oś GDN'a znajduje się w odległości 125mm od dolnej krawędzi.
    Oś GDWK znajduje się w odległości 78mm od górnej krawędzi.

    Schemat zwrotnicy - wariant B:

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Elementy:

    Zakupione w STX, cewki swojego wyrobu.

    Kondensator odcinający GDWK to 4.7uF 400 V koniecznie foliowe.
    Kondensator 2.7uF bocznikujący GDWK w pułapce 10kHz bipolarny.
    Cewki 0.44mH oraz 0.08mH - drut fi 0.35 nawinięty na szpulkę od nici do maszyny do szycia (taką mała wstawianą pod stopkę).
    Rezystor 4.7 ohm 5W ceramiczny. Rezystor 5.5 ohm to dwa rezystory 3.3 + 2.2 ohm 5W ceramiczne połączone szeregowo.

    Cewka 1mH bocznikująca GDN nawinieta drutem fi 0.5m.
    Cewka 1 mH drut fi 0.75 własnego wyrobu ale można kupić od STX - 1mH na 1ohm.
    Kondensator 10uF 100V proponuje foliowy na 100V.
    Kondensatory bipolarnye 8.2uF oraz 47uF.

    Połączenie głośników - polaryzacja ZGODNA.

    Pomiary:

    Poszczególne głośniki i null reverse:

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Ostateczna charakterystyka plus null reverese:

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Całość złożona w VituixCAD z pomiarów 1m i bliskiego pola (plus symulacja wpływu obudowy):

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Lekki dołek w średnicy jest zamierzony, po prostu GDN ma w tym paśmie nieco twarde mało przyjemne brzmienie, barwa jest dużo przyjemniejsza gdy cofnie się ten zakres. Dodatkowo nie ukrywam, że rozsuwając nieco cz. cięcia łatwiej złapać zgodność fazy obu głośników (może nie jest to najlepszy zwyczaj ale mnie osobiście lekko konturowa charakterystyka nie przeszkadza, nie mam aż tak audiofilskiego zacięcia).
    I tutaj podobnie, dziura powyżej 7kHz w normalnej charakterystyce to wpływ obudowy, a dokładniej braku frezowania pod głośniki.

    Faktycznie można się było bardziej postarać ale zadanie polegało na tym by oprawić istniejącą zwrotnicę, tak by koszta zmian były jak najmniejsze. W tym przypadku dodatkowy obwód RLC do stłumienia szczytu przy 500 d0 1kHz (czego nie wykonałem w 100% z powodu braku odpowiednich elementów na warsztacie :) ) oraz nawinięcie jednej warstwy uzwojenia na cewkę filtrującą GDWK.

    Rzeczywisty przebieg impedancji pomierzony w DATS, ze zmierzonym minimum na 5 ohm.

    Duży monitor na STX T.10.200.8.PCX i W.18.200.8.MCX

    Jak to gra?

    Bas jest punktualny i dość obfity ale nie dudni. Jest go tyle ile potrzeba jak go nie ma to znika by uderzyć z kopyta tam gdzie powinien. Średnica nieco wycofana, lekko konturowe brzmienie do muzyki rozrywkowej.
    Scena stereo dobra, w szerz nie ma problemu, wokale potrafią się "materializować" w punkcie pośrodku i w miarę daleko z przodu na pierwszej linii.

    Generalnie dość udane kolumny z dużym potencjałem za nieduże pieniądze, proste w budowie. Jeśli mamy możliwość wykonania frezowania warto z niej skorzystać, zdecydowanie poprawi to charakterystyki przenoszenia, choć niekoniecznie jest to różnica, która bardzo rzuca się w "uszy" (zwłaszcza te niezbyt doświadczone).

    Wnioski:

    Ostatnie kolumny wykonane bez frezowania pod GDWK:) Praktycznie nie da się uzyskać pożądanej charakterystyki przenoszenia w zakresie wysokich częstotliwości ze względu na zjawiska dyfrakcyjne pomiędzy obudową a GDWK. W rzeczy samej bawię się jeszcze posiadanymi skrzynkami, stąd aktualizacje tematu, ale wszystkie następne projekty realizuję frezując otwory na CNC.

    Ps. Na koniec przyszła mi do głowy taka myśl. Charakterystyki kolumn można łatwo poprawić okładając gdwk płyta HDF grubości 3.5 mm. Kosz gdn może wystawać ponad czoło, nie ma to żadnego znaczenia dla dyfrakcji.
