27 Sep 2011 19:21 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Spróbuję poszukać jak to przerobić, a czy nie było by możliwości połączyć któryś nóg od tych lcd? Bo ja ledwo ogarniam to a jeszcze te przerabianie schematu na razie to dla mnie za wiele:P
Z tym tranzystorem pomogłeś thx:)
|
|
| Back to top |
|
 |
mikolaj77
Poziom 4
Joined: 20 Feb 2009
Posts: 8
Location: Gorlice
|
#812
27 Sep 2011 19:40 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Ja mam podwójne wyświetlacze akurat, jeśli masz schemat i opis podłączeniowy swoich wyświetlaczy to nie będzie problemu tyle że to trochę kombinowania. Ja przeczytałem cały post, tak że ze swojej strony proponuję podjąć wyzwanie i przeczytać całość, ułatwi Ci to duś pracę :)
|
|
| Back to top |
|
|
pawulon5
Poziom 7
Joined: 25 Jul 2010
Posts: 23
Location: Szlichtyngowa
|
#813
27 Sep 2011 19:49 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Właśnie się za to czytanie zabrałem. Jak bym miał blisko do sklepu to bym od razu kupił takie jak trzeba ale mam strasznie daleko i dlatego tak kombinuje, ale raczej nic nie wykminie i będę musiał znowu dybać do tego sklepu.
|
|
| Back to top |
|
|
Google
|
| #
27 Sep 2011 19:49 |
|
|
|
|
|
| Back to top |
|
|
mikolaj77
Poziom 4
Joined: 20 Feb 2009
Posts: 8
Location: Gorlice
|
#814
27 Sep 2011 19:58 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
W miarę możliwości postaram się pomóc, ale przeczytanie postu jest podstawą, zawsze możesz sobie zapisać co cię zainteresuje na której stronie postu było łatwiej będzie Ci powrócić i znaleźć to co Ci będzie potrzebne.
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#815
27 Sep 2011 22:33 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Przede wszystkim wyświetlacze muszą mieć wspólną anodę (takie ze wspólną katodą nie nadają się),
i nie mogą mieć multipleksowania cyfr (jednocyfrowe nie mają, dla nich to jest z zasady niemożliwe).
Po drugie, do jednocyfrowych nie będzie pasować druk - trzeba będzie zrobić druk bez tej części
z wyświetlaczami, a wyświetlacze podłączyć przewodami.
Po trzecie, to jest żmudne, ale dość proste - cyfra o wspólnej anodzie ma jedną anodę, i oddzielne
katody dla każdego segmentu - te segmenty mają nazwy od A do G; te piny ICL-a, które mają być
podłączone do wyświetlaczy, mają nazwy A1..G1, A2..G2, A3..G3, AB4, POL - i łączysz je tak, żeby
nazwy się zgadzały, np. A1 z A ostatniej cyfry (1 - cyfra jedności, 2 - dziesiątek, 3 - setek), zostają
AB4, który łączysz z segmentami B i C (AB4 jest do wyświetlacza, który ma 3 segmenty i jego AB
są tam, gdzie 7-segmentowy ma BC) cyfry tysięcy i POL do połączenia z jej segmentem G.
I oczywiście anody wszystkich cyfr do '+5V'. Trzeba tylko uważać, żeby się nie pomylić.
Link do schematu z nazwami pinów ICL-a i spodziewane napięcia podałem 28 Lut 2010 20:50.
Opis do wyświetlaczy musisz znaleźć, albo sprawdzić, który pin jest który (podłączasz 5V przez 1k,
nazwy segmentów cyfry znajdziesz w Wikipedii: Wyświetlacz siedmiosegmentowy).
|
|
| Back to top |
|
|
Lukasz51
Poziom 11
Joined: 27 Feb 2007
Posts: 67
|
#816
24 Oct 2011 08:14 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Możesz powiedzieć jaką zastosowałeś grubość ścieżek?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#817
17 Dec 2011 11:57 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
| 17 Gru 2011 01:49 obelix2 wrote: |
Chciałbym wykonać taki termometr, ale z pewnym rozszerzeniem jego funkcji. Chciałbym,
aby czujników było więcej, np. 3 i chciałbym dodać przycisk który zmieniałby czujnik.
Mam pytanie: jaką wiedzę muszę posiąść aby za coś takiego się zabrać? Zapewne
trzeba by dodać jakiś procesor (?) czymś go zaprogramować (?) w jakim języku (?) |
W tym termometrze czujnikiem jest tranzystor - wadą tego jest konieczność ustawiania dwóch parametrów,
to oznacza, że do każdego czujnika musiałby być oddzielny układ regulacji z dwoma potencjometrami, a na
dodatek trzeba by przełączać co najmniej 3 punkty - piny 30, 31 i 35, na szczęście tam są małe prądy, więc
można użyć kluczy analogowych CD40xx, np. CD4053 do 2 czujników, albo 2 CD4052 do 4 czujników.
Żadnego procesora nie potrzeba, wystarczą przyciski włącz/wyłącz (1 do 2 czujników, albo 2 do 4 czujników).
Korekta: trzeba przełączać 30 (IN LO), 31 (IN HI) i 36 (REF HI), a nie 35 (REF LO).
|
|
| Back to top |
|
|
Wujek94
Poziom 6
Joined: 27 Oct 2008
Posts: 19
|
#818
26 Dec 2011 17:52 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Witam serdecznie.
mógłby ktoś zamieścić wzór PCB w odpowiedniej wielkości? jestem kompletnie zielony, to będzie mój pierwszy projekt na własnoręcznie robionym PCB a jak ja próbuję zmniejszać obrazek podany w pierwszym poście wychodzi mi straszna pixeloza ;/
z góry dziękuję za pomoc :)
Pozdrawiam
|
|
| Back to top |
|
|
Google
|
| #
26 Dec 2011 17:52 |
|
|
|
|
|
| Back to top |
|
|
pawulon5
Poziom 7
Joined: 25 Jul 2010
Posts: 23
Location: Szlichtyngowa
|
#819
28 Dec 2011 04:46 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Tu masz gotowe. Pozostaje Ci tylko wydrukować:)
|
|
| Back to top |
|
|
Wujek94
Poziom 6
Joined: 27 Oct 2008
Posts: 19
|
#820
28 Dec 2011 13:42 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Dzięki serdeczne :D
|
|
| Back to top |
|
|
Ventran
Poziom 8
Joined: 16 Jul 2009
Posts: 26
|
#821
07 Jan 2012 19:22 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Witam,
chciałbym Wam przedstawić termometr, który niedawno wykonałem.
Projekt zaczerpnięty z Praktycznego elektronika 3/2002.
|
|
| Back to top |
|
|
Google
|
| #
07 Jan 2012 19:22 |
|
|
|
|
|
| Back to top |
|
|
pawulon5
Poziom 7
Joined: 25 Jul 2010
Posts: 23
Location: Szlichtyngowa
|
#822
08 Jan 2012 00:31 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
a z czego wykonałeś obudowę?
|
|
| Back to top |
|
|
Ventran
Poziom 8
Joined: 16 Jul 2009
Posts: 26
|
#823
08 Jan 2012 23:06 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
| pawulon5 wrote: |
| a z czego wykonałeś obudowę? |
Obudowa jest wykonana z tworzywa sztucznego. Natomiast przedni panel to papier samoprzylepny w kolorze żółtym i na to folia samoprzylepna przeźroczysta. Filtr na wyświetlaczu to dwie warstwy folii do przyciemniania szyb.
|
|
| Back to top |
|
|
saxar
Poziom 15
Joined: 20 Feb 2010
Posts: 203
|
#824
17 Jan 2012 20:18 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Jaki dokładnie ma być ten tranzystor krzemowy? Może ktoś podać jakiś przykład? Jak powiedziałem w elektronicznym, że dowolny krzemowy to zgłupieli...
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#825
17 Jan 2012 22:31 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Na schemacie jest NPN, może być np. BC548 (albo 547) - ten powinien być najtańszy.
|
|
| Back to top |
|
|
saxar
Poziom 15
Joined: 20 Feb 2010
Posts: 203
|
#826
19 Jan 2012 18:02 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
A C4 i C5 mogą być ceramiczne, czy muszą być polipropylenowe?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#827
19 Jan 2012 19:08 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
C5 nie powinien być ceramiczny, aczkolwiek nie musi być polipropylenowy (C2 musi); C4 pewnie może być ceramiczny.
Kondensatory ceramiczne II rodzaju (ferroelektryczne - tylko one mają duże pojemności) to jedne z najgorszych (gorsze
od nich są elektrolityczne) pod względem stabilności i liniowości charakterystyk; polipropylenowe należą do najlepszych.
|
|
| Back to top |
|
|
saxar
Poziom 15
Joined: 20 Feb 2010
Posts: 203
|
#828
19 Jan 2012 22:51 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Zrobiłem na ceramicznych i działa, jednak mam małe problemy z kalibracją (tak, czytałem poprzednie posty). Wystarczy że jednym potencjometrem ustawię taką samą temperaturę jak na zwykłym termometrze?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#829
20 Jan 2012 00:11 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Kalibruje się dwoma potencjometrami, i to było opisane.
Kondensatory ceramiczne powodują zafałszowanie wyników.
|
|
| Back to top |
|
|
saxar
Poziom 15
Joined: 20 Feb 2010
Posts: 203
|
#830
21 Jan 2012 12:05 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
A to jakich kondensatorów mogę użyć jeśli nie ceramicznych? Tylko nie polipropylenowe, bo takich nigdzie w moim mieście nie dostanę...
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#831
21 Jan 2012 13:53 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
To może napisz, jakie w twoim mieście są kondensatory oprócz elektrolitycznych i ceramicznych?
Kiedyś powszechnie stosowano styrofleksowe (KSF) - bardzo dobre, tylko trochę duże rozmiary.
Oraz MKSE - znacznie mniejsze, nie lubiły napięcia zmiennego, ale niezłe. Teraz są np. MKT.
Pół wieku temu powszechnie stosowano mikowe i papierowe, dziś pewnie takich nie znajdziesz.
|
|
| Back to top |
|
|
matex521
Poziom 5
Joined: 13 Sep 2009
Posts: 11
Location: Jasło
|
#832
23 Jan 2012 18:03 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Witam

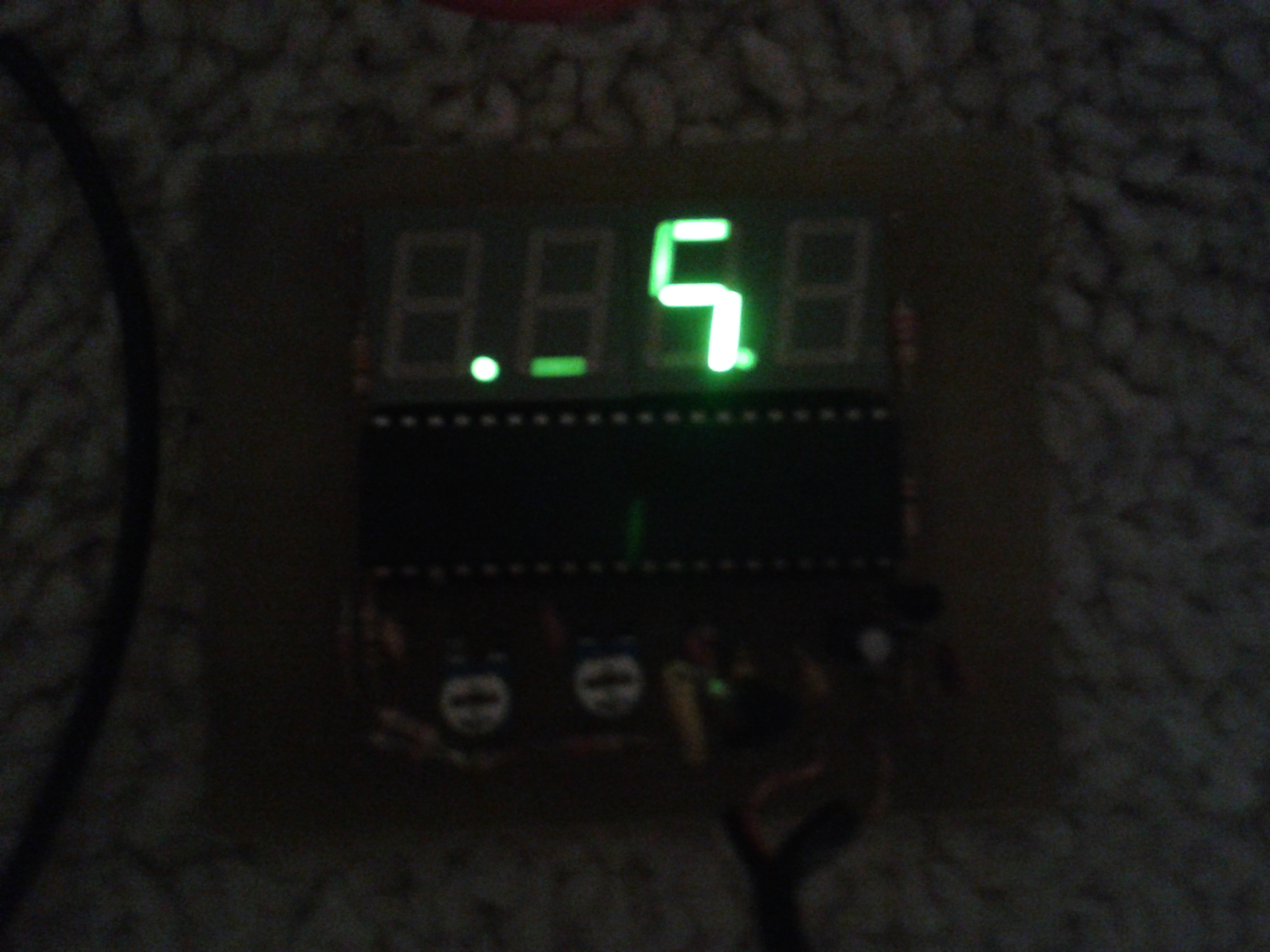

Wykonałem ten projekt i podlaczylem do zasilania od ładowarki tel 5.9V
i na wyswietlaczu pojawilo mi sie tylko to
przy tym zauwazylem ze strasnzie grzeje mi sie ICL7107 ma ktos jakies pomysly co moze byc nie tak?
Dodam jeszcze ze jestm poczatkujacym elektronikiem i to moj pierwszy uklad
|
|
| Back to top |
|
|
saxar
Poziom 15
Joined: 20 Feb 2010
Posts: 203
|
#833
23 Jan 2012 18:40 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
Również jestem początkujący, ale z tego co widzę to odwrotnie przylutowałeś elementy o.O. U mnie potencjometry są z prawej, a kable od zasilania i tranzystora z lewej. Ale zrób lepsze zdjęcia zarówno ścieżek jak i warstwy top. Oczywiście dobrze by było jakbyś zmierzył napięcia na poszczególnych pinach, była o tym mowa kilka stron wcześniej. No i niech inni również się wypowiedzą bo mogę się mylić. Pozdrawiam
|
|
| Back to top |
|
|
matex521
Poziom 5
Joined: 13 Sep 2009
Posts: 11
Location: Jasło
|
#834
23 Jan 2012 18:57 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|
zaraz zrobie zdjecia obu warsw mozliwe ze cos zle polutowalem bo mam talent^^
edit juz widze co jest zle bo ja sie sugerowalem tym schematem z elementami a to wtedy ma sie lutowac elementy od strony sciezek...
Dodano po 13 [minuty]:

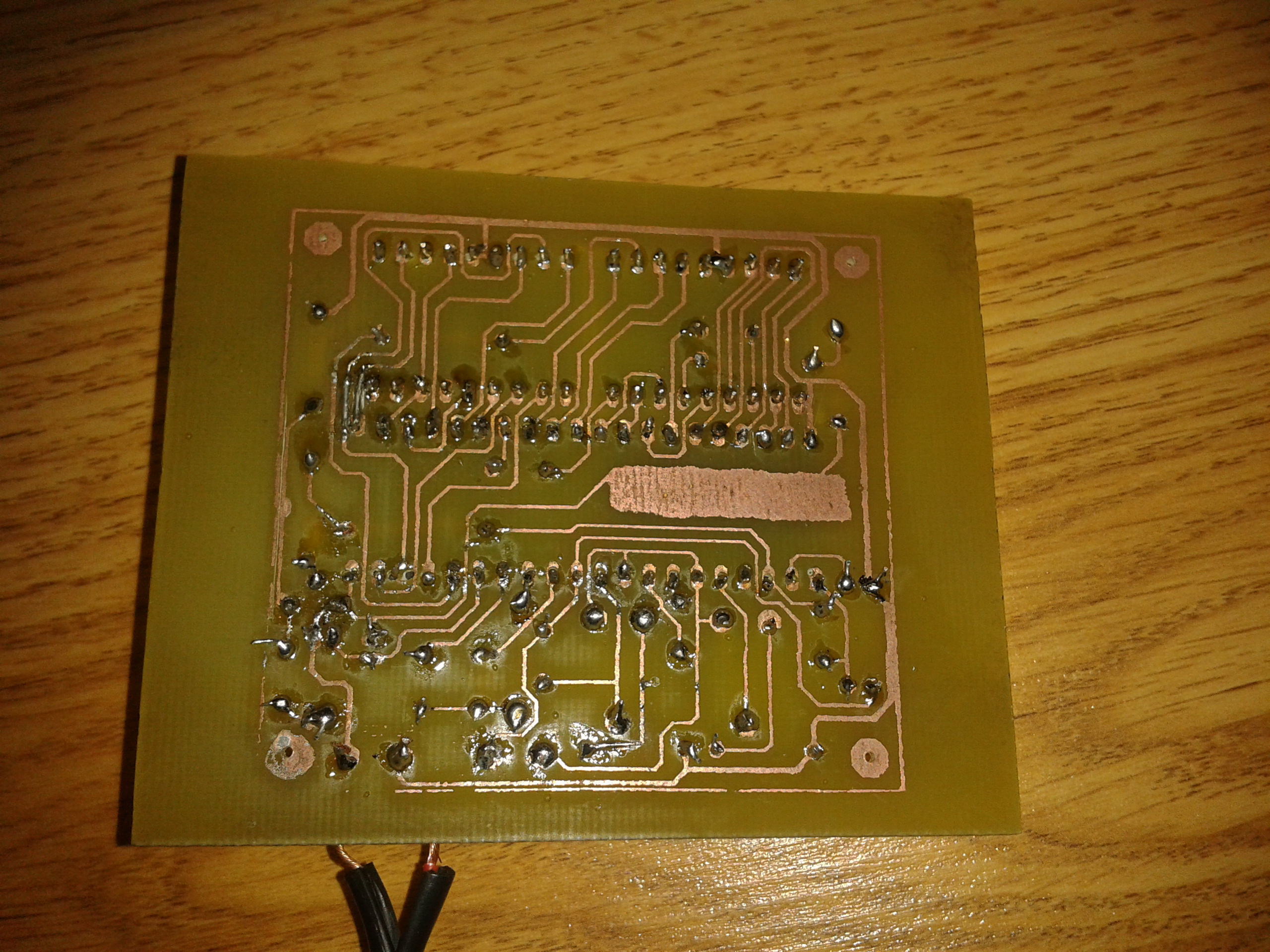

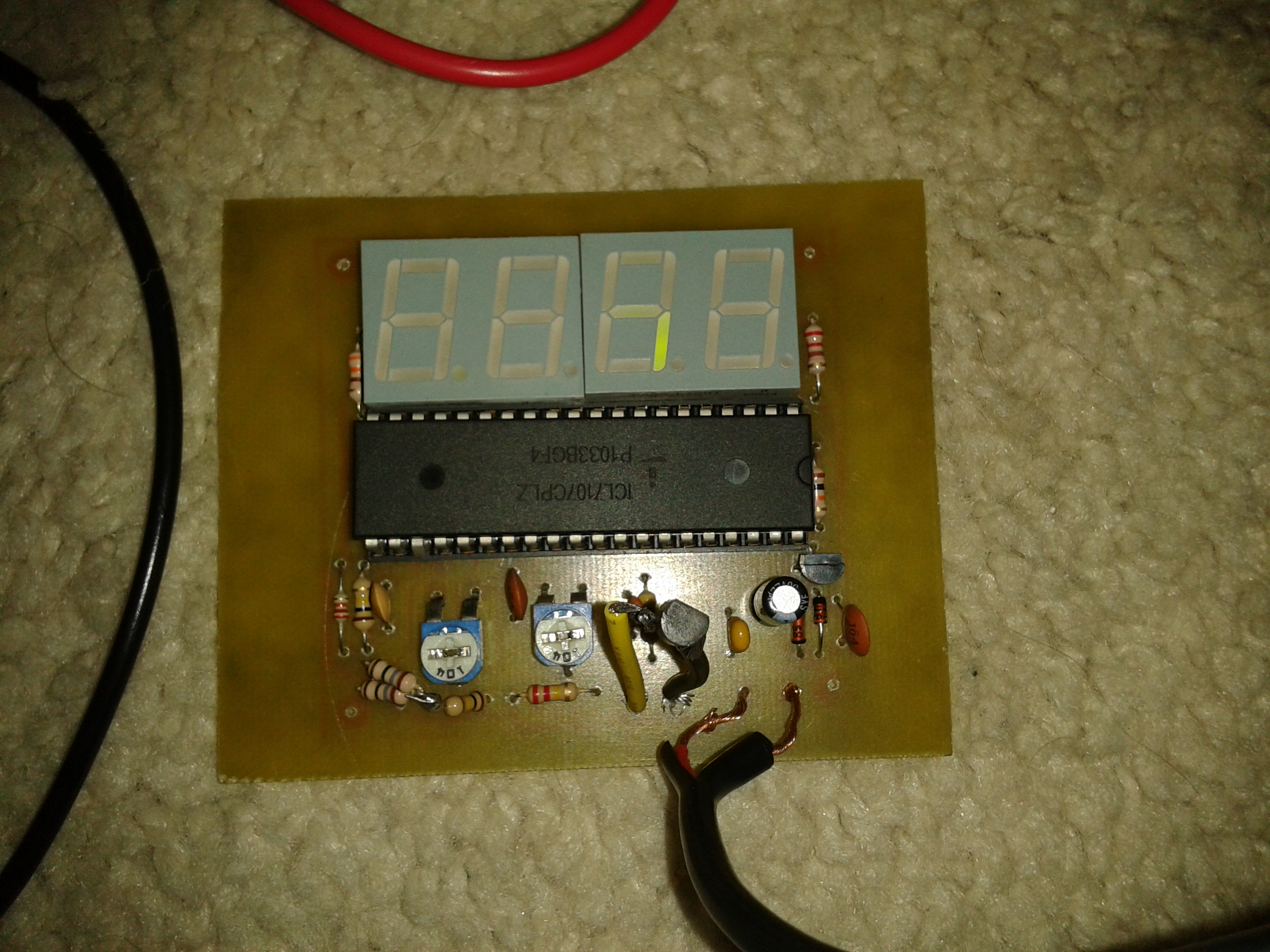

a oto i zdjecia

edit z tego co sam tu zauwazylem to lustra chyba nie zrobilem a 100x sie zastanawialem czy zrobilem czy nie i jednak nie zrobilem...
|
|
| Back to top |
|
|
saxar
Poziom 15
Joined: 20 Feb 2010
Posts: 203
|
#835
25 Jan 2012 19:05 Re: Prosty termometr jednoukładowy z wyświetlaczem LED |
|
|
|

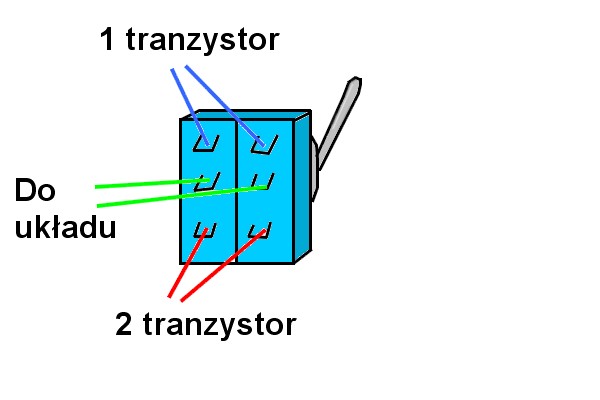

A dałoby się zastosować 2 czujniki (tranzystory) i zmieniać je tylko jednym przełącznikiem trójpozycyjnym?
|
|
