kat85
Poziom 8
Dołączył: 08 Kwi 2005
Posty: 26
Miasto: Głowno
|
22 Gru 2009 19:43 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Wymiary płytki to 128 x 58 mm. Płytka zrobiona w Altiumie w wersji Winter.
Umieszczę wersję do druku jednak zastanawia mnie czy wystarczą stabilizatory w wersji 7XL. Wydaje mi się, że spokojnie tak, jednak niefajnie by było jakby po wykonaniu płytki okazało się, ze 100mA to jednak mało. Proszę o potwierdzenie poprawności wyboru stabilizatorów.
Jak wszystko będzie się zgadzać to zamieszczę mozaikę. Docelowo dodam jeszcze układ sterowania wentylatorem i automatycznego przełączania uzwojeń (schematy znalezione gdzieś w tym temacie). Więc jeśli interesuje Cię takie coś to poczekaj :D
PS.
Jeśli komuś naprawdę się nudzi przed świętami i ma trochę wolnego czasu, to nie zaszkodzi jak sprawdzi projekt płytki pod kątem zgodności ze schematem oryginalnym (chociaż tutaj nie powinno być problemów).
PS2.
Ponawiam pytanie
| Cytat: |
| czy wzmacniacze NE5534 mogą zastąpić oryginalne TL081? |
Pytam bo nie uśmiecha mi się odwijanie transformatora (kila woltów za dużo jak na TL081).
|
|
| Powrót do góry |
|
 |
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
22 Gru 2009 19:55 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Witam
Odnośnie stabilizatorów, to raczej tak, ale nawet jeżeli okazało by się za mało, to co za problem? 78Lxx mają pinout od lewej: Wyjście, Masa, Wejście, a większe 78xx: Wejście, Masa, Wyjście - wystarczy odwrócić ;) Ujemnych nawet nie trzeba odwracać, bo mają tak samo...
Odnośnie pytań o wzmacniacze - skoro pinout się zgadza, to będzie to "jakoś" działać, ale... NE5534 są do niskoszumnych zastosowań audio i nie są optymalizowane pod kątem niewielkiego prądu polaryzacji wejść, który mają o kilka rzędów wartości większy, niż TL081... Problemy z tym związane były opisywane w temacie, zwłaszcza chodziło o działanie regulacji prądu (nie działała od zera).Poza tym, porównaj schematy "Offset voltage nulling" w kartach katalogowych NE5534 i TL081/071 ...
no i porównaj leszcze te prądy polaryzujące wejścia: NE5534, typowo 500nA (dla porównania, LM741 80nA) TL081 - typowo 50pA :P - chociaż trzeba przyznać, że JFETy dużo bardziej płyną temperaturowo, przy odpowiednio dużej temperaturze struktury na wejściach TL081 mogą się pojawić nawet nA - tak przynajmniej daje się wyczytać z not katalogowych.
Pozdrawiam
|
|
| Powrót do góry |
|
|
kat85
Poziom 8
Dołączył: 08 Kwi 2005
Posty: 26
Miasto: Głowno
|
22 Gru 2009 20:55 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Kolego ninja14 jasne. To są skutki tak wielkiej liczby tematów o tym samym zasilaczu. Dzięki za linka.
Oczywiście można wyginać nóżki na prawo i na lewo, koniec końców i tak będzie dobrze, jednak po co? :P Niby nic, a dzięki koledze joozwa wykryłem błąd w footpinie do 79LXX w mojej bibliotece :D
Poprawiona wersja już pojawiła się na płytce. Tak więc proszę, skromny prezent z mojej strony na Święta dla wszystkich forumowiczów zainteresowanych budową omawianego zasilacza :D
PS.
Pamiętajcie o wybraniu poprawnej wersji mozaiki dla konkretnej metody wykonania PCB. Dla papieru kredowego lub folii należy wybrać pliki bottom.pdf oraz topoverlay-mirror.pdf (o ile sam czegoś nie pomieszałem :P). Drukujemy bez skalowania oczywiście.
| Opis: |
|
Download |
| : |
topoverlay-mirror.pdf |
| Zawartość: |
|
| Rozmiar: |
144.72 KB |
| Punkty: |
0 |
| Opis: |
|
Download |
| : |
topoverlay.pdf |
| Zawartość: |
|
| Rozmiar: |
144.65 KB |
| Punkty: |
0 |
| Opis: |
|
Download |
| : |
bottom-mirror.pdf |
| Zawartość: |
|
| Rozmiar: |
149.81 KB |
| Punkty: |
0 |
|
|
| Powrót do góry |
|
|
krzysztofh
Poziom 16
Dołączył: 07 Lis 2003
Posty: 344
Miasto: Warszawa
|
22 Gru 2009 20:56 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
| Mari@@@n napisał: |
| W stanie jałowym na D7 5,49V a w stanie obciążenia 5,44V (zmieniłem jeszcze raz kondensatory C2 i C3 na nowe) wylutowanie Q1 nic nie dało i wylutowanie D9 tez nic nie dało obciążyłem ale napięcie zanikło a prąd maksymalny przy obciążeniu dalej 23 mA. |
Czyli to nie problem ograniczenia. Na pinie 6 powinna być regulacja napięcia prawie do wartości na C1 (w praktyce może to być 2-3V mniej) przy kręceniu potencjometrem P1. Jeżeli jest, to do sprawdzenia Q2, Q4 i dioda D10. Zakładam, że nie masz gdzieś zwarcia na pcb.
Jeżeli brak regulacji napięcia to do wymiany U2.
Generalnie ten zasilacz jak jest poprawnie polutowany i ma sprawne elementy działa bez problemu.
|
|
| Powrót do góry |
|
|
Mari@@@n
Poziom 12
Dołączył: 10 Lip 2003
Posty: 87
|
22 Gru 2009 22:03 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Kolego krzysztofh Szacunek Wielki wymieniłem diodę D10 była zwarta zasilacz działa idealnie. Niestety nie mam przycisku pomógł. Dziękuje Bardzo za pomoc i za poświęcony czas sam bym do tego nie doszedł. Jeszcze raz Dziękuję i Pozdrawiam.
|
|
| Powrót do góry |
|
|
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
23 Gru 2009 20:26 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Witam raz jeszcze.
Kilka postów wyżej pojawił się odnośnik do tematu zasilacza Kolegi HOLTEKa:
http://www.elektroda.pl/rtvforum/topic332823-300.html
Chciałbym raz jeszcze nawiązać do tego tematu, a konkretnie do jego kilku ostatnich postów, dotyczących powolnej reakcji ograniczenia prądowego (również w przypadku usunięcia dużej pojemności C7 na wyjściu) i uszkadzania testowanych elementów (LEDów głównie).
Czy ktoś mógłby wypowiedzieć się i pomóc w odnalezieniu przyczyny takiego zachowania? (poza wzbudzeniami układu, które podobno nie występują na żadnej wersji płytki, oraz pojemności C7, która do testów była usuwana)? Zdaje się, że wszyscy Koledzy, którzy zgłaszali ten problem (w tym ja) mieli zasilacze wykonane w wersji z ≥2 równoległymi tranzystorami mocy. Pytanie: czy zastosowanie więcej niż jednego tranzystora Q4 może mieć jakiś wpływ na powstawanie tego niepożądanego efektu? Czy u Kolegów, którzy stosowali pojedynczy Q4 problem też występuje?
Pozdrawiam i raz jeszcze życzę wszystkim Wesołych Świąt
|
|
| Powrót do góry |
|
|
yild
Poziom 12
Dołączył: 14 Lis 2008
Posty: 82
Miasto: -
|
23 Gru 2009 20:52 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
| kat85 napisał: |
| Proszę o opinie na jej temat i sugestię możliwych ulepszeń. |
-zasilania z U1 jest podpięte w niewłaściwym miejscu w oryginale jest wpięte w połączenie R7 z C7 a to jest wyjście ujemne zasilacza, u ciebie jest to wpięte w napięcie -5V
Edit: poprawka opisu :)
|
|
| Powrót do góry |
|
|
kat85
Poziom 8
Dołączył: 08 Kwi 2005
Posty: 26
Miasto: Głowno
|
24 Gru 2009 12:38 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Zamieszczam mozaiki poprawionej płytki.
| Opis: |
|
Download |
| : |
bottom-mirror.pdf |
| Zawartość: |
|
| Rozmiar: |
149.96 KB |
| Punkty: |
0 |
| Opis: |
|
Download |
| : |
topoverlay.pdf |
| Zawartość: |
|
| Rozmiar: |
144.8 KB |
| Punkty: |
0 |
| Opis: |
|
Download |
| : |
topoverlay-mirror.pdf |
| Zawartość: |
|
| Rozmiar: |
144.87 KB |
| Punkty: |
0 |
|
|
| Powrót do góry |
|
|
guuciek
Poziom 11
Dołączył: 05 Paź 2007
Posty: 77
Miasto: T-
|
24 Gru 2009 13:31 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Op-amy odczytują napięcie jakie odkłada się na tym rezystorze i to na tej podstawie działa ograniczenie prądowe , musiałbyś wymieniać część rezystorów aby było większe wzmocnienie na tych op-ampach . Ale tak jak napisał kolega wyżej nie opłaca się tego zrobić na zasilaczu linowym . Szkoda energii , i pieniędzy . to jest przy napięciu 5 V i 15 A to jest prawie 400 W traconej mocy , czyli można by było na tym gotować wodę jak w czajniku .
Przy tym rezystorze i prądzie 15 będzie ci się odkładać około 150 mV - a w normalnym projekcie odkłada się około 1,5 V Czyli wzmocnienie trzeba wzmocnić 10 x
|
|
| Powrót do góry |
|
|
white88
Poziom 10
Dołączył: 28 Lip 2007
Posty: 50
Miasto: Pleszew
|
27 Gru 2009 21:07 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Włożyć możesz ale teoretycznie będzie on musiał rozproszyć taką samą ilość energii więc będzie się grzał tak samo tyle że będzie miał pewny zapas.Przypuszczam że te 0,25W to jest tak na styk.Dlatego jak najbardziej można wsadzić 1W.
EDIT!!
Tak jak obiecałem dorzucam zdjęcia gotowego zasilacza.
Muszę trochę poprawić dolną belkę przy panelu bo trochę pękła przy dokręcaniu. Ogólnie jestem zadowolony, nie miałem aż tyle czas żeby się bawić z niektórymi detalami więc nie jest może super elegancko jak dla mnie ok.


|
|
| Powrót do góry |
|
|
biohack
Poziom 14
Dołączył: 24 Lut 2008
Posty: 183
Miasto: łask
|
31 Gru 2009 13:22 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Panowie szlak mnie bierze bo nie moge uruchomić tego zasilacza na wejsciu daje 21 V na rezystorze R1 odkłada się 28V i ciut się grzeje, a na r7 nic nie ma. Na wyjsciu zasilacza moge regulowac tylko do 2V powyzej zapala się dioda ogranicznika i zaczyna się grzac U1
Pomiary które wykonałem
Gdy wszystko jest na 0 ustawione
Wszystko względem masy
D5 Anoda (-4,6V) Katoda (0V)
D6 Anoda (-9,1V) Katoda (-4,6V)
D7 Anoda (-5,3V) Katoda (0V)
R7 0V
U1 4 nózka (0V) 7 nózka (28V) 4-7nózką (28V)
D11 Katoda (-5V) Anoda (0V)
U3 4 nózka (-5,3V) 7 nózka (28V) 4-7nózka (33V)
U2 4 nózka (-5,3V) 7 nózka (28V) 4-7nózka (33V)
D9 Anoda(0V) Katoda(28V)
D10 Anoda(0V) Katoda (0V)
D8 Anoda (5,3V) Katoda (10V)
Q4 C=28V B=0V E=0V
Q2 C=28V B=0V E=0V
Teraz gdy wszystko jest na max i dioda się pali
D5 Anoda (-4,3V) Katoda (0V)
D6 Anoda (-8,7V) Katoda (-4,3V)
D7 Anoda (-4,6V) Katoda (0V)
R7 0V
U1 4 nózka (0V) 7 nózka (28V) 4-7nózką (28V)
D11 Katoda (-4,6V) Anoda (0V)
U3 4 nózka (-4,6V) 7 nózka (28V) 4-7nózka (32V)
U2 4 nózka (-4,6V) 7 nózka (28V) 4-7nózka (32V)
D9 Anoda(-1,9V) Katoda(-1,3V)
D10 Anoda(-1,9V) Katoda (-1,3V)
D8 Anoda (0V) Katoda (0V)
Q4 C=28V B=(-1,9V) E=(-1,3V)
Q2 C=28V B=(-1,9V) E=(-1,3V)
I co dalej panowie ?
|
|
| Powrót do góry |
|
|
biohack
Poziom 14
Dołączył: 24 Lut 2008
Posty: 183
Miasto: łask
|
31 Gru 2009 20:59 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Czy między CB i CE ma byc az 26 V ?na wejscie zasilacza trafko daje 20V bo zmieniłem na inne
|
|
| Powrót do góry |
|
|
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
31 Gru 2009 21:22 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Skąd na D9 bierze Ci się ujemne napięcie? C4 nie jest uszkodzony? Między punktami 5 i 10 masz 11-12V? A że między kolektorem a baza i emiterem Q4 masz pełne napięcie to może wina D11 i C7, dobrze by było sprawdzić - profilaktycznie, bo skoro na R7 nic nie ma, to mało prawdopodobne. Sprawdź czy nie zrobiłeś jakiegoś zwarcia na PCB... (może któraś z nóg P1 z napięciem ujemnym?)...
|
|
| Powrót do góry |
|
|
biohack
Poziom 14
Dołączył: 24 Lut 2008
Posty: 183
Miasto: łask
|
31 Gru 2009 22:12 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Zwarcia nie ma potek dobrze zamontowany wymienie C2,3,4,7 zobaczymy
Dodano po 7 [minuty]:
A jak wstawie zamiast 47uF 100uF? co sie stanie?
Dodano po 6 [minuty]:
Zmieniłem te kondki i nadal tak samo i na elemntach po prawej stronie nie ma wcale zadnego napięcia tylko pojawia się minusowe gdy zaczyna palic się ogranicznik
|
|
| Powrót do góry |
|
|
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
31 Gru 2009 22:26 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Napięcie -5V przy regulacji P1 przysiada Ci pewnie dlatego, że masz gdzieś zwarcie. Wzmacniacz U2 nasyca się w pobliżu ujemnej szyny zasilania, stąd ujemne napięcia na elementach "po prawej stronie" schematu. Jednak przyczyny i zwarcia szukałbym w obrębie P1... tam to ujemne napięcie się zaczyna... U1 zaczyna się grzać, bo jego wyjście jest pewnie zwierane do -5V (dlatego też to napięcie przysiada). Jakie jest napięcie w punkcie 5 (6 nóżka U1), gdy układ ten zaczyna się grzać? A jakie jest, zanim "dojedziesz" do tych 2V na wyjściu, gdy dioda D12 nie świeci? Robiłeś zasilacz na oryginalnej płytce? http://www.electronics-lab.com/projects/power/003/layout.gif
|
|
| Powrót do góry |
|
|
biohack
Poziom 14
Dołączył: 24 Lut 2008
Posty: 183
Miasto: łask
|
31 Gru 2009 23:06 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Tak tak tak wszystko z tej stronki :) zamiast tranzystora 2n2219 dałem KF508 zamówiłem z laro juz nowe scalaki i pare tranzystorów musze zrobic ten zasilacz bo to moja praca przejsciowa
Dodano po 3 [minuty]:
Na 6 nózce U1 regulacja zaczyna się od 1,2V i jak maleje zapala się dioda
Dodano po 3 [minuty]:
Miałem zamiast U1 i U2 UA741 teraz wsadziłem wszystkie tl081 i napięcie na 6 nózce wynosi 10,5V
Dodano po 1 [minuty]:
Na rezystorze R7 odłozyło się 28mV ciut mało:)
|
|
| Powrót do góry |
|
|
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
31 Gru 2009 23:24 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
| biohack napisał: |
Na 6 nózce U1 regulacja zaczyna się od 1,2V i jak maleje zapala się dioda
Dodano po 3 [minuty]:
Miałem zamiast U1 i U2 UA741 teraz wsadziłem wszystkie tl081 i napięcie na 6 nózce wynosi 10,5V |
To już lepiej :)
Jak teraz działa zasilacz?
Minimalne napięcie na R7 przy nieobciążonym zasilaczu to normalna sprawa - przez R7 zasilany jest U1, jest to konieczne do prawidłowej regulacji napięcia - zasilanie U1 (jak i masa pomiarowa U2) musi być na "-" wyjściu zasilacza.
|
|
| Powrót do góry |
|
|
biohack
Poziom 14
Dołączył: 24 Lut 2008
Posty: 183
Miasto: łask
|
01 Sty 2010 02:35 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
A no własnie a którys ze scalaków ma na nózkach jak sie nie myle 2,3 0V czy to sie zgadza ? nadal jest tak samo nic się nie zmieniło :(
Dodano po 1 [minuty]:
I nowy rok powitam nie działającym zasilaczem no cóż może wzmacniacze lampowe lepiej zadziałają
|
|
| Powrót do góry |
|
|
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
01 Sty 2010 11:33 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
| biohack napisał: |
| A no własnie a którys ze scalaków ma na nózkach jak sie nie myle 2,3 0V czy to sie zgadza ? |
Masz na myśli napięcie między wejściami odwracającym i nieodwracającym? W wypadku U1 i U2 wręcz powinno tak być, w wypadku U3 - nie zawsze (tylko wtedy, gdy świeci się LED D12).
Najlepiej, jakbyś dał jakieś wyraźne fotki, zwłaszcza płytki od strony ścieżek. Tak to ciężko jest pomóc bo przyczyn takiego zachowania może być sporo, a mało podajesz informacji. Nie pamiętam, aby w tym temacie był opisywany problem taki, jak Twój. Tym bardziej dobrze by było, gdyby udało się go rozwiązać...
Pozdrawiam
|
|
| Powrót do góry |
|
|
Google
AdSense
|
|
01 Sty 2010 11:33 |
|
|
|
|
|
| Powrót do góry |
|
|
biohack
Poziom 14
Dołączył: 24 Lut 2008
Posty: 183
Miasto: łask
|
01 Sty 2010 11:45 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|

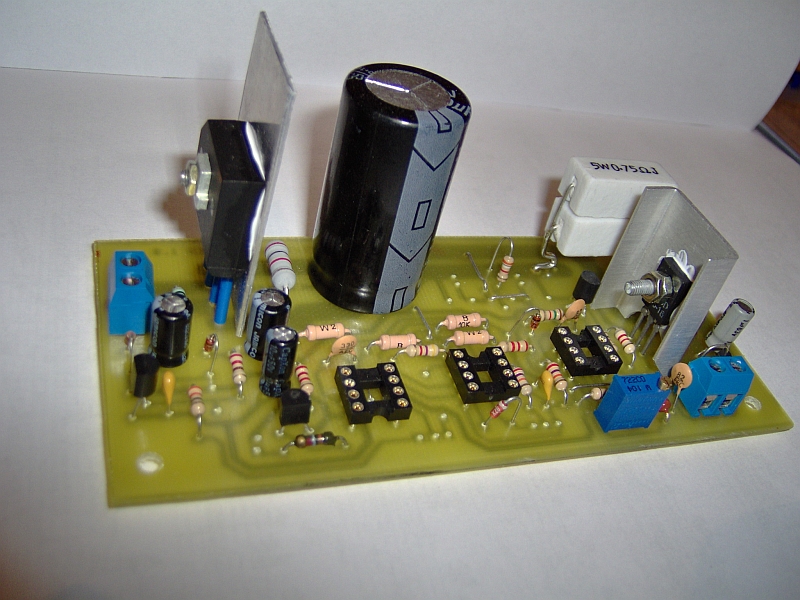

Foteczki
Q3 to bc557
Q1 to bc547
Q2 to KF508
Q4 to 2n3055
Dodano po 46 [sekundy]:
I mówie jeszcze raz nie ma zadnych zwarć
|
|
| Powrót do góry |
|
|
biohack
Poziom 14
Dołączył: 24 Lut 2008
Posty: 183
Miasto: łask
|
01 Sty 2010 12:13 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Nie no dobrze jest wlutowany jeszcze raz zerkne
Dodano po 1 [minuty]:
Źle spojrzałem juz go zamieniam na inny, ale to chyba nie pomoze
Dodano po 1 [minuty]:
Tutaj płytka jeszcze z BC211
Dodano po 5 [minuty]:
Wymieniłem i nadal tak samo i jeszcze słysze jak w srodku potka strzela coś tak jakby iskrzył się w pewnym momencie
Dodano po 2 [minuty]:
Zamias tego 2n2219 wsadzałem rózne tr i to bc 211( tu sie rózne cyrki działy) bc 547 kf508(obecnie) tip122 i nadal to samo
Dodano po 3 [minuty]:
Kurcze jakim cudem nowe tranzystorki gdy wkładam do miernika pokazują jakieś wzmocnienie, a jak tego i inne z pojemniczka nic nie pokazuje ?Jak to wszystkie spalone?
|
|
| Powrót do góry |
|
|
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
01 Sty 2010 12:33 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Niestety, ja się będę upierał przy swoim. Elementy masz wlutowane dobrze, więc nie ma bata - albo jakiś zimny lut i niekontakt, albo mikrozwarcie! Zmierz omomierzem R7 (bez wylutowywania). Doradzałbym jeszcze dokładniejsze umycie płytki z kalafonii i wtedy staranne przyjrzenie się pod światło.
Szczególną uwagę zwróć na punkty zaznaczone na czerwono:
Ślizgacze potków masz na czarnych przewodach?
Pokaż jeszcze zdjęcia potków z podłączonymi przewodami...
|
|
| Powrót do góry |
|
|
biohack
Poziom 14
Dołączył: 24 Lut 2008
Posty: 183
Miasto: łask
|
01 Sty 2010 15:01 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Myje płytke
R7 ma 0,9 ohm
cykne jeszcze fotki
Dodano po 8 [minuty]:
Narazie jest brudno i wogule taki nie ład bo wkurzony jestem na to dziadostwo
Dodano po 2 [godziny] 3 [minuty]:
Wstawiłem jako Q2 BC547C według noty ma duze wzmocnienie wiecej niz 200 i aktualne pomiary
Nózka 6 gdy wszystko ustawione na 0
U1 10,6V
U2 0,2V
U3 25V
teraz gdy dioda się pali
U1 0V
U2 -3,3V
U3 -3,2V
|
|
| Powrót do góry |
|
|
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
01 Sty 2010 16:13 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
No i się wyjaśniło: masz źle potki podłączone ;)
W potencjometrze obrotowym środkowa noga to ślizgacz ;)
na środkowych nogach powinny być czarne przewody (punkty 12 i 13 na płytce).
Podmień i będzie hulać.
rezystor R7 to normalne, że ma 0,9Ohm, zamiast 0,47 bo dochodzi oporność przewodów miernika. Przy okazji, ten potek, w którym podobno "iskrzyło", profilaktycznie sprawdź, jak się przepalił to zmień. Zresztą na stronie o zasilaczu masz schemat połączeń, chyba z niego nie skorzystałeś :cunning:
Pozdrawiam
|
|
| Powrót do góry |
|
|
Google
AdSense
|
|
01 Sty 2010 16:13 |
|
|
|
|
|
| Powrót do góry |
|
|
Faces
Poziom 23
Dołączył: 22 Sie 2004
Posty: 2542
Miasto: Kędzierzyn-Koźle
|
03 Sty 2010 16:43 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Temat już po raz kolejny czyściłem. Jeżeli wam się nie chce czytać to zamykam na jakiś czas. W temacie zostało praktycznie wszystko napisane na temat zasilacza.
Edit:
Otwieram temat. Jeżeli macie ciekawe uwagi na temat zasilacza to piszcie.
|
|
| Powrót do góry |
|
|
skater156
Poziom 12
Dołączył: 03 Sty 2009
Posty: 109
Miasto: WARSZAWA
|
24 Sty 2010 11:32 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Witam, przeszukałem cały temat, ale nie znalazłem tego co mnie interesuje.Chodzi mi o pcb, oryginalna jest za duża.Ducha jest mała ale ma małe pola lutownicze.Próbowałem robić sam pcb w eagle ale skończyło się tym, że zrobiłem 2 płytki i żadna nie działa.Proszę bardzo żeby ktoś wrzucił jakąś małą pcb zasilacza.
Za pomoc dziękuje.
|
|
| Powrót do góry |
|
|
ninja14
Poziom 14
Dołączył: 02 Kwi 2009
Posty: 164
Miasto: *-*
|
24 Sty 2010 12:02 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
| skater156 napisał: |
Witam, przeszukałem cały temat, ale nie znalazłem tego co mnie interesuje.Chodzi mi o pcb, oryginalna jest za duża.Ducha jest mała ale ma małe pola lutownicze.Próbowałem robić sam pcb w eagle ale skończyło się tym, że zrobiłem 2 płytki i żadna nie działa.Proszę bardzo żeby ktoś wrzucił jakąś małą pcb zasilacza.
Za pomoc dziękuje. |
Proszę poczytać posty Kolegi joozwa, kilka stron wcześniej widziałem projekt płytki o niewielkich gabarytach ; być może wykorzystasz go dla swoich celów.
pozdrawiam
|
|
| Powrót do góry |
|
|
skater156
Poziom 12
Dołączył: 03 Sty 2009
Posty: 109
Miasto: WARSZAWA
|
24 Sty 2010 14:07 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Witam,dzięki za odpowiedzi.Zasilacz Kolegi joozwa jest tylko na 24Vi 1A,a czy można te parametry zwiększyć? Płytka oryginalna ma dobre rozmieszczenie elementów z tym ,że kondensatory i opornik 5w mogą stać.Wtedy zaoszczędziło by się miejsca na płytce.Czy ktoś nie mógł by mi tego przerysować z moimi zmianami, dla kogoś doświadczonego to pikuś, a ja już 2 płytki rysowałem i każda nie działa a wcześniej jeszcze płytkę oryginalną Kolegi Ducha.
|
|
| Powrót do góry |
|
|
ninja14
Poziom 14
Dołączył: 02 Kwi 2009
Posty: 164
Miasto: *-*
|
24 Sty 2010 15:07 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Przed chwilą przypomniałem sobie, że na Elce istnieje Zbiór Zasilaczy DIY autorstwa moderatora FACES - masz tam opisy 63 różnych zasilaczy, w tym b.wiele tematów właśnie z elektronics - lab. - oto link :
www.elektroda.pl/rtvforum/topic1306364.html
Zakres U i I w zasilaczu Kolegi joozwa z pewnością da się rozszerzyć - sądzę, że to było opisane ; musisz to poczytać...
pozdrawiam
|
|
| Powrót do góry |
|
|
joozwa
Poziom 21
Dołączył: 20 Lut 2007
Posty: 1328
Miasto: Łódź
|
24 Sty 2010 18:01 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Witam
Mój zasilacz, będący z w zasadzie uproszczoną wersją oryginalnego układu, może z pewnych względów nie nadawać się do większych obciążeń.
Bardziej polecam płytkę Kolegi kat85 (kilka postów wyżej), jest na niej zmieszczony cały oryginalny układ zasilacza i ma ona powierzchnię ok. połowę mniejszą od oryginalnej, ponadto przewidziana opcja (można nie skorzystać) zastosowania stabilizatora napięcia -5V zamiast diody Zenera oraz osobnego napięcia stabilizowanego dla wzmacniaczy operacyjnych. Oto moja, jak wygląda (jeszcze nie kompletna):
Mogę również polecić "składaną" z 2 części PCB autorstwa Kolegi Qurak (druga lub trzecia strona tego tematu).
Pozdrawiam
|
|
| Powrót do góry |
|
|
