kubahel
Poziom 6
Joined: 15 Feb 2010
Posts: 15
|
 #2851
03 Feb 2012 17:37 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Witam, od około roku jestem zadowolonym użytkownikiem tego zasilacza, w oryginalnej wersji, wszystko było super aż parę dni temu coś padło. Napięcie da się regulować do momentu podpięcia jakiegokolwiek obciążenia, nawet pod diodą LED napięcie spada do kilku mV, dioda od ograniczenia nie świeci się. Kręcenie potencjometrem od prądu nic nie zmienia. Co się mogło stać?
szukałem odpowiedzi we wcześniejszych postach ale sporo tego...
|
|
| Back to top |
|
 |
KStanek
Poziom 12
Joined: 04 Mar 2003
Posts: 109
Location: Lublin
|
#2852
03 Feb 2012 19:09 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
No dobrze to już jak chcesz, może być bez dzielonego uzwojenia ale zasilanie do op-ampów można by z oddzielnego źródła zrobić z innego uzwojenia - bo jak wiadomo robi się właśnie oddzielne zasilanie żeby nie było przysiadów podczas gdy obciążane uzwojenie "główne" z którego jest zasilany cały układ.
No jasnowidzem nikt nie jest więc może podaj Kolego jakie są wskazania na poszczególnych op-amp jakie jest napięcie na wejściu i na wyjściu (nie wiem jak masz zrobione czy jeden czy kilka) tranzystora mocy? bo może tranzystor dostał przerwy i działa tylko baza-emiter. Zrób jakieś pomiary i podaj wynik. Pomiary bez obciążenia i z jakimś obciążeniem.
|
|
| Back to top |
|
|
arek_zareba
Poziom 4
Joined: 08 Oct 2011
Posts: 8
Location: kraśnik
|
#2853
05 Feb 2012 15:28 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
witam was wszystkich!
Czy ktoś może mi powiedzieć co to za część "RV1 = 100K trimmer"????
|
|
| Back to top |
|
|
Spanner
Poziom 10
Joined: 12 Jul 2011
Posts: 51
Location: Bielsko -Biała
|
#2854
05 Feb 2012 15:31 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Było 1000 razy w tym temacie. Jest to potencjometr montażowy który służy do ustalania 0V na wyjściu zasilacza.
pozdrawiam
|
|
| Back to top |
|
|
Google
|
| #
05 Feb 2012 15:31 |
|
|
|
|
|
| Back to top |
|
|
arek_zareba
Poziom 4
Joined: 08 Oct 2011
Posts: 8
Location: kraśnik
|
#2855
05 Feb 2012 15:33 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
dzięki, nie mogłem tego znależć
|
|
| Back to top |
|
|
vilkendor
Poziom 6
Joined: 29 Oct 2010
Posts: 16
Location: Ol
|
#2856
06 Feb 2012 16:54 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Witam. Czy projekt ścieżek na stronie Link jest na stronę płytki top czy bottom?
Mi wydaje się, że w porównaniu z layout i schematem to na strone top(wierzch).
|
|
| Back to top |
|
|
goldi74
Poziom 24
Joined: 13 Mar 2006
Posts: 4983
Location: Oława
|
#2857
06 Feb 2012 18:49 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
@vilkendor to jest rysunek płytki od strony ścieżek. Czyli do metody żelazkowej musisz zrobić lustrzane odbicie tego rysunku.
|
|
| Back to top |
|
|
Mrocznyon
Poziom 4
Joined: 21 Feb 2012
Posts: 8
Location: Okleśna
|
#2858
21 Feb 2012 19:21 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Witam. Jest to mój pierwszy w pis na elektrodzie, w którym chciałem przedstawić iż zasilacz który zrobiłem nie działa, napięcie na wyjściu jest równe 20V i kiedy kręcę potencjometrami nic się nie dzieje, chciałem też dodać iż cały czas świeci się ograniczenie prądowe i mam pytanie co może być tego przyczyną, zwarcie?

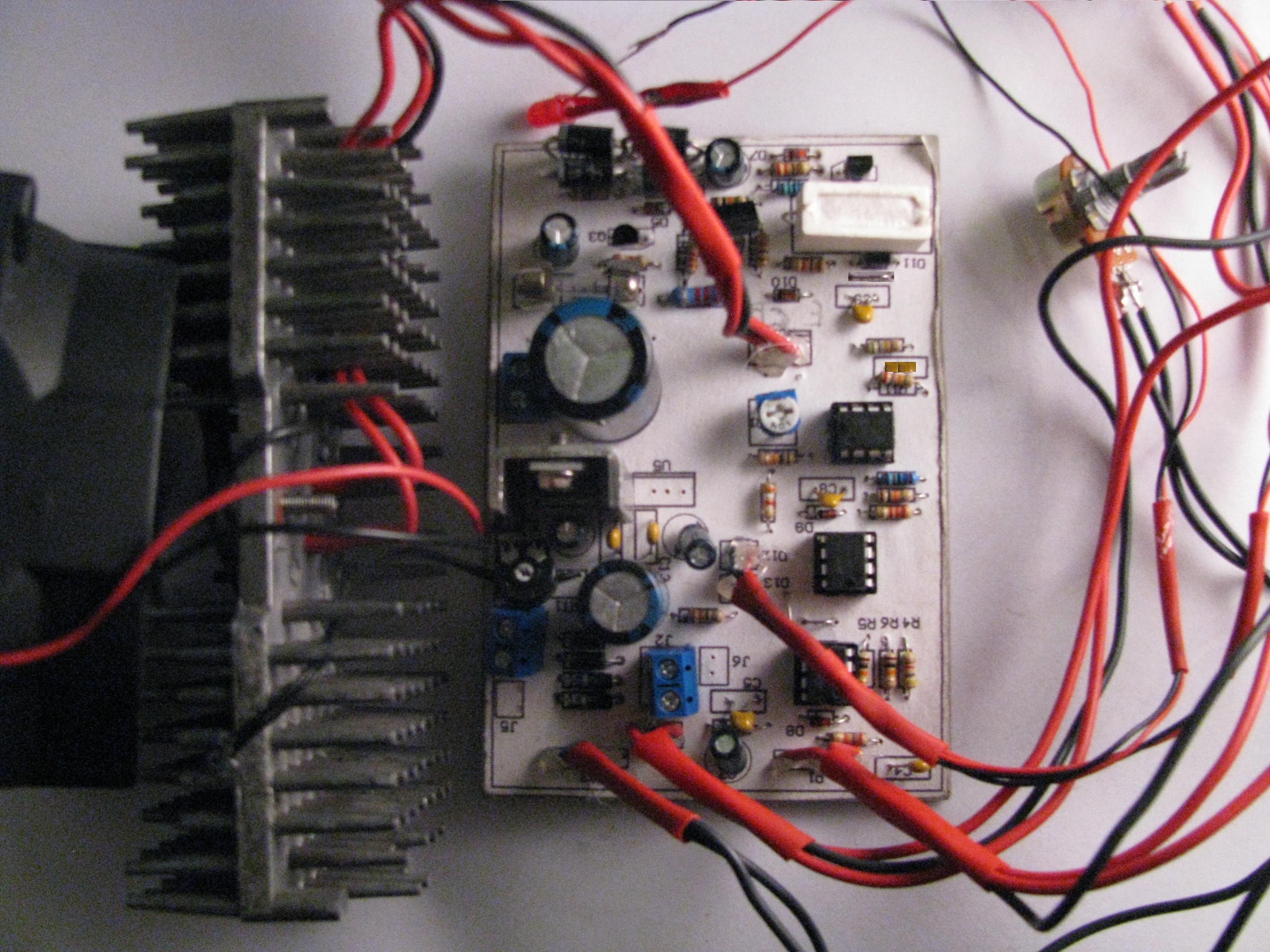

Oto zdjęcie płytki jest on z dodatkiem chłodzenia. "Chłodzenie ma osobny układ"
|
|
| Back to top |
|
|
Google
|
| #
21 Feb 2012 19:21 |
|
|
|
|
|
| Back to top |
|
|
memo1111
Poziom 12
Joined: 06 Mar 2010
Posts: 93
|
#2859
22 Feb 2012 09:19 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Mrocznyon daj link do strony z której pobrałeś wzór płytki.
|
|
| Back to top |
|
|
Google
|
| #
22 Feb 2012 09:19 |
|
|
|
|
|
| Back to top |
|
|
Mrocznyon
Poziom 4
Joined: 21 Feb 2012
Posts: 8
Location: Okleśna
|
|
| Back to top |
|
|
memo1111
Poziom 12
Joined: 06 Mar 2010
Posts: 93
|
#2861
23 Feb 2012 21:21 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
A jakie masz napięci na 4 i 7 nóżce względem masy?
|
|
| Back to top |
|
|
Mrocznyon
Poziom 4
Joined: 21 Feb 2012
Posts: 8
Location: Okleśna
|
#2862
24 Feb 2012 10:20 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Niestety nieprawidłowe:(
|
|
| Back to top |
|
|
memo1111
Poziom 12
Joined: 06 Mar 2010
Posts: 93
|
#2863
25 Feb 2012 11:25 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
No to wymień wzmacniacze bo te pewnie są uszkodzone
|
|
| Back to top |
|
|
Mrocznyon
Poziom 4
Joined: 21 Feb 2012
Posts: 8
Location: Okleśna
|
#2864
25 Feb 2012 16:59 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Układy są dobre, byłem u kolegi, który ma taki sam zasilacz i jest sprawny, Wymieniliśmy się tymi wzmacniaczami i jego dalej był sprawny a mój niestety nie. Proszę się przyłączyć i mi coś poradzić bo ja już nie mam pomysłów co może być nie tak.
|
|
| Back to top |
|
|
dj-MatyAS
Poziom 26
Joined: 10 Sep 2006
Posts: 11343
Location: Warszawa
|
#2865
25 Feb 2012 17:21 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Pytanie:
Kto robił ten zasilacz?
Kto mógł popełnić błąd przy montażu?
Kto ma ten zasilacz na biurku?
Odpowiedź wydaje się zbędna - sprawdź co "nabroiłeś".
|
|
| Back to top |
|
|
memo1111
Poziom 12
Joined: 06 Mar 2010
Posts: 93
|
#2866
25 Feb 2012 19:00 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
A jakie masz napięcia na zenerkach?
|
|
| Back to top |
|
|
Mrocznyon
Poziom 4
Joined: 21 Feb 2012
Posts: 8
Location: Okleśna
|
#2867
25 Feb 2012 23:59 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Zasilacz jest zrobiony na podstawie tego
http://www.elektroda.pl/rtvforum/topic1724388.html
Ten zasilacz jest u kolegi i jest sprawny w 100%
A moje pytanie jest takie: co może być przyczyną wyświetlania się ograniczenia prądowego bo scalaki na pewno nie
|
|
| Back to top |
|
|
kozak 22
Poziom 12
Joined: 25 Mar 2009
Posts: 84
Location: Kwaczała
|
#2868
27 Feb 2012 16:22 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
| Mrocznyon wrote: |
| A moje pytanie jest takie: co może być przyczyną wyświetlania się ograniczenia prądowego bo scalaki na pewno nie |
Spróbuj odwrócić tranzystor Q3 i wtedy sprawdź zachowanie ograniczenia.
|
|
| Back to top |
|
|
memo1111
Poziom 12
Joined: 06 Mar 2010
Posts: 93
|
#2869
27 Feb 2012 19:53 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
I posprawdzaj czy nie masz gdzieś zwarcia ;p
|
|
| Back to top |
|
|
Mrocznyon
Poziom 4
Joined: 21 Feb 2012
Posts: 8
Location: Okleśna
|
#2870
28 Feb 2012 23:01 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Odwróciłem Q3 i niestety dalej ograniczenie wyskakuje,
Będę musiał teraz cała płytkę posprawdzać czy nie ma gdzieś zwarcia
|
|
| Back to top |
|
|
goldi74
Poziom 24
Joined: 13 Mar 2006
Posts: 4983
Location: Oława
|
#2871
29 Feb 2012 13:58 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
| Mrocznyon wrote: |
| Będę musiał teraz cała płytkę posprawdzać czy nie ma gdzieś zwarcia |
To powinieneś już dawno zrobić. Tuż po zakończeniu montażu, a przed podłączeniem układu do zasilania.
|
|
| Back to top |
|
|
ugrukk
Poziom 2
Joined: 19 Feb 2012
Posts: 2
Location: ТАМБОВ
|
#2872
29 Feb 2012 18:38 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Подаю 24В замеры на С1 30V. На выходе блок питания мах 28,5 V. Как добиться 30 V.
|
|
| Back to top |
|
|
memo1111
Poziom 12
Joined: 06 Mar 2010
Posts: 93
|
#2873
29 Feb 2012 20:35 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Это максимальный вы не можете вытянуть больше на тарелку. Вы должны сделать отдельный источник питания для операционных усилителей.
|
|
| Back to top |
|
|
Mrocznyon
Poziom 4
Joined: 21 Feb 2012
Posts: 8
Location: Okleśna
|
#2874
29 Feb 2012 23:59 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
| goldi74 wrote: |
To powinieneś już dawno zrobić. Tuż po zakończeniu montażu, a przed podłączeniem układu do zasilania. |
I tak zrobiłem, ale widocznie musiałem coś przeoczyć
|
|
| Back to top |
|
|
ugrukk
Poziom 2
Joined: 19 Feb 2012
Posts: 2
Location: ТАМБОВ
|
#2875
01 Mar 2012 18:35 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
как добиться на выходе 30 вольт
|
|
| Back to top |
|
|
qazaq
Poziom 3
Joined: 09 Dec 2009
Posts: 5
|
#2876
03 Mar 2012 17:32 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Płytki z wiadomości # 2799 nie działa. Nikt sprawdzane pod kątem błędów?
|
|
| Back to top |
|
|
dyzio121193
Poziom 14
Joined: 16 Oct 2008
Posts: 186
Location: Częstochowa
|
#2877
06 Mar 2012 16:58 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Koledzy wiem że temat jest odnośnie zasialcza 0-30v i 2mA- 3A, ja potrzebował bym zasilacz 0-48v i ok 10A max tyle tylko że w necie nic nie moge wyszukać, a co do przerobienia schematu z tej strony to nie za bardzo wiem jak się za to zabrać czy ktoś mógłby mi pomóc.
Zasilacz ma jedno wyjscie na mierniki pokazuje 53V zmiennego i po wyprostowaniu 48V a prąd mierzylem silnikem i bylo prawie 8-9A wiec podałem 10A max (na trafie nic nie pisze), jeszcze raz proszę o pomoc Adrian
|
|
| Back to top |
|
|
Google
|
| #
06 Mar 2012 16:58 |
|
|
|
|
|
| Back to top |
|
|
Paniki
Poziom 20
Joined: 11 Dec 2007
Posts: 974
Location: Kraków
|
#2878
06 Mar 2012 17:14 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Właśnie też podjąłem się zadania zwiększenia napięcia wyjściowego.
Zasilanie wzmacniaczy operacyjnych stałe 30V, max napięcie na wyjściu było prawie 30. Zasilanie całości 43V. Sprawdziłem czy wzmacniacze zadziałają na takim napięciu, ale padły ;)
Miałem uA741.
Tu chyba muszą wzmacniacze być zasilane z pełnego napięcia bo inaczej się nie da zwiększyć zakresu ;)
Ew jeszcze pozmieniać coś w sterowaniu tranzystorów ;)
|
|
| Back to top |
|
|
tomas79
Poziom 14
Joined: 28 May 2006
Posts: 185
|
#2879
13 Mar 2012 20:03 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
Czy ten zasilacz posiada zabezpieczenie tranzystorów przed zwarciem bo nie chcę sprawdzać na żywca
Pozdrawiam
|
|
| Back to top |
|
|
Gizmoń
Poziom 21
Joined: 06 Jun 2007
Posts: 1179
Location: Kiełczów k. Wrocławia
|
#2880
14 Mar 2012 00:12 Re: Zasilacz warsztatowy 0-30V / 2mA-3A |
|
|
|
tomas79 - jeżeli chodzi o zwarcie wyjścia, to ma.
ugrukk - przy takim napięciu z transformatora nic się nie da zrobić. Najlepiej zostawić tak jak jest, jeżeli działa dobrze, i nie kombinować. Wymiana transformatora na taki o wyższym napięciu na uzwojeniu wtórnym rozwiązałaby problem, ale mógłby powstać drugi z zasilaniem wzmacniaczy operacyjnych. (mam nadzieję, że Google Translate zadziała, bo rosyjski chyba rozumiem :) , ale nie umiem pisać :( )
|
|
| Back to top |
|
|
