adler
Poziom 6

Joined: 23 Sep 2004
Posts: 19

#271 04 Jan 2011 14:51

Re: Dynamiczny wykrywacz metali ALL1

witam
może uda się wskrzesić temat
czytając te 10 stron postów i z każdą nast stroną licząc na rozjaśnienie w głowie
nagle,, się urwało
zamierzam posiadać własny wykrywacz
wiele osób radzi żeby zrobić ALL 1
czytając temat widzę alternatywę ALL 1M- ale mniej opisów dokumentacji

myślę,że jeśli zabieram się od zera i mam wybór to wolę konstrukcję o niskim poborze prądu,dobrym zasięgu i dyskryminacji
(zbliżony do Teknetics Alfa lub Delta-taki ideał sobie obrałem)

nie będę ukrywał,że chodzi mi po głowie też coś gotowego(wybaczcie mi te myśli)
np. velleman CS200

http://allegro.pl/wykrywacz-metali-lcd-cs200-obnizka-z-599zl-gw-fv-i1382697330.html
lub
http://allegro.pl/promocja-wykrywacz-metalu-metali-lcd-3300-1010-i1385634044.html

sprzęty do 400 zł
czyli pewnie koszt zbliżony do samoróbki-jeśli będzie trzeba wszystko zakupić
tzn pare części zapewne wykopię z moich archiwów elektroniki
ale np. el. sondy,obudowa - to w sumie nie wyjdzie mało
wiem ,że jeśli kupię pozbawię się el. satysfakcji z wykonanej pracy,,,

a tylko napomknę o celu:
drobnica,fanty wojenne itp

co radzicie?

pozdrawiam P. colektora(ALL) - szacunek za wkład w exploracji

ZBIQ
Poziom 14

Joined: 05 Jan 2006
Posts: 173
Location: Halinów

#272 05 Feb 2011 00:35

Re: Dynamiczny wykrywacz metali ALL1

Na początek kup sobie ACE 250 , albo złóż sobie Jabla alba Alla (o ile masz warsztat i chęci )

toma_la
Poziom 3

Joined: 01 Mar 2010
Posts: 6
Location: Warszawa

#273 19 Feb 2011 11:15

Re: Dynamiczny wykrywacz metali ALL1

Witam wszystkich
Zbudowałem samodzielnie od podstaw bez użycia oscyloskopu wykrywacz metalu PI Gerber.Ma przyzwoite zasięgi lecz nie posiada dyskryminacji.Mam pytanie czy istnieje możliwość zbudowania i zestrojenia wykrywacza ALL1 bez użycia oscyloskopu.

Google

Google Adsense

# 19 Feb 2011 11:15

mały777
Poziom 14

Joined: 03 Dec 2004
Posts: 173
Location: Białystok

#274 20 Feb 2011 18:20

Re: Dynamiczny wykrywacz metali ALL1

Zdecydowanie nie.

toncek
Poziom 5

Joined: 09 Nov 2008
Posts: 13
Location: Czechy

#275 02 Mar 2011 18:10

Re: Dynamiczny wykrywacz metali ALL1

toma_la wrote:

... ja zbudowalem... i jest O.K. :wink:

Cycu67
Poziom 11

Joined: 02 Nov 2006
Posts: 74
Location: Chełm

#276 13 Mar 2011 18:52

Re: Dynamiczny wykrywacz metali ALL1

witam mam taki problem zrobiłem all1-m wersja diadem z PDF iu mam problem wykrywacz piszczy cały czas jak przeciągnę jakiś metal nad sondą to przerywa i jeszcze nie działa pin point czy ktoś miał ten już problem moje gg 3701735

Dodano po 57 [sekundy]:

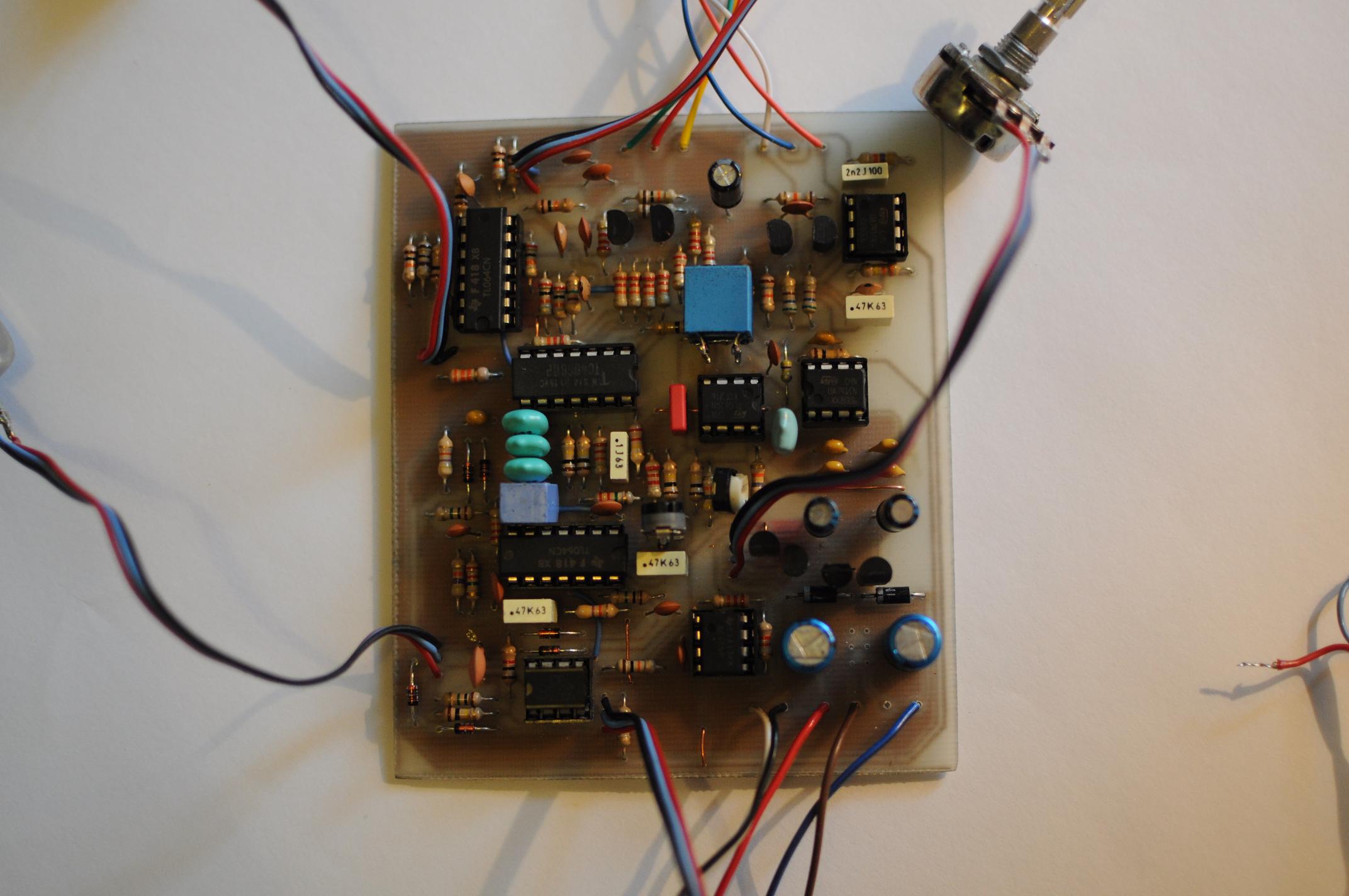

http://obrazki.elektroda.pl/7512636600_1300035146.jpg

mały777
Poziom 14

Joined: 03 Dec 2004
Posts: 173
Location: Białystok

#277 15 Mar 2011 21:38

Re: Dynamiczny wykrywacz metali ALL1

Wrzuć oscylogramy nadajnika, odbiornika oraz przesuwników faz. Łatwiej będzie podpowiedzieć.

Piotr Piechota
Poziom 12

Joined: 26 Apr 2007
Posts: 105
Location: mysłowice

#278 23 Apr 2011 14:59

Re: Dynamiczny wykrywacz metali ALL1

Witam

Nie zakładałem nowego tematu bo w bieżącym przewinął się wątek o sondzie DD.
Zastanawiam się czy ekranowanie cewki nadawczej może przynieść jakąkolwiek korzyść - moim zdaniem nie ma sensu - pogarsza tylko sztywność mechaniczną.
Macie jakieś doświadczenie w tej sprawie?
Może jakieś teoretyczne wyjaśnienie ?

Pozdrawiam
Piotr

toncek
Poziom 5

Joined: 09 Nov 2008
Posts: 13
Location: Czechy

#279 29 May 2011 16:23

Re: Dynamiczny wykrywacz metali ALL1

toncek wrote:

toma_la wrote:

... ja zbudowalem... i jest O.K. :wink:

To Batman191:
Cao...
Uzilem miernika univerzalny,multimetr...., AC Zakres napięcia ...
US1, Wyjście 6, minimum napięcia,dostosowanie liczby obrotów,
i zmieniających się kondensator v cewce TX Postawiłem dawać dobry dyskryminacji, i znowu niskie napięcie dostosowanie liczby obrotów zwoi drutu, ....., .....

Dodano po 10 [minuty]:

Dynamiczny wykrywacz metali ALL1

Dodano po 1 [minuty]:

Dynamiczny wykrywacz metali ALL1

robokop
Poziom 26

Joined: 25 Nov 2005
Posts: 11539

#280 29 May 2011 16:25

Re: Dynamiczny wykrywacz metali ALL1

toncek wrote:

... ja zbudowalem... i jest O.K. :wink:

Gratuluję więc cierpliwości - mnie nerwy ponosiły przy wyważaniu sondy z oscyloskopem.

Google

Google Adsense

# 29 May 2011 16:25

toncek
Poziom 5

Joined: 09 Nov 2008
Posts: 13
Location: Czechy

#281 29 May 2011 16:29

Re: Dynamiczny wykrywacz metali ALL1

Dodano po 2 [minuty]:

robokop wrote:

toncek wrote:

... ja zbudowalem... i jest O.K. :wink:

Gratuluję więc cierpliwości - mnie nerwy ponosiły przy wyważaniu sondy z oscyloskopem.

..... :D:D:D:D:D:D:D:D:D:D ....

Miłego dnia...

pg76
Poziom 1

Joined: 20 Jun 2010
Posts: 1

#282 06 Jul 2011 15:22

Re: Dynamiczny wykrywacz metali ALL1

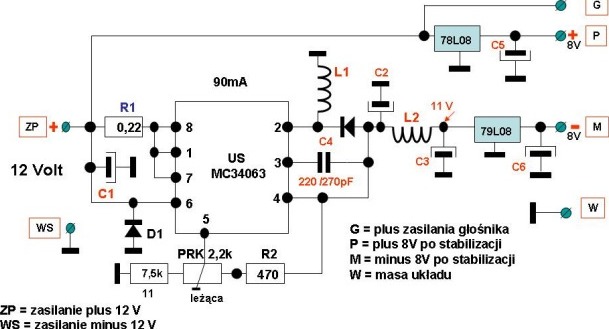

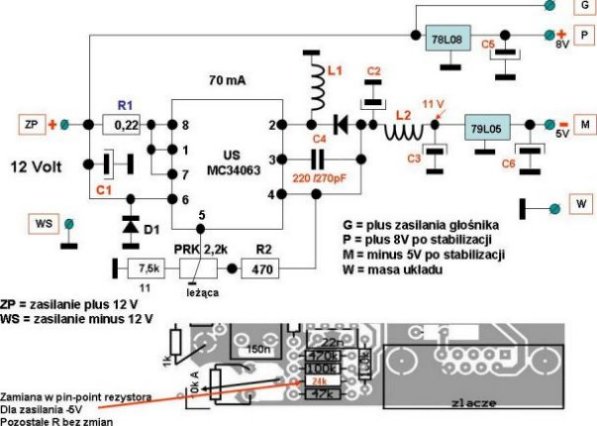

Witam...W porozumieniu z ALLEM zamieszczam schematy zasilania. http://obrazki.elektroda.pl/4167521700_1309958368.jpg
http://obrazki.elektroda.pl/1893423200_1309958368.jpg

Google

Google Adsense

# 06 Jul 2011 15:22

bzyku997
Poziom 14

Joined: 06 Jun 2006
Posts: 152
Location: Radom

#283 08 Jul 2011 21:41

Re: Dynamiczny wykrywacz metali ALL1

Proponuję pewną modyfikacje...otóż jeden z moich kolegó słusznie zauważył że ALL1 do doskonała konstrukcja i dla tego też jedna z amerykańskich firm pokusiła się o sklonowanie tego cuda...potworek się nazywa Tesoro Golden...sam idąc za ciosem postanowiłem zbudować coś o wiele bardziej wyrafinowanego, czyli niejakiego Eldorado, który to jak wiadomo jest kolejnym wcieleniem niedoścignionego ideału...ale ma pewną niesamowitą zaletę...mianowicie pracuje poprawnie zarówno z sondą koncentryczną jaki i 2D, bez większej różnicy co do jakości dyskryminacji i stabilności w terenie...nie mówiąc o rewelacyjnej odporności na pierdy terenowe wywołane mokrym zielskiem :D Konstruktorom bardziej dociekliwym przedstawiam do wglądu schemacik...proszę zwrócić uwagę na niewiarygodnie skomplikowaną przetwornicę napięcia ujemnego... Cały zbiór materiałów i opis co i jak jest dostępny w sieci...ba...nawet wespół prowadzimy nierzadko ożywione dyskusje na temat tego czy owego. Polecam i pozdrawiam...a wytrwałym życzę dalszych i owocnych prac...i ewentualnych fantów :D

SCHEMAT[1].pdf
Filename:	SCHEMAT[1].pdf	Download
Contents:
Filesize:	68.31 KB
Punkty:	0

EjVi
Poziom 1

Joined: 21 Jul 2011
Posts: 1
Location: Jelenia Góra

#284 21 Jul 2011 17:35

Re: Dynamiczny wykrywacz metali ALL1

Witam
Postanowiłem zbudować samemu od podstaw wykrywać ALL-1
Chciałbym prosić forumowiczów o przesłanie na mój e-mail lub gg schematów płytek najlepiej w pdf z rzeczywistymi rozmiarami, na forum znalazłem obrazki w formatach jpg lub bmp ale nie nadają się one
a te z działu download nie potrafię uruchomić.
Wykrywacz chcę zbudować na potrzeby własne, bo czytając forum bardzo mnie to zaciekawiło.
Z góry dziękuje za pomoc.
e-mail- Rafcio(malpa)interia.eu gg- 13318360

plxxx
Poziom 3

Joined: 12 Dec 2008
Posts: 5
Location: Gdańsk

#285 15 Sep 2011 10:25

Re: Dynamiczny wykrywacz metali ALL1

Witam

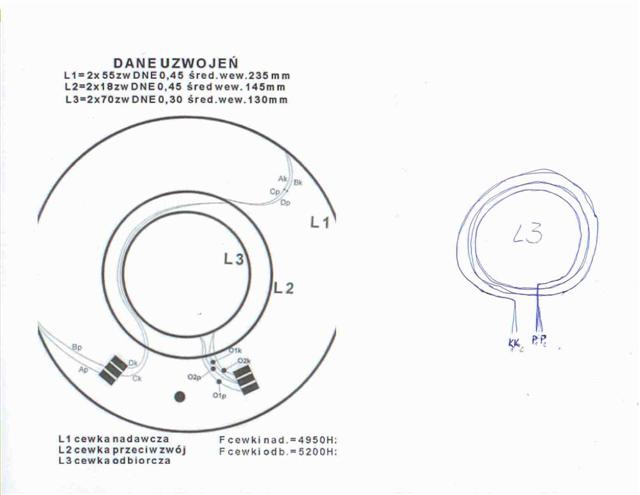

Po długiej przerwie zabrałem sie do ukończenia mojego All-a, elektronika jest ok, pozostała sonda. Cewki są nawinięte, laminat wycięty, kondensatory dobrane. Pojawiła się jednak wątpliwość co do kierunku nawinięcia cewki i tego co jest jej początkiem i końcem. Z opisu wynika, że cewka odbiorcza i nadawcza mają być przyklejone do obudowy z kierunkiem nawinięcia w lewo. I tu pierwsza wątpliwość, czy kierunek "w lewo" to taki jak na zamieszczonym rysunku. Jeżeli tak to co jest początkiem, a co końcem cewki. Proszę o potwierdzenie czy mój rysunek (ten odręczny) jest ok, bo coś mi się nie zgadza z oryginalnym. Jeżeli dobrze rozumiem kierunek, to oznaczenia początku i końca nie zgadzają się z moją koncepcją lub odwrotnie:-) .
Druga sprawa to podłączenie cewek nadawczej i odbiorczej. Na płytce jest tylko oznaczenie pinów NN i OO, czy ma znaczenie, który jest połączony z początkiem cewki, a który z końcem?
Podejrzewam, że moje pytania są dla Was głupie, bo dla większości są to pewnie rzeczy oczywiste, ale wolę je zadać niż później robić drugą sondę :-).

Pozdrawiam
mg

bzyku997
Poziom 14

Joined: 06 Jun 2006
Posts: 152
Location: Radom

#286 15 Sep 2011 10:46

Re: Dynamiczny wykrywacz metali ALL1

A jaka to różnica w którą stronę nawiniesz cewkę? Moim skromnym zdaniem opis budowy sondy jest skopany i wcale nie chodzi o to gdzie początek a gdzie koniec, bo to sprawa względna. Szkopuł w tym, aby uzyskać pewną zgodność w fazie sygnałów nadajnika i odbiornika. Jestem więcej niż pewien, że i w tej konstrukcji takie zjawisko występuje, a autor projektu nie dokońca zna sposób w jaki można określić właściwą zgodność oraz przesunięcie fazowe jakie występuje pomiędzy rzeczonymi sygnałami. Objawem źle, ale jakby się zdawało poprawnie wykonanej sondy, będą wszelkie dolegliwości na jakie ta konstrukcja cierpi...od dziwninie lub wcale działąjącego balansu gruntu po pierdy na trawie i lipną dyskryminację.
Radzę podrążyć ten temat...

plxxx
Poziom 3

Joined: 12 Dec 2008
Posts: 5
Location: Gdańsk

#287 15 Sep 2011 11:39

Re: Dynamiczny wykrywacz metali ALL1

Właśnie od kilku dni drążę, ale nic nie znalazłem. Domyślam się, że nie tyle ważny jest kierunek jako taki, tylko kierunek jednej cewki względem innej. Ale nie jestem na tyle biegły w elektronice, więc wolę trzymać się sprawdzonych przez innych opisów.

mg

bzyku997
Poziom 14

Joined: 06 Jun 2006
Posts: 152
Location: Radom

#288 15 Sep 2011 14:18

Re: Dynamiczny wykrywacz metali ALL1

Poszukaj zatem opisu budowy wykrywacza na podbudowie Tesoro Eldorado...będzie i łatwiej i taniej i więcej zadowolenia a mniej nerwów przysporzy w terenie...o wadze, rozmiarach pcb i zasilaniu nie wspominam. :P

plxxx
Poziom 3

Joined: 12 Dec 2008
Posts: 5
Location: Gdańsk

#289 15 Sep 2011 15:43

Re: Dynamiczny wykrywacz metali ALL1

Faktycznie ciekawa konstrukcja, Jest kolejny na liście do zrobienia :-).
A ALL-a chciałbym skończyć, bo już jestem za daleko, żeby go teraz wyrzucić

mg

colektor
Poziom 14

Joined: 01 Dec 2005
Posts: 155
Location: Gołąb

#290 17 Sep 2011 18:02

Re: Dynamiczny wykrywacz metali ALL1

http://www.youtube.com/watch?v=kvERAEQrjTc
http://www.youtube.com/watch?v=OLanSbsMG3o

ALL

toncek
Poziom 5

Joined: 09 Nov 2008
Posts: 13
Location: Czechy

#291 23 Oct 2011 12:29

Re: Dynamiczny wykrywacz metali ALL1

plxxx wrote:

Domyślam się, że nie tyle ważny jest kierunek jako taki, tylko kierunek jednej cewki względem innej. mg

To o.k. !
Cewka Rx, NN lub OO:
1.podłączyć zgodnie ze schematem - jeśli sygnał na środku cewki - to o.k.
2.gdy sygnał przechodzi przez centrum, podwójny sygnał - rzut przewodów odwrócone

COBAR
Poziom 12

Joined: 28 May 2005
Posts: 109

#292 27 Oct 2011 20:35

Re: Dynamiczny wykrywacz metali ALL1

Jaki maksymalny pobór prądu mają wykrywacze all1 (all1-m) ?

bzyku997
Poziom 14

Joined: 06 Jun 2006
Posts: 152
Location: Radom

#293 27 Oct 2011 20:47

Re: Dynamiczny wykrywacz metali ALL1

1A :!: :D Jak nie wierzysz to sprawdź sam :D Należało by zapytać jeszcze o to jak stabilny jest z przetwornicą indukcyjną :?:

COBAR
Poziom 12

Joined: 28 May 2005
Posts: 109

#294 29 Oct 2011 14:51

Re: Dynamiczny wykrywacz metali ALL1

bzyku997 wrote:

1A :!: :D Jak nie wierzysz to sprawdź sam :D Należało by zapytać jeszcze o to jak stabilny jest z przetwornicą indukcyjną :?:

Chyba 0,1A :D co jest i tak za dużą wartością.

bzyku997
Poziom 14

Joined: 06 Jun 2006
Posts: 152
Location: Radom

#295 29 Oct 2011 19:55

Re: Dynamiczny wykrywacz metali ALL1

Przepraszam...mój błąd...oczywiście że 0,1A :!:

czopik2004
Poziom 17

Joined: 18 Sep 2007
Posts: 398
Location: Sanok

#296 01 Nov 2011 02:36

Re: Dynamiczny wykrywacz metali ALL1

Witam!

Czy ktoś ma informacje na temat sprzedaży płytek do ALL1/ALL1M?

Pozdrawiam: Kamil

andrzej.Pr.p
Poziom 9

Joined: 05 Feb 2009
Posts: 43
Location: kutno

#297 07 Nov 2011 20:48

Re: Dynamiczny wykrywacz metali ALL1

witam posiadam tez wykrywacz wlasnej produkcji ale typu PI
Ten jest duzo ciekawszy nie chce mi sie robic dwustronnej plytki sporo roboty
Rowniez bym zakupil plytki do ALLA
Pozdrawiam

Google

Google Adsense

# 07 Nov 2011 20:48

andrzej.Pr.p
Poziom 9

Joined: 05 Feb 2009
Posts: 43
Location: kutno

#298 20 Nov 2011 21:14

Re: Dynamiczny wykrywacz metali ALL1

widze panowie ze brak chetnych do pomocy ale trudno znalazlem goscia ktory sprzedaje te plytki
Pozdrawiam

MuNiO
Poziom 20

Joined: 11 Jun 2002
Posts: 919
Location: Gdańsk

#299 22 Nov 2011 22:05

Re: Dynamiczny wykrywacz metali ALL1

andrzej.Pr.p wrote:

widze panowie ze brak chetnych do pomocy ale trudno znalazlem goscia ktory sprzedaje te plytki
Pozdrawiam

Może podasz namiary ? Mam w planach budowe.

andrzej.Pr.p
Poziom 9

Joined: 05 Feb 2009
Posts: 43
Location: kutno

#300 22 Nov 2011 23:16

Re: Dynamiczny wykrywacz metali ALL1

witam kolego wysle ci link ze strona tego goscia to wszystko jest aktualne bo przed wczoraj do niego dzwonilem ja tez bede robil ten wykrywacz pozdrawiam

http://demet.republika.pl/zestawall1.htm
