| Author |
Message
|
sylwekk1985
Poziom 5
Joined: 10 Jan 2009
Posts: 14
Location: Poznan
|
 #391
10 Mar 2012 18:18 Re: FAQ Diody LED - zasilanie. |
|
|
|
Mam takie pytanie mam niepotrzebny zestaw Led choinkowych 300 szt i chciałbym podłączyć je szeregowo tak z 100 szt do transformatora led napięciu wychodzącym DC czy tak może być ?
|
|
| Back to top |
|
 |
Dj Haker
Poziom 20
Joined: 13 May 2007
Posts: 867
Location: Dominikowice
|
#392
20 Mar 2012 13:35 Re: FAQ Diody LED - zasilanie. |
|
|
|
Panowie szybkie pytanie.
Robię neon led, zasilany na baterie ( 2x 1.5V ). Czy potrzebny jest opornik, jeżeli tak to jakiej wartości ?
|
|
| Back to top |
|
|
żarówka rtęciowa
Poziom 23
Joined: 09 Jun 2005
Posts: 3106
Location: Pelplin
|
#393
20 Mar 2012 14:20 Re: FAQ Diody LED - zasilanie. |
|
|
|
Witam
:arrow: sylwekk1985
Łańcuch 100 diod LED połączonych szeregowo będzie miał napięcie przewodzenia od 190V dla diod czerwonych do ponad 300V dla diod białych. Typowy zasilacz dla diod LED ma znacznie niższe napięcie wyjściowe, więc układ nie zadziała.
:arrow: Dj Haker
Rezystor do zasilania diody LED z baterii o łącznym napięciu 3V powinien wystarczyć, jednak ze względu na znaczny spadek napięcia w czasie rozładowania prąd diody będzie znacznie malał. Do jego obliczenia niezbędna jest znajomość napięcia przewodzenia diody i prawo Ohma.
|
|
| Back to top |
|
|
1robert
Poziom 16
Joined: 01 Aug 2005
Posts: 319
Location: opole
|
#394
10 Apr 2012 13:47 Re: FAQ Diody LED - zasilanie. |
|
|
|
Mam tez z pozoru proste zadanie ale mam zrobić cos co będzie trwałe i tu zacząłem się zastanawiać.
Mam zrobić tablicę LED z napisem jedną zieloną a jedna czerwoną około 60 szt led każda zasilanych 24V z zasilacza typowego dla układów automatyki czyli stabilizowanego..
wymyśliłem ze zrobię to na LM 317
dioda zielona to koło 2,5V czyli jak by dał po 10 ledów na LM 317 w szeregu to będzie dobrze? prąd ustawiony na 15 mA żeby było długowiecznie i tyle..
dla diod czerwonych podobnie bo napięcie aż tak się nie różni a LM 317 będzie pilnował pądu...
źle kombinuję z ilością diod? czy za dużo diod na stabilizator (napięciowo przy 24V stabilizowanym)?
szukałem trochę jak to jest z ilością diod przy LM 317 i raczej koledzy piszą że byle zasilania wystarczyło wiec mam zonk jak to przyjąć - zasilanie z zapasem czyli 9 diod po 2,4v daje 21,6V - zostaje zapas dla LM317
czy może być na styk? - w sumie układ reguluje się prądowo a nie napięciowo i chyba jak dam za dużo diod to nie wymusze określonego prądu tak?
|
|
| Back to top |
|
|
wac7
Poziom 8
Joined: 02 Feb 2009
Posts: 27
Location: Bydgoszcz
|
#395
12 Apr 2012 18:39 Re: FAQ Diody LED - zasilanie. |
|
|
|
Chyba dobrze rozumujesz, ale nie mam na tyle doświadczenia, żeby być pewnym. Może ktoś inny odpowie...
Ja tymczasem spytam o rezystory. Kupowałem je pod zasilacz który miał równiutko 12V. Każda dioda ma rezystor 470 Ohm na plusowej nóżce i są połączone równolegle. Jako, że nowy zasilacz od tego samego dostawcy miał 12,26V podłączyłem na plus szeregowo rezystor 10 Ohm 10W i 5 Ohm 5W. Sprawdzałem ich temperaturę po godzinie pracy i prawie, że parzyły. Mam w związku z tym dwa pytania:
1. ile mogą wytrzymać rezystory takiej mocy i co się stanie jak się przepalą (czy nie popali mi diod z powodu np. powrotu napięcia do nominalnego napięcia zasilacza)?
2. czy taki układ pobiera więcej prądu niż układ z zasilaczem o równych 12 Voltach? Pytam, bo układ składa się ze 150 diod więc coś tam prądu bierze, a rezystory wytracają energię na grzanie się.
|
|
| Back to top |
|
|
Google
|
| #
12 Apr 2012 18:39 |
|
|
|
|
|
| Back to top |
|
|
szympek;)
Poziom 17
Joined: 07 Mar 2009
Posts: 378
Location: Czeladź
|
#396
14 Apr 2012 11:46 Re: FAQ Diody LED - zasilanie. |
|
|
|
Cześć.
Nie wiem czy w tym temacie o diodach (jak nie to proszę zrobić co trzeba) ale fajne wygląda układ: http://sklep.avt.pl/photo/_pdf/AVT750.pdf na elektrodzie można znaleźć schemat...
Pozdrawiam szympek;)
ps.proszę moderatora o doklejenie linka do pierwszego postu.
|
|
| Back to top |
|
|
1robert
Poziom 16
Joined: 01 Aug 2005
Posts: 319
Location: opole
|
#397
15 Apr 2012 10:01 Re: FAQ Diody LED - zasilanie. |
|
|
|
do Wac7
zmierz prąd jaki płynie przez opornik i sprawdź jaki na nim jest spadek napięcia - z tego obliczysz moc jaka powinna być P=U*I lepiej niech jest trochę zapasu
Jak opornik się spali to diody zgasną bo nie popłynie prąd.
Żeby sprawdzić jak jest moc trzeba zmierzyć prąd i obliczyć z tego samego wzoru co wyżej.
Moim zdaniem moc nie powinna się zmienić jeżeli ustawisz te same parametry na diodach czyli dasz taki opór ze prąd na diodzie będzie taki sam
|
|
| Back to top |
|
|
wac7
Poziom 8
Joined: 02 Feb 2009
Posts: 27
Location: Bydgoszcz
|
#398
15 Apr 2012 11:37 Re: FAQ Diody LED - zasilanie. |
|
|
|
Faktycznie to logiczne z tym poborem prądu... Dzięki, teraz wszystko rozumiem. Pozdrawiam.
|
|
| Back to top |
|
|
kormoran1962
Poziom 2
Joined: 16 Apr 2012
Posts: 2
Location: slupsk
|
#399
30 Apr 2012 23:15 Re: FAQ Diody LED - zasilanie. |
|
|
|
Podlączylem 60 led tj 2x30 do sieci poprzez prosty zasilacz skladający się z kondensatora 680nF , mostka gretza i opornika 1k.zmierzylem prąd pobierany z sieci który wyniósł 0,039A. Po wymnozeniu okazalo się że moc wynosi ok 9W. W moim odczuciu jasnośc jaką dają te ledy jest porownywalna ze świetlowką 11W.Wychodzi na to ze ledy nie są tak oszczędne jak "piszą". A moze 50% mocy pożera ten zasilacz? Czy to mozliwe? Gdybym podłączyl te diody szeregowo i dodal jeszcze 10 to świecilyby jaśniej a mimo to pobor prądu zmalałby do0.020A. Czy mógłby ktoś podpowiedzieć mi czy dobrze mysle?
|
|
| Back to top |
|
|
jabuendia
Poziom 4
Joined: 07 Jul 2009
Posts: 9
Location: BB
|
#400
16 May 2012 17:57 Re: FAQ Diody LED - zasilanie. |
|
|
|
Chciałbym potwierdzić, czy dobrze kombinuję w prostej sprawie. Proszę wybaczyć pytanie laika, jak sądzę.
Zamierzam zmontować oświetlenie led, korzystając z dostępnych w pewnym serwisie płytek pcb. Diód (flux) będzie 24 (pomarańczowe) o takich parametrach: spadek napięcia na diodzie: 2V (to jest po ang. DC Forward Voltage?), prąd diody: 20mA (z ang. DC Forward Current?). Zasilanie 12V (zasilacz w opisie ma output 2A, czy to ma znaczenie?). Mam zamiar zrobić to tak, że skorzystam z takiej płytki pcb i na niej szeregowo połączę po 3 diody, przed nimi montując rezystor 0,19W. Takich modułów połączę równolegle 8 do zasilacza 12V. Czy coś pominąłem?
Ps.
Bo dobrze kombinuję, że te na tej płytce to szeregowo połączę?
|
|
| Back to top |
|
|
Tomasz S
Poziom 3
Joined: 10 Jan 2009
Posts: 5
|
#401
17 May 2012 00:30 Re: FAQ Diody LED - zasilanie. |
|
|
|
Witam
Podlacze sie pod temat. Kupilem dziecku lamke na biurko z 50 watowym halogenem z mysla ze zastapie go od razu kilkoma diodami led 1W.
Link

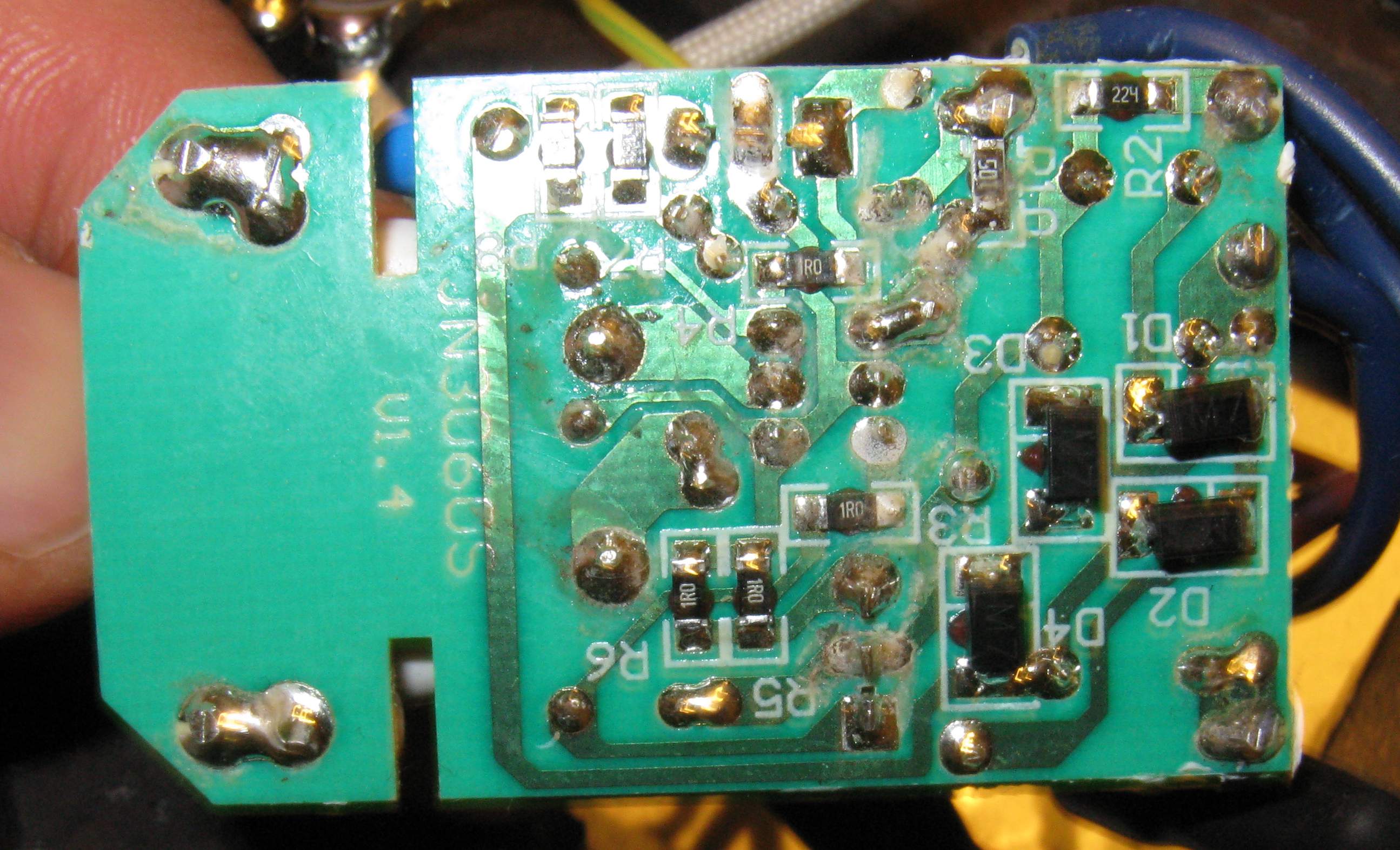

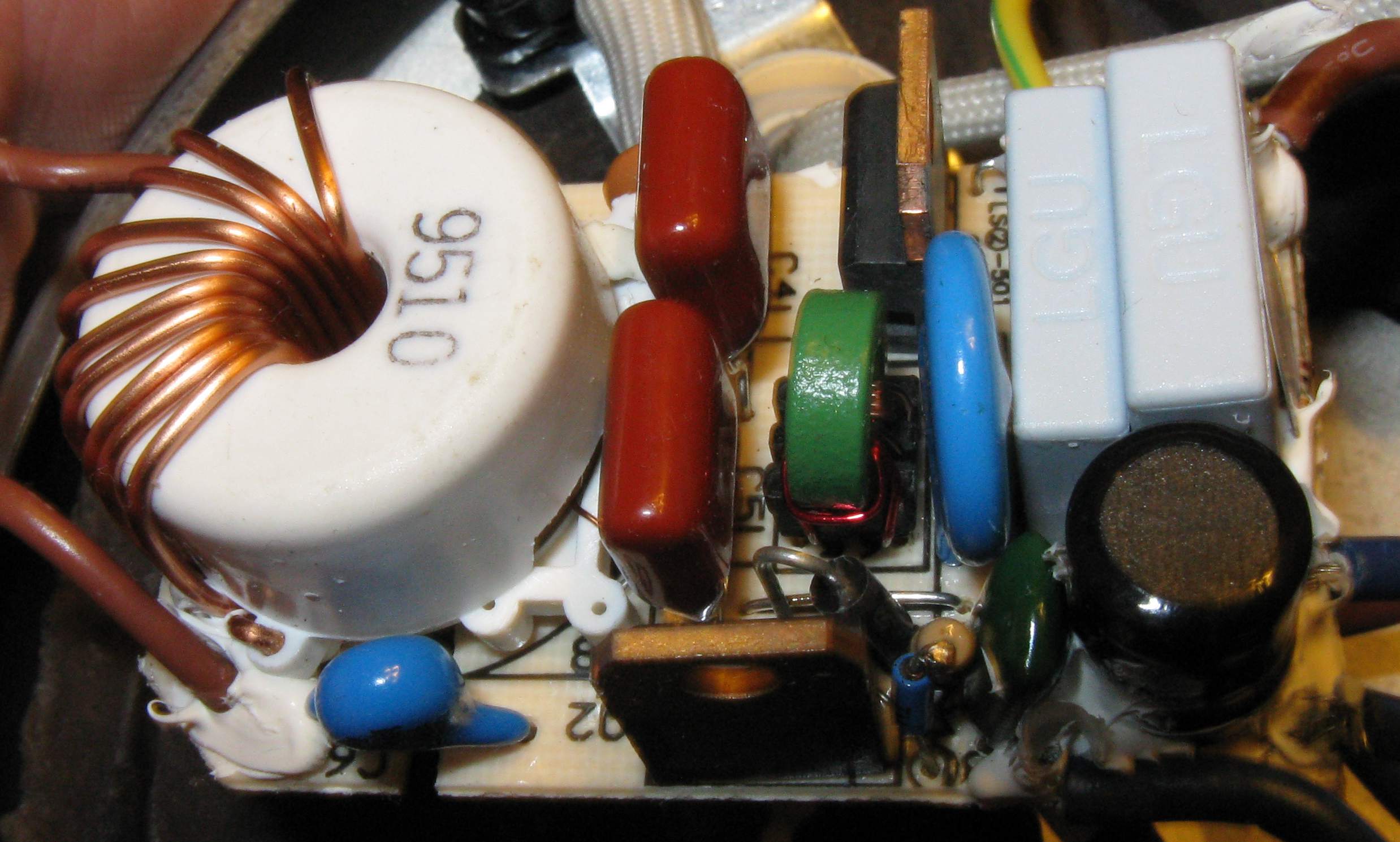

Lampa ma regulacje swiatla, napiecie max na wyjsciu wynosi 11,5V, jest to napiecie uzyskane bezposrednio ze strony wtornej transformatora malego zasilacza impulsowego (zasilacz JN3060SP)
Link
Wstepnie zamiast zarowki wstawilem mostek graetza, kondensator filtrujacy a dalej szeregowo rezystor 5,6Ohm i 5 diod 1W liczac ze na kondensatorze pojawi sie jakies 16V. Zapalilem lampke i niestety diody tylko mignely. Ponowne wlaczenie nic nie dawalo az do czasu rozladowania kondensatora. Gdy kondensator zostal rozladowany lampka znow mignela ledami.
Podlaczylem z moim ukladem rownolegle zarowke 50W wczesniej wymontowana, po wlaczeniu lamka swieci - halogen wraz z diodami. Na obudowie zasilacza doczytalem ze zarowka powinna byc od 20 do 60W. Pytanie mam takie czy ktos ma pomysl jak zmodyfikowac uklad aby zasilacz zadzialal przy obciazeniu od 5W ? Zalaczam zdjecia, moze ktos spotkal podobne rozwiazanie.

|
|
| Back to top |
|
|
1robert
Poziom 16
Joined: 01 Aug 2005
Posts: 319
Location: opole
|
#402
17 May 2012 08:45 Re: FAQ Diody LED - zasilanie. |
|
|
|
zasilacz nie startuje bo ma za małe obciążenie
ja bym nie kombinował z przeróbką tylko zmienił zasilanie na inne
można np kupić żarówkę LED na 230 V i się nią posłużyć albo dać malutki trafo
Swoją droga ciekawe czy da się to przerobić - to temat dla chłopaków od przetwornic
|
|
| Back to top |
|
|
żarówka rtęciowa
Poziom 23
Joined: 09 Jun 2005
Posts: 3106
Location: Pelplin
|
#403
18 May 2012 17:05 Re: FAQ Diody LED - zasilanie. |
|
|
|
Witam
:arrow: Tomasz S
Aby dostosować zasilacz impulsowy prądu przemiennego zwanego transformatorem elektronicznym do obciążeń o mniejszej mocy należałoby przewinąć dławik wzbudzenia oraz ewentualnie transformator. Tak uzyskany zasilacz można by podłączyć do LED przez mostek prostowniczy z diod LED, jednak dużym kłopotem byłoby ograniczenie i stabilizacja prądu. Jako najprostsze rozwiązanie można by zastosować zasilacz transformatorowy z kondensatorem ograniczającym prąd.
:arrow: kormoran1962
Zasilacz beztransformatorowy z kondensatorem ograniczającym prąd przeznaczony do zasilania diod LED pobiera oprócz mocy czynnej moc bierną pojemnościową. Prąd pobierany przez taki układ jest odkształcony przez nieliniową charakterystykę prądowo-napięciową diody.
|
|
| Back to top |
|
|
