 05 May 2006 09:19 WinISD - czyli jak zaprojektowac samemu skrzynie do woofera |
|
|
|
Ze wzgledu na pojawiajace sie coraz czesciej posty: "Jaka pojemnosc skrzynki", "Jaki rodzaj skrzynki" itp. postanowilem zamiescic opis krok po kroku jak uzywac programu WinISD aby we wlasnym zakresie policzyc sobie obudowe i rodzaj skrzyni. Do policzenia potrzebny jest darmowy program WinISD i troche checi zeby go znalezc samemu a nie zakladac kolejne bezsensowne posty: "Skad mozna go zciagnac". Jezeli moderator nie wykasuje posta to prosze o jego przyklejenie.Zdjecia dodam pozniej.
Calosc pochodzi z www.akustyka.tk
Polecam ta stronke i wszystkie artykuly ktore na niej sie znajduja a gwarantuje ze nie bedziecie zakladac dalej takich beznadziejnych postow jakie sie zdazaja dosyc czesto.
Jezeli macie pytania dotyczace tego programu zadajcei je w tym watku a nie zakladajcie nowych.
WinISD jest darmowym programem służącym do obliczania obudów głośnikowych oraz filtrów. Doczekaliśmy się już wersji PRO która jest dużo bardziej rozbudowana, min. dodana jest opcja która pokazuje wytrzymałość mocową głośnika w funkcji częstotliwości. Mimo iż jest to wersja alpha i nie wszystko jeszcze działa tak jak powinno, opiszę właśnie tą wersję, myślę, że stabilna wersja beta pokaże się za niedługo, a obsługa będzie na pewno taka sama. Program można ściagnąć z działu download, lub ze strony team'u www.linearteam.dk. Program potrzebuje około 3MB wolnego miejsca.
Aby wprowadzić swój głośnik do bazy należy kliknąć New Project. Pojawia się nowe okno (Select driver for project), a w nim: lista już wprowadzonych głośników (min. DLS, Focal, Infinity, JBL, Seas) oraz przycisk New, klikając na ten przycisk pojawia się okno gdzie należy wprowadzić parametry głośnika (Parameters). Jeśli kupiliśmy głośnik do którego producent nie dodał parametrów, ani nie ma ich w internecie możemy nacisnąć ALT+F4. Nie, ta kombinacja klawiszy nie spowoduje, że parametry głośnika nagle się pokażą, po prostu zakończymy pracę z programem. Jeśli wpisaliśmy parametry klikamy Save oraz wpisujemy nazwę głośnika, np. gdn20/80/2. Teraz klikając na New Project możemy wybrać nasz głośnik z listy:
Klikamy Next...
Pojawia się okno Driver usage gdzie wybieramy ilość głośników oraz Placement: Normal - jeden głośnik lub Iso-barik - dwa głośniki połączone twarzami, wtedy możemy zastosować dwa razy mniejszą obudowę:
Klikamy Next...
Pojawia się okno Box type. Program obliczył nam EBP, oprócz tego mamy do wyboru pięć obudów:
Closed - zamknięta
Vented - bass-reflex
4th order band-pass - obudowa pasmowo-przepustowa wentylowana z jednej strony
6th order bandpass - obudowa pasmowo-przepustowa wentylowana z dwóch stron
Passiv Radiator - obudowa z membraną bierną
Klikamy Finish...
Pojawia się wykres z charakterystyką głośnika (ale o tym później) oraz nowe okno. W zakładce Driver możemy ponownie wybrać ilość głośników (Num of drivers) oraz wybrać pomiędzy układem Iso-Barik, a jednym głośnikiem. W Added mass to cone możemy dodatkowo obciążyć membranę głośnika.
W zakładce Box możemy zmieniać objętość obudowy (Volume) oraz zmieniać częstotliwość dostrojenia otworu (chyba, że jest to obudowa zamknięta). Ustawiając kursor na białej obudowie i naciskając lewy przycisk myszy możemy płynnie zmieniać charakterystykę w czasie rzeczywistym. W Box shape możemy zobaczyć wymiary obudowy jakie zaproponował program, nie trzeba się ich jednak ściśle trzymać, wieć proszę nie przysyłać mail'i, że program zaproponował ściankę o szerokości 20cm, a głośnik ma 25 i się nie zmieści (tak, zdarzały się i takie przypadki):

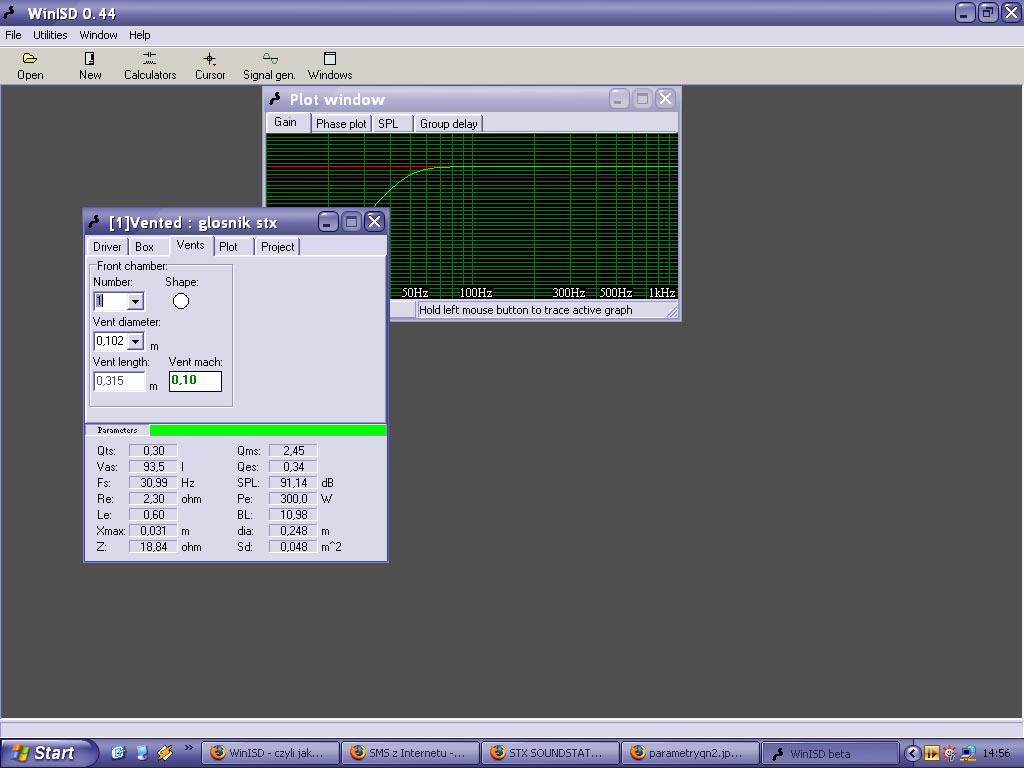

W zakładce Vents możemy ustawić parametry samego tunelu:
Number - ilość otworów
Shape - kształt otworu
Vent diameter - średnica otworu
Vent lenght - długość otworu obliczona na podanej wyżej średnicy, objętości obudowy oraz częstotliwości dostrojenia obudowy z zakładki Box
Cross area - powierzchnia otworu
W zakładce Plot możemy ustawić temperaturę, ciśnienie powietrza (Air pressure) oraz wilgotność względną powietrza (Relative humidity). Na podstawie tych parametrów program oblicza prędkość dźwięku (Sound velocity). Oprócz tego możemy zmienić kolor linii jaką rysowana jest charakterystyka oraz jej grubość:
W zakładce Signal możemy ustawić moc sygnału, dystans od głośnika oraz rezystancję sygnału. W Project możemy zapisać nasz projekt, klikając Show as text możemy zobaczyć spadki efektywności przy różnych częstotliwościach w formie pliku txt.
Dalsza część dotyczy charakterystyki. Po kliknięciu na przycisk Finish po wybraniu typu obudowy pokazuje się charakterystyka przenoszenia głośnika w danej obudowie. Na osi poziomej znajduje się częstotliwość, na pionowej spadek efektywności. 0dB to standartowa efektywność głośnika.
Klikając na Transfer function magnitude otwiera się menu, a w nim:
System function magnitude - charakterystyka przenoszenia
Maximum Power - wytrzmałość mocowa głośnika
Maximum SPL - maksymalne ciśnienie jakie może wytworzyć głośnik w dB
Group Delay - charakterystyka impulsowa
SPL - charakterystyka głośnika przy uwzględnieniu jego efektywności
Cone execursion - wychylenie cewki (amplituda) w funkcji częstotliwości
Impedance - charakterystyka impedancji głośnika w obudowie
Impedance phase - impedancja promieniowania otworu (?)
Transfer function magnitude (PR) - charakterystyka promieniowania membrany biernej. Dotyczy tylko obudowy Passiv Radiator
Transfer function phase - czyż by chodziło o obudowę z otworem i membraną bierną (?). Dotyczy tylko obudowy Passiv Radiator
Cone excursion - amplituda membrany biernej w funkcji częstotliwości. Dotyczy tylko obudowy Passiv Radiator
Rear port - Air velocity - prędkość powietrza w tylnym tunelu w fukcji częstotliwości
Rear port - Gain - charakterystyka promieniowania tylnego tunelu.
Front port - Air velocity - prędkość powietrza w przednim tunelu w fukcji częstotliwości
Front port - Gain - charakterystyka promieniowania przedniego tunelu.
Na koniec jedna uwaga: program jest w wersji alpha i niektóre obliczenia mogą być błędne, tak jest na pewno z wytrzymałością mocową, dlatego na razie radzę używać starej wersji, do czasu kiedy wyjdzie wersja beta.
Proszę o nie pisanie postów w tym temacie typu: fajna sprawa, dobry temat i itp itd.. Sady
|
|
