ixi
Poziom 3

Joined: 20 Oct 2004
Posts: 5

#331 07 Jul 2011 12:40

Re: Eagle 3D

witam
próbował ktoś dodawać brakujące elementy 3d tym czymś ...
Link - wersja konwertowana google translator

oryginalna wersja strony w języku francuskim ;/ >Link

ja na razie próbuję ale bezskutecznie ... może wam się uda ...

mam jeszcze pytanie do forumowiczów ... być może banalna sprawa ale nie mogę tego odnaleźć :
chodzi mi o to jak dodajecie tło pod renderowaną płytką (efekt wody, deska itp) ??... u mnie jest tylko jednolite tło ... mogę tylko zmieniać kolor ...
przeczytałem cały temat i nie ma wzmianki o tym ...

Google

Google Adsense

# 07 Jul 2011 12:40

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#332 07 Jul 2011 21:25

Re: Eagle 3D

Te metody przyswajania modeli z innych programów, nie są poprawnie zrobione.
Szybciej i z lepszym skutkiem Sam napiszesz #macro dla jakiegoś brakującego modelu.

Co do zmiany tła, to musisz włączyć opcję w głównym oknie skryptu 3d41.ulp, zaptaszkować Surrounding.
Lub jak chcesz inne tło niż woda (niebieskie) , to należy napisać własne macro opisujące takie dodatkowe tło.

ixi
Poziom 3

Joined: 20 Oct 2004
Posts: 5

#333 08 Jul 2011 01:16

Re: Eagle 3D

marco47 wrote:

Co do zmiany tła, to musisz włączyć opcję w głównym oknie skryptu 3d41.ulp, zaptaszkować Surrounding.
Lub jak chcesz inne tło niż woda (niebieskie) , to należy napisać własne macro opisujące takie dodatkowe tło.

próbowałem na różne sposoby ale niestety zaptaszkowanie Surrounding nic nie dało nadal mam jednolite tło ... sprawdzałem też na różnych opcjach w zakładce colours i też nic :cry: ...

przypuszczam że w tej nowej ( eagle3d_20110101 ) wersji pominęli to makro i dla tego ta opcja nie działa ... sprawdzałem i na 3d41.ulp i na 3d50.ulp jest tak samo ;/ ...:cry:

[edit]
poradziłem sobie i jestem happy :D
udało mi się odnaleźć starszą wersje eagle3D to jednak była wina nowszej wersji
teraz jak zaptaszkuje Surrounding to tło jest widoczne ...:D

mam jeszcze krótkie pytanko w którym pliku jest zapisane to makro od tła wody bo już mi prawie oczy wypłynęły od szukania ? ... chciałbym jeszcze z tym powalczyć :D

i druga sprawa gdzie można poczytać o tworzeniu makr elementów bo jeśli dobrze zrozumiałem wypowiedzi na forum to te obrazki w PNG to tylko obrazki i nie biorą udziału w tworzeniu całości płytki z elementami ale być może się mylę ...

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#334 09 Jul 2011 18:01

Re: Eagle 3D

Wszystkie potrzebne wpisy masz w głównym pliku 3d41.ulp
Szukaj prawie na początku pliku:

Quote:

string ambient =
"#if(Env=on)\n"
"sky_sphere {pigment {Navy}\n"
"pigment {bozo turbulence 0.65 octaves 7 omega 0.7 lambda 2\n"
"color_map {\n"
"[0.0 0.1 color rgb <0.85, 0.85, 0.85> color rgb <0.75, 0.75, 0.75>]\n"
"[0.1 0.5 color rgb <0.75, 0.75, 0.75> color rgbt <1, 1, 1, 1>]\n"
"[0.5 1.0 color rgbt <1, 1, 1, 1> color rgbt <1, 1, 1, 1>]}\n"
"scale <0.1, 0.5, 0.1>} rotate -90*x}\n"
"plane{y, -10.0-max(pcb_x_size,pcb_y_size)*abs(max(sin((pcb_rotate_x/180)*pi),sin((pcb_rotate_z/180)*pi)))\n"
"texture{T_Chrome_2D\n"
"normal{waves 0.1 frequency 3000.0 scale 3000.0}} translate<0,0,0>}\n"
"#end\n\n";

Ten opis jest odpowiedzialny za tło z wodą.
Ale uprzedzam, że jeżeli coś źle zrobisz, skrypt się nie uruchomi.

Co do tworzenia własnych modeli, musisz zaznajomić się z programem POV-Ray, bo właśnie on jest odpowiedzialny za tworzenie takich modeli.
We wcześniejszych postach wskazywałem na linki do stron na których są bardzo fajne poradniki jak takie modele tworzyć.
Polecam przeczytać, bo w sumie jest to bardzo proste.

mirekk36
Poziom 25

Joined: 17 Jun 2006
Posts: 8715
Location: Szczecin

#335 28 Aug 2011 22:45

Re: Eagle 3D

marco47 a co sądzisz o programie Google SketchUp. Ja właśnie go dorwałem, jest przecież za free a tworzenie w nim własnych modeli 3D to po prostu poezja.

Koledzy niech rzucą okiem na mały tutorial video jaki przygotowałem na swoim blogu.

http://mirekk36.blogspot.com/2011/08/program-3d-dla-kazdego-google-sketchup.html#more

Był też na elektrodzie w DIY ale że moderatorzy wspaniałomyślnie przerzucili go do działu videoporadników gdzie są tylko same filmy o rozkręcaniu telefonów to go sam usunąłem.

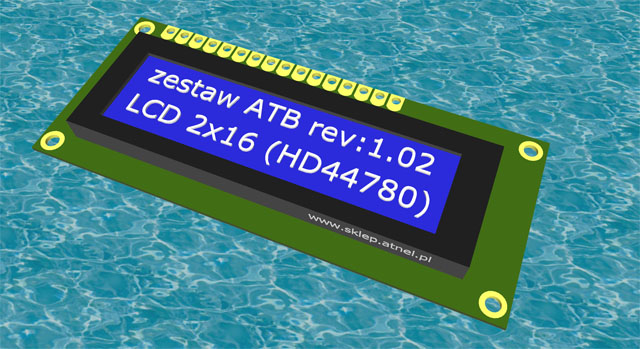

poniżej taki pierwszy przykład LCD zrobionego w SketchUp i co najważniejsze (na prawdę) w 5 minut !!!! Program rewelacyjnie prosty

aha i ma jak widzę opcje do współpracy z PovRAY więc może będzie ciekawie żeby teraz łatwo tworzyć swoje własne biblioteki elementów bez posiadania tak dużej wiedzy na temat programów 3D jak kolega marco47. Chociaż jego doświadczenie w łączeniu tego z Eagle 3D jest nie do przecenienia ;)

Pawcio1998
Poziom 14

Joined: 07 Jan 2011
Posts: 185
Location: Łódź

#336 29 Aug 2011 15:51

Re: Eagle 3D

Mirek ,rządzisz :D A udało Ci się wyrenderować bmp płytki z zawartością takiego wyświetlacza ?Kurde wiecie może jak dodać załącznik to bym wrzucił czcionkę LCD.

mirekk36
Poziom 25

Joined: 17 Jun 2006
Posts: 8715
Location: Szczecin

#337 29 Aug 2011 16:46

Re: Eagle 3D

Pawcio1998 wrote:

Mirek ,rządzisz :D A udało Ci się wyrenderować bmp płytki z zawartością takiego wyświetlacza ?Kurde wiecie może jak dodać załącznik to bym wrzucił czcionkę LCD.

Wiesz? w tym programie można spokojnie nakładać tekstury, więc jeśli wygeneruje się jakiś tekst taką czcionką i zapisze do pliku graficznego, to podejrzewam (jeszcze się tym nie bawiłem ale są takie możliwości), że na to zielone czy niebieskie tło nałoży się teksturkę z tym napisem i sprawa załatwiona ;) trzeba by popróbować.

(jak dodać załącznik? eeeh no panie kolego ;) - jak klikniesz w klawisz OPOWIEDZ na dole to zobaczysz w nowym oknie też na dole opcje dodawania załączników)

Pawcio1998
Poziom 14

Joined: 07 Jan 2011
Posts: 185
Location: Łódź

#338 29 Aug 2011 18:17

Re: Eagle 3D

No to macie załącznik czcionki LCD :) Hehe bo ja przedtem robiłem tak samo ,tyle że nie zauważyłem błędu że ttf jest nieobsługiwane. Ale z siebie idiotę zrobiłem ;(

Alphanumeric LCD.rar
Filename:	Alphanumeric LCD.rar	Download
Contents:
Filesize:	3.96 KB
Punkty:	0

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#339 29 Aug 2011 22:35

Re: Eagle 3D

Jak dla mnie to jakość tekstur tego programu w którym stworzyłeś wyświetlacz LCD, jest zbyt słaba.
Cała zabawa z POV-Ray to tworzenie realistycznych modeli w realistycznym otoczeniu.
Wchodzą tam różne metody oświetlania, pokazywania perspektyw itd.

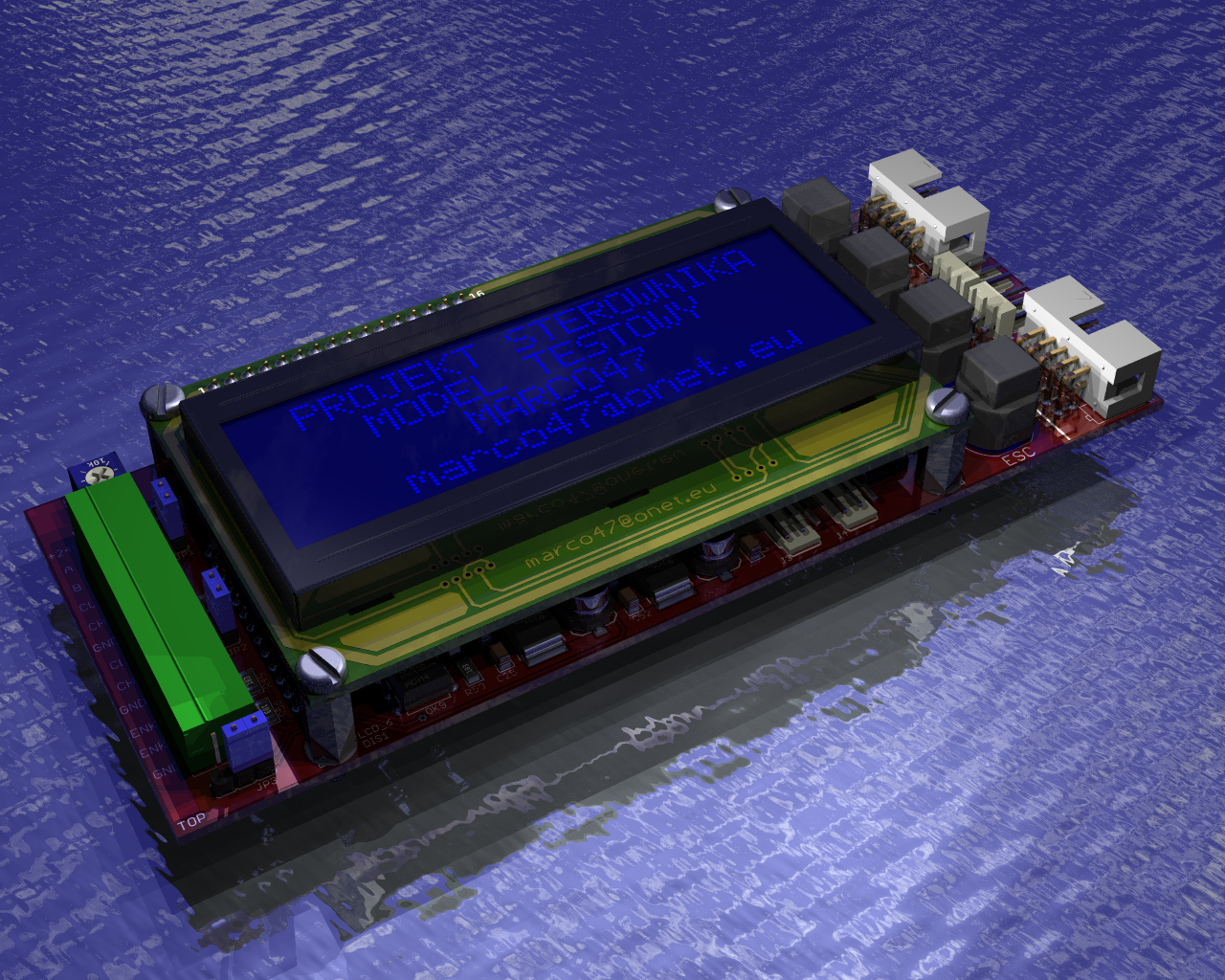

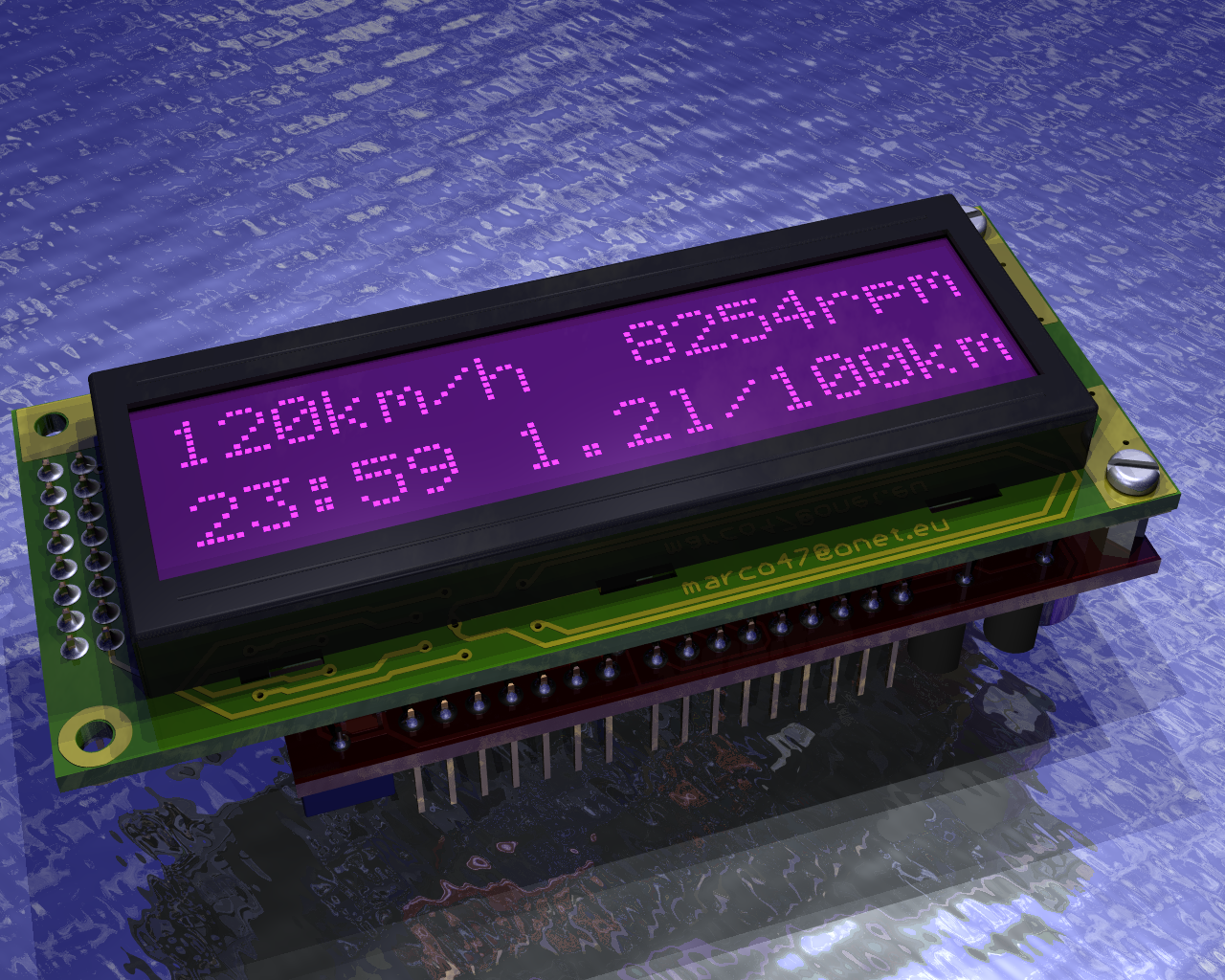

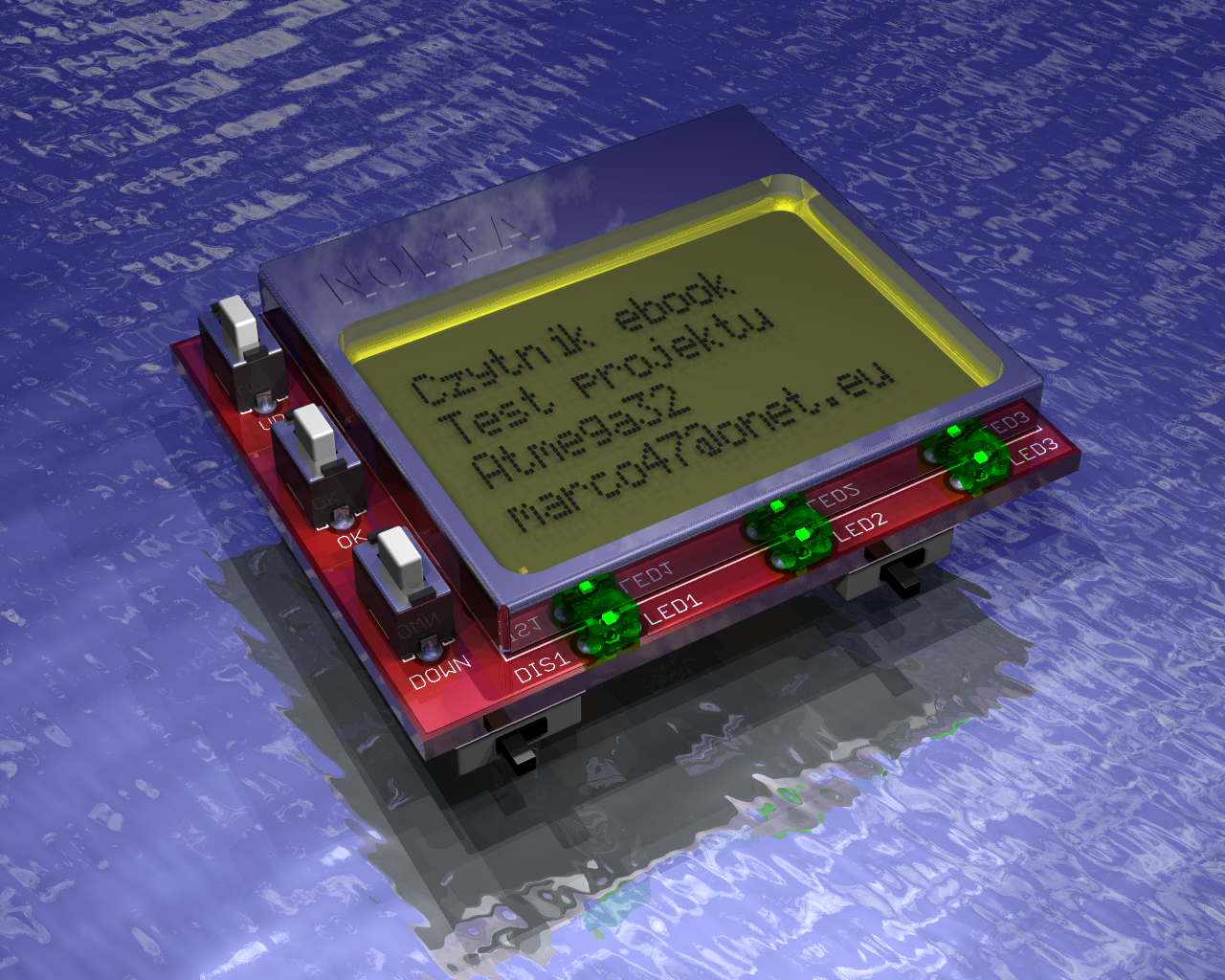

Przykład jak może wyglądać taki wyświetlacz LCD macie poniżej.
Jak widać można na nim wypisywać co dusza zapragnie.

mirekk36
Poziom 25

Joined: 17 Jun 2006
Posts: 8715
Location: Szczecin

#340 29 Aug 2011 22:50

Re: Eagle 3D

Nie - no nikt nie mówi, że to jest od razu jakieś lepsze rozwiązanie ;) ale namiastka tego żeby każdy Jan Kowalski zrobił sobie chociażby taki zwykły LCD to już coś. W końcu nie każdy jest takim śpecem od PovRay'a jak ty ;)

A przy okazji już przyglądałem się pluginowi do PovRay dla SketchUp'a - więc z przykładów jakie ludzie podają to poprzez tego pligina można właśnie dokładnie wszystko zrenderować tak jak w PovRay - tyle że w SketchUpie. Jeszcze nie doszedłem do szczegółów ale jak mi się uda to dam znać.

Tymczasem tu na elektrodzie to chyba tylko kolega jako jedyny osobnik spośród miliona trzystu zarejestrowanych potrafi w PovRayu takie bajery robić.

A wielu chciałoby też tego się naumieć tyle że jakąś prostszą metodą - więc zrozum nas ;)

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#341 29 Aug 2011 23:53

Re: Eagle 3D

Rozumiem :D

Ale nawet tworzenie takich modeli w POV-Ray przy udziale Eagle3D nie jest trudne i skomplikowane.
Co prawda zabiera to trochę czasu, ale jaka przyjemność jak powstanie nowy model.

Obejrzałem Twój przykład jak np. tworzyć pady dla tego wyświetlacza.
Robisz tam masę działań tylko dla jednego otworu.
Zobacz jak to wygląda w pisaniu a nie w klikaniu na ikonki:

Code Delphi - [expand]
#macro PAD_LUT_1X16()//pole lutownicze 1X16
     union{
	 	 #declare n=0;    //deklaracja zmiennej pętla
		 #while (n<16)     //ilość powtórzeń pętli, ilość pinów w jednym rzędzie
             object{PAD_LUT() translate<n*2.54,1.6,0>}
		 #declare n=n+1;   //zwiększamy wartość pętli o 1
		 #end
		 }
#end

Czy naprawdę jest to takie trudne i skomplikowane?
Teraz tworząc nowy model albo kopiuję tą sekwencję, albo tworzę nowy obiekt jako: object{PAD_LUT_1X16()

I tak jest ze wszystkimi elementami w tym programie.

bursianin
Poziom 2

Joined: 18 Aug 2008
Posts: 4
Location: Szczecinek

#342 12 Oct 2011 08:18

Re: Eagle 3D

ixi wrote:

Witam wszystkich.

Odkopując temat i nawiązując do tła wody w eaglu3d 20110101, o którym pisał kolega ixi , to można je włączyć. Sam się trochę z tym namęczyłem, a odpowiedzi na to nie znalazłem. Sprawdzałem w bibliotece 3d41.ulp jak i 3d50.ulp, ale to nie tam. Skrypt w tamtym miejscu jest OK. Piszę, bo może ktoś będzie szukał odpowiedzi na to.

Po skopiowaniu zawartości katalogu Povray z C:\...\Eagle\povray do katalogu C:\Documents...\...\Moje dokumenty\POV-Ray\v3.6\scenes otwieramy plik e3d_user.inc i zmieniamy zawartość z:

Code:

#declare e3d_environment = off;

Code:

#declare e3d_environment = on;

i zapisujemy zmiany w pliku.

Od teraz mamy tło takie jak w poprzednich wersjach Eagle'a.

Pozdro.

jasinski214
Poziom 14

Joined: 18 Dec 2010
Posts: 195

#343 15 Jan 2012 00:54

Re: Eagle 3D

Witam. Mi wyskakuje taki błąd jak próbuje to uruchomić.

The Converter runs only in a board

Karol966
Poziom 22

Joined: 30 Jul 2006
Posts: 1501
Location: Obecnie Poznań

#344 15 Jan 2012 01:08

Re: Eagle 3D

jasinski214 wrote:

Witam. Mi wyskakuje taki błąd jak próbuje to uruchomić.

The Converter runs only in a board

Gdybyś znał podstawy angielskiego lub skorzystał ze słownika zrozumiał byś, że powinieneś uruchomić to co uruchamiasz nie w oknie schematu a oknie edytora płytek ;)

jasinski214
Poziom 14

Joined: 18 Dec 2010
Posts: 195

#345 15 Jan 2012 01:18

Re: Eagle 3D

Czyli co dokładnie mam zrobić. Jestem początkujący w eaglu

Dodano po 8 [minuty]:

Poradziłem sobie już

Ale przy kliknięciu run w pov-ray nic sie nie dzieje.

Google

Google Adsense

# 15 Jan 2012 01:18

Karol966
Poziom 22

Joined: 30 Jul 2006
Posts: 1501
Location: Obecnie Poznań

#346 15 Jan 2012 01:23

Re: Eagle 3D

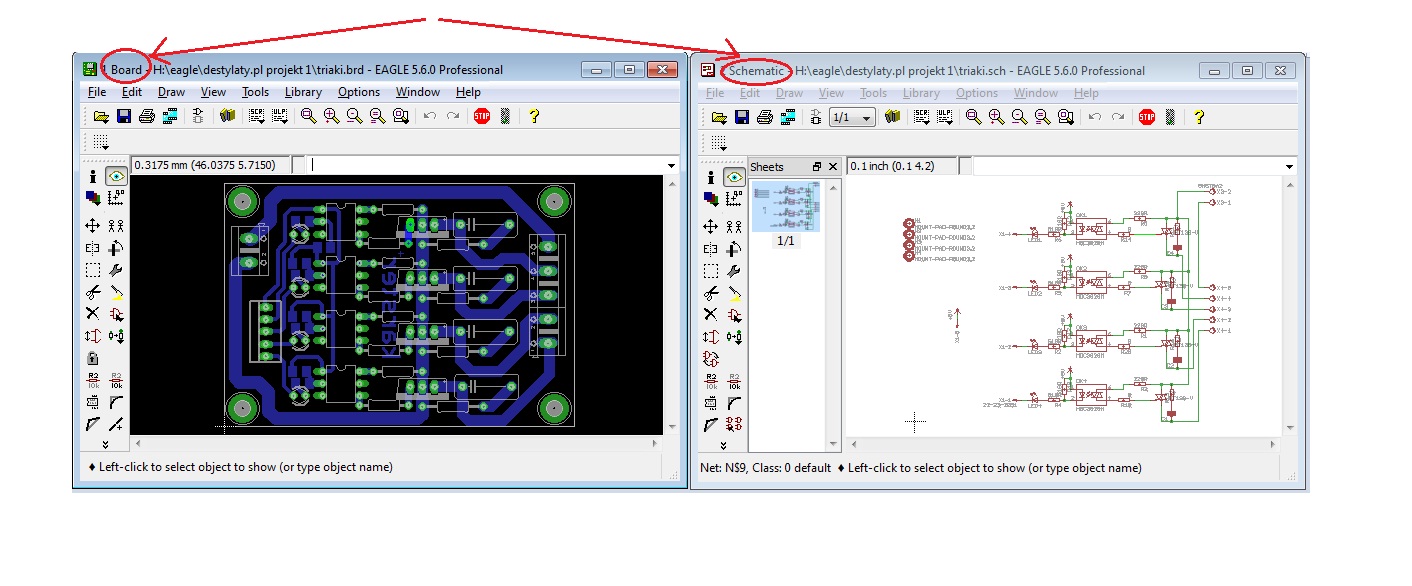

Opis chyba nie będzie potrzebny:

jasinski214
Poziom 14

Joined: 18 Dec 2010
Posts: 195

#347 15 Jan 2012 14:42

Re: Eagle 3D

Dobra ostatnie pytanie gdy tworzę w board i poźniej renderuję w pov-ray to miejsca na kondensatory są ale kondensatorów nie ma. Dlaczego tak się dzieje?

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#348 16 Jan 2012 00:56

Re: Eagle 3D

Przeczytaj dokładnie ten temat od początku to znajdziesz odpowiedź na Swoje pytanie.

hagrid
Poziom 10

Joined: 06 Aug 2004
Posts: 50
Location: Nowy Sącz

#349 19 Jan 2012 17:10

Re: Eagle 3D

Przeczytałem cały temat, ale nie znalazłem rozwiązania następującego problemu:

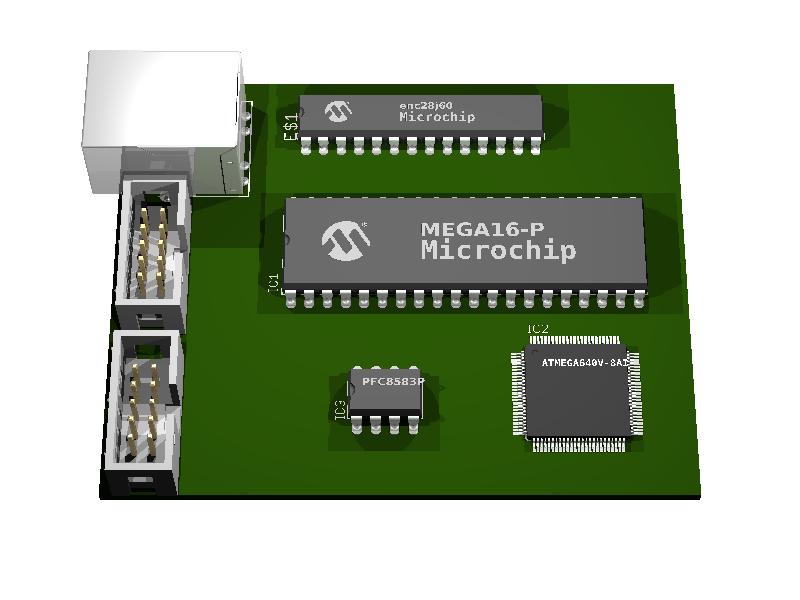

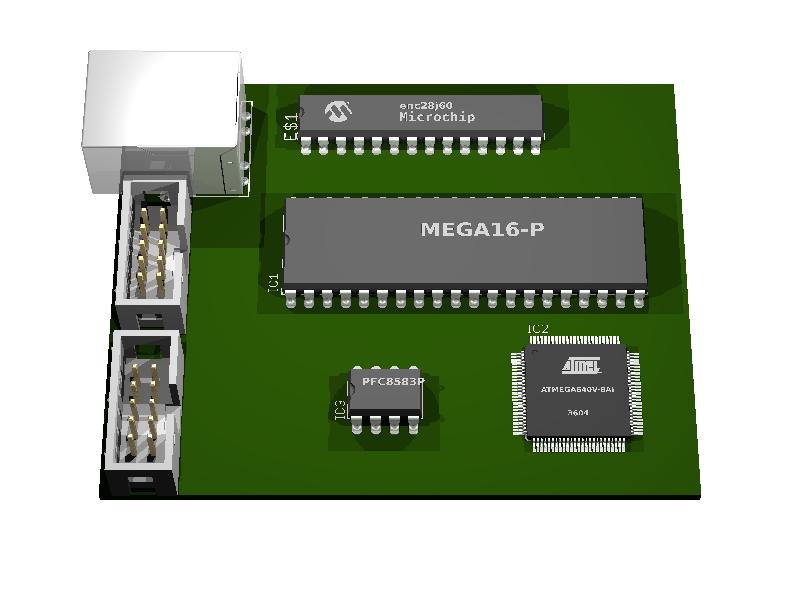

Na 2 scalakach poniżej widnieje ładne logo, a na 2 pozostałych nie (ATmega i rtc)

W skrypcie 3d41.ulp wybrałem później logo Mikrochipa zamiast Atmela i jak widać działa (pierwszy obrazek).

Druga sprawa to to że nazwa pfc8583 nie mieści się na układzie.

Napiszcie proszę co może powodować takie błędy i jak próbować to zmienić.
pozdrawiam

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#350 25 Jan 2012 13:54

Re: Eagle 3D

Wyświetlanie napisów jest poprawne, a zależy to wszystko z jakich bibliotek korzystasz.

W zależności od napisanego #macra, mogą różnie się wyświetlać takie napisy, czy loga firm.
Wszystko możesz sprawdzić przeglądając poszczególne zapisy w folderze C:\...\Moje dokumenty\POV-Ray\v3.6\include\ic.inc

Tam również należy szukać wpisów określających położenie i skalowanie poszczególnych napisów.
Szukaj wpisów w opisie modelu wyglądających podobnie to tego poniżej:

Code Objective-C - [expand]
       text {ttf besch_font value 0.2 , 0 pigment{White} scale <1.2,1.2,1.2> rotate<0,-90,0>   translate<3.51,1,-1>}

Poprzez zmianę położenia (translate) i wielkość (scale), możesz wprowadzić niezbędne poprawki , aby napis wyświetlał się prawidłowo.

dumel111
Poziom 16

Joined: 15 Apr 2009
Posts: 295
Location: Białystok

#351 30 Jan 2012 18:14

Re: Eagle 3D

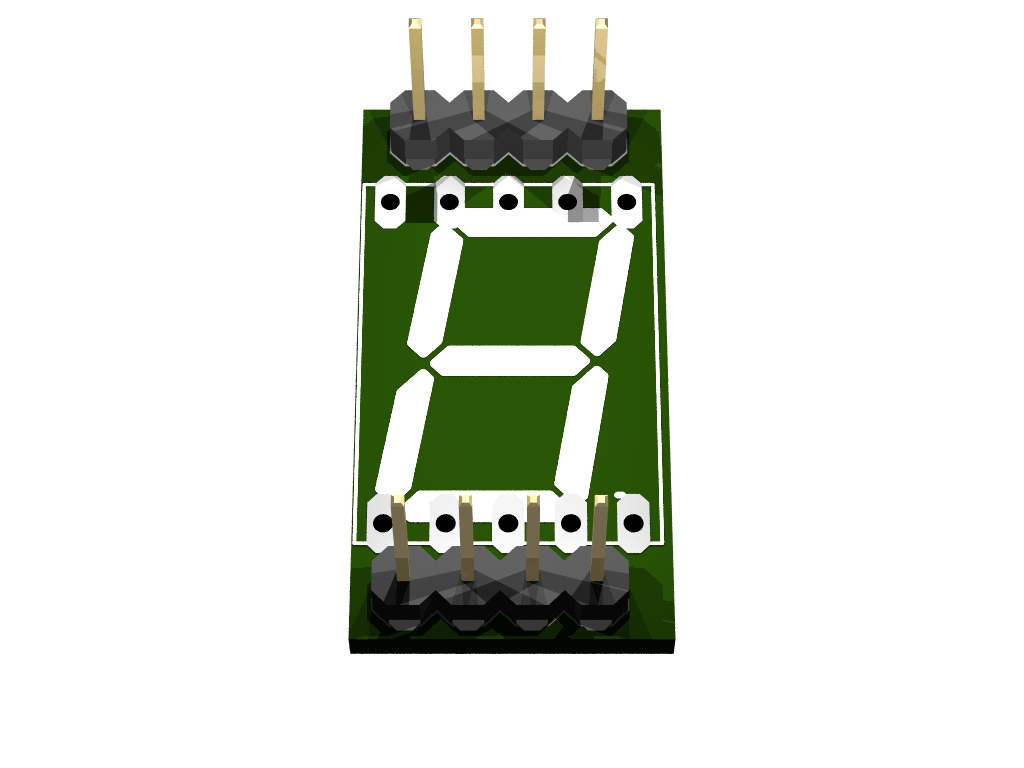

Mógłby ktoś pomóc w znalezieniu modelu wyświetlacza LED 7seg 15mm (HD-H101) ??? Nigdzie nie mogę znaleźć, szukałem ręcznie przy opcji User Assigned Models i nie mogłem znaleźć.

hagrid
Poziom 10

Joined: 06 Aug 2004
Posts: 50
Location: Nowy Sącz

#352 01 Feb 2012 17:22

Re: Eagle 3D

marco47, dzięki, z ATmegą sobie poradziłem, na rtc nie musi być loga, nie ma tam zbyt wiele miejsca.

dumel111, poszukaj w internecie makra do povraya, u siebie w standardowej bibliotece też nie widziałem.

Tak na szybko znalazłem:
http://www.pa-elektronika.hu/index.php?option=com_content&view=article&id=7:eagle-2&catid=1:cikkek&Itemid=5

http://www.f-lohmueller.de/pov_tut/objects/obj_890e.htm

http://www.circuitsonline.net/forum/view/65372

Lunde
Poziom 3

Joined: 12 Aug 2006
Posts: 5
Location: Warszawa

#353 24 Feb 2012 17:00

Re: Eagle 3D

Eagle3D nie generuje nazw i wartości elementów tylko same elementy i ich obrys. Mimo że zaznaczone są wszystkie warstwy w Eagle. Posiadam najnowsze wersje Eagle, Eagle3D, PovRay. Jeszcze do niedawna pokazywał wszystko. Jak można to zmienić?

Google

Google Adsense

# 24 Feb 2012 17:00

Lunde
Poziom 3

Joined: 12 Aug 2006
Posts: 5
Location: Warszawa

#354 26 Feb 2012 15:57

Re: Eagle 3D

Jednak nie były zaznaczone niektóre warstwy. Po wybraniu 3d50.ulp zakładka Miscellaneous->Text from package trzeba było dopisać 25,26,27,28.

Ciapol
Poziom 19

Joined: 13 May 2003
Posts: 633
Location: Bolesławiec

#355 11 Mar 2012 22:19

Re: Eagle 3D

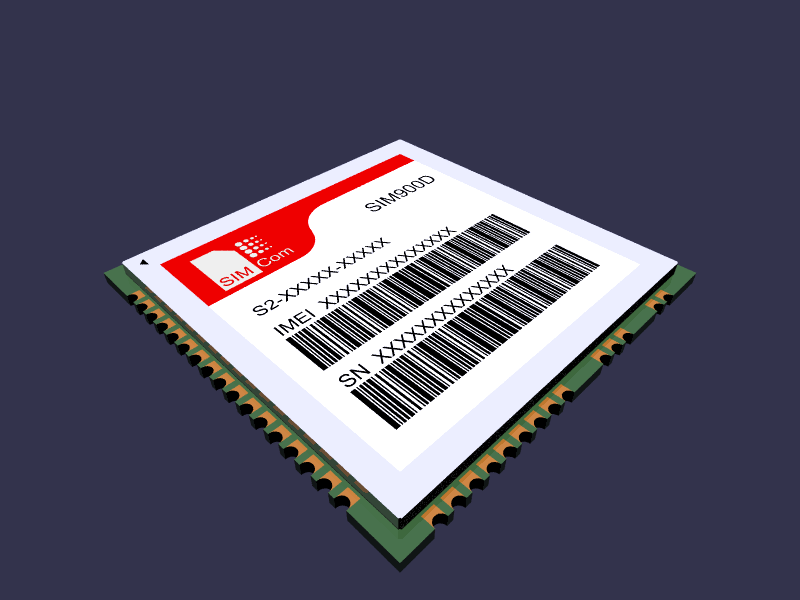

Poczyniłem swój pierwszy model dla Eagle3D w PovRay'u, ale nie mogę sobie poradzić z utworzeniem makra dla niego. Model nie jest najlepszej jakości - dopiero zaczynam samodzielnie robić cokolwiek w POV RAY'u. Mój model w załączeniu. Już teraz wiem, że wiele rzeczy można rozwiązać inaczej (np mogłem zastosować pętle w celu ograniczenia kodu etc.)

PS. Jest na elce jakieś miejsce (biblioteka) do wymiany takich modeli z innymi użytkownikami? Może warto zrobić jakiś katalog?

sim900d.rar
Filename:	sim900d.rar	Download
Contents:
Filesize:	2.28 KB
Punkty:	0

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#356 12 Mar 2012 00:49

Re: Eagle 3D

Jeżeli jesteś świadomy że ten kod można bardziej uprościć, stosując pętlę, objecty i wewnętrzne macra, to po co wklejasz taki kod?

W pisaniu opisów modeli, musisz stosować takie same praktyki jak w pisaniu kodu dla mikroprocesorów.
Zwięzłość i optymalizacja kodu.
Jeżeli można coś napisać prościej, to należy to zrobić.

Przykład pisania macra:

Code Objective-C - [expand]
#macro NAZWA_MACRA()
union{
//Twój opis modelu
}
#end

Pawcio1998
Poziom 14

Joined: 07 Jan 2011
Posts: 185
Location: Łódź

#357 12 Mar 2012 16:33

Re: Eagle 3D

Witam ,to znowu ja :D. Mam problem z dodaniem kodu odpowiedzialnego za błyszczenie płytki. Jak dodam linijki które pokazał mi marco47 do macra płytki ,to wyskakuje mi błąd w danej bibliotece.

texture{col_silver} finish{F_MetalB ambient 0.2}//albo prościej, zamiast górnych linii

w taki sposób chcę dodać efekt w pliku macro płytki ,tools.inc

Tak chodzi
#declare col_brd = texture{
pigment{rgb<0.117647,0.243137,0.015686>}
finish{ambient (0.1 * global_ambient_mul)}
}

A tak już nie chce ruszyć

#declare col_brd = texture{
pigment{rgb<0.117647,0.243137,0.015686>}
finish{ambient (0.3 * global_ambient_mul)}
}

Prosiłbym o naprowadzenie mnie na dobrą drogę kawałkiem kodu z dodanym błyszczeniem. Pozdrawiam :D

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#358 13 Mar 2012 18:18

Re: Eagle 3D

Quote:

texture{col_silver} finish{F_MetalB ambient 0.2}//albo prościej, zamiast górnych linii

Wpisując ten tekst, lub podobny wskazujący na kolor i jakość pokrycia elementu, musisz mieć pewność że umieszczasz go w prawidłowym miejscu.

Aby to sprawdzić, pokaż macro w którym go umieściłeś, a sprawia Ci kłopoty.

Co do drugiego kłopotu, to nie możesz zwiększać tej początkowej wartości.
Dokładnie nie mogę tego prześledzić bo nie stosuję plików (e3d_xxx.inc) z nowszej wersji.

Zresztą ten kawałek kodu

Quote:

finish{ambient (0.1 * global_ambient_mul)}

można spokojnie skrócić, wyrzucając środkowy wpis z nawiasem.

Pawcio1998
Poziom 14

Joined: 07 Jan 2011
Posts: 185
Location: Łódź

#359 13 Mar 2012 18:22

Re: Eagle 3D

A mógłbyś wrzucić macro z dodanym błyszczeniem płytki? Bo mnie coś już trafia.

marco47
Poziom 23

Joined: 30 Jun 2008
Posts: 2929
Location: Czechowice-Dz.

#360 13 Mar 2012 18:33

Re: Eagle 3D

Quote:

#declare col_brd = texture{pigment{rgb<0.1,0.1,0.1>} finish{reflection{0.2,0.2} ambient 0}}

Ten wpis jest umieszczony w pliku tools.inc, w zestawie opisującym parametry płytki.

Zmieniłem tylko wartości rgb, bo te musisz sobie ustawić na takie jakie Tobie pasują.

Main Page -> Forum Index -> PCB Designing -> EDA Programs -> Eagle 3D

Page 12 of 13

Go to page Previous 1, 2, 3 ... , 11, 12, 13 Next

Page generation time: 0.264 seconds

FAQ || Administrator || Moderators || Widgets and banners || Contact
