djiwan_pl
Poziom 8

Joined: 09 Sep 2011
Posts: 31
Location: Białystok

#181 22 Dec 2011 00:44

Re: FAQ LED migająca w rytm muzyki

Będzie problem :D
podziel napięcie przez ilość diód, które chcesz w taki sposób zamontować i wyjdzie napięcie na jednej diodzie (przy montowaniu 12 diod, żadna nie będzie świecić, bo 1V to dla niej za mało)
i taka jest właśnie różnica między połączeniem równoległym, a szeregowym :D
W równoległym sumują się prądy, a w szeregowym napięcia

adrpak2
Poziom 3

Joined: 18 Dec 2009
Posts: 7

#182 01 Jan 2012 15:11

Re: FAQ LED migająca w rytm muzyki

Witam. Zrobiłem iluminofonie z poniższego schematu. I mam kilka pytań bo nie działa ona zbyt rewelacyjnie.

1. W którym miejscu na schemacie najlepiej umościć potencjometry regulujące czułość kanału? I najlepiej o jakiej wartości??

2. Które elementy odpowiadają za filtry RC tego układu (tzn które kondensatory i rezystory) ponieważ chciałbym dołożyć więcej kanałów i jeden z obecnych kanałów słabo miga i chciałem zmienić ich wartości by reagował na inne tony.

Z góry dzieki za odpowiedź . Pozdrawiam

FAQ LED migająca w rytm muzyki

Google

Google Adsense

# 01 Jan 2012 15:11

Jaduda
Poziom 21

Joined: 05 Sep 2004
Posts: 1467
Location: Bytom

#183 01 Jan 2012 16:53

Re: FAQ LED migająca w rytm muzyki

adrpak2 wrote:

1. W którym miejscu na schemacie najlepiej umościć potencjometry regulujące czułość kanału? I najlepiej o jakiej wartości??

W kanale pierwszym za rezystorem R3 (jedna skrajna nóżka do R3, druga skrajna do masy, suwak do punktu połączenia C1, C2, R4. Analogicznie reszta kanałów. Wartość ok. 10kΩ.

adrpak2 wrote:

2. Które elementy odpowiadają za filtry RC tego układu (tzn które kondensatory i rezystory) ponieważ chciałbym dołożyć więcej kanałów i jeden z obecnych kanałów słabo miga i chciałem zmienić ich wartości by reagował na inne tony.

Pobaw się pojemnościami: C1-C2, C3-C4, C5-C6.

wit13
Poziom 11

Joined: 26 Dec 2009
Posts: 65
Location: Kolbuszowa

#184 09 Jan 2012 19:46

Re: FAQ LED migająca w rytm muzyki

Witam.
Poszukuję możliwie najprostszego układu diody pod bass którą mógłbym podpiąć bezpośrednio pod kartę dźwiękowa, gdyż mam wolne wtyczki a głośników nie chce mi się rozkręcać (stracę gwarancję). Zbudowałem już większość układów z tego tematu i innych tematów na elektrodzie ale żaden nie zadziałał(podłączałem równolegle do malutkiego głośniczka,a jego do mini jacka w telefonie). Z góry dziękuje za pomoc.

michal-michalik
Poziom 19

Joined: 01 Apr 2008
Posts: 711
Location: Ryki/Kraków

#185 09 Jan 2012 20:06

Re: FAQ LED migająca w rytm muzyki

wit13 wrote:

Kolego sympatyczny, może chociaż pokażesz, które ci nie działa? Jeśli zasilanie podpiąłeś dobrze, to nawet przy złych połączeniach, coś się powinno działać.

2 posty nad tobą masz wszystko jak na tacy...

wit13
Poziom 11

Joined: 26 Dec 2009
Posts: 65
Location: Kolbuszowa

#186 09 Jan 2012 23:19

Re: FAQ LED migająca w rytm muzyki

Jak narazie zbudowałem te układy na schematach niżej + jeszcze 2 do których schematy zaginęły gdzieś w czeluściach mojego komputera. Źródło dźwięku to mały głośniczek podłączony do telefonu (miał imitować mały sygnał taki jak na karcie dźwiękowej), układy podłączałem równolegle do niego. Zasilanie zależnie od potrzebnego napięcia to 2 bateryjki AA, stary zasilacz, lub akumulator żelowy. dlaczego żaden nie zadziałał? Źródło dźwięku złe cy co?

michal-michalik
Poziom 19

Joined: 01 Apr 2008
Posts: 711
Location: Ryki/Kraków

#187 10 Jan 2012 00:03

Re: FAQ LED migająca w rytm muzyki

Kiedyś podobny do drugiego schematu wydaje mi się, że montowałem. I wydaje mi się, że czułość jakoś nie powalała.

Jeśli elementy masz sprawne to podaj mu wyższe napięcie na wejście, albo w ostateczności podaj króciutki impuls na przykład z baterii 1,5V powinno ruszyć.

W sumie układ prościutki, wartość niewielka... Eksperymentuj, poczytaj o tranzystorach NPN, no i zobacz miernikiem co się dzieje ;)

wit13
Poziom 11

Joined: 26 Dec 2009
Posts: 65
Location: Kolbuszowa

#188 10 Jan 2012 00:53

Re: FAQ LED migająca w rytm muzyki

może to tranzystory są winne? Użyłem S9014C wymontowanych z starego magnetofonu, według noty katalogowej to są npn mocy wystarczającej dla 1 diodki czerwonej (wymontowana z starej myszki).

kropek1999
Poziom 6

Joined: 16 Jun 2008
Posts: 18
Location: żyrardów

#189 16 Jan 2012 15:49

Re: FAQ LED migająca w rytm muzyki

Ile takich zestawów co poniżej w linku można podpiąć do zestawu Creative Gigaworks G500 .? Głośnik niskotonowy ma 120W a wzmacniacz niestety nie wiem . Podłączyłem jeden ale to jednak troszkę za mało , najchętniej chciałbym 4 ale z 2 też będę zadowolony , pytanie tylko czy można tyle podpiąć . ?

http://www.elektroda.pl/rtvforum/download.php?id=152758

zunerafx
Poziom 4

Joined: 26 Jan 2012
Posts: 8
Location: Siemiatycze

#190 26 Jan 2012 16:17

Re: FAQ LED migająca w rytm muzyki

Witam!

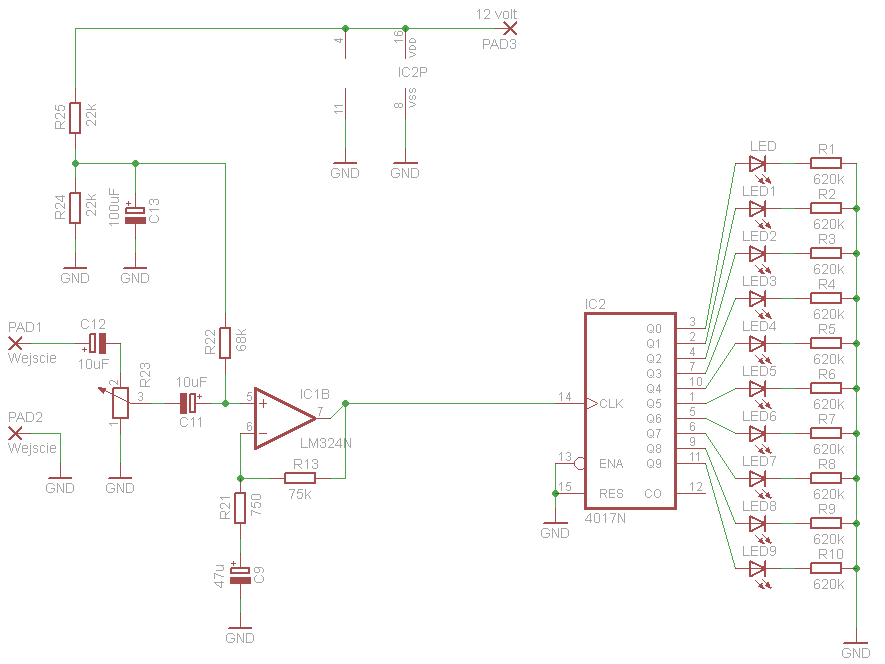

Mam problem z pewnym schematem:

Jak to podłączyć do komputera żeby diody migały w rytm muzyki?

Jaduda
Poziom 21

Joined: 05 Sep 2004
Posts: 1467
Location: Bytom

#191 26 Jan 2012 16:29

Re: FAQ LED migająca w rytm muzyki

zunerafx wrote:

Jak to podłączyć do komputera żeby diody migały w rytm muzyki?

PAD2 łączysz z masą, PAD1 z kanałem prawym lub lewym.

Google

Google Adsense

# 26 Jan 2012 16:29

zunerafx
Poziom 4

Joined: 26 Jan 2012
Posts: 8
Location: Siemiatycze

#192 26 Jan 2012 16:32

Re: FAQ LED migająca w rytm muzyki

A co z pad 3?

michal-michalik
Poziom 19

Joined: 01 Apr 2008
Posts: 711
Location: Ryki/Kraków

#193 26 Jan 2012 16:34

Re: FAQ LED migająca w rytm muzyki

zunerafx wrote:

A co z pad 3?

Nie przesadzaj masz na schemacie napisane 12V to jest zasilanie.

Google

Google Adsense

# 26 Jan 2012 16:34

zunerafx
Poziom 4

Joined: 26 Jan 2012
Posts: 8
Location: Siemiatycze

#194 26 Jan 2012 16:40

Re: FAQ LED migająca w rytm muzyki

I te zasilanie rozumiem mam podłączyć tak że + idzie do R25 a - do GND?

michal-michalik
Poziom 19

Joined: 01 Apr 2008
Posts: 711
Location: Ryki/Kraków

#195 26 Jan 2012 16:43

Re: FAQ LED migająca w rytm muzyki

Tak zgadza się dokładnie tak ;)

zunerafx
Poziom 4

Joined: 26 Jan 2012
Posts: 8
Location: Siemiatycze

#196 26 Jan 2012 16:50

Re: FAQ LED migająca w rytm muzyki

To teraz ostatnie pytania, Wszystkie gnd mam do siebie kablem podłączyć? Czy jeszcze do czegoś?

Czy to ważne jak podłącze kondensatory i rezystory? Chodzi mi oczywiście o + i -.

michal-michalik
Poziom 19

Joined: 01 Apr 2008
Posts: 711
Location: Ryki/Kraków

#197 26 Jan 2012 17:04

Re: FAQ LED migająca w rytm muzyki

W tym układzie „masa” (czyli GND) jest jedna, więc tak wszystko razem łączysz starając się nie zapętlać za bardzo.

Czytaj schemat, spójrz oznaczenia rezystorów nie mają podanej polaryzacji, więc łączysz je bez stresu. Kondensatory mają wyraźnie zaznaczony „plusik” więc chyba jasne jest, że odwrotnie tego nie połączymy...

zunerafx
Poziom 4

Joined: 26 Jan 2012
Posts: 8
Location: Siemiatycze

#198 26 Jan 2012 23:55

Re: FAQ LED migająca w rytm muzyki

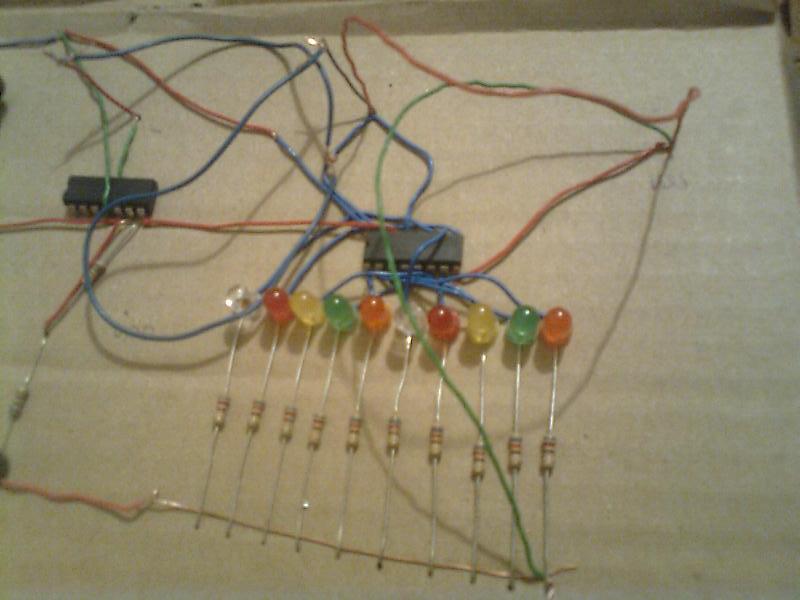

Wszystko złożyłem jak należy, oczywiście na pająka, ale dalej mi diody nie mrygają, nawet nie świecą się.

Nie rozumiem 2 miejsc na schemacie.
1. FAQ LED migająca w rytm muzyki

O co w tym chodzi? Czerwonymi strzałkami zaznaczyłem jak ja to rozumiem.
2. FAQ LED migająca w rytm muzyki

To jest do czegoś potrzebne w ogóle?

Tak po za tym co mogłem pomylić? Bo zanim polutuje muszę zobaczyć jak to będzie działało :)

michal-michalik
Poziom 19

Joined: 01 Apr 2008
Posts: 711
Location: Ryki/Kraków

#199 27 Jan 2012 00:03

Re: FAQ LED migająca w rytm muzyki

W pierwszym przypadku przez kondensatory płynie napięcie zmienne i przepływ prądu zmienia się z pewną częstotliwością. Częstotliwością dźwięku. Dla naszego rozważania przyjmijmy, że tam jest raczej wszystko dobrze ;)
Co do drugiego rysunku to są zaznaczone końcówki układów do połączenia zasilania. Zresztą ta po prawej jest podpisana IC2P...

zunerafx
Poziom 4

Joined: 26 Jan 2012
Posts: 8
Location: Siemiatycze

#200 27 Jan 2012 16:19

Re: FAQ LED migająca w rytm muzyki

Poprawiłem to co miałem poprawić, dodałem zasilanie do 2 układów ale dalej to nic nie dało. Co mogłem zrobić źle?

michal-michalik
Poziom 19

Joined: 01 Apr 2008
Posts: 711
Location: Ryki/Kraków

#201 27 Jan 2012 17:56

Re: FAQ LED migająca w rytm muzyki

>>zunerafx
Warto posprawdzać czy poszczególne elementy działają. Szczególnie LED. Układ 4017 możesz sprawdzić podając jakieś impulsy na wejście (14 nóżka) o napięciu mniejszym niż napięcie zasilania, wtedy powinny załączać się kolejne diodki.

I jak możesz do dodaj jakieś ze 2 zdjęcia może będzie łatwiej. No i sam kombinuj i zadawaj pytania. Bo z powietrza to nikt ci nie pomoże. ;)

Jaduda
Poziom 21

Joined: 05 Sep 2004
Posts: 1467
Location: Bytom

#202 27 Jan 2012 19:53

Re: FAQ LED migająca w rytm muzyki

zunerafx wrote:

Co mogłem zrobić źle?

Wartości rezystorów przy diodach. 620kΩ to dużo za dużo, powinno być ok. 220Ω. W sumie to nie wiem po co tam jest 10 rezystorów przecież jeden wspólny by wystarczył.

zunerafx
Poziom 4

Joined: 26 Jan 2012
Posts: 8
Location: Siemiatycze

#203 27 Jan 2012 21:18

Re: FAQ LED migająca w rytm muzyki

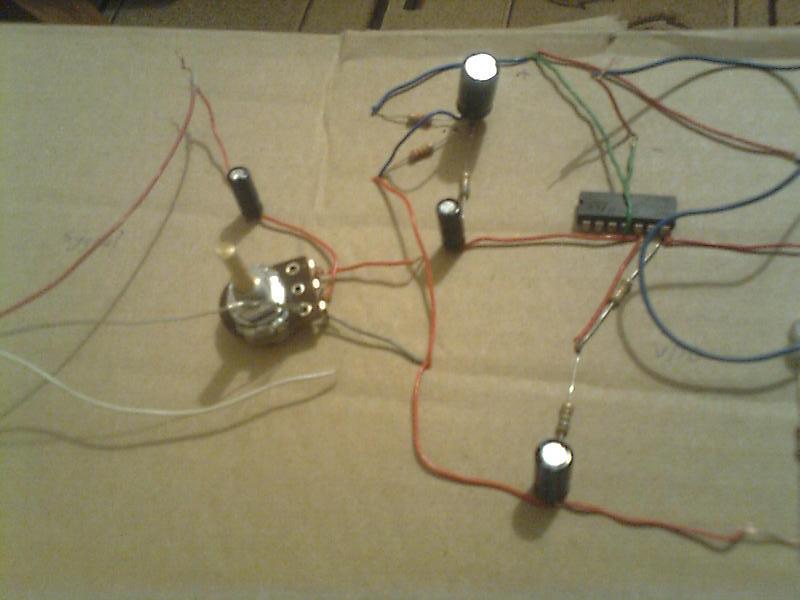

Tak to mniej więcej u mnie wygląda:

Wydaje mi się że wszystko widać dokładnie ;/. Te Druciki co idą ponad ''urządzeniem" to masa.

zunerafx
Poziom 4

Joined: 26 Jan 2012
Posts: 8
Location: Siemiatycze

#204 28 Jan 2012 16:14

Re: FAQ LED migająca w rytm muzyki

Może problem tkwi w pinie na cd4017 a mianowicie Carry Out?

michal-michalik
Poziom 19

Joined: 01 Apr 2008
Posts: 711
Location: Ryki/Kraków

#205 28 Jan 2012 16:34

Re: FAQ LED migająca w rytm muzyki

zunerafx wrote:

Może problem tkwi w pinie na cd4017 a mianowicie Carry Out?

Zaraz zacznę raportować twoje posty. Po pierwsze za pisanie jeden pod drugim, po drugie za brak jakiejkolwiek inwencji własnej, a po trzecie twoje pytania mają niewielki związek z tematem.

Wyjście CO jest potrzebne do uruchomienia kolejnego modułu w twoim przypadku jest zupełnie niepotrzebne. Jakie masz rezystory przy diodach? Odpowiedz na priv.

thesiek94
Poziom 2

Joined: 27 Jan 2011
Posts: 2
Location: Pasłęk

#206 08 Feb 2012 19:30

Re: FAQ LED migająca w rytm muzyki

Witam! Na początku zaznaczam że jestem zielony.

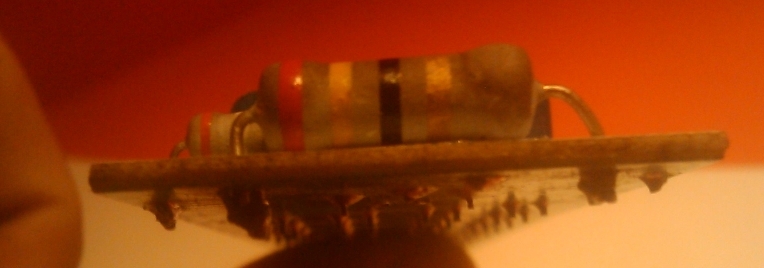

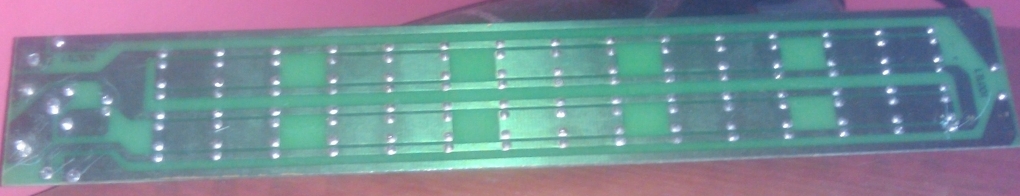

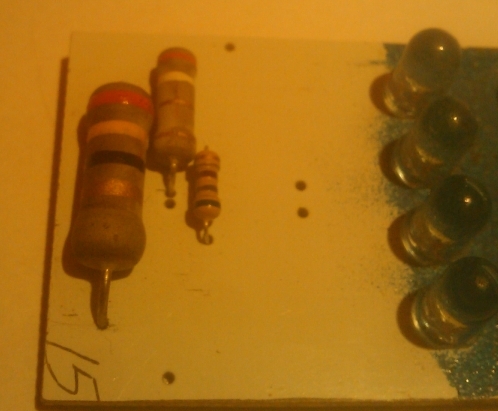

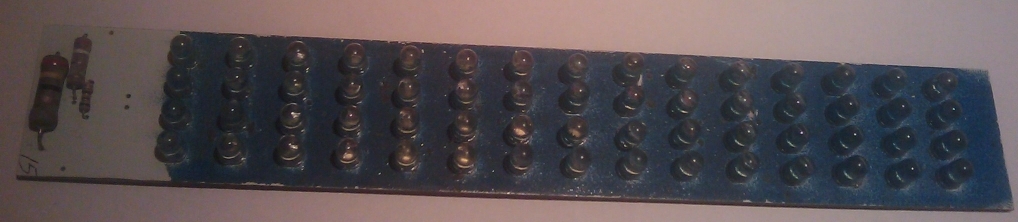

Mam taki układ i mam problem nie wiem gdzie podpiąć głośniki by migało w rytm(nie wiem czy wystarczy mocy, i nie będzie trzeba prądu stałego dać?) Układ dostałem, a poprzedni właściciel nie wie co i jak było. Gdzie co dać? Na pierwszym obrazku napisałem jakie kolory mają Rezystory(chyba tak to się nazywa?) i gdzie podpięte

Google

Google Adsense

# 08 Feb 2012 19:30

levus22
Poziom 7

Joined: 26 Jul 2008
Posts: 23

#207 13 Feb 2012 20:05

Re: FAQ LED migająca w rytm muzyki

Witam! Nie chcę zakładać nowego tematu więc piszę TU! :)
Interesuje mnie schemat stroboskopu LED (dioda 10mm) z funkcją migania w rytm muzyki/basu oraz swobodnego pulsowania którego tempem mrugań mógłbym sterować za pomocą potencjometru, te dwie opcje chciałbym sobie przełączać przełącznikiem.
Myślę o zastosowaniu 50 diod i chciałbym żeby to było zasilane na standardowym zasilaczu 12v ewentualnie 24v.
pomoże ktoś ?

sova211113
Poziom 12

Joined: 11 Aug 2011
Posts: 105
Location: Polska

#208 17 Feb 2012 11:33

Re: FAQ LED migająca w rytm muzyki

Ja nie męczyłem się z tym układem i bez niczego podłaczyłem diodę szeregowo z głośnikiem wzmacniacza BTL i ograniczyłem opornikiem. działa mi już pół roku w głośnikach komputerowych i jestem zadowolony. nie trzeba się męczyć z innymi układami.

saper152
Poziom 5

Joined: 11 Jan 2011
Posts: 14
Location: Komorów

#209 23 Feb 2012 18:39

Re: FAQ LED migająca w rytm muzyki

Czy do schematu użytkownika dj_wan mogę zastosować zasilacz niestabilizowany? Jak bardzo wpłynie to na działanie całego układu. Czy ktoś mógłby mi rozrysować ten schemat z jackiem i potencjometrem zamiast mikrofonu?

żarówka rtęciowa
Poziom 23

Joined: 09 Jun 2005
Posts: 3106
Location: Pelplin

#210 24 Feb 2012 14:14

Re: FAQ LED migająca w rytm muzyki

Można użyć do zasilania tego układu zasilacza niestabilizowanego jeśli będzie miał mały opór wewnętrzny. Zbyt duża oporność wewnętrzna zasilacza może prowadzić do nieprawidłowego działania układu.
W przypadku sterowania układu z zewnętrznego źródła sygnału należy podłączyć potencjometr tak jak w przypadku regulacji głośności we wzmacniaczu mocy małej częstotliwości.
