Witam.
Utworzyłem nowy temat gdyż poprzedni pojawił się w tym dziale tuż przed końcem konkursu. Tak więc uważam moją decyzje za uzasadnioną.
Proszę moderatora forum o usunięcie mojego poprzedniego tematu:''Łódź podwodna".
Niedawno ukończyłem swoją konstrukcje,a mianowicie łódź podwodną. Jest oczywiście mniejsza od prawdziwych.
Można ją raczej nazwać sondą badawczą,ponieważ jest wyposażona w kamerę,dzięki zbiornikowi balastowemu może sie w miejscu zanurzać i wynurzać, bez konieczności nabierania prędkości.
Zbudowałem ją z ciekawości ,chciałem zobaczyć na własne oczy co dzieje się pod wodą beż zamaczania się.
Obraz z łodzi, jak i wszystkie sygnały sterujące są przekazywane do panelu sterowania za pośrednictwem kabla.
Napęd łodzi:
Napęd stanowi silnik o mocy 30W zasilany napięciem 24V i śruba modelarska.
Sterowanie:
Elementami bezpośrednio są silniki krokowe wymontowane ze starych drukarek.Zaś nimi kierują sterowniki mojego patentu,dzięki nim stery ustawiają się dokładnie tak jak jest ustawiony manipulator.
Zanurzanie:
Łódź może nie zanurzać w konwencjonalny sposób,znaczy się jak robią to modele, czyli dzięki właściwemu ustawieniu sterów głębokości.
Druga możliwość to zanurzanie się bez przemieszczania w płaszczyźnie równoległej do dna,wykorzystując wbudowany zbiornik balastowy,który możemy wypełniać wodą lub powietrzem.
Obraz:
Widok z kamery jest transmitowany na 5 calowy telewizor turystyczny.
Oświetlenie:
Oświetlenie stanowi halogen o mocy 40W zasilany napięciem 12V.
Zasilanie :
Zasilanie urządzenia stanowi akumulator ołowiowy o pojemności 16Ah
Łódź jest w pełni sprawna i działa znakomicie, niestety nie posiadam w wersji elektronicznej schematów ,ale jeśli komuś będzie zależało to takowe wykonam.
Poniżej podaje kilka linków do zdjęć łodzi.Są one umieszczone w moich postach <kaczy1n> :
http://www.elektroda.pl/rtvforum/topic359956-120.html
http://www.elektroda.pl/rtvforum/topic359956-270.html
http://www.elektroda.pl/rtvforum/topic359956-150.html
Na tym forum znajduje się sporo informacji op mojej konstrukcji i zastosowanych rozwiązaniach.

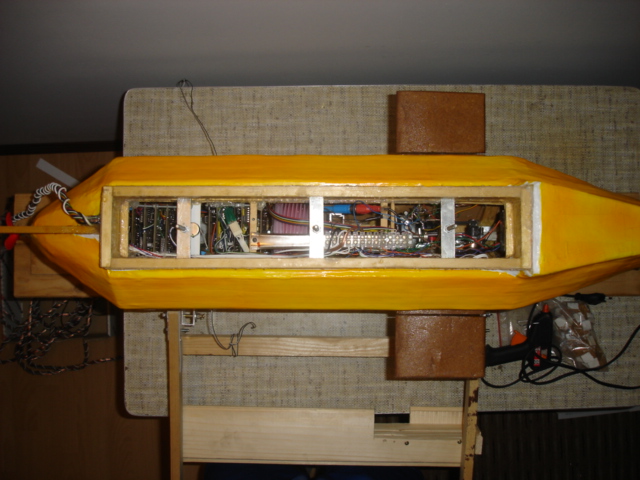

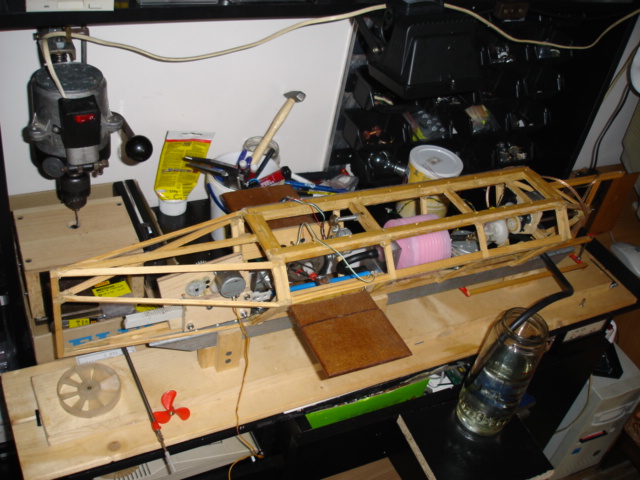

I parę fotek...
Jeśli ktoś chce dokładnych informacji lub zdjęć konkretnego elementu to proszę pisać.
Pozdrawiam.
|
|
| Back to top |
|
 |
Google
|
| #
10 Sep 2006 19:02 |
|
|
|
|
|
| Back to top |
|
|
malpek
Poziom 14
Joined: 10 Apr 2006
Posts: 195
Location: Ostrowiec Śwwiętokrzyski
|
#2
10 Sep 2006 19:27 Re: urządzenie do badań podwodnych |
|
|
|
Tym razem będę pirerwszy, gratuluje konstrukcji nareszcie coś orginalnego. Na jaką maksymalną głębokoś może się zanurzyć ta łódź i czy obudowa jest szczelna?
|
|
| Back to top |
|
|
bialymaly
Poziom 14
Joined: 11 Jun 2006
Posts: 189
|
#3
10 Sep 2006 22:47 Re: urządzenie do badań podwodnych |
|
|
|
Mi się bardzo podoba...
ile waży cała konstrukcja??
|
|
| Back to top |
|
|
Google
|
| #
10 Sep 2006 22:47 |
|
|
|
|
|
| Back to top |
|
|
tomgart
Poziom 20
Joined: 18 Jan 2005
Posts: 831
Location: Częstochowa
|
#4
10 Sep 2006 23:39 Re: urządzenie do badań podwodnych |
|
|
|
Możesz napisać jak rozwiązałeś napełnianie/opróżnianie zbiornika balastowego? Bardzo fajna, ciekawa konstrukcja. 10/10
|
|
| Back to top |
|
|
Google
|
| #
10 Sep 2006 23:39 |
|
|
|
|
|
| Back to top |
|
|
fayo
Poziom 5
Joined: 14 Apr 2006
Posts: 13
Location: milówka
|
#5
11 Sep 2006 08:35 Re: Urządzenie do badań podwodnych |
|
|
|
i to sobie pływa dobrze na silniczku 30W? z czego wykonane jest posycie łodzi? gratulacje, świetny pomysł, wykonanie, z tego co widac też bardzo dobre=]
|
|
| Back to top |
|
|
grabek_radek
Poziom 18
Joined: 03 Nov 2003
Posts: 491
|
#6
11 Sep 2006 08:45 Re: Urządzenie do badań podwodnych |
|
|
|
tak jak [/b]fayo zadal pytanie z czego jest poszycie? wlaczam sie do tego pytania :) bo ja pomyslalem o spoiwie epoksydowym, ale chyba to nie to.
|
|
| Back to top |
|
|
halif
Poziom 20
Joined: 11 Mar 2004
Posts: 850
Location: Łódź
|
#7
11 Sep 2006 12:02 Re: urządzenie do badań podwodnych |
|
|
|
Wydaje się, że to laminat - mata szklana plus żywica epoksydowa, ale nie jestem pewien (nie widać kawałków włókniny na krawędziach).
Czekamy na autora...
|
|
| Back to top |
|
|
jasek2
Poziom 19
Joined: 26 Mar 2006
Posts: 643
Location: Poznań
|
|
| Back to top |
|
|
kaczy1n
Poziom 14
Joined: 14 Sep 2005
Posts: 160
Location: Sarnów
|
#9
11 Sep 2006 21:33 Re: urządzenie do badań podwodnych |
|
|
|
Witam! poszycie jest wykonane z tektury powleczonej tkaniną nasączoną silikonem.Ona zaś jest powleczona papierem nasączonym wikolem a to jest pomalowane lakierem w sprayu (wodoodpornym). na pozostałe pytania znajdziecie odpowiedź w linku który zamieścił kolega Jasek2
Pozdrawiam
|
|
| Back to top |
|
|
Google
|
| #
11 Sep 2006 21:33 |
|
|
|
|
|
| Back to top |
|
|
Snikers
Poziom 20
Joined: 14 Dec 2002
Posts: 830
|
#10
12 Sep 2006 21:00 Re: urządzenie do badań podwodnych |
|
|
|
lekka niekonsekwencja, na poczatku piszesz prosbe o skasowanie poprzedniego tematu a teraz odsylasz do niego.
zastanawiam sie tylko czy naped struumieniowy nie bylby lepszy? dna polskich jezior nie są czyste a zaplatanie sie sruby w smieci nie pomaga
|
|
| Back to top |
|
|
danlancher
Poziom 21
Joined: 27 Apr 2005
Posts: 1434
Location: 50°846''' N 04°302''' E
|
#11
12 Sep 2006 21:39 Re: urządzenie do badań podwodnych |
|
|
|
Super! to jest prawdziwe DIY ;)
|
|
| Back to top |
|
|
Sebastian.R
Poziom 17
Joined: 11 Oct 2004
Posts: 389
Location: Oświęcim
|
#12
26 Nov 2010 13:03 Re: Urządzenie do badań podwodnych |
|
|
|
Sądząc po kształtach to nie za głęboko z nią zawędrujesz. Nie lepiej było wyjść z obudową w kształcie rury ? Wiadomo jak się rozchodzą siły w takiej łodzi okrągłej a jak w kształcie mającym dużo płaskich powierzchni. Chyba że wszystko w środku zatopisz w oleju który jest jak wiadomo nie ściśliwy. Tak zrobił kiedyś kolega z uszkodzonym komputerem nurkowym. Nie szło go skleić (pęknięta ścianka obudowy) by nie przepuszczało wody jak za nowego to skleił się tak by olej nie wyciekł. I wszystko pięknie działało. Byłem na nurkowaniu z nim akurat wtedy i powiem że jego pomysł się udał. Sam nurkuję i spotykam się niejednokrotnie z obudowami podwodnymi (a to kamery , a to aparaty cyfrowe ludzie mają) i powiem że im bardziej obudowa ma się do kuli tym na większe głębokości można się z nią zapędzić. Podziwiam upór i determinację oraz galańcie pracy jaką włożyłeś w budowę tej łodzi. Jednak taki sprzęt powinien się przydać na tych głębokościach gdzie jest to poza zakresem wytrzymalności powiedzmy nurka rekreacyjnego a zaczyna się strefa nurkowania technicznego.
|
|
