Sterownik do akwarium na mikrokontrolerze

Go to page Previous 1, 2, 3, 4, 5, 6, 7, 8, 9

Main Page -> Forum Index -> DIY Structures -> Sterownik do akwarium na mikrokontrolerze

Author

Message

mario1528
Poziom 2

Joined: 19 Jan 2010
Posts: 3
Location: Wodzisław Śląski

#241 23 May 2011 20:36

Re: Sterownik do akwarium na mikrokontrolerze

Czujnik raczej dobrze jest podłączony bo pokazuje temp.Chociaż jak przesuwam suwakiem ściemniania dość szybko w dwóch kierunkach to chwilowo włącza się error(tak jak ma miejsce przy braku podłączonego czujnika temp).Spróbuję pozamieniać żyły w czujniku i zobaczę jaki będzie efekt.Być może to jest wina skakania tego wejścia 1-10V,sprawdzę to.

Dodano po 3 [godziny] 28 [minuty]:

Dzisiaj zauważyłem ,że na ok.2 sekundy,losowo, włącza się grzałka,więc jest bardzo prawdopodobne,że do czujnika dostała się woda.Po wymianie na nowy czujnik napiszę czy objawy ustąpiły.

Maryush
Poziom 18

Joined: 12 Apr 2003
Posts: 522

#242 20 Sep 2011 09:49

Re: Sterownik do akwarium na mikrokontrolerze

Witam,

odświeżę nieco temat. Mam problem ze swoim sterownikiem, dodałem do niego modyfikacje ADS1110 + RS232 + sterowanie jasnością świetlówek i właśnie z tą ostatnią mam problem, bo nie działa tak, jak potrzeba. W tej chwili wygląda to tak, że suwakiem ustawiam 50% jasności, a na wyjściu otrzymuję 6,18V, zmieniam na 100% i mam 8,97V. Poniżej 50% jasności ciągle utrzymuje się napięcie 6,18V. Jak widać sterowanie niby działa, ale niestety niepoprawnie i pojęcia nie mam, co może być przyczyną. Ktoś może ma jakiś pomysł?

mnysek
Poziom 7

Joined: 29 Aug 2007
Posts: 20

#243 28 Dec 2011 19:31

Re: Sterownik do akwarium na mikrokontrolerze

Witam,
Mam taki problem ze skalarem otóż nie włącza mi urządzeń,Z tego co widzę procesor daje polecenie widać to lcd ,ale grzałki, świateł nie załącza.Buduję go od podstaw jest to skalar na płycie v9,1.Dodam ze temperaturę pokazuje normalnie.Pod powiedzcie gdzie szukać przyczyny.

Gienek
Poziom 21

Joined: 29 Aug 2002
Posts: 1447
Location: Toruń

#244 28 Dec 2011 23:11

Re: Sterownik do akwarium na mikrokontrolerze

Jeżeli na wyświetlaczu masz ustawioną temperaturę i zapalona jest dioda sygnalizująca włączenie np. grzałki, a grzałka nie jest włączona, to błędu szukaj przy triakach BT138/600 i optotriakach MOC3041 (elementy wykonawcze sterowane z mikroprocesora).

mnysek
Poziom 7

Joined: 29 Aug 2007
Posts: 20

#245 29 Dec 2011 10:42

Re: Sterownik do akwarium na mikrokontrolerze

diody sie nie zapalają,dodam ze jak podam masę na diodę od strony procesora optotriaki moc3041 załączają wyjście i diody się zapalają i dane urządzenie działa.Może być uszkodzony procek kupiłem u gościa na Alledrogo

Google

Google Adsense

# 29 Dec 2011 10:42

Gienek
Poziom 21

Joined: 29 Aug 2002
Posts: 1447
Location: Toruń

#246 29 Dec 2011 11:00

Re: Sterownik do akwarium na mikrokontrolerze

Z Twojej wypowiedzi nie mogę wywnioskować czy Ty aby ustawiłeś właściwie temperaturę włączenia i wyłączenia grzałki (wyświetlana temperatura, to temperatura rzeczywista, a nie zaprogramowana. Może temperatura włączenia ustawiona jest wyższa niż rzeczywista?).
Czy procesor jest dobrze zaprogramowany to możesz sprawdzić ustawiając godzinę włączenia i wyłączenia np. świateł.
Sądząc po tym, że wskazania na wyświetlaczu masz, wydaje się, że procesor jest poprawnie zaprogramowany.

mnysek
Poziom 7

Joined: 29 Aug 2007
Posts: 20

#247 29 Dec 2011 11:10

Re: Sterownik do akwarium na mikrokontrolerze

temperaturę ustawiłem w zakresie 28-31 st. gdy spadnie poniżej 27 st. na ekranie pojawia się litera "G" i nic się nie dzieje,jezeli przekroczy 31 st pojawia się literka "t" i dalej nic.Swiatła ustawie na okresloną godzinę ,przychodzi ona wyświetla się literka "A" i dalej nic.

Gienek
Poziom 21

Joined: 29 Aug 2002
Posts: 1447
Location: Toruń

#248 29 Dec 2011 11:19

Re: Sterownik do akwarium na mikrokontrolerze

To może diody sygnalizacyjne wlutowałeś odwrotnie i poprzez nie nie są sterowane optotriaki?
Jak masz GG, to wywołaj mnie (moje GG jest u dołu)

mirmil1
Poziom 7

Joined: 12 Feb 2006
Posts: 20
Location: Przemyśl

#249 29 Dec 2011 12:19

Re: Sterownik do akwarium na mikrokontrolerze

zastosowane diody świecące na panelu powodują za niski poziom świecenia diody optotriaka i ten nie załącza triaka - przecież to oczywiste chyba jest

należy zmienić diody na panelu lub pogmerać przy rezystorach tych co są w szeregu z nimi

a najszybciej zamienić na chwile diody miejscami z tych kanałów które działają na kanał z grzałką :) lub na włączonym G zrób zworę na diodzie na panelu i wtedy powinna się załączyć grzałka - jeśli tak to masz wyjaśnione od podszewki wszystko

gdybyś sobie nie poradził naprawiam wszystkie padła typu SKALAR wiadomość na priv lub www.mirekkon.pl/kontakt.htm

mnysek
Poziom 7

Joined: 29 Aug 2007
Posts: 20

#250 29 Dec 2011 12:26

Re: Sterownik do akwarium na mikrokontrolerze

nawet na zworze nie działa żadne wyjście, i jakoś podszewki już tu nie widać

mirmil1
Poziom 7

Joined: 12 Feb 2006
Posts: 20
Location: Przemyśl

#251 29 Dec 2011 12:27

Re: Sterownik do akwarium na mikrokontrolerze

a rezystory szeregowe jaką wartość mają?

mnysek
Poziom 7

Joined: 29 Aug 2007
Posts: 20

#252 29 Dec 2011 12:33

Re: Sterownik do akwarium na mikrokontrolerze

220 omów

Google

Google Adsense

# 29 Dec 2011 12:33

mirmil1
Poziom 7

Joined: 12 Feb 2006
Posts: 20
Location: Przemyśl

#253 29 Dec 2011 12:37

Re: Sterownik do akwarium na mikrokontrolerze

zimne luty - sprawdź, jeśli nie to sprawdź napięcie na nóżce układu normalnie przy wyłączonej grzale ma być około 4,5-5 V dla włączonej grzały 0-0.5 V

cudów nie ma a układ wykonawczy jest banalny
sprawdź jeszcze rezystory obok MOC3041 i triaków czy mają jakąś rezystancję lubią wydymić dla byle obciążenia - powinny mieć 220-330om

w ostateczności zawsze można kupić komplet nowy MOC nowy BT i rezystorek w sumie wychodzi niecałe 5 zł za taki zestawik

Gienek
Poziom 21

Joined: 29 Aug 2002
Posts: 1447
Location: Toruń

#254 29 Dec 2011 16:34

Re: Sterownik do akwarium na mikrokontrolerze

Quote:

Wydaje mi się, że ten "gostek" z Allegro zapomniał o tym, że ATMega32 ma domyślnie włączony interfejs JTAG, który działa na kilku liniach portu C. Aby go wyłączyć i mieć dostępne normalnie wszystkie linie trzeba wyłączyć JTAG w fusach (fusebitach).

Taka jest moja diagnoza.

Google

Google Adsense

# 29 Dec 2011 16:34

mnysek
Poziom 7

Joined: 29 Aug 2007
Posts: 20

#255 29 Dec 2011 20:09

Re: Sterownik do akwarium na mikrokontrolerze

miał pan rację to wina procka,wielkie dzięki za pomoc i czas poświęcony mojej zabawie z elektroniką

tomybb
Poziom 20

Joined: 25 Sep 2006
Posts: 879
Location: -

#256 14 Jan 2012 20:56

Re: Sterownik do akwarium na mikrokontrolerze

Witam,
mam Skalara 5.2, do karmnika potrzebuje na jednym wyjściu TIMER mieć 3V DC zamiast 230V AC - pytanie jak to najprościej zrobić:
1. dać na wyjście 230V zasilacz 3V ale to trochę bez sensu według mnie...
2. skorzystać z przeróbki podanej wcześniej:

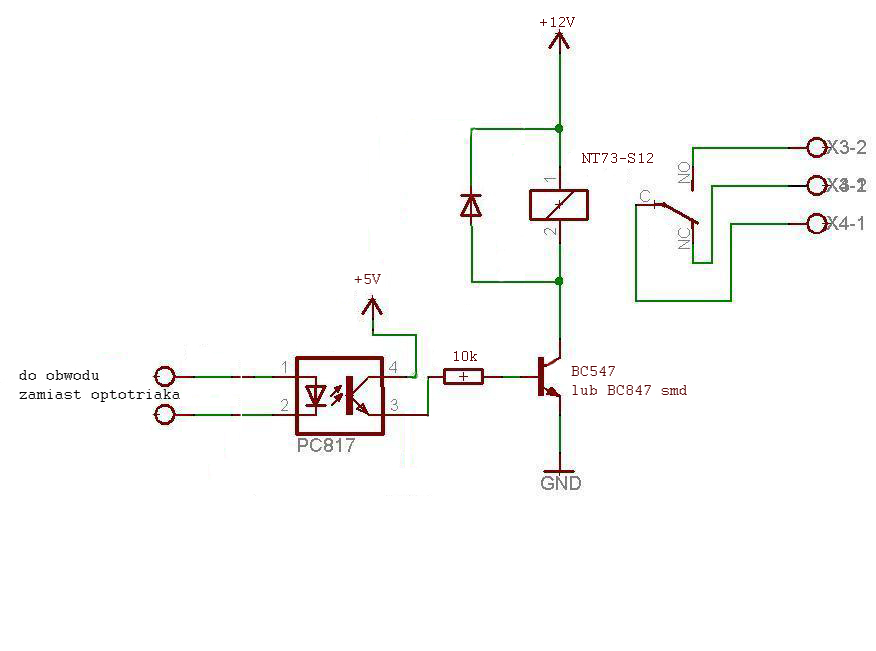

tak żeby przekaźnik załączał 5V ze stabilizatora Skalara a potem jeszcze jakiś "stabilizator 3V".
3. a może dałoby się tylko przerobić tak, że BT138 nie załączał by 230V, tylko 5V ze stabilizatora Skalara?

jamnikmar
Poziom 9

Joined: 09 Jan 2005
Posts: 41
Location: siechnice

#257 09 Feb 2012 12:04

Re: Sterownik do akwarium na mikrokontrolerze

Najszybciej będzie zastosować mos-a zamiast transoptora i triaka , taki układ jest zastosowany w sterowaniu led-ami i wentylatorem.

pepe
Poziom 19

Joined: 25 Jul 2002
Posts: 717
Location: Beskidy

#258 13 Feb 2012 20:35

Re: Sterownik do akwarium na mikrokontrolerze

Troszkę się pogubiłem w wersjach i ich możliwościach.
Czy w wersji 5.2 (płyta i soft) można dołożyć RS232/USB i dzięki temu ustawiać parametry poprzez PC ?
Czy na płycie w wersji 9 ruszy program 5.2 z obsługą RS232/USB ?
Chodzi mi tylko o wyjścia sterujące, bez pomiaru Ph

morswin89
Poziom 19

Joined: 15 Dec 2006
Posts: 620
Location: Legnica

#259 13 Feb 2012 20:37

Re: Sterownik do akwarium na mikrokontrolerze

Płytkę z wersji 5.2 można przerobić dodając RS232 ale wtedy należy wgrać soft w wersji 8.xx

pepe
Poziom 19

Joined: 25 Jul 2002
Posts: 717
Location: Beskidy

#260 14 Feb 2012 09:04

Re: Sterownik do akwarium na mikrokontrolerze

Dzięki, w takim razie korzystniej nabyć komplet nowy.
Wyczytałem że możliwe jest sterowanie poprzez bluetooth, dokładając moduł do RS232. Idąc w tym kierunku - zastanawiał się ktoś nad aplikacją na smartphona ?

Adam Podolak
Poziom 4

Joined: 20 Oct 2003
Posts: 9

#261 15 Feb 2012 12:46

Re: Sterownik do akwarium na mikrokontrolerze

Witam wszystkich,
Czy przerabiał ktoś z Was już może sterowanie nocnymi LED w taki sposób, aby możliwa była współpraca z zasilaczem Power LED za pomocą sygnału PWM o napięciu 10V? Czyli na wyjsciu nocnych LED mamy otrzymać sygnał PWM o napięciu 10V.
Pozdrawiam i czekam na sugestie.
Adam

pepe
Poziom 19

Joined: 25 Jul 2002
Posts: 717
Location: Beskidy

#262 29 Feb 2012 12:10

Re: Sterownik do akwarium na mikrokontrolerze

Poskładany ruszył od razu, ale...
Wersja z softem 9.52 - nie da się załadować softu poprzez RS232.
Bootloader zadziałał tylko raz - jak procek był czysty. Po wrzuceniu 9.52 poprzez RS232 programem bootloader.exe komunikacja z konfiguratorem jest, natomiast nie można ponownie wrzucić innego softu.

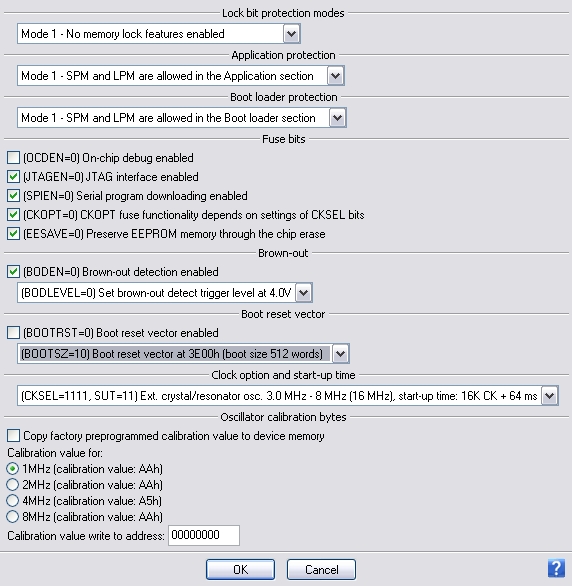

Fusebity ustawione tak:

Gienek
Poziom 21

Joined: 29 Aug 2002
Posts: 1447
Location: Toruń

#263 29 Feb 2012 20:24

Re: Sterownik do akwarium na mikrokontrolerze

Starałem się zrozumieć to co napisałeś, ale nie do końca mi się to udało.
Na jakiej płytce masz wykonany sterownik?
Musiałeś coś "poknocić" z fuse bitami, bo to jest oznaka złej pracy downloadera.
Nie mam po ręką sterownika by to sprawdzić, ale być może zamieniłeś linie RxD i TxD. Jeżeli wszystko w porządku, to wgraj ponownie bootloader BOTL_32.hex, ustaw fuse bity i podłącz sterownik do komputera. Uruchom bootloader.exe i wskaż plik 952.bin i wgraj go do procesora (czytaj informacje w okienku, baud nie więcej jak 19200)
Powinno ruszyć.

pepe
Poziom 19

Joined: 25 Jul 2002
Posts: 717
Location: Beskidy

#264 29 Feb 2012 21:04

Re: Sterownik do akwarium na mikrokontrolerze

Na płycie 9, ale to nie ma znaczenia akurat w tym przypadku, ponieważ :

Quote:

Bootloader zadziałał tylko raz - jak procek był czysty. Po wrzuceniu 9.52 poprzez RS232 programem bootloader.exe komunikacja z konfiguratorem jest

czyli komunikacja po RS232 jest prawidłowa.
Fusebity ? Być może, właśnie po to dołączyłem zrzut "fusów" z mojego programatora - może ktoś zweryfikuje.
W tej chwili nie działa bootloader w procku, reszta działa normalnie.

Jak skasuję soft w procku (poza układem) i zostawię tylko bootloadera to znowu bez problemu da się zaprogramować poprzez RS232 soft v9.52, ale tylko raz.

Gienek
Poziom 21

Joined: 29 Aug 2002
Posts: 1447
Location: Toruń

#265 29 Feb 2012 21:15

Re: Sterownik do akwarium na mikrokontrolerze

Fuse bity te co pokazałeś, są poprawne.
Jeżeli raz się dobrze zaprogramowało i sterownik pracuje poprawnie, to nie widzę potrzeby ponownego wgrywania (oprogramowanie na ATMEGA32 nie jest już rozwijane). Lepiej wykorzystać skalar-konfigurator, zakładkę AKTUALIZACJA OPROGRAMOWANIA.

pepe
Poziom 19

Joined: 25 Jul 2002
Posts: 717
Location: Beskidy

#266 29 Feb 2012 21:41

Re: Sterownik do akwarium na mikrokontrolerze

Dzięki za zweryfikowanie fusów.
Ja jednak chciałbym mieć możliwość update poprzez RS232 ;)
(przy okazji - oprogramowanie do Skalara jest rozwijane, ale już w innej formie, aktualnie można nabyć wersję 9.60)
W konfiguratorze, w zakładce aktualizacja zresetuje tylko sterownik i nic więcej :(

Gienek
Poziom 21

Joined: 29 Aug 2002
Posts: 1447
Location: Toruń

#267 29 Feb 2012 22:46

Re: Sterownik do akwarium na mikrokontrolerze

Upartość ma swoje zalety, ale nie zawsze jest to opłacalne.
Dlaczego nie czytasz ze zrozumieniem? Na ATMEGA32 oprogramowanie Skalara NIE JEST ROZWIJANE. Wersja 9.60 jest na ATMEGA644p, a to jest wielka różnica. Na Atmega32 oprogramowanie 9.52 było ostatnie, innego nie będzie (komercjalizacja). Dlatego proponuję "wyluzować" z tym update.

pepe
Poziom 19

Joined: 25 Jul 2002
Posts: 717
Location: Beskidy

#268 29 Feb 2012 23:04

Re: Sterownik do akwarium na mikrokontrolerze

Tu nie chodzi o opłacalność uporu, po prostu bootloader miał działać i fajnie gdyby działał.
Zrozumiałem co piszesz, tylko nie zwróciłem uwagi że autor zmienił procesor w szyfrowanej wersji.

edit: No i działa, jednak wina "fusów"

Google

Google Adsense

# 29 Feb 2012 23:04

robert557
Poziom 12

Joined: 14 Oct 2003
Posts: 107
Location: Gostynin

#269 17 May 2012 21:31

Re: Sterownik do akwarium na mikrokontrolerze

Witam
Troszkę odświeżę temat składam 2 sterownik bazą jest płyta 5,2 z poprawkami port Com i ADS .Ustawiłem Fuse bity przez ISP i następnie pobrałem soft z poprzednika ATMEGA 32 i wgrałem je sterownik ruszył tylko nie wyświetla mi w górnym wierszu parametrów PH (po prostu nie ma nic )
czy może mi ktoś napisać jakie oprogramowanie i w jakiej kolejności wgrać aby sterownik zaczął pokazywać parametry PH (poprzednika składałem ponad 2 l temu i teraz trochę się pogubiłem )
