emasik
Poziom 6
Joined: 01 Apr 2010
Posts: 18
|
 #121
03 Apr 2010 20:51 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Wszystko jest git tzn nie znalazlem bledow. Na dniach zrobie wszystko od nowa i sie zobaczy jeszcze sie odezwe.
|
|
| Back to top |
|
 |
gregor_lca
Poziom 18
Joined: 22 Oct 2005
Posts: 512
Location: Legnica
|
#122
 04 Apr 2010 07:27 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
jest jeszcze możliwosc ze po prostu trafiłes na wadliwą kostkę tda.
|
|
| Back to top |
|
|
Google
|
| #
04 Apr 2010 07:27 |
|
|
|
|
|
| Back to top |
|
|
emasik
Poziom 6
Joined: 01 Apr 2010
Posts: 18
|
#123
05 Apr 2010 15:03 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Zrobilem na nowo z nowym ukladem tda i dalej jest to samo.
|
|
| Back to top |
|
|
gregor_lca
Poziom 18
Joined: 22 Oct 2005
Posts: 512
Location: Legnica
|
#124
05 Apr 2010 15:28 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
elementy nowe czy z wylutu? bateria nowa?
|
|
| Back to top |
|
|
emasik
Poziom 6
Joined: 01 Apr 2010
Posts: 18
|
#125
05 Apr 2010 20:23 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Nowe.
|
|
| Back to top |
|
|
gregor_lca
Poziom 18
Joined: 22 Oct 2005
Posts: 512
Location: Legnica
|
#126
06 Apr 2010 19:49 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
wiec musiałes źle cos złożyć. wstaw zdjecie płytki z obu stron.
|
|
| Back to top |
|
|
emasik
Poziom 6
Joined: 01 Apr 2010
Posts: 18
|
#127
10 Apr 2010 15:34 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
juz sobie poradzilem dzieki za pomoc :)
|
|
| Back to top |
|
|
Sparkzi
Poziom 7
Joined: 12 Jan 2005
Posts: 22
Location: Sczecin
|
#128
23 Apr 2010 13:32 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
a mógłbyś kolego powiedzieć jaka była przyczyna ? Mam podobny problem :)
|
|
| Back to top |
|
|
gregor_lca
Poziom 18
Joined: 22 Oct 2005
Posts: 512
Location: Legnica
|
#129
24 Apr 2010 15:21 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
popatrz czy kazdy element dobrze wlutowałes. czy nie ma zimnych lutów.
|
|
| Back to top |
|
|
Sparkzi
Poziom 7
Joined: 12 Jan 2005
Posts: 22
Location: Sczecin
|
#130
27 Apr 2010 18:56 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Sprawdziłem... złożyłem nawet ten układ od nowa na płytce stykowej żeby mieć pewność i posprawdzałem raz jeszcze wszystko od nowa. Czy przyczyną może być zasilanie? Na razie używałem zasilacza + dodatkowo 7805
|
|
| Back to top |
|
|
gregor_lca
Poziom 18
Joined: 22 Oct 2005
Posts: 512
Location: Legnica
|
#131
30 Apr 2010 22:17 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
sprawdź miernikiem czy dobre jest napiecie na wyjsciu tego LM7805. oczywiscie przy nim są odpowiednie kondensatory wg noty katalogowej?
|
|
| Back to top |
|
|
Sparkzi
Poziom 7
Joined: 12 Jan 2005
Posts: 22
Location: Sczecin
|
#132
03 May 2010 12:14 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Elementy oczywiście wg noty, te które mogłem sprawdziłem dodatkowo. Tak samo jak LM7805, wszystko w teoretycznie w normie. Może to po prostu coś nie tak z układem scalonym?
|
|
| Back to top |
|
|
Google
|
| #
03 May 2010 12:14 |
|
|
|
|
|
| Back to top |
|
|
Lambert093
Poziom 1
Joined: 09 Mar 2010
Posts: 1
Location: Wejherowo
|
#133
05 May 2010 18:39 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Zrobiłem ten wzmacniacz, podłączyłem dwa głośniki 10w 4Ω (od wierzy) i z drugiej strony telefon, ten sprzęt wymiata :) Niemniej jednak mam mały problem jak zwiększę głośność to charczy, może inne głośniki ? Może dołożyć parę rezystorów ? Proszę o pomoc.
EDIT: poprawiłem luty i trzeszczenie zniknęło
|
|
| Back to top |
|
|
gregor_lca
Poziom 18
Joined: 22 Oct 2005
Posts: 512
Location: Legnica
|
#134
07 May 2010 12:28 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Sparkzi jest taka możliwośc natrafienia na wadliwa kość.
|
|
| Back to top |
|
|
Olafek6
Poziom 1
Joined: 17 Oct 2010
Posts: 1
|
#135
05 Dec 2010 16:05 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
zrobiłem i działa jednak dźwięk jest nie zbyt najlepszy.
Może to też zależeć od tego że mam 1 gł? 1W 8 Ohm
|
|
| Back to top |
|
|
mgpentium
Poziom 15
Joined: 22 Feb 2009
Posts: 253
Location: Kraków
|
#136
05 Mar 2011 20:22 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Witam, z góry najmocniej przepraszam za odkop, Jednak prośba moja jest niecierpiąca zwłoki, a także zbyt mało czasożerna jest odpowiedź, tak więc nie ma sensu otwierania nowego tematu i tym samym zaśmiecania forum.
Tak więc, postanowiłem sobie zrobić takowy wzmacniacz. Jednak czytając naraz wszystkie 5 stron tego tematu, pogubiłem się i obecnie nie potrafię się odnaleźć. 2 wzmacniacze się ze sobą zmieszał, jeden do słuchawek, drugi do głośników, tak więc ciężko to zrozumieć.

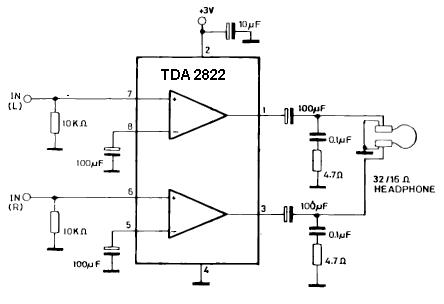

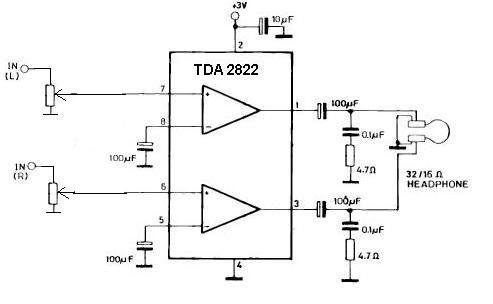

Zamierzam zamontować potencjometr, na 'wejściu' wzmacniacza, jednakże nie mogę zrozumieć gdzie powinien się znajdować na schemacie, czy ktoś mógłby edytować zdjęcie schematu i narysować go na nim ?
Oczywiście tak, aby działał dla dwóch kanałów odrazu.
Drugie pytanie tyczy się rezystorów przy słuchawkach, pisze na nich 4.7 ohm, czy to nie jest jakiś żart czy haczyk ? Jaki jest sens stosowania oporników o takiej małej rezystancji ? Czy nie brakuje tam literki 'k' ?
ps. Płytka jest zrobiona, wystarczy wywiercić dziury, posmarować kalafonią, i wlutować elementy. Gdy skończę, napewno wam się pochwale.
|
|
| Back to top |
|
|
lekto
Poziom 19
Joined: 12 Dec 2008
Posts: 767
Location: Cieszyn
|
#137
05 Mar 2011 20:28 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
|
|
| Back to top |
|
|
mgpentium
Poziom 15
Joined: 22 Feb 2009
Posts: 253
Location: Kraków
|
#138
05 Mar 2011 20:43 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
100krotne dzięki. Rozumiem ze dając potencjometry wywalam rezystory ?
Rozumiem także, że każdy potencjometr reguluje innym kanałem ? Czy niedałoby się aby 1 potencjometr regulował oba kanały ?
No i nadal zastanawiam się czy to na poważnie są rezystory 4,7 ohm?
|
|
| Back to top |
|
|
lekto
Poziom 19
Joined: 12 Dec 2008
Posts: 767
Location: Cieszyn
|
#139
05 Mar 2011 20:48 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Wystarczy że kupisz potencjometr podwójny.
|
|
| Back to top |
|
|
joy_pl
Poziom 23
Joined: 07 Jun 2005
Posts: 3639
Location: Cierpice
|
#140
06 Mar 2011 12:27 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Kondensator 100n i rezystor 4,7om tworzą gasik, filtrujący ponad akustyczne częstotliwości co (między innymi) chroni wzmacniacz przed wzbudzeniami.
|
|
| Back to top |
|
|
fuxseb
Poziom 9
Joined: 06 Feb 2005
Posts: 44
Location: Tarnów
|
#141
06 Nov 2011 14:32 Re: Wzmacniacz słuchawkowy przenośny |
|
|
|
Witam, wykopuję bo przecież nie będę tworzył nowego tematu a warto wspomnieć o jednej takiej małej rzeczy. Konkretnie, w układzie wg noty katalogowej wzmocnienie to około 39dB. To dość dużo, mówiąc wprost zdecydowanie za dużo. Układ szumi. Metodą prób i błędów postanowiłem określić jak zmodyfikować pętlę sprzężenia zwrotnego żeby to obniżyć. Modyfikacja jest prosta, wstawienie szeregowo z kondensatorami 100nF (przy pinach 8 i 5 czyli wejściach odwracających) rezystora. Myślałem jednak że to będzie jakaś normalna wartość ale okazuje się że dopiero 4,7kΩ dało dostateczny efekt, teraz wzmocnienie to szacując na ucho jakieś 18dB. Napędzam tym AKG K518 i da się słuchać muzyki bez zakładania słuchawek ;) choć warto podnieść zasilanie do około 5V.
Ciekawe czy podwajacz napięcia na 555 byłby tu pomysłem na miejscu :D Może ktoś ma pomysł na prostą przetwornicę topologii boost? Wiem że takie są w chińskich odtwarzaczach MP3.
|
|
