Podłączenie silnika trójfazowego w trójkąt


Witam,

Jak podłączyć silnik trójfazowy w trójkąt, na tabliczce ma oznaczenia:
typ: SP 132 M-4 H,
380V trójkąt.

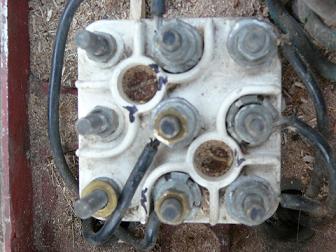

Przy złączkach nie ma żadnych oznaczeń. (patrz fot.)

Podłączenie silnika trójfazowego w trójkąt

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
notoron
Poziom 9
Poziom 9
Miasto: Wieluń
Dołączył: 12 Sty 2007
Posty: 32
Pomógł: 2
Ocena postów: 1
notoron
Poziom 9
Post#2 13 Sty 2007 15:22

Re: Podłączenie silnika trójfazowego w trójkąt


Na poczatku musisz znaleść kolejne uzwojenie silnika wystarczy miernik z funkcją badania ciągłości obwodów, kiedy już będziesz miał poczatki i końce kolejnych uzwojeń to łaczysz koniec 1 z poczatkiem 2, koniec 2 z poczatkiem 3 koniec 3 z poczatkiem 1... wszystko możesz połaczyc na tych zaciśkach za pomoca blaszek przeykręcając do zacisków....
Podłączenie silnika trójfazowego w trójkąt

Pod tym linkiem masz wszystkie informację..
http://zwm.pb.bialystok.pl/instrukcje/et/cw5.pdf

Oceń post: + +1 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
Maly
Poziom 20
Poziom 20
Miasto: Łódź - Bełchatów
Dołączył: 30 Lip 2002
Posty: 972
Pomógł: 71
Ocena postów: 18
Maly
Poziom 20
Post#3 13 Sty 2007 15:24

Re: Podłączenie silnika trójfazowego w trójkąt


dokładnie tak jak wyżej, miernikiem identyfikujesz trzy cewki. końce tych cewek do początków następnych, połączenia zasilasz trójfazowo i silnik się kręci.
problem może być tylko z identyfikacją końców i początków kolejnych uzwojeń, kiedyś na elektrodzie widziałem sposób, ale nie mogę tego teraz znaleźć

właśnie znalazłem, przeczytaj posty marbac-a i kaz-a to do zidentyfikowania początków i końców uzwojeń
http://www.elektroda.pl/rtvforum/viewtopic.php?t=556312

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
bruno55
Poziom 10
Poziom 10
Miasto: krosno
Dołączył: 14 Lis 2006
Posty: 52
Pomógł: 1
Ocena postów: 1
bruno55
Poziom 10
Post#4 13 Sty 2007 15:26

Re: Podłączenie silnika trójfazowego w trójkąt


Musisz sprawdzić czy dobrze podłączone są przewody do przedstawionego złącza. Najlepiej miernikiem na omach, jeżeli nie masz miernika to bateryjka i żarówka. Sprawdź gdzie jest przejście tzn. gdzie zaświeci żarówka, i tak powinno świecić z środkowego rzędu po przekątnej do zacisków z prawej strony /wg. zdjęcia/ jeżeli tak jest to zewrzyj mostkami zaciski od środka złączki do prawej strony /tym razem górny środkowy do górnego prawego itd./ do jednej strony np. prawej podłącz zasilanie i ma być dobrze.Trochę to zawiłe ale myślę,że się połapiesz.

Oceń post: + 0 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
patrycjapati11
Poziom 11
Poziom 11
Dołączył: 10 Mar 2004
Posty: 66
Pomógł: 3
patrycjapati11
Poziom 11
Post#5 13 Sty 2007 16:34  Autor tematu

Re: Podłączenie silnika trójfazowego w trójkąt


Ok, znalazłem początki i końce kolejnych uzwojeń, połączyłem według indtrukcji (fot) i chyba coś jest nie tak bo bezpiecznik (S) wywala.

Podłączenie silnika trójfazowego w trójkąt

Oceń post: + 0 -
Powrót do góry
janhen
Poziom 18
Poziom 18
Dołączył: 19 Kwi 2003
Posty: 588
Pomógł: 29
Ocena postów: 8
janhen
Poziom 18
Post#6 13 Sty 2007 16:47

Re: Podłączenie silnika trójfazowego w trójkąt


Witam .Schemat ze sterowaniem stycznikowym z linku podanym przez kol.notoran nie dość że nie posiada kpl.oznaczeń zacisków uzwojeń silnika to na dodatek jest błędny,Styk stycznika trójkąta zwiera zaciski uzwojenia silnika oznaczone jako 1 i 2 w fazie L1.Pozostałe połączenia fazy L3 jest też nieprawidłowe Jeśli uzwojenie silnika nie jest uszkodzone czyli rezystancja izolacji międzi uzwojenia i każdym uzwojenie do masy jest większa niż 5 megaomów ,zmierzona miernikiem izolacji o napięciu pomiarowym 500V oraz brak jest zwarć w uzwojeniach to mozliwe jest że zamienione są początek i koniec uzwojenia jednej fazy silnika.Można to sprawdzić metodą prądu stałego .Trzeba podłączyć woltomierz analogowy(wskazówkowy) do zacisków uzwojenia 2 fazy.Do zacisków uzwojenia 1fazy podłączyć przez izolowane końcówki baterię 1,5 V przerywając przepływ prądu z baterii powoduję przez samoindukcję pojawienie się napięcia na zaciskach woltomierza .Tą próbę trzeba powtórzyć dla pozostałych faz bez zmiany biegunowości przyłączonej baterii.Odchylanie się wskazówki w tę samą stronę na zaciskach uzwojeń każdej fazy wskazuje początki i końce uzwojeń.W przypadku odwrotnego wychylenia trzeba zamienić końcówki tego uzwojenia.oczywiście te próby należy wykonać przy całkowicie odłączonym zasilaniu ii nie dotykać zacisków podczas prób.
Pozdrawiam

Oceń post: + +1 -
Powrót do góry
Google

Google Adsense
Google


Powrót do góry
jdjan1
Poziom 18
Poziom 18
Miasto: Banków, kościołów i marketów
Dołączył: 04 Maj 2005
Posty: 459
Pomógł: 116
Ocena postów: 35
jdjan1
Poziom 18
Post#7 13 Sty 2007 19:07

Re: Podłączenie silnika trójfazowego w trójkąt


Witam!

Cytat:
Ok, znalazłem początki i końce kolejnych uzwojeń, połączyłem według indtrukcji (fot) i chyba coś jest nie tak bo bezpiecznik (S) wywala.


Jakiej mocy silnik?, Jaki "S" (charakterystyka, prąd zadziałania)?

Na początek spróbuj połączyć w gwiazdę ( mostki w pionie na prawych lub lewych zaciskach - do drugich podłącz zasilanie). Jeżeli ruszy, to bezpieczniki niewłaściwe. Dobrze jest pomierzyć prądy w poszczególnych fazach (zbliżona symetria). Silnik oczywiście należy uruchomić bez obciążenia.

Pozdrawiam

Jan

P.S. Metoda podana w/g opisu Kolegi janhen jest nieprecyzyjna - nie zawsze gwarantuje prawidłowe wyznaczenie wyprowadzeń!
