 04 Feb 2007 22:09 Neony dla początkujących. |
|
|
|
Witam, widziałem już pełno tematów typu: jak zrobić neon? Jak to działa, co zrobić żeby mrygało. Postanowiłem zalożyć temat w którym wyjaśnie co i jak. Uważam że ten temat powinien zaspokojić osoby początkujące.
A więc co jest nam potrzebne?
:arrow: żel do usg (nie ma co panikować, jest dostępny w każdej aptece za 3-5zł, najlepiej przeźroczysty)
:arrow: klej typu superglu, kropelka (nie polecam patexfiksów, ośmiorniczek i innego typu droższych klejów)
:arrow: nożyczki
:arrow: źródlo zasilania (dwa paluszki 1,5v lub bateria płaska 4,5v*)
:arrow: 2 diody LED jasne
:arrow: izolacja termokurczliwa (termokurczki, takie rureczki które pod wplywem ciepła się kurczą... cena 1,5-2,5zł)

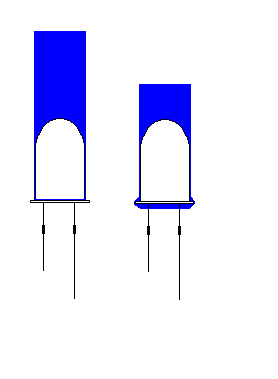

jak wiadomo diody maja różne średnice tak jak i termokurczki, możemy dobrać diody i termokurczki o tych samych średnicach lub termokurczki troszke większe. W zależności jak jakie średnice wybierzemy inaczej zakłada się termokurczkę
(dioda z prawej to dioda z większą termokurczką)
jak wiadomo czym większa średnica diody tym lepszy efekt. Ja używam diód o średnicy 3mm.
Kiedy mam już wszystkie elementy należy je jakoś złożyc :)
:arrow:Termokurczkę (kolor zależy od gustu) ucinamy na długość 7-12cm dla ledów 3mm w tedy jest ładny efekt
:arrow:z jednej strony wkładamy diodę (można ja przyklejić)
:arrow: neonik napełniamy żelem do usg
:arrow: z drugiej strony wcisnakmy diodę
(termokurczke napelniamy do konca żelem, nie ma sie co martwoć jak podczas wkładania drugiej diody żel wyplynie, wciskamy diode i wycieramy żel który wypłynie)
No to juz neonik mamy :D diody łaczymy tak + do + , - do - , i do zasilania :)
To jest najprostrzy neonik ;]

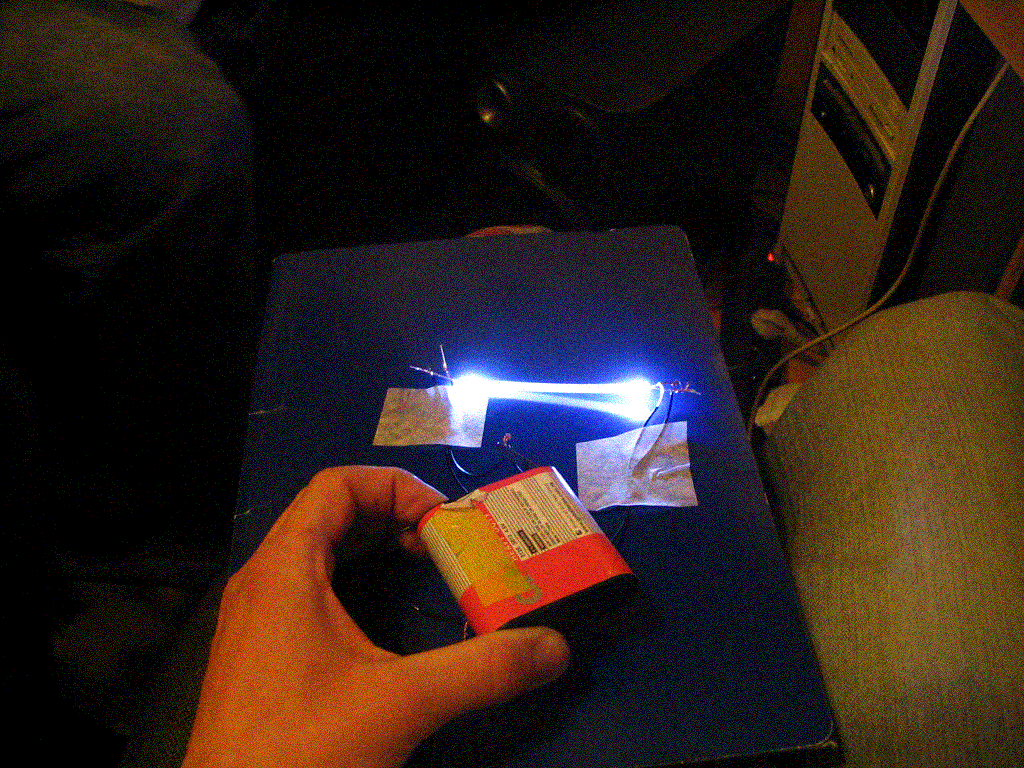

(białe diody, biała termokurczka)

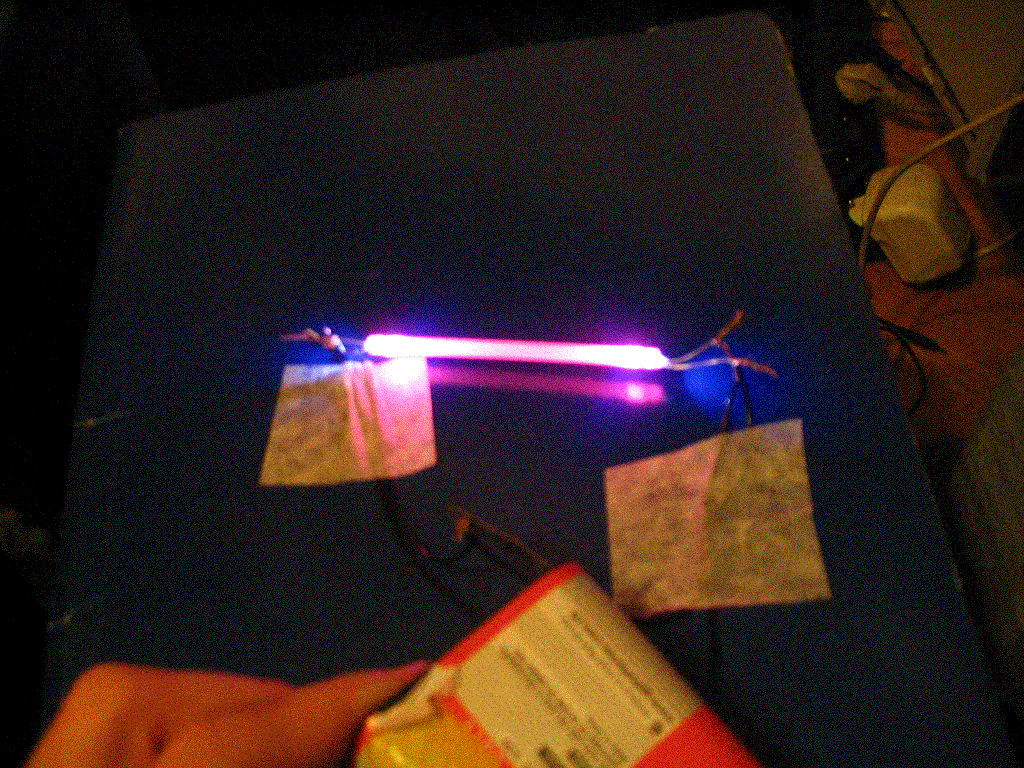

(białe diody, czerwona termokurczka)
Wszystko ładnie pięknie mamy neon, świeci ale jakoś tak nudno co by tu z nim zrobić...
:arrow: może w rytm muzyki??
:arrow: a może zapala sie jeden i gaśnie, potem następny i tak do 4 neonów?

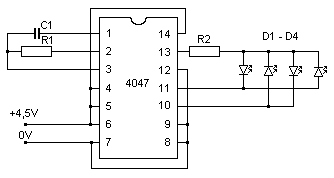

Wykaz elementów :
C1 : 220nF
R1 : 1M
R2 : 330
D1-D4 : LED
U1 : 4047
schematy są dla pojedyńczych LEDów lecz nie zaszkodzi dać dwóch równolegle iz robić z tego neonika :)
jeżeli są jakieś błędy proszę je poprawić ;]
*ja używam bateri 4,5v i neoniki działają. lecz diody nie są przystotowane do pracy pod takim napięciem poniewaz się wypalają. Należy zastosować odpowiedni opornik. Podaje linka do obliczania oporników
http://www.eres.alpha.pl/elektronika/readarticle.php?article_id=412
|
|
| Back to top |
|
 |
Google
|
| #
04 Feb 2007 22:09 |
|
|
|
|
|
| Back to top |
|
|
tomaha1
Poziom 17
Joined: 21 Apr 2006
Posts: 398
Location: Toruń
|
#2
04 Feb 2007 23:11 Re: Neony dla początkujących. |
|
|
|
Jaka długość jest maksymalna (czytaj: świecenie jest jeszcze efektowne)?
|
|
| Back to top |
|
|
Menimes
Poziom 21
Joined: 03 Aug 2004
Posts: 1313
Location: Bolesławiec
|
#3
04 Feb 2007 23:16 Re: Neony dla początkujących. |
|
|
|
wicked1989 zapomniales o rezystorach ograniczajacych prad diody ;)
|
|
| Back to top |
|
|
wicked1989
Poziom 9
Joined: 22 May 2005
Posts: 39
Location: łódź
|
#4
04 Feb 2007 23:16 Re: Neony dla początkujących. |
|
|
|
max 12 cm... lecz to już jest takie jak by wymuszone, w środku jest słabszy efekt i poprostu nie polecam... lepiej jak coś zrobic np dwa po 6cm i efekt bez zarzutów ;]
co do oporników racja :) już dopisałem wzmianke o nich ;]
|
|
| Back to top |
|
|
Armosus
Poziom 20
Joined: 29 Dec 2004
Posts: 837
Location: Goleniów
|
#5
05 Feb 2007 00:09 Re: Neony dla początkujących. |
|
|
|
Hmm termokurczki? Zawsze neonki jak ludzie robili to byly z przezroczystych wezykow, trzebaby to porownac...
A opis dosc przejrzysty i dobrze napisany.
|
|
| Back to top |
|
|
Nevon
Poziom 18
Joined: 02 Aug 2005
Posts: 556
Location: Warszawa
|
#6
05 Feb 2007 00:22 Re: Neony dla początkujących. |
|
|
|
w brew pozorom bardzo ciekawy temat i bardzo przystępnie opisany :) i super dodatki :)
przydały by się jeszcze filmiki z pokazem jak dany układ działa :)
i tutorial neonikowy jak znalazł :)
|
|
| Back to top |
|
|
matam
Poziom 10
Joined: 27 Jul 2004
Posts: 53
Location: Rybnik
|
#7
05 Feb 2007 00:23 Re: Neony dla początkujących. |
|
|
|
mozna wziasc wezyki na paliwo z starego motocyka ;)
a tak serio to ten patent jest dobry, ale na krotkie dystanse, chyba, ze zamontujesz diody wzdluz wezyka lub wezyk z diodami w wężu z żelem [widzialem tez takie modyfikacje i swiecily troche lepiej.
|
|
| Back to top |
|
|
lamer89
Poziom 18
Joined: 09 Nov 2005
Posts: 550
Location: TYCHY
|
#8
05 Feb 2007 01:10 Re: Neony dla początkujących. |
|
|
|
Zacznijmy od tego ze nazywanie tego neonem to herezja, poza tym juz conajmniej kilka podobnych "projektów", "urządzeń" (nie wiem jak nazwać ten badziew) zalega na tym forum.
|
|
| Back to top |
|
|
wicked1989
Poziom 9
Joined: 22 May 2005
Posts: 39
Location: łódź
|
#9
05 Feb 2007 02:09 Re: Neony dla początkujących. |
|
|
|
lamer89 wiem iz to nie jest prawdziwy neon, lecz takie cos cieszy wiele osob jest nie drogie i naprawde mozna sie z tym fajnie pobawic ;]
Co do działania układów i filmikow w ciagu 2 tygodni powinienem je dodac ;] [/tex]
|
|
| Back to top |
|
|
Cinek_as
Poziom 19
Joined: 26 Nov 2006
Posts: 636
Location: Gdańsk
|
#10
05 Feb 2007 02:39 Re: Neony dla początkujących. |
|
|
|
Ja uzywam rurki sylikonowej ale na żel do USG nie wpadłem :P
|
|
| Back to top |
|
|
Duch__
Poziom 22
Joined: 12 Dec 2004
Posts: 1948
Location: Opole
|
#11
05 Feb 2007 11:36 Re: Neony dla początkujących. |
|
|
|
| wicked1989 wrote: |
:arrow: a może zapala sie jeden i gaśnie, potem następny i tak do 4 neonów?
|
Ja na tym schemacie nie widzę 4 neonów tylko 2... gdzie w takim razie podpina się kolejne 2
|
|
| Back to top |
|
|
KanekS
Poziom 21
Joined: 23 Jul 2006
Posts: 1474
Location: Nowy Sącz
|
#12
05 Feb 2007 13:05 Re: Neony dla początkujących. |
|
|
|
Nom opis bardzo dobry, musze spróbować kiedys. :)
|
|
| Back to top |
|
|
wicked1989
Poziom 9
Joined: 22 May 2005
Posts: 39
Location: łódź
|
#13
05 Feb 2007 13:08 Re: Neony dla początkujących. |
|
|
|
Duch__ na tamtym schemacie nie widzisz zadnego neona ;] poniewaz diody zapalaja sie jedna po drugiej a jak wiadomo musza palic sie 2 diody, wiec wystarczy równolegle dac nastepne 4 diody
|
|
| Back to top |
|
|
djsimo
Poziom 12
Joined: 12 Apr 2003
Posts: 88
Location: Kraków
|
#14
05 Feb 2007 13:12 Re: Neony dla początkujących. |
|
|
|
Witam :-) bardzo fajny pomysł :-) mysle, że można by było przedłużyć 'neonka' stosując super jasne diody :-) co wy na to?
|
|
| Back to top |
|
|
Google
|
| #
05 Feb 2007 13:12 |
|
|
|
|
|
| Back to top |
|
|
wicked1989
Poziom 9
Joined: 22 May 2005
Posts: 39
Location: łódź
|
#15
05 Feb 2007 13:42 Re: Neony dla początkujących. |
|
|
|
ponieważ byly propozycje nakręcenia filmików jak działają dane układy dzisiaj znalazłem jeden który można wykorzystać.
Tu jest filmik jak działa układ:
http://www.wrzuta.pl/film/7gAEhHPGS7/obraz_012
Tutaj schemat:
schemat jest na 3 diody, ja zrobiłem go na 5, zamias tranzystorów bc108 uzyłem bc548. Układ działa jak widać ja filmiku, można go jednak zmienić... dać inną wartość kondensatorów i wszystko będzie szybciej śmigac ;] dodaje tez iz diody uzyte w tym ukladzie nie sa super jasne, tylko najtansze czerwone po 25gr (dodaje jeszcze 2 fotki jak wygląda zlutowany układ)
(to iz lutowanie musze trenowac to wiem)
co do zastosowania super jasnych diód... możliwe iż efekt będzie lepszy, ja wszedłem poprostu do elektronika popatrzylem i ponieważ budzet byl ograniczony wziolem najasniejsze diody po 1zł :)
|
|
| Back to top |
|
|
Google
|
| #
05 Feb 2007 13:42 |
|
|
|
|
|
| Back to top |
|
|
kaczor91
Poziom 13
Joined: 03 Sep 2005
Posts: 118
Location: Gdańsk
|
#16
05 Feb 2007 15:31 Re: Neony dla początkujących. |
|
|
|
Ja zrobiłem sobie podświetlenie na klawiaturę na takiej zasadzie, ale zamiast termokurczki użyłem słomki (takiej do picia). A o żelu do USG nie pomyślałem, dzięki za pomysł :D.
|
|
| Back to top |
|
|
Damian_Max
Poziom 10
Joined: 13 Feb 2006
Posts: 46
Location: Sulejów
|
#17
05 Feb 2007 17:03 Re: Neony dla początkujących. |
|
|
|
Siemka,
zgodze sie z kolegami wyżej, sam także jakiś czas temu robiłem takie 'neonki', ale nie wpadłem na taki pomysł by wypełnić je żelem USG, myślałem o silikonie bezbarwnym, ale nie miałem takowego pod ręką i zostawiłem puste, ale chya je przerobie na takie z żelem :).
Pozdro.
|
|
| Back to top |
|
|
boniek_1987
Poziom 2
Joined: 13 Feb 2006
Posts: 3
Location: Bytom>>Sojcze
|
#18
05 Feb 2007 17:22 Re: Neony dla początkujących. |
|
|
|
Ja juz takie cos robilem tyle ze z przezroczystymi rurkami : ]
a zamiast zelu usg uzywalem zelu do wlosow xD Problemy byly tylko 2 :
a. zel wysychal
b. albo w srodku robily sie banki powietrza i swiatlo czasem nie dochodzilo do srodka ; ]
|
|
| Back to top |
|
|
Sebastianolek
Poziom 12
Joined: 20 Dec 2006
Posts: 85
Location: Paryż
|
#19
05 Feb 2007 17:44 Re: Neony dla początkujących. |
|
|
|
Witam!!
Ja bym tego nie nazwał neonkiem tylko jakimś zwykłym światelkiem, bo w prawdziwych neonach jest gaz a nie jakiś żel USG i światło sie rozchodzi na całą długośc neona. A tak poza tym to ten "neonek" jest dla dzieci z 3 klasy podstawowej.
P.S. Ten projekt co zamiescił tu wicked1989 jest o wiele lepszy.
Pozdro
|
|
| Back to top |
|
|
pier
Poziom 18
Joined: 26 Mar 2006
Posts: 533
Location: Biłgoraj
|
#20
05 Feb 2007 17:49 Re: Neony dla początkujących. |
|
|
|
Ja bym użył laski kleju (takiego do pistoletu na gorąco). Niedawno coś takiego zrobiłem. Wydłubałem z jednej strony otwór włożyłem diodę RGB i podłączyłem pod attiny2313, nawet nieźle to wygląda. W procesorze jest program który zmienia płynnie barwy.
|
|
| Back to top |
|
|
kmx4
Poziom 12
Joined: 06 May 2003
Posts: 89
Location: Kalisz
|
#21
05 Feb 2007 17:52 Re: Neony dla początkujących. |
|
|
|
Ja neonki na początku robiłem z przezroczystych, obudów od długopisów (takie za 1zl) i wypełniałem je żelem USG (stara metoda, żel do tej pory mam). 2 diody po obu stronach, oczywiście sklejone szczelnie klejem aby żel nie wysychał (tak jak koledze wyżej) i gotowe.
Później poszedłem dalej i zamiast długopisów brałem takie długie plastikowe rurki puste w środku od zasłaniania żaluzji, (kto je ma to wie, o co chodzi) podobne do długopisów. Można było sobie je dociąć na zadaną długość, ponieważ one były bardzo długie.
Szczerze... Ameryki to ty nie odkryłeś
Do tego jeszcze koszulki termokurczliwe (to co nazywacie "termokurczki", tudzież "izolacja termokurczliwa"), które w ogóle nie są przezroczyste... no comment
P.S. Ciekawe efekty wychodzą, gdy przed napełnieniem rurki żel który jest w butelce wstrząśnie się trochę i powstaną maleńkie bąbelki.
|
|
| Back to top |
|
|
Karol966
Poziom 22
Joined: 30 Jul 2006
Posts: 1501
Location: Obecnie Poznań
|
#22
05 Feb 2007 17:54 Re: Neony dla początkujących. |
|
|
|
no no, ciekawy pomysł z tym żelem, mnie interesuje podświetlenie samochodu,głównie wnętrza, ciekawe ile litrów żelu i ile diod bym na to zużył, zrobiłbym to z większych diod (z allegro pakowane po 100 sztuk) i wszystko w wąż ze sklepu rolniczego ośr 1cm i co kawalek dioda, możeby to jakoś wyglądalo, ale pewnie nic z tego bo w najbliższej aptece pewnie nie mają żelu:-D taka wiocha
|
|
| Back to top |
|
|
Paweł007
Poziom 19
Joined: 25 Jan 2006
Posts: 691
|
#23
05 Feb 2007 18:02 Re: Neony dla początkujących. |
|
|
|
temat był już taki w DIY więc drugi raz taki sam zakładać jest bez sensu.
Neon tak dla sprostowania to jest gaz w szklanej rurce świecący pod wplywem prądu a nie żel usg w wężyku od zbiornika paliwa..
moim zdaniem to skasować to i tyle
A tak na marginesie to prawie to samo opisałem w temacie już istniejącym więc szukać też trzeba umieć.
(nieczytałęm postów wyżej)
|
|
| Back to top |
|
|
Sebastianolek
Poziom 12
Joined: 20 Dec 2006
Posts: 85
Location: Paryż
|
#24
05 Feb 2007 18:02 Re: Neony dla początkujących. |
|
|
|
No dobra rozumniem pod biurko ale do samochodu :| przeciesz to jest niepraktyczne. Jedziesz a tu Ci jakiś kabel zaczyna wisiec i dioda z kawałkiem rurki a potem się dziwic ze tyle wypadków jest ;) i do tego wszystko poklejone na taśme ;):D Albo jak ktoś z tobą wsiada do samochodu to mówisz pomału bo coś ruszysz i wszystko zacznie wystawac ;)
|
|
| Back to top |
|
|
bartek18150
Poziom 5
Joined: 02 Oct 2006
Posts: 12
Location: Mojsławice
|
#25
05 Feb 2007 19:58 Re: Neony dla początkujących. |
|
|
|
Co do samej konstrukji to neon to to nie jest, jednak fajnie swieci!!! W samochodzie?? Hymmm mozna by sprubowac, moze zdac egzamin, jesli to ladnie "opakujesz" i dasz pozdne diody to kto wie...
|
|
| Back to top |
|
|
Hartkor666
Poziom 4
Joined: 21 Jan 2007
Posts: 9
Location: Kalwaria
|
#26
05 Feb 2007 20:50 Re: Neony dla początkujących. |
|
|
|
Bardzo pomysłowe daje 10/10 :) :D
|
|
| Back to top |
|
|
Google
|
| #
05 Feb 2007 20:50 |
|
|
|
|
|
| Back to top |
|
|
Walu
Poziom 5
Joined: 24 Dec 2006
Posts: 14
|
#27
05 Feb 2007 21:00 Re: Neony dla początkujących. |
|
|
|
a gdzie mozna kupić takie termokurczki??
Jak ktoś jest z rzeszowa to moze jakiś adres?? albo nazwa sklepu?
|
|
| Back to top |
|
|
Adamo23
Poziom 2
Joined: 30 Aug 2006
Posts: 3
Location: TG
|
#28
05 Feb 2007 21:47 Re: Neony dla początkujących. |
|
|
|
Koszulki termokurczliwe kupisz w prawie każdym sklepie elektronicznym, ale w razie czego można zrobić ze słomek do picia. Efekt też wychodzi ok. Ale sprawdza się tylko na prostym odcinku. Ciężko ze słomki czy termokurczki zrobić neon okrągły.
|
|
| Back to top |
|
|
Mje3sław
Poziom 13
Joined: 28 Oct 2006
Posts: 135
Location: Dębica
|
#29
05 Feb 2007 23:22 Re: Neony dla początkujących. |
|
|
|
W Rrzeszowie jest dobry sklep na W. Pola. Kup sobie laskę kleju termoplastycznego, bo z niej "neonki" wychodzą lepsze i prościej je zrobić.
|
|
| Back to top |
|
|
marcinasss
Poziom 10
Joined: 05 Mar 2006
Posts: 50
Location: Gniezno
|
#30
05 Feb 2007 23:29 Re: Neony dla początkujących. |
|
|
|
Witam.
Ja robiłem takie "neony" z pleksy i nawet ładnie świecą. Pleksę można wypolerować by była przezroczysta lub wyszlifować drobnym pilnikiem przez co ma mleczny kolor. Można też spiłować krawędzie lub ponacinać, przez co "neon" ciekawie wygląda, gdy się świeci.
Oczywiście te moje "neony" nie są w kształcie rurki tylko prostopadłościanu, no ale jak ktoś lubi bawić się pilnikiem to może zrobić sobie rurkę.
Daje kilka fotek i przepraszam za kiepską jakość.
Pozdrawiam.
|
|
