#541 18 Mar 2010 18:12

Re: Próba adaptacji LCD od laptopa do PC

DS90LV019
SN65LVDS104
SN65LVDS105
Albo wejdz na stronę TME i wpisz w wyszukiwarkę "LVDS".

maveric.pl
Poziom 9

Joined: 29 Aug 2008
Posts: 36
Location: Koło

#542 19 Mar 2010 09:54

Re: Próba adaptacji LCD od laptopa do PC

Znalazłem na Allegro sterownik. Dzwoniłem do Sprzedawcy, taka zabawka jaka ma za 50zł z przesyłką powinna wysterować matryce 15,4. Testował na 15-tkach w 4:3, w zestawie do przelutowania złącze 30pin występujące przy matrycach 15,4 wiec zobaczymy :)

Coraz bliżej ramka, która nie zajmie mi cennego miejsca na stole :)
Kolego Atom1477 dziękuję za listę modeli, porównam ją z tym co ma ten Allegrowicz :)

atom1477
Poziom 25

Joined: 14 Jul 2005
Posts: 6596

#543 19 Mar 2010 11:59

Re: Próba adaptacji LCD od laptopa do PC

Allegrowicz nie ma układów tylko gotowe urządzenia. Więc co tu porównywać?
Z takim układem konwertera TTL-->LVDS do podłączenia LCD do złącza D-SUB jeszcze daleka droga więc może ten konwerter z allegro będzie najlepszym rozwiązaniem.

Google

Google Adsense

# 19 Mar 2010 11:59

johnson255
Poziom 15

Joined: 31 Mar 2006
Posts: 257
Location: Goleniów

#544 30 Mar 2010 00:54

Re: Próba adaptacji LCD od laptopa do PC

Witam
Posiadam Matryce HLD1026-026110 Hosiden w googlach nie ma za wiele na ten temat. Szukałem pdf-a z podłaczeniem pod VGA ale nic, znalazłem tylko strone http://www.pchub.com/uph/model/0--8483-1/HLD1026-026110-parts.html na której jest zdjęcie matrycy z tyłu od strony złącza 31 pin, wydaje mi sie że jest to złącze TCX3169 ale nie jestem pewien nie wiem nawet jak z rozpiską pinów do złącza bo może po tym można by się dowiedzieć jakie sygnały gdzie. Na płytce od elektronice znajduje sie mikrokontroler NEC JAPAN R2-722329 9510M5004 [nie wiem które to inicjały a które to kody firmowe]. Jeżeli wie ktoś jak to podłączyć to bardzo proszę o pomoc ;]
Dziękuję i pozdrawiam.

tadzik-m
Poziom 2

Joined: 18 May 2008
Posts: 3

#545 02 Jun 2010 12:59

Re: Próba adaptacji LCD od laptopa do PC

dzien dobry ja mam matryce lcd i chciałem sie wpiac do Pc a Pc mam w aucie tylko mi potrzeba matryca akurat taka jak mam

podaje dane

lcd lk15409009704250801601

mm7129514645-zs0300
au optronics
b154ew04 v.b
mdae in china

tylko szukac fachowców a nie ignorantów co pisza ze nie da sie

raczek3
Poziom 19

Joined: 11 Dec 2007
Posts: 656
Location: Kazimierz Dolny

#546 10 Sep 2010 23:27

Re: Próba adaptacji LCD od laptopa do PC

Witam, zastanawiam się czy da się podłączyć matryce Torisan TM121SV-02L07
znalazłem notę katalogową ale nie wiem jakie sygnały ze złącza vesa podłączyć do pinów opisanych w nocie jako Receiver
Link do noty.
Proszę o pomoc. Pozdrawiam

aristot
Poziom 13

Joined: 15 Mar 2004
Posts: 142

#547 05 Oct 2010 13:02

Re: Próba adaptacji LCD od laptopa do PC

Witam
Dołączam się do tematu. Mam matrycę z laptopa Compaq. Symbol matrycy to LM-BE53-22NEK. Zastanawiam się nad podłączeniem tej matrycy do jakiegoś ARM-a. Prześledziłem cały wątek ale nigdzie nie znalazłem informacji jak nią sterować. Mam tylko opis wyprowadzeń. Czy ktoś wie może na jakim sterowniku chodzi ta matryca ewentualnie jakieś noty aplikacyjne mile widziane.

raczek3
Poziom 19

Joined: 11 Dec 2007
Posts: 656
Location: Kazimierz Dolny

#548 05 Oct 2010 14:27

Re: Próba adaptacji LCD od laptopa do PC

Do ARM-a? Raczej ci się to nie uda, ale do VESY już tak Link

aristot
Poziom 13

Joined: 15 Mar 2004
Posts: 142

#549 05 Oct 2010 16:50

Re: Próba adaptacji LCD od laptopa do PC

OK, źle się wyraziłem.
Chodziło mi o to że nie chcę podpinać matrycy do PCta przez stare karty graficzne tylko chcę wykorzystać ją w całkowicie odrębnym projekcie opartym o mikrokontrolery. Jeżeli ARM nie wyrobi (jak twierdzi przedmówca) to wykonam prostą kartę grafiki na FPGA. To jest jednak w tym momencie bez znaczenia. Potrzebuję teraz informacji jak wyglądają przebiegi na poszczególnych liniach. Sekwencja zapisu odczytu itp. Jeśli ktoś dysponuje notą katalogową to byłbym wdzięczny. Ewentualna informacja o jaki driver oparta jest ta matryca też byłaby pomocna.

upanie
Poziom 17

Joined: 26 Aug 2004
Posts: 392
Location: Wyszków

#550 05 Oct 2010 21:02

Re: Próba adaptacji LCD od laptopa do PC

Większość matryc pracuje tak samo. Popatrz sobie na inne matryce, które mają takie same piny i możesz śmiało założyć, że w Twojej jest tak samo.
Poza liniami danych jest jeszcze zegar pikseli, zegar linii, i zegar ramki. To takie wolne tłumaczenie. Sterowanie jest banalnie proste, w DUŻEJ ogólności wygląda to tak, że wsuwasz cały wiersz pikseli taktując zegarem pikseli a gdy już cały wrzucisz to wykonujesz cykpyka zegarem linii (wiersza) i wsuwasz kolejną linię (wiersz) i tak w kółko aż zakończysz cały jeden obraz. Wtedy cykpykasz zegarem ramki i zaczynasz całą sekwencję od nowa i tak powiedzmy 70 razy na sekundę :)
To jest baaaardzo ogólny opis może się nie zgadzać precyzyjnie z Twoją matrycą ale zarys już masz.

atom1477
Poziom 25

Joined: 14 Jul 2005
Posts: 6596

#551 05 Oct 2010 21:52

Re: Próba adaptacji LCD od laptopa do PC

Albo daj LPC2478 i on to załatwi sprzętowo.

aristot
Poziom 13

Joined: 15 Mar 2004
Posts: 142

#552 06 Oct 2010 08:48

Re: Próba adaptacji LCD od laptopa do PC

Dzięki za opis.
Na płycie lapka znalazłem układ SPC8106F, który sterował tą matrycą. Obok niego stoi MT4C16257 czyli kostka pamięci 256kx16. Zamierzam wykorzystać te układy w projekcie. Ewentualnie mogę spróbować tego LPC2478. Dam znać jak coś ruszy.

shimaxp
Poziom 3

Joined: 17 Oct 2010
Posts: 5

#553 17 Oct 2010 15:13

Re: Próba adaptacji LCD od laptopa do PC

maveric.pl wrote:

Czytam wasze wypowiedzi i nie widzę by ktoś próbował podłączyć matrycę 15,4 AUO b154ew01 do wyjścia D-SUB.

Witam, mam podobn,a matrycę tylko model w04 v.2 i chciał bym ją wykorzystać do tabletu LCD, szukam do niej kontrolera dla DVI

Quote:

czy te piny będą również tak samo ułożone w moim panelu?

raczek3
Poziom 19

Joined: 11 Dec 2007
Posts: 656
Location: Kazimierz Dolny

#554 14 Jan 2011 21:51

Re: Próba adaptacji LCD od laptopa do PC

Witam, może już ktoś coś wie na temat pinologi tej matrycy
Torisan TM121SV-02L07 o którą pytałem kilka postów wyżej?

kitor
Poziom 22

Joined: 31 Jul 2005
Posts: 2346
Location: Wieluń

#555 15 Jan 2011 00:52

Re: Próba adaptacji LCD od laptopa do PC

@raczek3

Zapomnij, to LVDS. Do VFC podejdą tylko matryce RGB, i to VGA.

Google

Google Adsense

# 15 Jan 2011 00:52

Faraonix
Poziom 3

Joined: 09 Apr 2006
Posts: 6

#556 01 Sep 2011 23:58

Re: Próba adaptacji LCD od laptopa do PC

Witam.
Mam matryce z HP Pavilion DV1000 - wzasadzie calego lapka w czesciach
Czy da sie to jakos podlaczyc do PC uzywajac jakis konwerterow ?
Na ebay jest tego sporo tylko czy ktorys sensowny ?
Klapa w ktorej jest matryca ma jakas wtyczke ktora byla wpinana w plyte, czy to typowe zlacze czy tylko HP i trzeba kombinowac z podlaczeniem do konwertera ?

johnson255
Poziom 15

Joined: 31 Mar 2006
Posts: 257
Location: Goleniów

#557 14 Sep 2011 11:12

Re: Próba adaptacji LCD od laptopa do PC

Witam

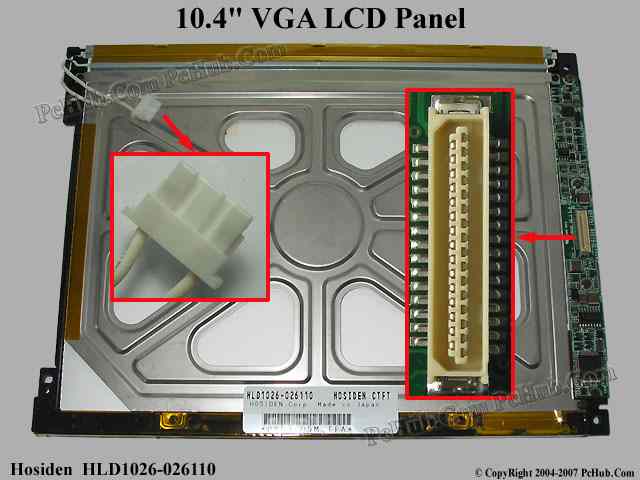

Posiadam Matryce HLD1026-026110

Hosiden w googlach nie ma za wiele na ten temat. Szukałem pdf-a z podłaczeniem pod VGA ale nic, znalazłem tylko strone http://www.pchub.com/uph/model/0--8483-1/HLD1026-026110-parts.html na której jest zdjęcie matrycy z tyłu od strony złącza 31 pin, wydaje mi się że jest to złącze TCX3169 ale nie jestem pewien, nie wiem nawet jak z rozpiską pinów do złącza bo może po tym można by się dowiedzieć jakie sygnały gdzie mają być podłączone. Na płytce od elektroniki znajduje się mikrokontroler NEC JAPAN R2-722329 9510M5004 [nie wiem, które to inicjały, a które to kody firmowe]. Jeżeli wie ktoś jak to podłączyć to bardzo proszę o pomoc ;]
Dziękuję i pozdrawiam.

tarasow
Poziom 10

Joined: 17 Nov 2008
Posts: 51
Location: http://mas-therapy.pl/

#558 15 Dec 2011 14:26

Re: Próba adaptacji LCD od laptopa do PC

Witam,
posiadam matrycę Sharp Lq133x1lh63

Długo szukałem sposobu żeby wykorzystać ją jako monitor, ekran od kamery monitoringu lub tv.

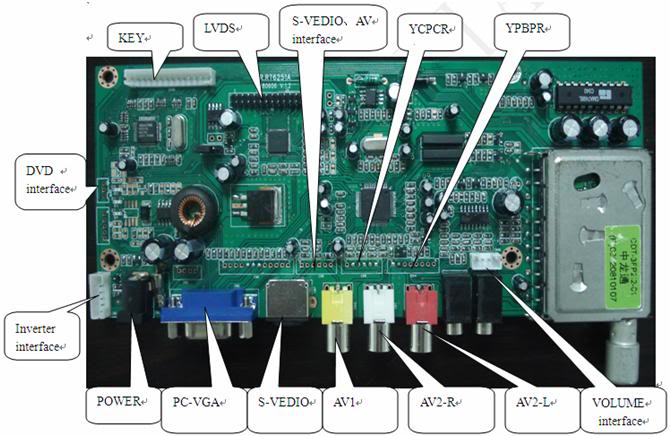

Znalazłem na ebayu sprzedawcę z Chin, który oferuje kontrolery lvds różnego typu, mi polecił taki:

Po wysłaniu datasheeta otrzymałem odpowiedź, że tego modelu nie podłączali ale mogę spróbować bo opierają się na podobnych i datasheet.
Kosztuje to $38
Package include: a LCD Controller Board; an Inverter; a Keypad ; a remote controller and necessary cables.

Czyli jakby wszystko czego do szczęścia potrzeba. W Polsce nie ma czegoś takiego.

Chipset----------------------- RTD2025L
Panel interface-------------- Double LVDS
Input signal------------------ PC-RGB/AV/YPbPr/SV/TV/DVD
Audio output----------------- 2*2W
Max Panel Resolutions---- 1440*900
TV System------------------- PAL/SECAM/NTSC
OSD language-------------- Chinese/English/French/Germany/Korean…
Power supply--------------- +12V/ standby<1W
Voltage to panel------------ +3.3V/5V/12V/18V
Current to panel------------ 3A
Other------------------------- Support internal 5V or 12V power board,
-------------------------------- Support the panel with two different voltage,
-------------------------------- Support remote control

Ktoś już to opisał na elektrodzie?
Co o tym myślicie?Proszę o opinie.

Pozdrawiam, Jakub.
