Witam!

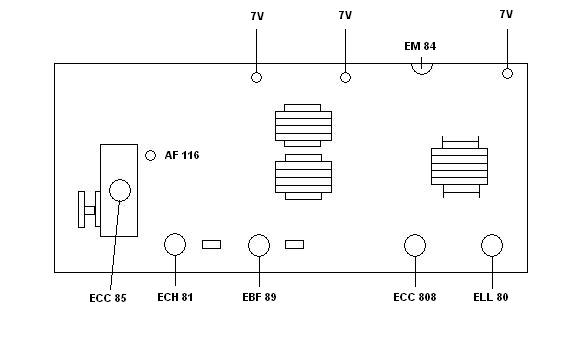

Poszukuję schematu do radioodbiornika Quelle Simonetta. Niestety nie mogę podać dokładnego modelu (na chwilę obecną - cały czas szukam tego modelu w internecie), ponieważ wszelkie napisy na obudowie są bardzo mało czytelne. Jedyne co wiem o tym radiu to to, że zawiera ono lampy: ECC 85, ECH 81, EBF 89, ECC 808, ELL 80, EM 84 oraz AF 116. Udało mi się również odczytać z tylnej ścianki schemat montażowy chassis, który dołączyłem poniżej.
Oprócz braku dwóch lamp (EBF 89 i ECC 808) radio jest kompletne i dla tego chciałbym je "reanimować".
| Filesize: |
17.33 KB |
|
|
|
| Back to top |
|
 |
Google
|
| #
25 Sep 2003 13:47 |
|
|
|
|
|
| Back to top |
|
|
ZawaD
Poziom 12
Joined: 15 Mar 2002
Posts: 94
Location: Szczecin
|
#2
25 Sep 2003 15:21 Quelle Simonetta |
|
|
|
Po dokładniejszym oczyszczeniu chassis, udało mi się odczytać numer (najprawdopodobniej model) W 324. Na "płycie" czołowej radia jest również napisane "MULTIPLEX". Mam nadzieję, że to może komuś pomoże w odgadnięciu co to za radio i może wtedy ktoś z Was będzie miał interesujący mnie schemat.
Pozdrawiam
|
|
| Back to top |
|
|
Google
|
| #
25 Sep 2003 15:21 |
|
|
|
|
|
| Back to top |
|
|
Vault Dweller
Poziom 21
Joined: 31 Mar 2003
Posts: 1404
Location: Łódź
|
#3
25 Sep 2003 20:21 Re: Quelle Simonetta |
|
|
|
1. Nie pisz dwóch postów jeden pod drugim- do tego służy przycisk Zmień.
2. Może jakieś zdjęcia tego radia lub linki do nich?
3. Spróbuj poszukać w Google, www.fonar,com.pl albo www.cidernet.pl/~ecc.
|
|
| Back to top |
|
|
Google
|
| #
25 Sep 2003 20:21 |
|
|
|
|
|
| Back to top |
|
|
ZawaD
Poziom 12
Joined: 15 Mar 2002
Posts: 94
Location: Szczecin
|
#4
25 Sep 2003 22:31 Re: Quelle Simonetta |
|
|
|
Starałem się, przed rozpoczęciem tego tematu, zdobyć zdjęcie tego radia. Przeszukiwałem na Google i nie znalazłem niestety tego modelu. Dlatego przerysowałem widok chassis z tylnej płyty, ale to chyba jednak nie wystarczy.
Jeśli chodzi o www.fonar.com.pl, to od dwóch dni niestety nie mogę się dostać na tą stronkę, a zależy mi trochę na czasie (na www.cidernet.pl/~ecc też nic nie znalazłem).
Dzięki za odpowiedź i jeśli zna ktoś jeszcze jakieś linki, gdzie mógłbym poszukać, to byłbym wdzięczny.
Pozdrawiam
P.S.: Właśnie dzisiaj udało mi się dostać wreszcie na www.fonar.com.pl - niestety tutaj też nic nie znalazłem :?
Pozdrawiam
|
|
| Back to top |
|
|
studisat
Poziom 21
Joined: 08 May 2003
Posts: 1285
Location: Łódź
|
#5
28 Sep 2003 20:04 Re: Quelle Simonetta |
|
|
|
Wiec tak. Multiplex oznacza ze ma wbudowany stereodekoder. Multipleks oznacza sposob kodowania stereo (obecnie obowiazujacy w Europie i w POlsce). Sterodekoder zbudowany na tranzystorach germanowych. 2 lub trzy i zapewnie niewiele odbiega o dtych stosowanyc w pierszych polskich odbiornikach tranzystorowych. Zamiana na scalak ma jedna wade uklady ze garmanowymi byly zaislane ujemnym napiecie zasilania. Ale przejscie na stereodekoder PLL moze dac korzysci w jakosci stereofonii.
Glowica UKF - ECC85 - w zasadzie one niczy sie nie rozna. Tylko sposob stojenia, ew. rozne metody neutralizacji. Glowny tron rozwiazanie jest identyczny we wszystkich konstrukcjach.
Wzmacniacz - dwa stopnie koncowe to dwie pentody mocy w jednej bance ELL80. Co tu mowic - karta katologowa i po klopocie.
Przedwzmacniacz to lampa ECC808. To byla nowoczesna podwojan trioda o duzym wzmocnieniu. Pewnie po jednej polowce tej lampy na kanal.
Reszta bedzie niemalze podobna do innych ukladow. Roznice moga byc minimalne.
|
|
| Back to top |
|
|
ZawaD
Poziom 12
Joined: 15 Mar 2002
Posts: 94
Location: Szczecin
|
#6
28 Sep 2003 23:02 Re: Quelle Simonetta |
|
|
|
Dziekuje serdecznie za odpowiedź i wskazówki. :)
Pozdrawiam
ZawaD
|
|
| Back to top |
|
|
Google
|
| #
28 Sep 2003 23:02 |
|
|
|
|
|
| Back to top |
|
|
Guest
Poziom 10
|
#7
25 Aug 2005 17:34 Re: Quelle Simonetta |
|
|
|
Mam pytanie ile takie radio może kosztować... chodzi mi o przybliżoną cenę :| Z góry dziękuję za odpowiedź :D
|
|
