Rozszerzanie zakresu prądowego stabilizatora - zadanie

10 Mar 2007 13:12 CAcackoarek
  • #1 10 Mar 2007 13:12
    cackoarek
    Level 25  
    Helpful post? (0)
    Witam

    Dostałem na laboratorium zadanie tego typu:

    Quote:

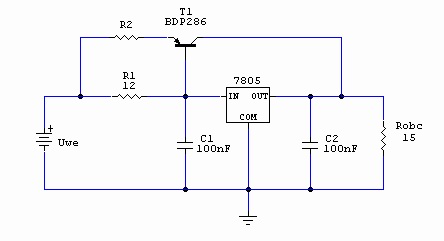

    Obliczyć wartość rezystancji R2 zakładając, że tranzystor BDP286 zaczyna przewodzić kiedy prąd wejściowy układu scalonego (pin 1 - 7805) jest równy około 150 mA.


    Rozszerzanie zakresu prądowego stabilizatora - zadanie

    Proszę o sprawdzenie mojego toku myślenia i poprawienia mnie jeśli zrobiłem błąd:

    1) Skoro IR1≈IPIN 1=150mA to wywoła to spadek napięcia na R1 równy UR1=0,15A•12Ω=1,8V

    2) Jako że rezystancja obciążenia ROBC=15Ω zaś napięcie stabilizacji ma wynosić 5V - to stąd wynika, że IOBC=0,33A

    3) Zakładając że prąd wejścia stabilizatora IWEJŚCIA ≈ IWYJŚCIA=150mA to prąd kolektora tranzystora wynosić będzie:
    IC T1=IOBC-ISTABILZATORA=0,33A-0,15A=0,18A

    4) Aby tranzystor T1 był w stanie aktywnym na jego złączu baza-emiter musi być 0,6-0,7V. Wynika stąd że napięcie na poszukiwanym rezystorze R2 musi wynosić UR2=UR1-UB-E T1=1,8V-0,7V=1,1V

    5) W związku z tym prąd kolektora tranzystora T1 równy w przybliżeniu prądowi emitera nie może wywołać większego spadku na R2 niż 1,1V bo to wyprowadzi tanzystor z pracy aktywnej i układ przestanie działać poprawnie:
    a więc R2•IC T1<1,1V

    stąd: R2<6,1Ω

    Wydaje mi się że należałoby uwzględnić jeszcze prąd bazy który również płynie przez R2. No i nie wiem czy jeszcze gdzieś wsp. β tranzystora nie trzebaby użyć aby wynik był dokładniejszy. Jak myślicie?

    Prosiłbym o uwagi. Za sensowną pomoc odwdzięczę się.
  • Helpful post
    #2 10 Mar 2007 15:45
    Marian83
    Level 20  
    Helpful post? (0)
    Wychodzi na to ze wszystko jest dobrze w Twoim rozumowaniu.
  • Helpful post
    #3 10 Mar 2007 15:58
    jony
    Specjalista elektronik
    Helpful post? (0)
    Obliczenia są poprawne i nie trzeba przeprowadzać dokładniejszych obliczeń.
    Bo i tak nie znasz dokładnej wartości bety czy Ube.
    I prąd płynący przez R1 będzie mniejszy od 0.15A o prąd bazy T1
    I punkt piąty jest błędny, jak dasz większy rezystor R2 to po prostu wzrośnie prąd wejściowy stabilizatora. I tranzystor dalej będzie przewodził
  • #4 10 Mar 2007 21:25
    cackoarek
    Level 25  
    Topic author Helpful post? (0)
    jony wrote:
    I prąd płynący przez R1 będzie mniejszy od 0.15A o prąd bazy T1. I punkt piąty jest błędny, jak dasz większy rezystor R2 to po prostu wzrośnie prąd wejściowy stabilizatora. I tranzystor dalej będzie przewodził


    :) Rzeczywiście. Po prostu wtedy potrzebny będzie większy prąd IR1 aby "uaktywnić" działanie tranzystora. Przeoczyłem to.

    Zasada działania ogólnie jest bardzo prosta tylko bałem się niuansów jeśli chodzi o ten układ i nie chciałem się dać zaskoczyć przez prowadzącego.

    Ale dzięki Wam wszystkim za pomoc. "Pomógł" się należy.
