| Author |
Message
|
Tomasz.W
Poziom 22
Joined: 28 Oct 2004
Posts: 2102
Location: Gdańsk - Nordkapp
|
 #91
29 Sep 2011 18:33 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
| labo wrote: |
| ....na jakich wzmacniaczach LM ostatecznie go uruchamialiście.... |
Nie pamiętam, muszę zerknąć.
edit
Właśnie zerknąłem, siedzi sobie tam najzwyczajniejszy LM358. Nie byłem pewien co zostało w urządzeniu ponieważ sprawdzałem działanie na kilku różnych układach.
| labo wrote: |
| ....co myślicie o zastosowaniu zamiast 1SS99 naszych AAP120?... |
Ja wstawiłem BAT85.
|
|
| Back to top |
|
 |
labo
Poziom 11
Joined: 21 Jan 2006
Posts: 77
|
#92
30 Sep 2011 22:26 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
Będę bardzo wdzięczny za sprawdzenie.
Czy pamiętasz, czy jakoś ustawiałeś fusebity?
|
|
| Back to top |
|
|
labo
Poziom 11
Joined: 21 Jan 2006
Posts: 77
|
#93
31 Oct 2011 21:26 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
Trafiłem gdzieś na wiadomość aby płytkę części cyfrowej "koniecznie" wykonać na laminacie dwustronnym.
Na jakich laminatach robiliście?
|
|
| Back to top |
|
|
Tomasz.W
Poziom 22
Joined: 28 Oct 2004
Posts: 2102
Location: Gdańsk - Nordkapp
|
#94
01 Nov 2011 15:33 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
| labo wrote: |
| ...Trafiłem gdzieś na wiadomość aby płytkę części cyfrowej "koniecznie" wykonać na laminacie dwustronnym... |
A to dlaczego ?
| labo wrote: |
| ...Na jakich laminatach robiliście?... |

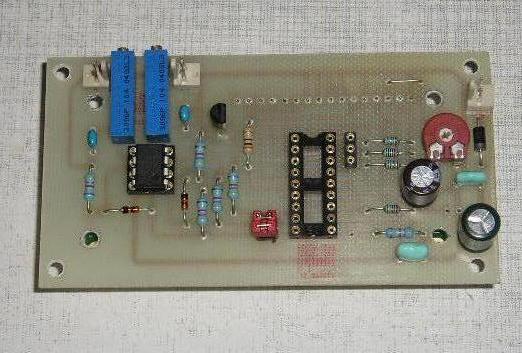

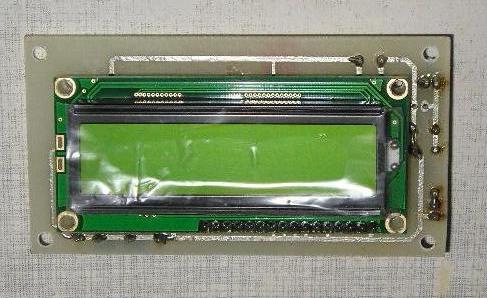

Pierwszy lepszy jaki wpadł mi w ręce. Płytkę mam jednostronną, robioną tak że wyświetlacz jest montowany od strony ścieżek.

|
|
| Back to top |
|
|
labo
Poziom 11
Joined: 21 Jan 2006
Posts: 77
|
#95
01 Nov 2011 17:22 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
No właśnie nie wiem dlaczego by musiał być na dwustronnym. Jakoś nie widzę konieczności. Jaki LMek tam u Ciebie siedzi?
|
|
| Back to top |
|
|
smootny
Poziom 16
Joined: 31 Mar 2004
Posts: 339
Location: Chełmno
|
#96
27 Nov 2011 11:09 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
Witam, Mam pytanie - czy tego typu reflektometr można wykorzystać (lub zaadoptować) do strojenia anten 1,2GHz - tzw biquadów ??
|
|
| Back to top |
|
|
labo
Poziom 11
Joined: 21 Jan 2006
Posts: 77
|
#97
27 Nov 2011 21:26 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
Cześć i na tym forum ;)
Po zrobieniu ustroju pomiarowego na tę częstotliwość, powinien dać radę. :)
Pytanie tylko, czy moc takiego LM 500mW nie będzie za mała do wysterowania.
|
|
| Back to top |
|
|
Google
|
| #
27 Nov 2011 21:26 |
|
|
|
|
|
| Back to top |
|
|
smootny
Poziom 16
Joined: 31 Mar 2004
Posts: 339
Location: Chełmno
|
#98
27 Nov 2011 22:53 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
| labo wrote: |
Cześć i na tym forum ;)
Po zrobieniu ustroju pomiarowego na tę częstotliwość, powinien dać radę. :)
Pytanie tylko, czy moc takiego LM 500mW nie będzie za mała do wysterowania. |
Hello labo :]
Ja akurat myślę o 1W :D - będzie chyba lżej ..
|
|
| Back to top |
|
|
labo
Poziom 11
Joined: 21 Jan 2006
Posts: 77
|
#99
28 Nov 2011 22:20 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
Dla HF ponoć od 1W, ale dla 1,2GHz, to licho wie... Pewnie nikt nie sprawdzał..
|
|
| Back to top |
|
|
sq8agg
Poziom 1
Joined: 10 Jun 2008
Posts: 1
Location: zamość
|
#100
19 Jan 2012 20:28 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
Witam.Czy płytka sprzęgacza ma być wytrawiona na laminacie obustronnym pokrytym miedzią
|
|
| Back to top |
|
|
sp4msu
Poziom 18
Joined: 30 Nov 2004
Posts: 466
|
#101
19 Jan 2012 21:21 Re: Miernik SWR i PWR z wyświetlaczem LCD |
|
|
|
Tak
|
|
