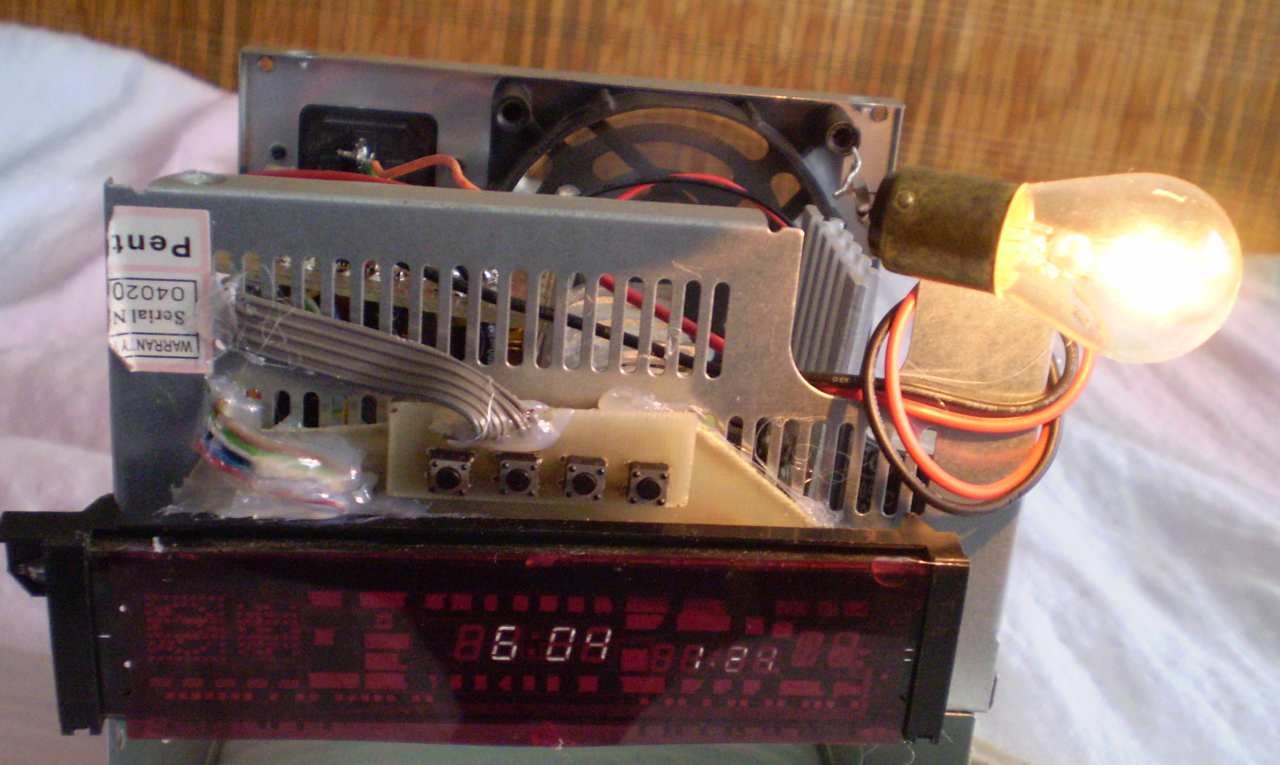

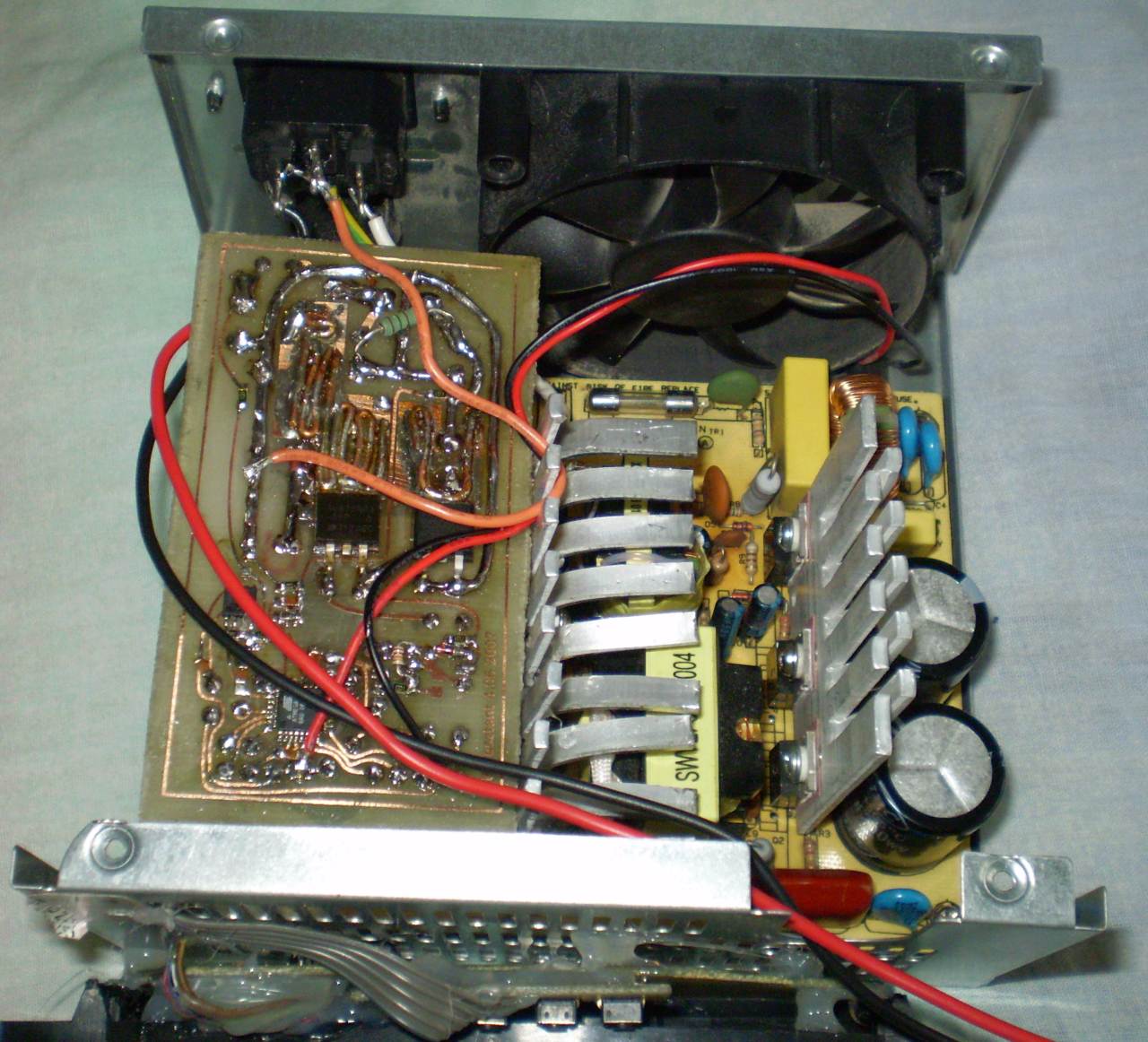

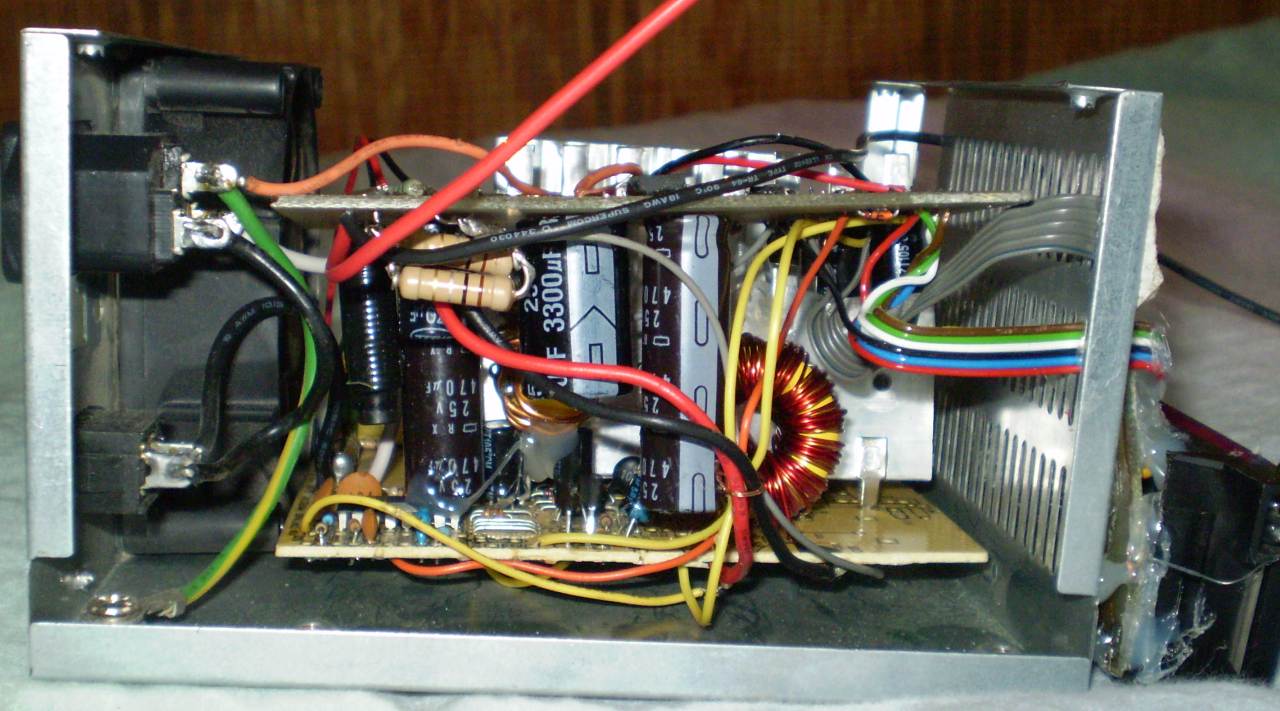

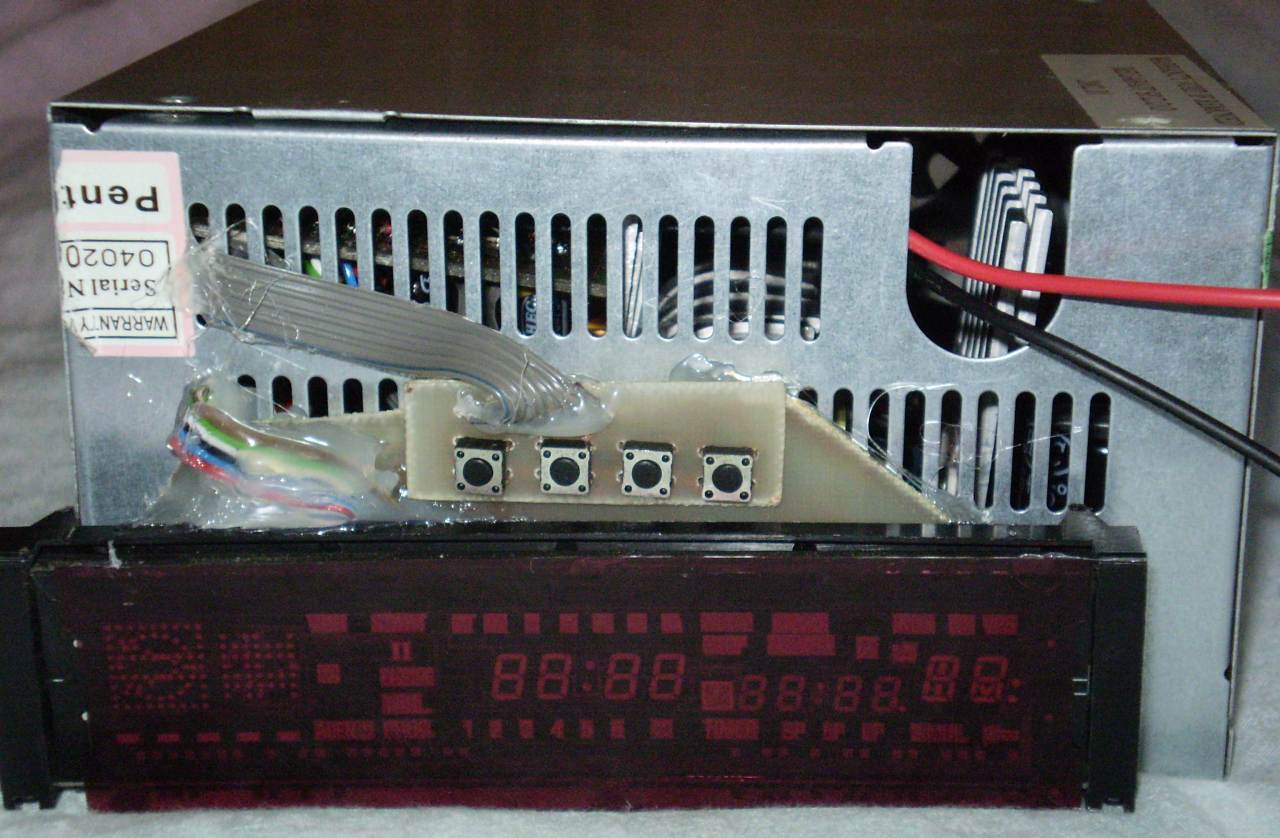

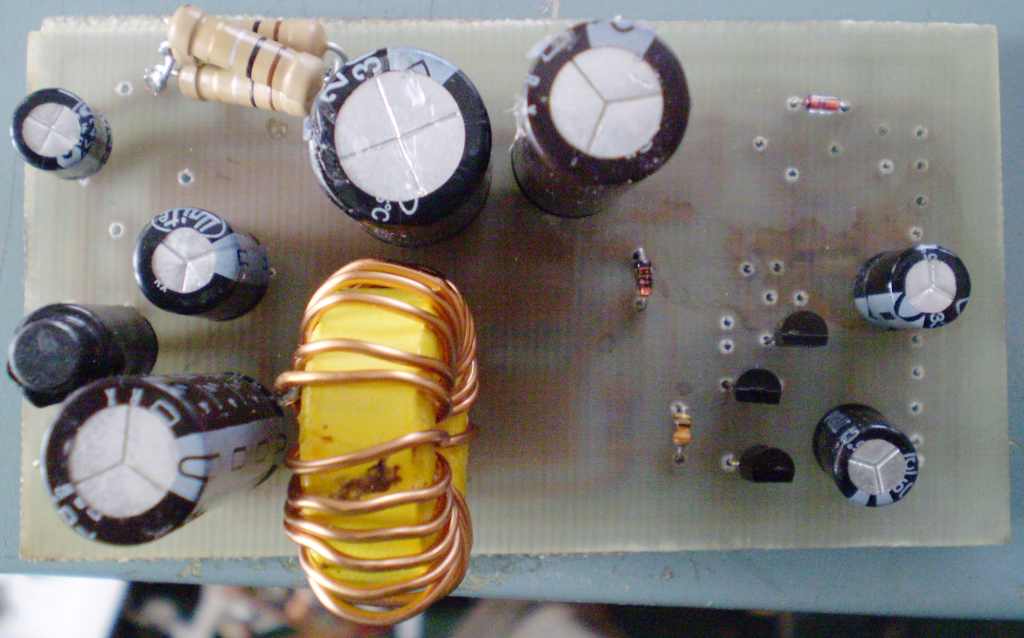

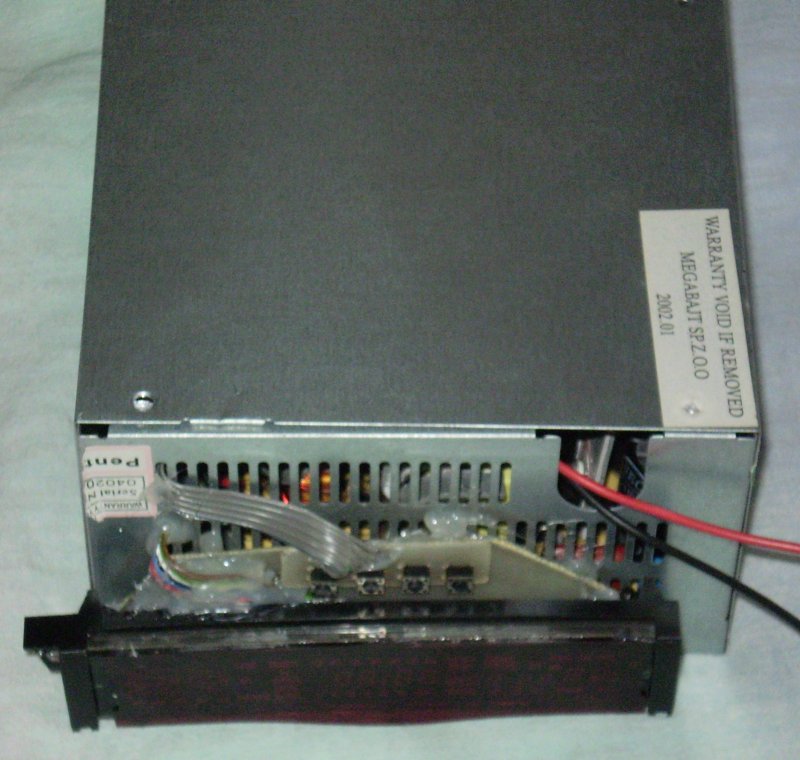

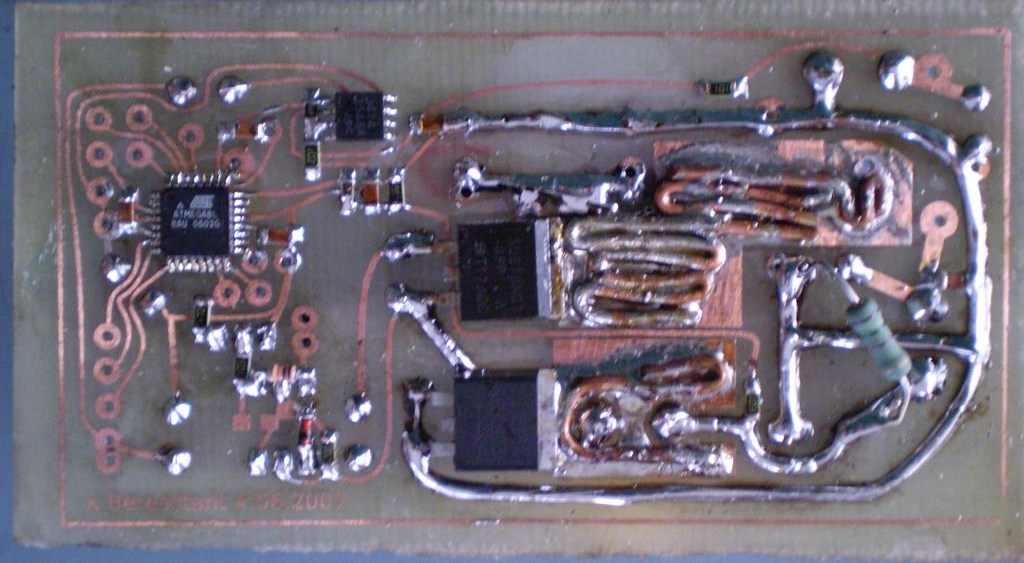

Konstrukcja eksperymentalna. Zasilacz ma napięcie regulowane 1V-20V, ograniczenie prądu 0.1A-10A. Maksymalna moc wyjściowa 200W. Zasilacz sieciowy to zmodyfikowany zasilacz komputerowy, a układ regulacji to konstrukcja moja (trochę pomogli inni). Na wyświetlaczu obecnie jest wyświetlane aktualne napięcie na wyjściu oraz prąd obciążenia, a w trybie regulacji - ustawiana wartość, natychmiastowo stosowana do parametrów wyjścia. Ustawienia są zapisywane w eeprom po wyjściu z trybu ustawień. Urządzenie wymaga jeszcze wykonania jakiegoś normalnego panelu przedniego, zacisków wyjściowych i ulepszenia oprogramowania. Ogólnie jestem z konstrukcji zadowolony.
Zdjęcia: 1 2 3 4 5 6 7
|
|
| Back to top |
|
 |
mac_ker
Poziom 12
Joined: 23 Jan 2006
Posts: 99
Location: polanica
|
#2
06 Jun 2007 14:54 Re: Zasilacz regulowany |
|
|
|
Witam,czy możesz mi podać jak podłączyć wyświetlacz tego typu jakie on napięcia potrzebuje i sterownik do niego?? czekam na odpowiedz i pozdrawiam!
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#3
06 Jun 2007 14:58 Re: Zasilacz regulowany |
|
|
|
Ten konkretny wyświetlacz pracuje dobrze przy napięciu żarzenia 5V i anodowym 45V. Steruję go spacjalnie do tego przeznaczonym układem - rejestrem przesuwnym z zatrzaskami i wysokonapięciowym wyjściem (MAX6934).
|
|
| Back to top |
|
|
Ptolek
Poziom 23
Joined: 17 Apr 2002
Posts: 3260
Location: Kraków
|
#4
06 Jun 2007 15:04 Re: Zasilacz regulowany |
|
|
|
Możesz dać schemat ideowy albo blokowy?
Fajna rzecz tylko zaraz się wszyscy doczepią do obudowy, a ja ogólnie do estetyki :).
|
|
| Back to top |
|
|
michal.rogaczewski
Poziom 21
Joined: 25 Jul 2006
Posts: 1465
Location: Słupca
|
#5
06 Jun 2007 15:24 Re: Zasilacz regulowany |
|
|
|
Nie lepiej było dać wyświetlacz LCD albo LED ??? na pewno wyglądałoby duuużo lepiej tak to (przemilczę wygląd) 4/6
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#6
06 Jun 2007 15:32 Re: Zasilacz regulowany |
|
|
|
Ten wyświetlacz jest bardzo czytelny, nawet z daleka (nie widać tego na zdjęciach), poza tym takie mam. A co złego w wyglądzie (pomijając brak przedniego panelu, który jeszcze zrobię)?
|
|
| Back to top |
|
|
Sebbo
Poziom 2
Joined: 31 May 2007
Posts: 3
|
#7
06 Jun 2007 17:21 Re: Zasilacz regulowany |
|
|
|
Osobiście dałbym troche więcej śrubek niż kleju - łatwiejszy demontaż ale ogólnie git jest.
|
|
| Back to top |
|
|
Duch__
Poziom 22
Joined: 12 Dec 2004
Posts: 1911
Location: Opole
|
#8
06 Jun 2007 17:27 Re: Zasilacz regulowany |
|
|
|
Witam jak byś mógł, prosił bym o schemat układu regulacji napięcia. Przedał by mi się taki zasilacz, a akurat mam w domu niepotrzeby zasilacz ATX-a. Pozdawiam
|
|
| Back to top |
|
|
Google
|
| #
06 Jun 2007 17:27 |
|
|
|
|
|
| Back to top |
|
|
bartek18150
Poziom 5
Joined: 02 Oct 2006
Posts: 12
Location: Mojsławice
|
#9
06 Jun 2007 17:35 Re: Zasilacz regulowany |
|
|
|
A płytka jest nieprzymocowana? Czy mi sie wydaje? Na Twoim miejscu popracowałbym nie tylko nad panele, lecz także nad cala obudowa. Ogólnie dobra robota, a co najważniejsze przydatna!!
|
|
| Back to top |
|
|
kapsel1985
Poziom 8
Joined: 01 Jul 2006
Posts: 29
Location: Poznań
|
#10
06 Jun 2007 18:06 Re: Zasilacz regulowany |
|
|
|
Jak mierzysz napięcie podawane na wyświetlacz? Jak zrealizować ten proces na ATmega8 ?
|
|
| Back to top |
|
|
chaka
Poziom 23
Joined: 07 Apr 2003
Posts: 3167
Location: Wrocław
|
#11
06 Jun 2007 19:09 Re: Zasilacz regulowany |
|
|
|
Fajny wyświetlacz z magnetowidu sanyo:) Zrób taki bajerek żeby wyświetlał sie symbol stop albo play w zależności od stanu ograniczenia prądowego:)
Strzelisz fajną obudowę i będzie super:)
|
|
| Back to top |
|
|
rockyr14
Poziom 7
Joined: 05 May 2007
Posts: 21
Location: Zawidów
|
#12
06 Jun 2007 19:18 Re: Zasilacz regulowany |
|
|
|
witam wie może ktoś jak połączyć tę kostkę dużą żeby szło napięcie do pozostałych złączy ?? ( tych cztero pinowych ) ( w zaszilaczy ATX ) bo tak normalnie to tylko w tej kostce jest napięcie a ja nie robiąc specialnych kombinacji chciał bym dostać prąd w tych 4 pinowych :)
|
|
| Back to top |
|
|
Uszol 1990
Poziom 22
Joined: 28 Nov 2004
Posts: 1563
Location: Sędziszów Młp.
|
#13
06 Jun 2007 19:59 Re: Zasilacz regulowany |
|
|
|
a uruchomiłeś zasilacz ??
w ogóle?
fajna konstrukcja :) tylko popracuj nad obudową :D
pozdrawiam
|
|
| Back to top |
|
|
pawel_elo
Poziom 12
Joined: 07 Jan 2007
Posts: 107
Location: Legnica
|
#14
06 Jun 2007 20:03 Re: Zasilacz regulowany |
|
|
|
fajnie wygląda i ma dobre parametry... Dasz jakieś schematy??
|
|
| Back to top |
|
|
Google
|
| #
06 Jun 2007 20:03 |
|
|
|
|
|
| Back to top |
|
|
Tomekddd
Poziom 19
Joined: 02 Jun 2006
Posts: 634
Location: Turbia
|
#15
06 Jun 2007 20:30 Re: Zasilacz regulowany |
|
|
|
a co to za plytka zrobiona do czego sluzy??
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#16
06 Jun 2007 20:32 Re: Zasilacz regulowany |
|
|
|
Taka ilość opinii zachęciła mnie do wykonania tego przodu :P

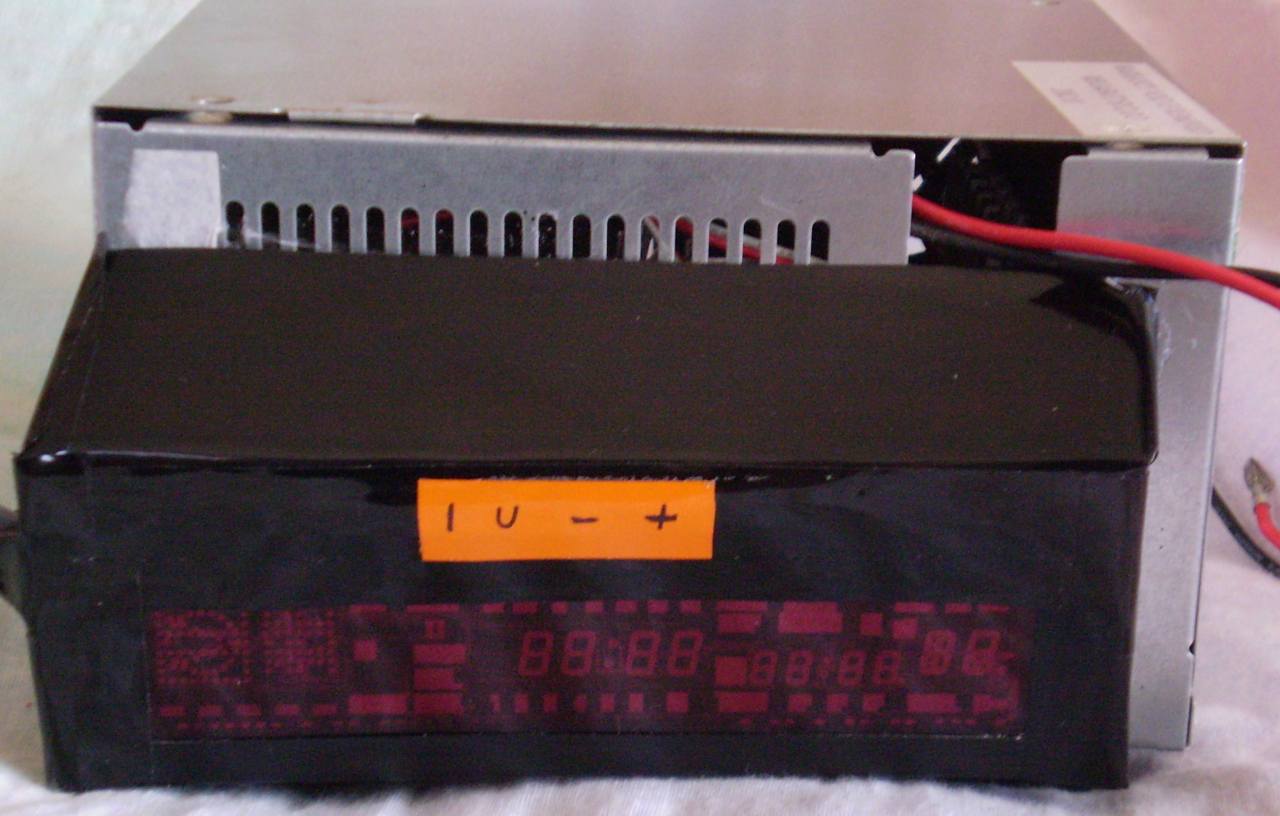

zdjęcie
Niezły pomysł z tymi znaczkami po lewej. Jeszcze myślę wyświetlanie na pomarańczowych cyfrach po prawej procent wykorzystania limitu prądu.
Pomiar: napięcie to po prostu adc przez dzielnik, a prąd - spadek napięcia przed podaniem na adc jest dodatkowo wzmacniany.
Schemat to w zasadzie prymityw - jednofazowa przetwornica obniżająca. Może kiedyś pokażę dla ciekawych. Nie będę dawać wsadu, bo dla każdego wyświetlacza by był inny :) Również uważam teraz, że pwm z mikrokontrolera powinien sterować jakiś specjalizowany układ, a nie bezpośrednio obwód wykonawczy.
|
|
| Back to top |
|
|
Gizmoń
Poziom 21
Joined: 06 Jun 2007
Posts: 1167
Location: Kiełczów k. Wrocławia
|
#17
06 Jun 2007 20:40 Re: Zasilacz regulowany |
|
|
|
Ja jeszcze układów cyfrowych nie robię, ale z zasilacza komputerowego, czterech tranzystorów KD502, kilkunastu oporników, diod i kondensatora zrobiłem zasilacz o niezłych parametrach: regulacja od 0 do 11.50 V z dokładnością do 0.01V (gałką), maksymalny prąd 40A. Obudowa z paneli podłogowych, wygląda pięknie. Wyjście - zaciski laboratoryjne.
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#18
06 Jun 2007 20:42 Re: Zasilacz regulowany |
|
|
|
A jakie straty? Mój zasilacz przy mocy wyjściowej 100W na półprzewodnikach w obwodzie obniżającym napięcie traci jakieś 5-10W (jest też trochę strat na elementach biernych i całości układu zasilacza sieciowego 22V).
|
|
| Back to top |
|
|
bartek512
Poziom 11
Joined: 23 Jun 2006
Posts: 60
Location: Rodaki
|
#19
06 Jun 2007 21:11 Re: Zasilacz regulowany |
|
|
|
Witam
Może jakiś schemacik mógł by Pan umiescił bo ja kiedyś próbowałem zrobić cos takiego ale mi nie wyszło.
Pozdrawiam.
|
|
| Back to top |
|
|
lord_dagoth
Poziom 20
Joined: 06 Mar 2007
Posts: 872
Location: Gdańsk
|
#20
07 Jun 2007 08:48 Re: Zasilacz regulowany |
|
|
|
Właaaśnie, dołączam się do prośby o schematy.
|
|
| Back to top |
|
|
DriftKing
Poziom 8
Joined: 26 Mar 2007
Posts: 27
Location: Warszawa
|
#21
07 Jun 2007 08:57 Re: Zasilacz regulowany |
|
|
|
Ogólnie ciekawa konstrukcja i też chętnie bym zobaczył schematy itp., wyświetlacz też jest ok, ale ten panel przedni (oklejony izolacją? ) to porażka totalna.
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#22
07 Jun 2007 09:02 Re: Zasilacz regulowany |
|
|
|
Nie izolacja, tylko folia - taka do reklam. Na zdjęciu bardzo widać różne nierówności, których tak normalnie prawie nie zauważam. Pod folią są powycinane fragmenty płyt cd jako szkielet.
|
|
| Back to top |
|
|
mirekk36
Poziom 25
Joined: 17 Jun 2006
Posts: 8151
Location: Szczecin
|
#23
07 Jun 2007 09:29 Re: Zasilacz regulowany |
|
|
|
ogólnie bardzo fajny projekt, doceniam opracowanie elektroniczne to że na procku i sterowanie takim wyświetlaczem, naprawdę super!. Ale sorry samo wykonanie jest tragiczne, z ciekawością zajrzałem ponownie na fotkę gdy napisałeś, że zrobiłeś obudowę - ale to jeszcze większa porażka. A gdybyś tak samo robił wykonanie jak opracowanie techniczne to miałbyś jedne z najlepszych projektów na elektrodzie. Naprawdę nie traktuj tego, że się przyczepiam, po prostu pomyśl jak to co robisz wykonywać tak jak się należy a nie .....
pozdrówka i powodzenia w dalszych projektach życzę
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#24
07 Jun 2007 10:43 Re: Zasilacz regulowany |
|
|
|
Tak to jest - mi zwykle nic nie wychodzi. Ale układy elektroniczne na ogół udaje się doprowadzić do porządku (z tym mi dobre parę dni zeszło), a obudowy już nie...
|
|
| Back to top |
|
|
mirekk36
Poziom 25
Joined: 17 Jun 2006
Posts: 8151
Location: Szczecin
|
#25
07 Jun 2007 11:03 Re: Zasilacz regulowany |
|
|
|
nie mów że zwykle nic ci nie wychodzi, bo skoro potrafisz tyle zdziałać jeśli chodzi o elektronikę to nie wierzę, że gdybyś się zabrał tak naprawdę za estetykę wykonania to by ci nie wyszło. Wiem trochę się zawsze nie chce ;) ale mogę się założyć że jak chociaż raz się postarasz i zaprezentujesz wtedy tu swoją elektronikę i to staranne wykonanie to zaskoczysz wszystkich na maxa ;) czego ci życzę
pozdrówka
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#26
07 Jun 2007 11:23 Re: Zasilacz regulowany |
|
|
|

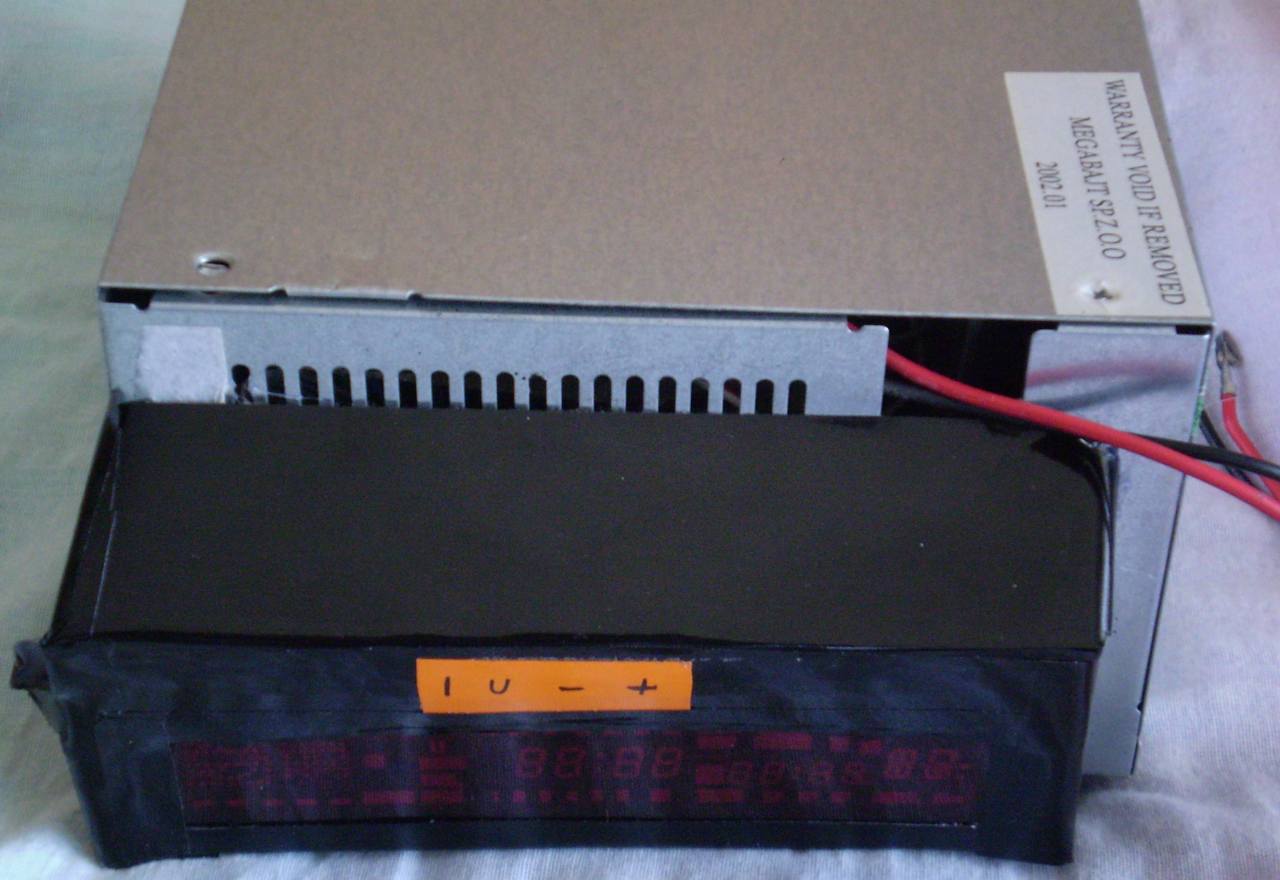

Ten sam przód, tylko po drobnych poprawkach i normalnym oświetleniu dziennym do zdjęcia: 1 2 3
|
|
| Back to top |
|
|
lord_dagoth
Poziom 20
Joined: 06 Mar 2007
Posts: 872
Location: Gdańsk
|
#27
07 Jun 2007 11:38 Re: Zasilacz regulowany |
|
|
|
to jak będzie z tymi schematami? zamieścisz je tutaj? albo chociaż materiały z których korzystałeś przy budowie tego.
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#28
07 Jun 2007 12:06 Re: Zasilacz regulowany |
|
|
|

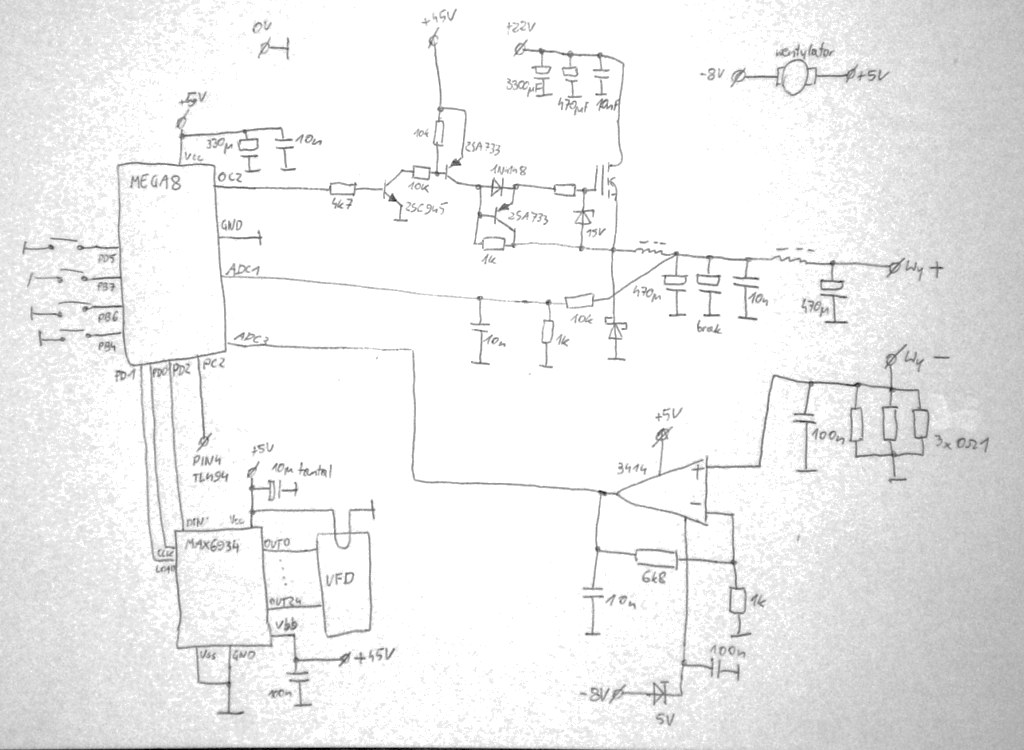

schemat
|
|
| Back to top |
|
|
telemah
Poziom 20
Joined: 07 Sep 2006
Posts: 939
Location: Słupsk/Bytów
|
#29
07 Jun 2007 12:16 Re: Zasilacz regulowany |
|
|
|
| Duch__ wrote: |
| Witam jak byś mógł, prosił bym o schemat układu regulacji napięcia. Przedał by mi się taki zasilacz, a akurat mam w domu niepotrzeby zasilacz ATX-a. Pozdawiam |
Boże widzisz i nie grzmisz :!: Kolega ma poziom 20 !! na Elce , a nie wie jak mozna regulować napięcie wyjściowe takiego zasilacza, jest mnóstwo sposobów ,opisanych na forum X-krotnie ,Poza tym w tym wątku autor już kilkukrotnie tłumaczył ta kwestię.
Trochę pomyślunku ludziska !!
Co do samego zasilacza to jest on wstrętny , wygląda jak: "coś zlepione z czymś" , wszystko to dlatego iż konstruktorów poprzednich "wynalazków" ominęła część krytyki , gdyż (jak zwykle) znaleźli się tacy którzy wręcz propagowali takie "druciarskie" konstrukcje , i teraz proszę zostało pokazanych kilka takich prowizorek i już sypią się następne.Czy wam naprawdę nie jest trochę wstyd ?? Myślicie że jak zlepicie wyświetlacz ze starym zasilaczem komputerowym to ktoś będzie snuł nad tym "ochy i achy" ?? TROCHĘ SAMOKRYTYKI Panowie i Panie :|
|
|
| Back to top |
|
|
Google
|
| #
07 Jun 2007 12:16 |
|
|
|
|
|
| Back to top |
|
|
k4be
Poziom 22
Joined: 09 Aug 2004
Posts: 2054
Location: Świdnica
|
#30
07 Jun 2007 12:23 Re: Zasilacz regulowany |
|
|
|
Moim zdaniem, konstrukcje przedstawia się nie po to, żeby wszyscy się nią zachwycali, tylko żeby pokazać, że w ogóle się ją zrobiło :) Oczywiście wszystko powinno być zrobione jak najlepiej, przynajmniej od strony elektronicznej.
Gdzie się wszyscy nauczyli robić obudowy? Mi nie wychodzi nawet poprawne przycięcie paneli podłogowych :P Największe 'dzieło sztuki' to obudowa ze szklanych szyb (przynajmniej to, i papier, się łatwo tnie :D ), kleju i czarnej folii na zegarek dla koleżanki. Jest zadowolona, chociaż tamto też najlepiej nie wygląda.
|
|
| Back to top |
|
|
