Głośnik do telefonu komórkowego

baq1 21 Cze 2007 15:14 3562 5
  • #1 21 Cze 2007 15:14
    baq1
    Poziom 13  

    Witam.

    Chciałbym zbudować przenośny , mały ale dość głośny głośnik do telefonu komórkowego .
    Rozumiem że trzeba będzie wzmconić sygnał. Mam dostęp do wszytskich elementow, zrobię to na pcb.
    Chciałbym to zasilać akumulatorkami AA ( lub AAA ) raczej nie beterią 9V ( nie miał bym jej jak ładować ) , a głośnik nie za duży ( żeby całośc nie była wieksza niż telefon komórkowy ;P )

    Ma ktoś schemat czegoś takiego ( i spis elementów potrzebnych do budowy) , albo wie i podpowiedział by ktoś jak to zrobić.

    ps. Telefon to Nokia 5510

  • #2 22 Cze 2007 14:56
    Usunięty
  • #3 22 Cze 2007 19:09
    mkpl
    Poziom 37  

    Ja bym proponował lm386 jest to bardzo prosty wzmacniacz (raptem kilka elementów) i ruszy juz od 4V

  • #4 23 Cze 2007 00:45
    kinek81
    Poziom 12  

    Zerknij na ten link - to wzmacniacz na TDA7056 i rusza już od 3V, i jest naprawdę prosty
    http://www.centrumelektroniki.pl/images/8263.pdf
    właśnie zbudowałem coś takiego do MP3, a na głośniczku od komputera spokojnie pójdzie, a sama płytka to około 20mm na 30mm, lub mniej jak upakujesz :)

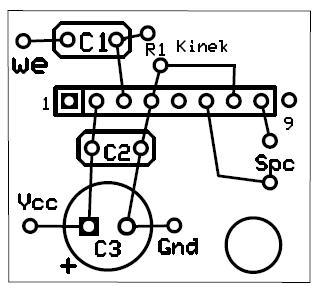

    tu masz płytke mojego autorstwa, ale możesz to jeszcze bardziej upchać

    Głośnik do telefonu komórkowego

  • #5 23 Cze 2007 11:15
    baq1
    Poziom 13  

    Wielkie dzięki kinek właśnie czegoś takiego szukalem :D
    Spróbóje to zmontować może jeszcze dziś i dam info jakie efekty :D

  • #6 28 Cze 2007 09:22
    baq1
    Poziom 13  

    Układ jakoś zmontowałem tylko nie mogłem za nic dorwać TDA7056 , mam za to TDA7056A , wlutowałem go wg. schematu i jak podłącze telefon to słychać strasznie niewyraźnie dźwięk.
    Czy TDA7056A jest inny niż TDA7056?? Inne wyjścia czy coś jeżeli tak to da się jakoś zmodyfikować uklad żeby pracowal na TDA7056A??
