 29 Jul 2007 22:41 KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Chciałbym zrobic mini poradnik dla mnie i innych użytkowników KiCad'a
Właśnie zaczynam poznawać program i pewnych rzeczy nie moge przeskoczyć samodzielnie.
Reguły:
W pytaniach i odpowiedziach - początkujący/potrzebujący będą zadawać pytania a doświadczeni użytkownicy odpowadać :)
Istnieje button POMÓGŁ i będziemy go używać w stosunku do osób które nam pomogły!!
Pierwsze pytania:

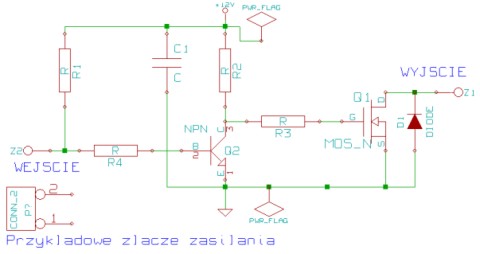

Dlaczego na załączonym schemacie wyskakują mi błędy przy zasilaniu?

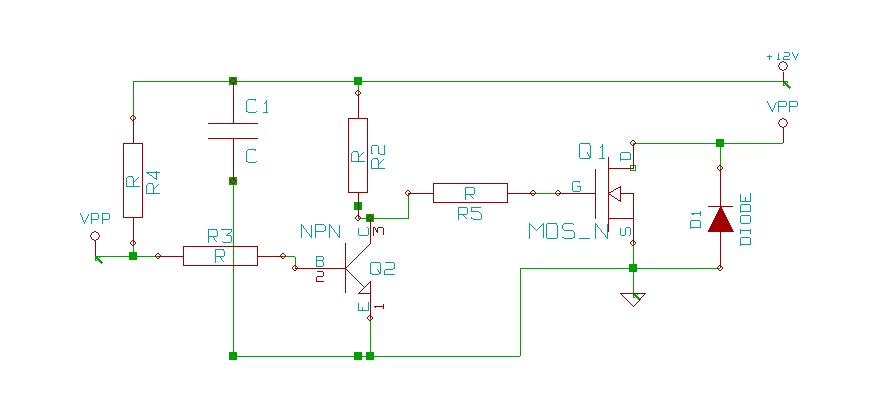

Jak zaznaczyć na schemacie wejscie/wyjscie sygnału sterującego ja wstawiłem tu VPP ale to nie to (mam na mysli miejsce na wlutowanie kabla czy pinu - tak zeby przeniósł się na PCB - utworzyć własny element? bo nie umiem nic takiego znaleść)
| Filename: |
scren.jpg |
Download |
| Contents: |
|
| Filesize: |
29.75 KB |
| Punkty: |
0.00 |
|
|
| Back to top |
|
 |
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#2
30 Jul 2007 22:56 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Prawdopodobnie test ERC wyrzuca błąd bo nie wie iż sieci do których dołączone zostały symbole zasilania +12V i GND są sieciami zasilania. W tym przypadku rozwiązaniem okazało się dodanie do tych sieci (+12V i GND) etykiet o nazwie POWER_FLAG (ikona dodaj zasilanie z paska narzędziowego) i od razu test ERC przestał sygnalizować błąd. Prostym rozwiązaniem może podłączenia zasilania może być także dołączenie "fizycznego" elementu w schemacie np. złącza w dwoma pinami, które od razu skojarzymy z odpowiednią obudową, zamiast zastosowanych tu symboli +12V i GND. Poprawiony schemat wraz z takim dodatkowym złączem zasilania (nie podłączonym) pokazany jest na poniższym rysunku. Takie rozwiązanie jest lepsze w prostych układach. Takie dodatkowe piny zasilania jak GND, Vcc, idt. często stosuje się w układach cyfrowych, gdzie widoczne są połączenia sygnałowe Natomiast połączenia zasilania są ukryte i mają odpowiednie etykiety co przy projektowaniu płytki pozwala na poprowadzenie odpowiednich ścieżek zasilających pomimo iż nie ma ich na schemacie. Co do pinu wejścia i wyjścia w tym układzie w bibliotece conn znajduje się element o nazwie CONN_1 i może być on tu z powodzeniem wykorzystany (na dołączonym schemacie właśnie taki zastosowałem) lub jak wcześniej pisałem zastosować złącze o dwóch pinach np. CONN_2. Często sygnał jest podawany na wejście i pobierany z wyjścia układu względem masy zasilania więc taki drugi pin przy wejściu lub wyjściu dołączony do masy układu może się przydać. Rysunek trochę jest nie wyraźny, ale to na wskutek przeskalowania go (zmniejszenia rozdzielczości) w programie graficznym.
|
|
| Back to top |
|
|
Google
|
| #
30 Jul 2007 22:56 |
|
|
|
|
|
| Back to top |
|
|
smiejko
Poziom 5
Joined: 18 Nov 2005
Posts: 12
Location: Bydgoszcz
|
#3
25 Aug 2007 13:46 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Witam!
Mam takie pytanie... Czy można w KiCad-zie po prostu umieścić gdzieś punkt lutowniczy o dowolnie ustalonym rozmiarze (średnica otworu itd.). bez używania jakiegoś elementu z biblioteki? Tak można np. w Eagle. Ja tworzę głównie proste płytki na własny użytek i nie rysuję najpierw schematu, tylko od razu płytkę i ucieszyło mnie, że jest darmowy program pod Linuksa i Windowsa, jednak trochę topornie mi się wydaje do tworzenia takich prostych płytek. Dobrze, że chociaż to DRC można wyłączyć.
Pozdrawiam!
|
|
| Back to top |
|
|
harnasx
Poziom 18
Joined: 28 Sep 2006
Posts: 559
Location: okolice Krakowa
|
#4
25 Aug 2007 20:47 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Tak jak pisał Christophorus najlepiej użyć CON1
[/img]
a wyglada to tak przy czym można edytowac wielkosc, troche kształt, otwor = wiec spoko
[/img]
| Filesize: |
59.52 KB |
|
| Filename: |
pole1.JPG |
Download |
| Contents: |
|
| Filesize: |
78.83 KB |
| Punkty: |
0.00 |
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#5
25 Aug 2007 22:32 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
W bibliotekach edytora pcbnew jest dostępny element płytkowy o nazwie 1PIN (pierwszy na liście bibliotek) i to właśnie jego można stosować jako "punkt lutowniczy o dowolnie ustalonym rozmiarze". Po umieszczeniu tego elementu na płytce, klikamy na nim prawym klawiszem myszki i z menu kontekstowego wybieramy opcję Pole lutownicze 1 -> Edytuj pole. Jedynka przy Pole lutownicze oznacza po prostu nr tego pola na danej płytce. Po wybraniu opcji edycji pola lutowniczego można zmieniać średnicę i kształt tego pola, wielkość otworu pola i inne jego paramenty. Można spróbować wstawić do płytki jako "punkt lutowniczy o dowolnie ustalonym rozmiarze" odpowiedni obiekt graficzny, bez konieczności sięgania po elementy biblioteczne, tylko czy ma to sens? Wtedy równie dobrze taką płytkę można by rysować np. w Corel'u. Rozwiązanie z elementem płytkowym o nazwie 1PIN wcale nie jest trudne ani skomplikowane.
|
|
| Back to top |
|
|
VC
Poziom 18
Joined: 19 Jan 2006
Posts: 590
Location: Olsztyn
|
#6
26 Aug 2007 18:12 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Czy ktoś mi powie jak dodawać elementy 3D do Kicada?
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#7
26 Aug 2007 21:02 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Dodawanie elementów 3D do trójwymiarowego widoku płytki drukowanej w programie KiCAD jest bardzo proste. Pokazałem to na poniższych rysunkach. Myślę że ten krótki opis wystarczy.

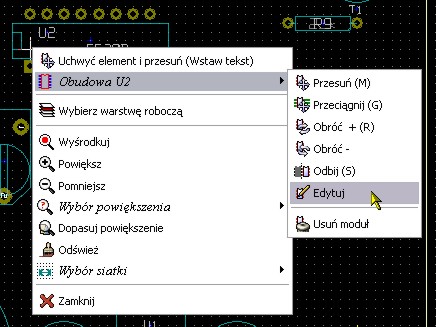

W pierwszej kolejności klikamy prawym klawiszem myszki na wybranym elemencie płytki PCB, któremu chcemy przypisać obudowę 3D i z menu kontekstowego jakie się ukaże wybieramy opcję Edytuj, jak to jest pokazane na poniższym rysunku, gdzie wybrany został element U2.

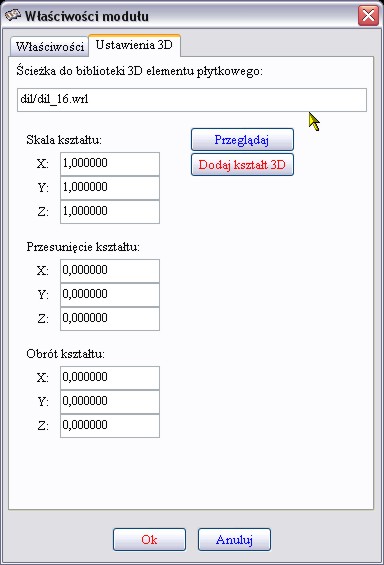

Wówczas ukaże się okno Właściwości modułu (elementu PCB) w którym wybieramy zakładkę Ustawienia 3D jak to pokazałem na poniższym rysunku.
U samej góry tego okna jest pole w którym można wpisać ścieżkę dostępu do potrzebnego nam elementu 3D. Plik z obudową tego elementu niekoniecznie musi się znajdować w strukturze katalogów KiCAD'a. Prawdopodobnie może być to inna lokalizacja na dysku. Zalecam ścieżkę dostępu wówczas wpisywać małymi literami, np. d:\moje dokumenty\biblioteki\3d\ Przy dodawaniu elementu 3D do naszego elementu można także korzystać z przycisków Przeglądaj i Dodaj kształt 3D. Do przeglądania plików obudów 3D (pliki z rozszerzeniem *.wings i *.wrl) należy korzystać z darmowego programu Wings 3D, aby nie było pomyłek i obudowy elementów 3D były odpowiednio skojarzone. Dużą ilość bibliotek schematowych, płytkowych i 3D znajdziemy na tej stronie Dostępny jest tam podgląd elementów więc można zobaczyć jak dany element (nie tylko 3D, ale i elementy schematowe i płytkowe) wygląda, a wyglądają naprawdę realistycznie.
|
|
| Back to top |
|
|
VC
Poziom 18
Joined: 19 Jan 2006
Posts: 590
Location: Olsztyn
|
#8
27 Aug 2007 11:04 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Christophorus możesz mi jeszcze powiedzieć jak zrobić żeby przy wydruku punkty lutownicze były w takich samych odstepach jak 'na żywo'. Może źle to napisałem, ale chodzi o to że wczoraj chciałem zrobić na próbę płytkę z podstawką dil40, 2 potencjometry pare rezystorów i kondensatorów. Na wydruku miejsce na dil40 było za małe.
|
|
| Back to top |
|
|
Google
|
| #
27 Aug 2007 11:04 |
|
|
|
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#9
27 Aug 2007 12:30 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Nie ma chyba sensu powielania gotowej odpowiedzi na to pytanie. Dość szczegółowy opis znajdziesz w tym linku Choć moim zdaniem większe możliwości wirtualnych wydruków ma dostępny na licencji GPL program PDF Creator (znajdziesz go w Googlach lub na mojej płycie CD). Potrafi on drukować pliki postscript, pdf, graficzne, np. jpg.
|
|
| Back to top |
|
|
kadlubek
Poziom 12
Joined: 28 Nov 2006
Posts: 84
Location: Gorzów
|
#10
13 Nov 2007 17:29 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Witam :)
Pytanie może dość głupie i banalne, ale...
Czy istnieje w KiCadzie coś w stylu Ctrl + z ? Bo jakoś nie mogę czegoś takiego znaleźć...
Pozdrawiam
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#11
13 Nov 2007 17:56 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Niestety jak do tej pory KiCAD nie został wyposażony w opcję Cofnij (Undo) Ctrl + Z. Jedynie edytory elementów elementów płytkowych i schematowych posiadają opcje Cofnij - Ponów.
|
|
| Back to top |
|
|
Google
|
| #
13 Nov 2007 17:56 |
|
|
|
|
|
| Back to top |
|
|
harnasx
Poziom 18
Joined: 28 Sep 2006
Posts: 559
Location: okolice Krakowa
|
#12
13 Nov 2007 17:59 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Taz się łąpę na tym że nie ma przypisanych tych klawiszy do "cofnij"
pozostaje "strzałeczka"
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#13
13 Nov 2007 18:06 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Niestety, te strzałeczki (Cofnij - Ponów) dostępne są jedynie w edytorze schematów eeschema. Edytor płytek drukowanych pcbnew już ich niestety nie posiada. Jest tylko ikonka o nazwie Cofnij usunięcie, która pozwala jedynie na przywrócenie usuniętych elementów płytkowych. Innych usuniętych elementów, zmian na płytce nie można nią przywrócić.
|
|
| Back to top |
|
|
kadlubek
Poziom 12
Joined: 28 Nov 2006
Posts: 84
Location: Gorzów
|
#14
17 Nov 2007 23:20 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Rzeczywiście, nie zauważyłem tych strzałeczek... szukałem opcji cofnij w menu Plik itd... dziękuję za podpowiedź.
Mam jeszcze jedno pytanie: czy da się/jak nadać strefie potencjał masy? Bo jak do tej pory to nie mogę wpaść na żaden pomysł - nie widzę odpowiedniej opcji, jak to było w przypadku polygonów w Eagle.
Pozdrawiam
I dorzucę jeszcze jedno, może bardziej ogólne i mniej ważne, ale istotne dla jednolitości projektu: obudowy elementów spolaryzowanych (elektrolity, diody itp.) posiadają jedno wyprowadzenie kwadratowe i jedno okrągłe. Zmniejsza to ryzyko odwrotnego przylutowania elementu, bo wiem, że np. kwadrat to, powiedzmy minus lub katoda. Jednak KiCad przypisuje to różnie: w przypadku diod LED kwadrat to anoda, z kolei w krzemowych - katoda, tak jak w elektrolitach - minus.
Są jakieś standardy tego dotyczące? Np. w Eagle plusem było kółeczko a minusem ośmiokąt. Z kolei w diodach robił dwa takie same pola. Chciałbym, żeby potem łatwiej się lutowało, bez pomyłek i żeby to jakoś było zgodne ze standardami, stąd to pytanie :)
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#15
19 Nov 2007 00:26 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Aby połączyć wypełnienie płytki z jej masą należy kliknąć na ikonce pokazanej na poniższym rysunku - to ta ikonka w czerwonej ramce i zaznaczyć obrys płytki przeznaczony do wypełnienia.
Potem klikamy w zaznaczonym obszarze prawym klawiszem myszki i z menu kontekstowego wybieramy opcję "wypełnij strefę". Otworzy się wówczas okno pokazane na poniższym rysunku i w tym oknie w ramce "Opcje pól lutowniczych" mamy możliwość wyboru w jaki sposób pola lutownicze będą połączone z wypełnieniem płytki.
Natomiast co do polaryzacji pól lutowniczych takie zróżnicowane oznaczenie tych pół w zależności od elementów (diody, kondensatory , diody LED) może spowodować oczywiście pomyłki. Wydaje się mi iż wystąpił tu brak konsekwencji w oznaczaniu polaryzowanych pinów elementów płytkowych, np. "+" i katoda jako pole lutownicze w kształcie kwadratu i ewentualne oznaczenie literowe obok pinu. Można to samemu zmienić, ale trzeba wówczas samemu edytować elementy biblioteczne.
|
|
| Back to top |
|
|
kadlubek
Poziom 12
Joined: 28 Nov 2006
Posts: 84
Location: Gorzów
|
#16
19 Nov 2007 11:29 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Z tą strefą właśnie doszedłem do tego momentu - zaznaczyłem krawędzie, wszedłem w opcje. Siatka, wartość prześwitu i orientacja krawędzi strefy - to tylko kwestia wyglądu, prawda? Natomiast próbowałem każdą z opcji pól lutowniczych zastosować przy już poprowadzonych ścieżkach masy - efekt był taki, że strefa była izolowana od nich, jak i od pinów - tak samo, jak przy pozostałych sieciach. Z kolei, gdy ścieżek masy nie poprowadziłem, to i tak strefa była odizolowana od pinów przyłączanych do masy. Próbowałem i z opcjami "dołącz pola lutownicze" i "termiczna", jednak bez rezultatu.
A co do tych pól lutowniczych to z edycją bibliotek nie będzie problemu. Chodzi mi tylko o to, co przypisać plusowi/anodzie - kwadrat, czy kółko. Są co do tego jakieś standardy, czy to bez znaczenia?
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#17
19 Nov 2007 15:54 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Trochę nad tym siedziałem, ale też nie doszedłem jak to zrobić. Przeglądając jednak projekty dołączone do KiCADa. zauważyłem iż piny elementów, które potem dołączone są do wypełnienia podłączone są do odpowiednich pinów - etykiet zasilania, np. GND. Może to właśnie zależy od tych pinów - etykiet zasilania zależy potem czy będą one połączone do wypełnienia płytki. Próbowałem u siebie, jednak jak na razie nie osiągnąłem zadowalających rezultatów. Jest jeszcze taka możliwość iż jest jakiś błąd w programie i opcja ta nie działa tak jak należy.
Natomiast co do kształtu pól lutowniczych to najczęściej wszystkie pola są okrągłe. Jedynie te, które mają się od nich odznaczać, jak np. pin nr 1 układów scalonych w obudowach DIP, katody diod, "+" kondensatorów, itp. mają inny kształt, np. kwadratowy, ośmiokątny.
|
|
| Back to top |
|
|
kadlubek
Poziom 12
Joined: 28 Nov 2006
Posts: 84
Location: Gorzów
|
#18
19 Nov 2007 20:57 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
W końcu udało mi się to rozwiązać. Wszystkie piny do podłączenia mają potencjał GND. Najpierw prowadzę ścieżki pozostałych sieci, potem rysuję krawędzie strefy, daję wypełnij strefą i zaznaczam "dołącz pola lutownicze". Problem siedział w tym, że dałem za dużą wartość prześwitu strefy i w związku z tym sieć nie dołączała niektórych pinów, aby zachować ustawioną przeze mnie odległość od pozostałych.
Dziękuję za pomoc.
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#19
20 Nov 2007 17:42 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
| kadlubek wrote: |
Witam :)
Pytanie może dość głupie i banalne, ale...
Czy istnieje w KiCadzie coś w stylu Ctrl + z ? Bo jakoś nie mogę czegoś takiego znaleźć...
Pozdrawiam |
Wraz z ostatnią i najnowszą na obecną chwilę kompilacją KiCADa (19.11.2007r), pojawiły się opcje o które pytasz. Niestety są one dostępne tylko w edytorze schematów eeschema. Można także samodzielnie definiować pewne skróty klawiaturowe. Podobne opcję są dostępne w edytorze płytek drukowanych pcbnew. Choć tam nie ma opcji Cofnij - Ponów. Jest jedynie opcja Cofnij, która nie działa we wszystkich przypadkach (przywraca jedynie usunięte elementy płytkowe).
|
|
| Back to top |
|
|
kadlubek
Poziom 12
Joined: 28 Nov 2006
Posts: 84
Location: Gorzów
|
#20
23 Nov 2007 16:49 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Rzeczywiście działa mi ten skrócik :) chociaż zadając to pytanie chodziło mi raczej o ogólną opcję cofnij - ponów, ale świetnie, że pojawił się również skrót .
A jak zdefiniować własne skróty?
Próbowałem w pliku tych skrótów wstawić np. taką linijkę:
shortcut "J": "place Junction"
lub
shortcut "J": "Add junction"
ale nie dało rady. Oczywiście z ponownym uruchomieniem, ponownym wczytaniem listy itp. Ale jak np. zmieniłem
shortcut "W": "begin Wire"
na:
shortcut "J": "begin Wire"
to zadziałało.
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#21
24 Nov 2007 16:46 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Próbowałem u siebie zdefiniować nowe skróty. Niestety z takim samym skutkiem. Prawdopodobnie można tylko edytować już wcześniej zdefiniowane w skróty programie eeschema (i innych programach pakietu KiCAD), a nie można dodawać nowych skrótów.
|
|
| Back to top |
|
|
kadlubek
Poziom 12
Joined: 28 Nov 2006
Posts: 84
Location: Gorzów
|
#22
24 Nov 2007 18:24 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Aha, ale to nie szkodzi. Jego możliwości i tak przerosły moje wymagania dotyczące darmowego programu do PCB :) gorąco polecam wszystkim szukającym darmowej alternatywy :) ale ten post chyba tego nie dotyczy. W każdym razie bardzo dziękuję za pomoc w nauce obsługi tego narzędzia.
|
|
| Back to top |
|
|
wojac33
Poziom 12
Joined: 12 Nov 2006
Posts: 105
Location: Białystok
|
#23
04 Dec 2007 18:22 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Witam!!
Moglibyście mi pomóc znaleść przez co mi ERC wywala błędy? Bo siedze już trochę nad tym nie nie mogę dojść dlaczego.

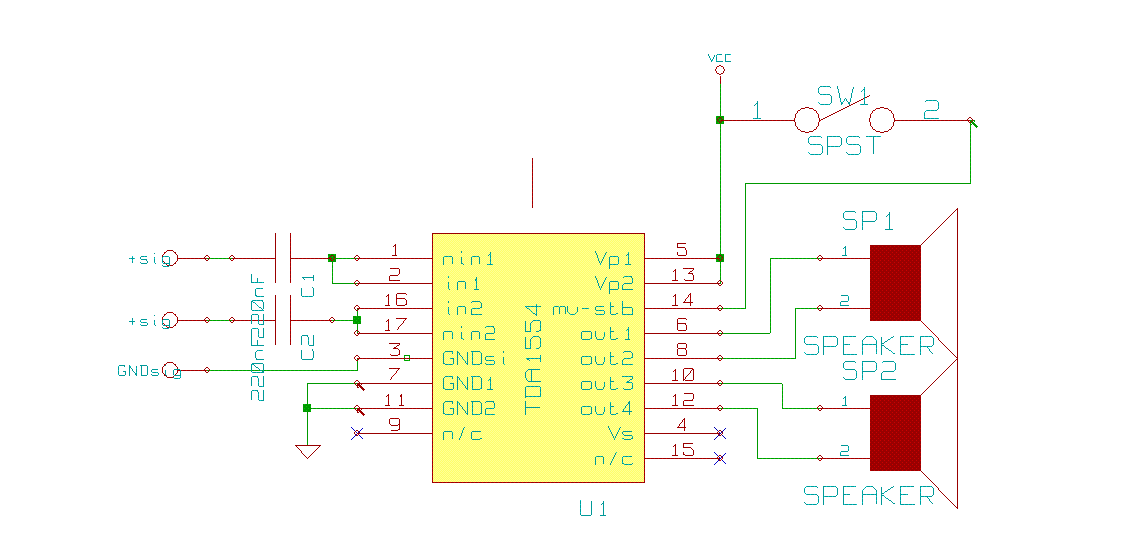

Daję schemat wzmacniacza na TDA1554.
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#24
04 Dec 2007 21:40 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Pierwsza możliwość, która dotyczy pinów 7 i 11 układu TDA1554 to być może trzeba dodać odpowiednią etykietę zasilania, tak jak to zostało pisane na samym początku tego tematu. Zastanawia mnie jednak błąd przy pinie nr 14 tego układu. Sam projektowałeś ten element biblioteczny? Jest całkiem możliwe iż podczas jego projektowania Ty lub inna osoba źle zdefiniowała atrybuty pinów tego układu i będzie to powodowało błędy testu ERC. Wczytaj do edytora bibliotek schematowych ten układ TDA1554 i sprawdź atrybuty pinów 7, 11, i 14. Robi się to w ten sposób iż po wczytaniu elementu do edytora bibliotek kilka się prawym klawiszem myszki na wybranym pinie (końcu pinu zakończonym kółeczkiem) i wybiera z menu opcję Edytuj pin. Otworzy się wówczas okno Właściwości pinu pokazane poniżej. Czerwoną ramką zaznaczyłem opcje, które nieprawidłowo wybrane mogą powodować błędy ERC, nawet jeśli schemat jest poprawnie narysowany.

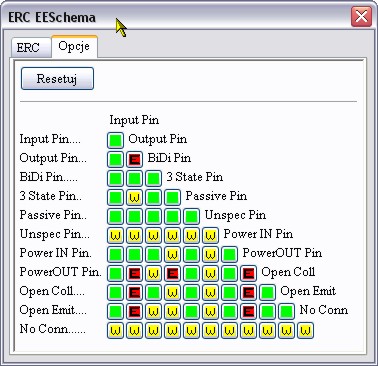

Natomiast na drugim rysunku masz pokazane okno konfiguracji opcji ERC, jakiego rodzaju połączenia są dozwolone (kolor zielony), ostrzeżenia są oznaczone kolorem żółtym, a błędy kolorem czerwonym. Opcje te można edytować klikając na wybranych kolorowych kwadracikach. Jeśli tu coś będzie pozmieniane także może to powodować nieprawidłowe sygnalizowanie błędów testu ERC.
|
|
| Back to top |
|
|
Prodig
Poziom 18
Joined: 10 Mar 2004
Posts: 505
Location: Siemianowice Śląskie
|
#25
11 Dec 2007 11:08 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Witam serdecznie.
Ściągnąłem z internetu sporą porcję bibliotek do KiCAD'a, skopiowałem je do katalogu library. Denerwuje mnie to, że muszę każdą bibliotekę z osobna dodawać do projektu (i to do każdego nowego) w dodatku bez możliwości przeglądania. Przeglądać można dopiero po dodaniu biblioteki. Czy można dodać wszystkie biblioteki na raz, najlepiej tak, żeby już na stałe były w każdym nowym projekcie? I jeszcze przydałoby się wg alfabetu je mieć.
Nie wiem czy jasno to opisałem.
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#26
11 Dec 2007 12:22 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|

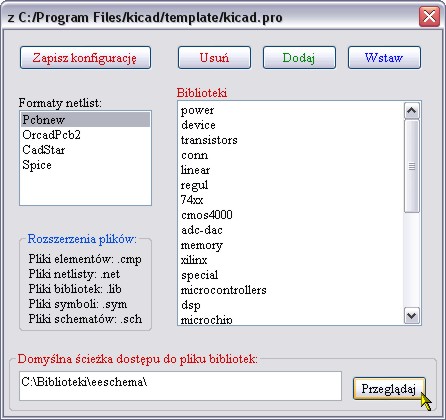

Wybierz opcję Ustawienia -> Biblioteki i katalogi Otworzy się okno pokazane na rysunku poniżej i wpisz na samym dole tego okna ścieżkę dostępu do swoich bibliotek lub skorzystaj z przycisku przeglądaj.
Natomiast co do przeglądania bibliotek wejdź na tą stronę Znajdziesz na niem między innymi programy do przeglądania biblioteki KiCADa bez konieczności uruchamiania go. Choć biblioteki te mają niekiedy różne rozszerzenia i chyba nie wszystkie są akceptowane (wyświetlany podgląd). Ponadto na tej stronie znajdziesz dużo bibliotek do KiCADa, w tym biblioteki podglądu płytki w 3D. Co do alfabetycznego sortowania to musiałbyś chyba ręcznie zmienić im nazwy w taki sposób aby były one wyświetlane alfabetycznie.
|
|
| Back to top |
|
|
Prodig
Poziom 18
Joined: 10 Mar 2004
Posts: 505
Location: Siemianowice Śląskie
|
#27
12 Dec 2007 18:29 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
A czy autorouter ma możliwość automatycznego tworzenia zworek? Chodzi o to, żeby w miejscach gdzie mogą krzyżować się ścieżki, zrobił nad jedną z nich zworkę.
|
|
| Back to top |
|
|
Christophorus
Poziom 22
Joined: 13 Dec 2003
Posts: 1805
Location: Lubcza
|
#28
12 Dec 2007 21:04 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Niestety nie, autorouter w programie KiCAD jest bardzo prosty i nawet automatyczne trasowanie ścieżek w jego wykonaniu pozostawia trochę do życzenia. Aby nie zniechęcać do KiCADa dodam iż wiele profesjonalnych i komercyjnych programów też nie najlepiej o ile nie słabo radzi sobie z tym zagadnieniem
|
|
| Back to top |
|
|
Prodig
Poziom 18
Joined: 10 Mar 2004
Posts: 505
Location: Siemianowice Śląskie
|
#29
12 Dec 2007 23:04 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Ja tam nie zniechęcam się do KiCAD'a. Już wiele projektów w nim wykonałem. Tak tylko pytam bo może przeoczyłem jakieś opcje itp.
|
|
| Back to top |
|
|
Google
|
| #
12 Dec 2007 23:04 |
|
|
|
|
|
| Back to top |
|
|
Atheo
Poziom 10
Joined: 05 Oct 2007
Posts: 59
Location: Warszawa
|
#30
14 Dec 2007 13:47 Re: KiCad - dla początkujących w pytaniach i odpowiedziach |
|
|
|
Witam.
Czy może ktoś powiedzieć jak zmienić szerokość jednej (konkretnej) ścieżki, którą np. już coś połączyłem, bo za chiny ludowe nie mogę tego uzyskać mimo tego że wybieram opcje zmień szerokość ścieżki?
Drugie pytanie czy da się ewentualnie zwiększyć grubość wszystkich ścieżek za jednym razem?
Pozdrawiam.
|
|
