Odbiornik satelitarny (satelity meteo 137-138MHz)

Go to page Previous 1, 2, 3, 4, 5, 6, 7

Main Page -> Forum Index -> DIY Structures -> Odbiornik satelitarny (satelity meteo 137-138MHz)

Author

Message

kaliszanin
Poziom 15

Joined: 04 Dec 2005
Posts: 246
Location: Kalisz

#181 24 Mar 2011 21:06

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

tuner22 wrote:

Jutro założę wzmacniacz w antenie bo mam w niej dużo miejsca i zobaczymy co będzie.

I jaki efekt ?

Ja dopiero w niedzielę będę kombinował z przedwzmacniaczem .
lysy1980 znalazłeś jakiś spis ?

lysy1980
Poziom 21

Joined: 05 Jan 2005
Posts: 1201
Location: Lublin

#182 24 Mar 2011 21:45

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Niestety nie.

Google

Google Adsense

# 24 Mar 2011 21:45

Faces
Poziom 23

Joined: 22 Aug 2004
Posts: 3063
Location: Kędzierzyn-Koźle

#183

24 Mar 2011 22:01

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam.

tuner22 wrote:

Drugą sprawą może być że mieszkam na 3 piętrze w kamienicy mam tylko otwarty widok na południe być może tu jest przyczyna słabego odbioru.

Odbiornik satelitarny (satelity meteo 137-138MHz)

Porównaj na spokojnie, zauważysz że u mnie jest lepszy balans bieli, tzn. więcej jaśniejszych pasków. Czy aby na pewno masz filtr o szerokości 50kHz? Może warto by było go sprawdzić dokładnie?

:arrow: kaliszanin, cewki L1 i L2 mają po 5 zwojów. Cewka L1 ma odczep na 1,5 zw. od masy. Cewka L2 ma odczep na 1,5 zw. od zasilania. Obydwie cewki mają indukcyjność około 89nH. Poniżej parametry nawinięcia cewek L1 i L2:
srebrzanka o średnicy 0,8mm; średnica nawinięcia 6mm, 5 zwojów, długość nawinięcia 10mm.
Oczywiście w razie potrzeby (strojenia) należy odpowiednio rozciągać lub ściskać cewki.

kaliszanin
Poziom 15

Joined: 04 Dec 2005
Posts: 246
Location: Kalisz

#184 24 Mar 2011 22:06

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Ten co zrobiłem to przy pewnym ustawieniu odbiornik zachowuje się tak jakby łapał tylko samą nośną , tylko że skanowałem pasmo 137- 138 MHz ręczniakiem i nic nie było . Sprawdzać radio podczas przelotu będę dopiero w niedzielę . Na razie wygląda to tak jakby się wzbudzał ale przy tym nie ma żadnych pisków itp . Albo łapię jakąś emisje której ręczniak nie znajduje. Jak skanowałem kiedyś całe pasmo 2m to znalazłem wiele "pustych" emisji .

Dodano po 4 [minuty]:

Dzięki Faces:)

Ja robiłem z tej strony http://adamkar.republika.pl/prze/indexprze.htm

Quote:

L1 - średnica 6 mm; ilość zwojów 6; drut CuAg o średnicy 1 mm; cewka powietrzna.
L2 - średnica 6 mm; ilość zwojów 6; drut CuAg o średnicy 1 mm; odczep po 1 3/4 zwoja,
cewka powietrzna.

tuner22
Poziom 10

Joined: 25 Oct 2009
Posts: 53
Location: Poznań

#185 24 Mar 2011 23:05

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Quote:

Tak, to może być przyczyna słabego odbioru. Inna sprawa to porównanie próbki obrazu z mojego odbiornika (filtr 455kHz o szerokości około 25kHz) i próbki z Twojego odbiornika, gdzie jak twierdzisz masz filtr 50kHz.

Porównaj na spokojnie, zauważysz że u mnie jest lepszy balans bieli, tzn. więcej jaśniejszych pasków. Czy aby na pewno masz filtr o szerokości 50kHz? Może warto by było go sprawdzić dokładnie?

[/quote]

Mam pożyczonego ICOMA PCR 1500 od kolegi i ma on opcje wyboru szerokości filtra tzn 6khz, 15khz, 50khz i 230khz więc jestem pewien. Może to że nagrywałem przez usb bo i taka jest opcja w tym odbiorniku ale gdy nagrywam przez kartę dźwiękową w kompie to wxtoimg pluł się że " low S/N and wolume to High" pomimo ustawienia poprawnej głośności, jak nagrywałem z usb pokazywał głośność na poziomie 56,4 i żadnych problemów nie było poza tymi zakłóceniami. Myślę że to problem z anteną.
Myślałem także nad tym że może mam źle ustawione samplowanie w programie ale po wybraniu Sland correction program ustawił mi 11025.13 khz. Co do poziomu bieli to faktycznie u Ciebie jest lepsza.

tuner22
Poziom 10

Joined: 25 Oct 2009
Posts: 53
Location: Poznań

#186 31 Mar 2011 16:32

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam
Faces Dzisiaj dorobiłem przedwzmacniacz który zamieściłeś w którymś z Twoich postów i odbiór mam o wiele lepszy ale jeszcze mam zakłócenia i to niestety związane jest z moją lokalizacją a na dach anteny wystawić nie mogę bo właściciel nie chce się zgodzić. Ale to nic odbiór mam dobry i to na razie wystarczy.

kaliszanin
Poziom 15

Joined: 04 Dec 2005
Posts: 246
Location: Kalisz

#187 31 Mar 2011 19:48

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

tuner22 o którym wzmacniaczu konkretnie piszesz ? Zamieść schemat :)

tuner22
Poziom 10

Joined: 25 Oct 2009
Posts: 53
Location: Poznań

#188 01 Apr 2011 17:30

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam

Quote:

Faces napisał:
Witam. Dorzuciłem przedwzmacniacz (tymczasowo przy odbiorniku) i jakość zdjęć poprawiła się :D . Przedwzmacniacz złożyłem na podstawie schematu zamieszczonego w "Poradnik ultrakrótkofalowca" autorstwa Z. Bieńkowskiego, jako tranzystor zastosowałem BFP196. Poniżej schemat:
Odbiornik satelitarny (satelity meteo 137-138MHz)

to ten przedwzmacniacz.
Faces ten wzmacniacz działa świetnie słyszę satkę już na 30 stopniach mimo iż mam kiepską lokalizację anteny, ale dziwi mnie dlaczego jak leci satka dokładnie nad mną to radyjko głuchnie bez wzmacniacza jest ok
Pozdrawiam Paweł

kaliszanin
Poziom 15

Joined: 04 Dec 2005
Posts: 246
Location: Kalisz

#189 01 Apr 2011 18:18

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Spotkałem się z tym na forum i nawet chciałem zrobić ale nie mogłem dostać tranzystora BFY90 :|

30 stopni ze wzmacniaczem ?? To jak wcześniej odbierałeś ?

bogi
Poziom 19

Joined: 02 Mar 2004
Posts: 650
Location: Kraków

#190 01 Apr 2011 22:08

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Może sygnał przytyka wzmacniacz. Spróbuj zmniejszyć wzmocnienie.

tuner22
Poziom 10

Joined: 25 Oct 2009
Posts: 53
Location: Poznań

#191 02 Apr 2011 15:20

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

kaliszanin wrote:

Spotkałem się z tym na forum i nawet chciałem zrobić ale nie mogłem dostać tranzystora BFY90 :|

30 stopni ze wzmacniaczem ?? To jak wcześniej odbierałeś ?

Witam
Ja zastosowałem BFR 91 TS i działa, wcześniej bez wzmacniacza odbierałem tylko jak leciała na 60 stopni E lub 60 W jak była niżej to sygnał był ale słaby

krzysztof24k
Poziom 4

Joined: 27 Feb 2010
Posts: 8

#192 04 Apr 2011 21:23

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam czy zamiast Filtra SFE 10.7S mogę uzyć Filtr ceramiczny QCF 10.7MHz, RoHS specyfikacja: http://download.maritex.com.pl/pdfs/pa/QCF107.pdf ? Jakiego typu kondensatory foliowe najlepiej użyć ?

poprawiłem link.

kaliszanin
Poziom 15

Joined: 04 Dec 2005
Posts: 246
Location: Kalisz

#193 04 Apr 2011 22:39

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Ta strona co podałeś to nie działa . Myślę że możesz , ważne jest dokładne dobranie filtra 2 p.cz.

tuner22
Poziom 10

Joined: 25 Oct 2009
Posts: 53
Location: Poznań

#194 12 Apr 2011 18:36

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam
Wczoraj urobiłem właściciela budynku i zgodził się na wystawienie anteny na dach i powiem że odbiór o niebo lepszy, ale to nie koniec idę dalej i chcę odbierać HRPT ale z Meteosata. I tu pytanko do kolegi Faces próbowałeś odbierać z Meteosata 7? Ja nie mam takiej możliwości bo budynki mi przeszkadzają, ale z meteosata 8 lub 9 mogę tylko nie wiem czy one działają. Czy na antenie offsetowej produkcji domowej takiej jak tutaj http://members.inode.at/576265/equipment.html i odbiorniku ICOM PCR 1500 da się coś odebrać z tych satelit? Odbiornik ma możliwość odbioru 1691.0 MHz.

Google

Google Adsense

# 12 Apr 2011 18:36

lysy1980
Poziom 21

Joined: 05 Jan 2005
Posts: 1201
Location: Lublin

#195 12 Apr 2011 18:49

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Tam nie ma HRPT, jest HRIT. Do tego, Meteosaty bardzo sporadycznie nadają na częstotliwości 1691MHz z tego co wiem i jak już to możesz coś odebrać w LRIT do HRIT potrzeba trochę sprzętu, bo przekaz jest cyfrowy z modulacją QPSK i prędkością dla danych HRIT w okolicach 2,5Mbit/s a dla RAW myślę że ponad 7Mbit/s. Odbiornikiem którym aktualnie dysponujesz nie odbierzesz absolutnie nic, jest za tępy. Potrzebowałbyś albo LNA na tą częstotliwość lub konwerter z 1,7GHz na jakieś inne niskie pasmo.
Poczytaj stronę do której link podałeś. Jest tam wymienione co jest potrzeba do odbioru.

Google

Google Adsense

# 12 Apr 2011 18:49

kaliszanin
Poziom 15

Joined: 04 Dec 2005
Posts: 246
Location: Kalisz

#196 13 Jul 2011 12:12

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam
Po kolejnej długiej przerwie udało mi się uruchomić odbiornik :) . Okazało się że winny był kondensator C2 , odczepił się do ścieżki :| . Wszystko działa ok .

Pozdrawiam .

tuner22
Poziom 10

Joined: 25 Oct 2009
Posts: 53
Location: Poznań

#197 10 Nov 2011 20:46

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam wszystkich po długiej przerwie.
A więc tak byłem na działce z antenką QHA i moim ICOMEM PCR 1500 i przeżyłem szok licząc przeloty nocne i dzienne miałem ich aż 10 i wszystkie super fotki żadnych zakłóceń. Niestety po powrocie do domu wielka kicha masa zakłoceń, wiec antenka leży w pokoju i czeka na przyszły rok :). A co do Meteosata to powiem wam że nie jest to takie trudne, zrobiłem antene helikalną o długości 1.5m (schemat miałem z sieci) konwerter kupiłem i odbieram fotki :).
Pozdrawiam Paweł

domino20
Poziom 10

Joined: 19 Jan 2006
Posts: 52
Location: Iwonicz

#198 02 Apr 2012 19:28

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam
Buduję ten odbiornik i mam pytania,
1) czy po nawinięciu cewki L2, L3, L4 (4 zwoje DNE 0,4mm na filtrze 7x7) muszę z powrotem założyć ten rdzeń który jest po zewnątrz ?
2) czy zamiast diody bb909 mogę dać bb105 ?
3) czy mogę zastosować filtr ffd 455 tdk ? tylko taki posiadam
pozdrawiam Dominik

Faces
Poziom 23

Joined: 22 Aug 2004
Posts: 3063
Location: Kędzierzyn-Koźle

#199

03 Apr 2012 07:13

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam.
Chodzi Ci o rdzeń ferrytowy? Jeżeli tak to go się nie stosuje.
Można z powodzeniem zastosować diodę BB105 lub jedną połówkę diody BB104.
Możesz zastosować filtr 455 TDK.

domino20
Poziom 10

Joined: 19 Jan 2006
Posts: 52
Location: Iwonicz

#200 03 Apr 2012 16:30

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

W tych kubkach 7x7 jest rdzeń ferrytowy w środku wkręcany i po zewnątrz uzwojenia zaraz pod obudową metalową to tego nie zakładałem.
Pozdrawiam

Faces
Poziom 23

Joined: 22 Aug 2004
Posts: 3063
Location: Kędzierzyn-Koźle

#201

03 Apr 2012 22:03

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Rdzenia ferrytowego wkręcanego się nie stosuje. Rdzenie te nie nadają się na te częstotliwości. Zamiast rdzeni stosuje się równolegle z cewkami trymery aby dokładnie dopasować filtry do odbieranego sygnału. Jeżeli dopasowało by się odpowiedni rdzeń (wkręcany) to wtedy nie stosuje się trymerów zewnętrznych. Jednak dostać takie rdzenie jest bardzo ciężko i dlatego zastosowałem trymery aby łatwo dostroić filtry.
Rdzenie takie można zrobić z kawałka odpowiedniego drutu aluminiowego, uprzednio nagwintowanego, co moim zdaniem jest nie potrzebne i nieopłacalne jak można zastosować trymery (łatwo dostępne i tanie) i z powodzeniem dostroić filtry wejściowe.

domino20
Poziom 10

Joined: 19 Jan 2006
Posts: 52
Location: Iwonicz

#202 07 Apr 2012 18:03

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Ma ktoś opis uruchomienia odbiornika ze strony http://lpistor.chez-alice.fr/meteo2.htm ponieważ na moje nieszczęście strona już nie działa :( a w odbiorniku brakuje mi tylko mc3362 i bf 960 i chciałbym go uruchomić. Pozdrawiam i Wesołych Świąt życzę.

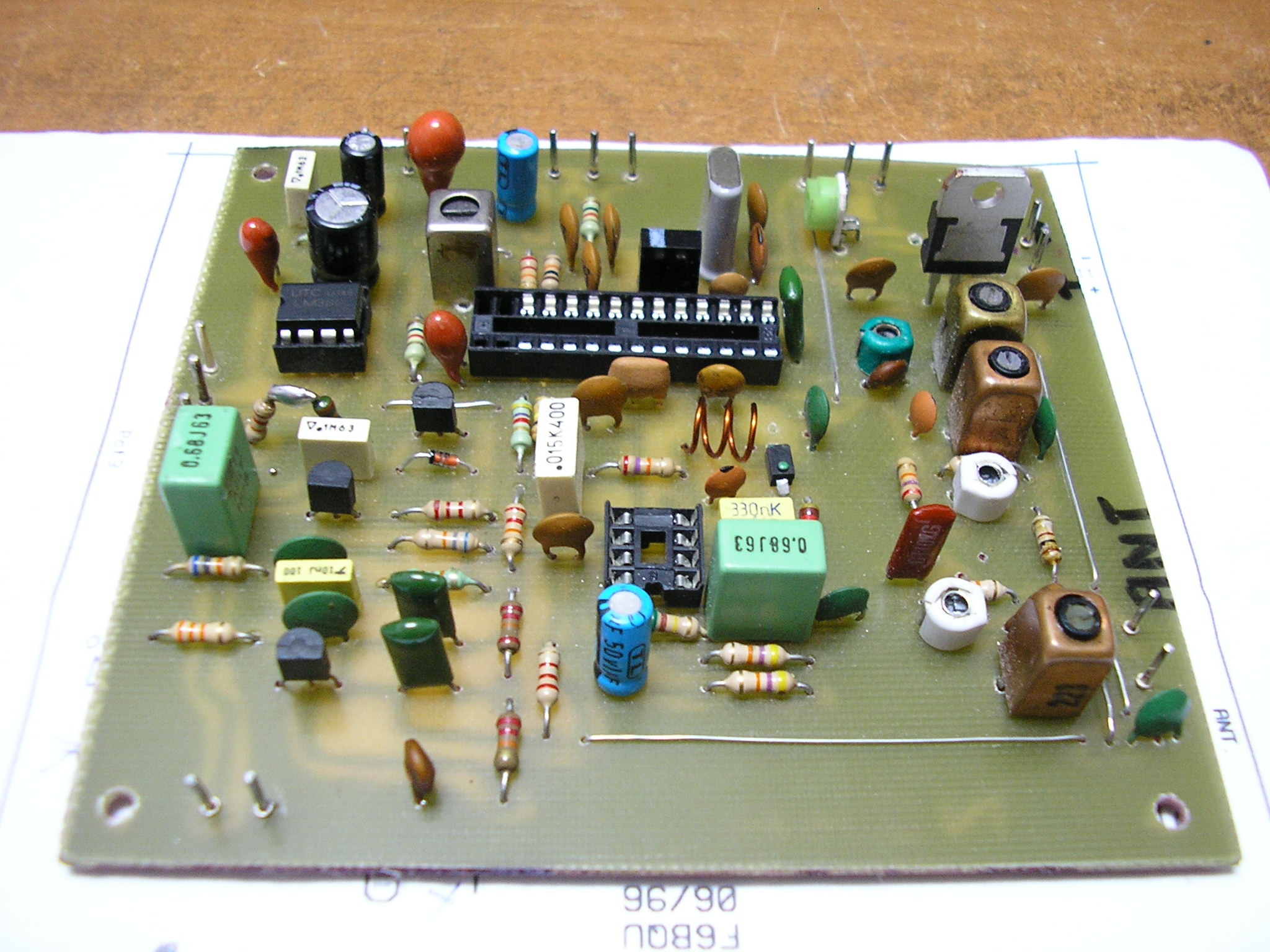

fotka mojego odbiornika.

Klima
Poziom 21

Joined: 21 Jul 2003
Posts: 1254
Location: Poznań

#203 07 Apr 2012 18:41

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Strona chyba działa, to pewnie tylko serwer padł. Spróbuj w przyszłym tygodniu.

domino20
Poziom 10

Joined: 19 Jan 2006
Posts: 52
Location: Iwonicz

#204 30 Apr 2012 18:30

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Witam
Skończyłem budowę tego odbiornika cewką L5 zestroiłem tak że zakres częstotliwości mam w okolicach 136-138MHz ale niestety nie słyszę żadnego sygnału w czasie przelotów, moja antena to GP umieszczona na kominie. Czy może być powodem złe nawinięcie cewek w obwodzie wejściowym ? dałem po (4 zwoje DNE 0,4mm na filtrze 7x7) zwój przy zwoju bez żadnych przerw. Próbowałem zestroić na wyższą częstotliwość to krótkofalowców słyszę i obwody wejściowe ładnie się dostraja oczywiście robię to na słuch (najsilniejszy sygnał bez szumu) na służbach też się ładnie dostrajają obwody wejściowe ale niestety NOAA nie słyszę :( pozdrawiam i proszę o jakieś wskazówki co dalej.

szy_mat
Poziom 10

Joined: 02 Jun 2009
Posts: 50
Location: Poznań

#205 04 May 2012 11:49

Re: Odbiornik satelitarny (satelity meteo 137-138MHz)

Czy można jako antene wykorzystać parabolę/offset z yagą w miejscu konwertera?

EDIT: Po co ten odbiornik? Ja mam kartę TV z funkcją FM 88-1000Mhz!
