 15 Aug 2007 11:47 P-Spice bardzo proszę o pomoc |
|
|
|
Witam ...
Obecnie pisze prace mgr.
Temat mojej pracy to "Technika przesyłu obrazu wizyjnego skrętką teletechniczną"
Zrobic mam symulacje w Programie P-Spice. Jestem z tego zielony. Kompletnie nic nie wiem.
Symulacja ma polegac na tym, że mam wstawić na początek generator dajacy sygnał zblizony do sygn TV. czyli kilkanascie MHz z amplituda 1V puscic go po linii załóżmy 300m na koncu zamkniecie linii (jakis rezystor) + oscyloskop i porownywac sygnały na wejsciu i wyjsciu. Dodatkowo mam montowac jakies filtry dopasowania czy rezystory dopasowania do linii+ elementy stanowiace obciazenie linii czyli odbiorniki. Później odczytac z tej symulacji wszystko co sie da ... Jakies wykresy , wartosci itp itd ...
Oczywiscie odnosi sie to do linii długiej
Niestety nigdy z tym programem nie mialem doczynienia - jest mi bardzo trudno cokolwiek w nim zdzialac ...
Jestem gotów nawet odwdzięczyć się w odpowiedni sposób za rzetelną pomoc...
moje gg:5470056
POZDRAWIAM SERDECZNIE - Marcin
|
|
| Back to top |
|
 |
Google
|
| #
15 Aug 2007 11:47 |
|
|
|
|
|
| Back to top |
|
|
jony
Poziom 24
Joined: 27 Jan 2004
Posts: 5705
Location: Wrocław
|
|
| Back to top |
|
|
cruze
Poziom 7
Joined: 15 Aug 2007
Posts: 23
Location: Częstochowa
|
#3
19 Aug 2007 08:38 Re: P-Spice bardzo proszę o pomoc |
|
|
|
Całkowicie sobie z tym nie radze
Jak uwazasz kolego ktora z tych analiz odpowiadlaby najbardziej mojemu problemowi ???
|
|
| Back to top |
|
|
jony
Poziom 24
Joined: 27 Jan 2004
Posts: 5705
Location: Wrocław
|
#4
19 Aug 2007 14:10 Re: P-Spice bardzo proszę o pomoc |
|
|
|
Wybierasz program do rysowania schematu Schematics.
No to teraz spróbujemy narysować jakiś prosty schemat.
Wiadomo nowe schemat itd. Jak w typowym windowsowskim programie
Klikami na pobierze element, i w nowo otwartym oknie wpisujemy R bo chcemy na schemacie umieścić rezystor. Potem klikami umieść i zamknij i umieszczamy nasz rezystor na schemacie.
(ten widok będzie miał jak wciśniesz zaawansowane Advanced )
Teraz gdy chcemy umieścić jeszcze jeden rezystor, wystarczy kliknąć na (zawiera ostatnio używane elementy)
I umieśćmy na schemacie dwa rezystory, tak jak ja.(żeby obrócić element używamy Ctrl+R, gdy dany element jest aktywny)
Teraz z biblioteki wybieramy źródło napięcia zasilania, o nazwie VSRC i jeszcze do kolekcji pobieramy masę czyli AGND.
I umieszczamy na schemacie. U mnie to wygląda tak
Teraz trzeba połączyć te elementy, wystarczy kliknąć na rysuj połączenia i zabrać się do łączenia elementów. Po połączeniu, czas na deklaracje wartości użytych elementów.
Dwukrotnie kilkamy na dany element i otwiera się okno do zmiany atrybutów danego elementu. Ustaw dokładnie tak jak ja. R1 zadeklarowałem 100Ω a R2 200Ω
Teraz zadeklarujmy parametry źródła napięcia. Ja zadeklarowałem 9V
I ostateczny schemat będzie wyglądał tak.
I tak stworzony schemat gotowy jest do symulacji stało prądowej.
Wystarczy schemat zapisać i uruchomić symulacje.

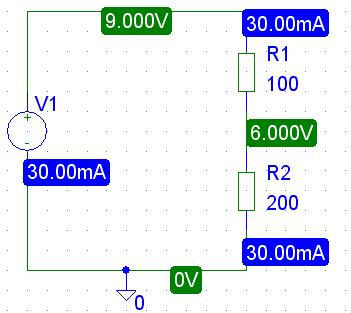

I oto wynik tej że symulacji
Teraz za symulujemy układ RC w dziedzinie czasu (Transient) i częstotliwości (AC sweep)
Schemat wygląda tak
Tylko teraz zamiast źródła napięcia stałego mama źródło sygnału prostokątnego VPULSE.
http://www.elektroda.pl/rtvforum/viewtopic.php?p=4098775#4098775

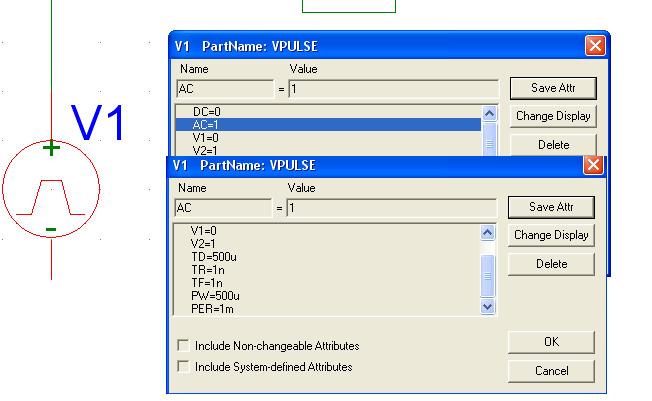

I atrybuty deklarujemy dla częstotliwości 1KHz
I dodatkowo ustalamy wartość napięcia dla analizy w dziedzinie częstotliwości też na 1V AC=1V, dla składowej stałej DC ustawiamy 0V
Teraz czas na ustawieni opcji analizy (symulacji)
Ustaw tak jak ja
Teraz wystarczy umieścić marker napięcia na kondensatory (chcemy obserwować napięcie na kondensatorze) i włączyć symulacja i wybrać jedną z dwóch wykresów.
Zwróć uwagę ze symulacja kończy się na 5ms, czyli tak jaka ustawiliśmy opcjach symulacji (Final time)
Oś x zaczyna sie od 1Hz i kończy na 10KHz czyli tak jak ustawiliśmy.
I załączam gotowe schematy
| Description: |
|
Download |
| Filename: |
da.rar |
| Contents: |
Schematic1.sch
, Schematic2.sch
, da
See all... |
| Filesize: |
1.78 KB |
| Punkty: |
0.00 |
|
|
| Back to top |
|
|
Google
|
| #
19 Aug 2007 14:10 |
|
|
|
|
|
| Back to top |
|
|
cruze
Poziom 7
Joined: 15 Aug 2007
Posts: 23
Location: Częstochowa
|
#5
19 Aug 2007 20:31 Re: P-Spice bardzo proszę o pomoc |
|
|
|
Dziekuje ...
Zrobilem schematy samemu wedle KOlegi instrukcji i działa indentycznie ...
Chciałem zapytac jak to mam odniesc do mojego projektu
|
|
| Back to top |
|
|
Google
|
| #
19 Aug 2007 20:31 |
|
|
|
|
|
| Back to top |
|
|
jony
Poziom 24
Joined: 27 Jan 2004
Posts: 5705
Location: Wrocław
|
#6
20 Aug 2007 11:12 Re: P-Spice bardzo proszę o pomoc |
|
|
|
Może takie coś
| Description: |
|
Download |
| Filename: |
da2.rar |
| Contents: |
Schematic3.sch
, Schematic4.sch
See all... |
| Filesize: |
2.14 KB |
| Punkty: |
0.00 |
|
|
| Back to top |
|
|
cruze
Poziom 7
Joined: 15 Aug 2007
Posts: 23
Location: Częstochowa
|
#7
20 Aug 2007 20:21 Re: P-Spice bardzo proszę o pomoc |
|
|
|
No naprawde Ciekawie to wszystko wyglada .. jednak tu mam pytania?
1. Skąd wiadomo ze linia ma dlugosc 300m ( czy jest jakis przelicznik )
2. W schamacie nr 4ry co to jest za zrodlo na poczatku - jest to źródło napięcia przemiennego ?
3. Czy na wyjscia moge popodlaczac wiecej urzadzen - nazwimy to odbiorczych ( jakies monitory) ...
4. Czy mozna robic dopasowanie linii poprzez filtry ( czy program P spice posiada jakies rodzaje filtrow - aktywnych czy tez pasywnych)
5. Jak sie ma wyganał wejsciowych do wyjsciowego - jak mam na to patrzec ?
Przepraszam najmocniej jesli kogos urażę tymi pytaniami?
pozdrawiam
|
|
| Back to top |
|
|
jony
Poziom 24
Joined: 27 Jan 2004
Posts: 5705
Location: Wrocław
|
#8
21 Aug 2007 01:16 Re: P-Spice bardzo proszę o pomoc |
|
|
|
| cruze wrote: |
1. Skąd wiadomo ze linia ma dlugosc 300m ( czy jest jakis przelicznik )
|
Nie znam sie na liniach długich.
Ale czas opóźnienia TD czy jak tam się go nazywa, zależy od długości linii.
| cruze wrote: |
2. W schamacie nr 4ry co to jest za zrodlo na poczatku - jest to źródło napięcia przemiennego ?
|
Jest to źródło Vsin napięcia przemiennego (sinusa)
| cruze wrote: |
3. Czy na wyjscia moge popodlaczac wiecej urzadzen - nazwimy to odbiorczych ( jakies monitory) ...
|
oczywiście ze można
| cruze wrote: |
4. Czy mozna robic dopasowanie linii poprzez filtry ( czy program P spice posiada jakies rodzaje filtrow - aktywnych czy tez pasywnych)
|
pspice to program do symulacji układów elektronicznych.
Czyli zawiera większość potrzebnych elementów do zbudowanie dowolnego układu. Jak weźmiesz elementy LC to możesz sobie stworzyć sztuczną linie długą lub jakiś filtr LCR. Czy też za pomocą wzmacniacz operacyjny stworzyć aktywny filtr.
Zresztą zobacz sobie na dołączony schemat i uruchom symulacje. Schemat ten przedstawia nietypowy generator sinusa.
Nieśmiertelna kostka NE555 wytwarza przebieg prostokątny. A te dwa wzmacniacze operacyjne pracują w roli dolnoprzepustowych aktywnych filtrów Sallen-Key. Odfiltrowują one wyższe harmoniczne i na wyjściu drugiego filtru, otrzymujemy czyściutki przebieg sinusoidalny.
| cruze wrote: |
5. Jak sie ma wyganał wejsciowych do wyjsciowego - jak mam na to patrzec ?
|
Jest to analiza w dziedzinie czasu ( coś jak oscyloskop) dla schematu 3
A dla 4 wałczyłem dodatkowe w dziedzinie częstotliwości(ac Uwy=f(F[Hz]))
|
|
| Back to top |
|
|
