 12 Oct 2007 22:50 Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilota. |
|
|
|
Witam Mam takie pytanie cz sterownik od Logitech-a Z5500 będzie pasował do subwoofera Z5400 i mam jeszcze problem z podłączeniem bo ktoś "Bardzo inteligąeny" ucioł kabel od sterownika i nie wiem jaki kolor przewodu idzie do jakiego pinu, wtyczka jaK w monitorze. Czy może był by ktoś tak miły i by podał mi kolory pinów w wtyczce. Można to łatwo sprawdzić poprzez przyłożenia omomierza, rozkręcić sterownik i dotknięcie do np: pomarańczowego przewodui szukać we wytczce pokolei każdy pin jeśli na omomierzu będzie 0ohm to znaczy że to ten kolor odpowieda temu pinowi. Jesli Ktoś posiada tego Z5500 lub Z5400 to proszę żeby odpisał. wrzuce kilka fotek żeby było wiadomo o co chodzi.
Fotki Wtyczki: Umówmy sie że będą takie oznaczenia tylko kolorów brakuje bardzo prosze o podanie ich.
| Description: |
|
| Filesize: |
93.47 KB |
|
| Description: |
|
| Filesize: |
92.38 KB |
|
| Description: |
|
| Filesize: |
76.17 KB |
|
| Description: |
|
| Filesize: |
81.93 KB |
|
| Description: |
|
| Filesize: |
71.92 KB |
|
| Description: |
|
Download |
| Filename: |
Sterownik.jpg |
| Contents: |
|
| Filesize: |
70.68 KB |
| Punkty: |
0.00 |
|
|
| Back to top |
|
 |
ALTON
Poziom 24
Joined: 03 Dec 2002
Posts: 4243
Location: CHORZÓW
|
#2
13 Oct 2007 07:53 Re: POmocy Logitech Z 5400 Z 5500 |
|
|
|
Sterownik z Z5400 nie będzie pasował do 5500. Jeżeli chodzi o rozpisanie pinów tu może być naprawdę nielada problem. Po 1 wtyczka musi być 3 rzędowa nie dwu. Po drugie radził bym napisać email do logitecha z pytaniem o część schematu z wtyczką z zaznaczeniem że taki posiadasz ale ktoś uciął powyższy kabelek.
Swoją drogą. Szkoda zestawu..
|
|
| Back to top |
|
|
krzysiek3443
Poziom 14
Joined: 25 Aug 2006
Posts: 178
Location: grodzisk
|
#3
13 Oct 2007 10:39 Re: POmocy Logitech Z 5400 Z 5500 |
|
|
|
Racja szkoda zestawu ale po rozkręceniu sterownika Z5500 w środku ma to samo co Z 5400 tylko trochę inne ułożenie elemętów i wyjść, zaciukał bym tego co obcioł kabel i go gdzieś wyrzucił może znasz E-maila do lagitecha bo nie mogę znaleść ale pewnie jak znajde to będe mieć problem z napisaniem tej prośby bo niezbyt znam angielski. Najlepszym wyjściem by było jak by ktoś rozkręcił sterownik i posprawdzał miernikiem jaki kolor do jakiego pinu.
|
|
| Back to top |
|
|
plmati
Poziom 6
Joined: 05 Jun 2006
Posts: 17
|
#4
04 Dec 2007 11:15 Re: POmocy Logitech Z 5400 Z 5500 |
|
|
|
Niewiem czy będzie pasować ale trzymaj schemat od z-2300 ma takie samo wyjscie ale innego pilota.. ale możesz spróbowac ;)
|
|
| Back to top |
|
|
ALTON
Poziom 24
Joined: 03 Dec 2002
Posts: 4243
Location: CHORZÓW
|
#5
04 Dec 2007 13:43 Re: POmocy Logitech Z 5400 Z 5500 |
|
|
|
plmati twoja wtyczka z pewnością się przyda. Dasz radę rozpisać jeszcze na których pinach jest +18V / -18V ? Czy "włącznik" to po prostu zwierane dwa piny wtyczki? Oczywiście wtyczka opisana powyżej nie pasuje do żadnego innego zestawu prócz Z2200. Jak znajdę czas to opiszę piny z zestawu Z680.
|
|
| Back to top |
|
|
Google
|
| #
04 Dec 2007 13:43 |
|
|
|
|
|
| Back to top |
|
|
kiddy
Poziom 9
Joined: 23 Jul 2003
Posts: 36
|
#6
26 Oct 2008 09:18 Re: POmocy Logitech Z 5400 Z 5500 |
|
|
|
Odgrzebuję stary temat....
Czy udało się komuś rozpisać tą wtyczkę ?
Kupiłem za grosze sub od Z-5500 i muszę do tego "cuda" dorobić sterownik (na początek DS1806 + Atmel) - nie biorę pod uwage jak na razie podłączenia optycznego/coax tylko tylko sam analog - chyba że "cyfrówka" od DD5.1 siedzi nie w pilocie a w sub-ie.
Jak coś macie to na mark_kiddy(i_hate_spam)wp(kropa) pl
Z góry dzięki.
Jeśli by mi się udała konstrukcja to ją tutaj zamieszczę.
Pozdrawiam
Marek K.
|
|
| Back to top |
|
|
spkb
Poziom 11
Joined: 19 Mar 2003
Posts: 61
|
#7
12 Nov 2008 22:45 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
Takie cos znalazlem:
|
|
| Back to top |
|
|
Google
|
| #
12 Nov 2008 22:45 |
|
|
|
|
|
| Back to top |
|
|
polako1988
Poziom 6
Joined: 14 Jun 2008
Posts: 16
Location: Radom
|
#8
16 Nov 2008 00:08 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
witam
zeby nie robic smietnika podpinam sie pod temat z 5500:P
mam pytanko czy ktos sie juz spotkal w tym modelu a dokladniej w panelu sterujacym ze wyswietlacz LCD zaczyna zanikac?? Mam juz ten zestaw okolo 3 lat i powoli zaczynaja zanikac napisy... czy moze ktos wie czy da sie to zrobic i czym to grozi ??
z gory dziekuje za info :)
|
|
| Back to top |
|
|
krzysiek3443
Poziom 14
Joined: 25 Aug 2006
Posts: 178
Location: grodzisk
|
#9
03 Jan 2009 23:18 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
Prawdopodobnie coś może nie stykać przy wyświetlaczu podobnie sie dziej nieraz z kalkulatorami... być może sie mylę... spróbuj docisnąć wyświetlacz i zobacz czy jest lepiej ale nie za mocno żeby nie pękł wyświetlacz...
|
|
| Back to top |
|
|
Kriss22
Poziom 2
Joined: 04 Feb 2009
Posts: 2
|
#10
04 Feb 2009 17:16 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
Witam , zobaczyłem że miałeś problem z fuzją sub z5400 i sterownik z5500 - wypaliło to? Może od Z5450?? Mam też suba od z5400 , satelity od z5500 ale nie mam sterownika a nadarzyła się okazja kupna sterownika od z5500 albo z5450 . Pozdrawiam .
|
|
| Back to top |
|
|
jarekm27
Poziom 16
Joined: 17 Jun 2008
Posts: 290
Location: sieradzkie
|
#11
01 Apr 2009 20:44 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
Witam
Posiada ktoś może opis wyprowadzeń wtyczki z zestawu
X-530 ?
|
|
| Back to top |
|
|
jimmy87
Poziom 10
Joined: 07 Jul 2004
Posts: 53
Location: Rydułtowy
|
#12
02 Sep 2009 23:04 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
Witam!

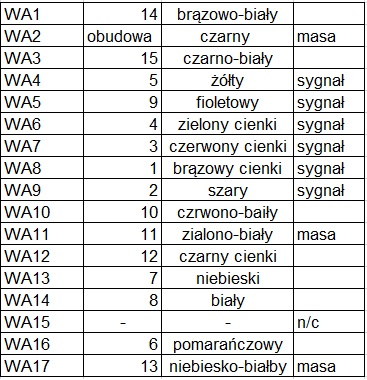

Czy ktoś znalazł jakis sensowny schemat tych wyprowadzeń? Ja mam razem z wtyczką i chciałbym ożywić sam panel bez subwoofera. Z tego co pomierzyłem to sama masa się już nie zgadza według rysunku, który zamieścił spkb. Masa we wtyczce jest na pinach 13,15.
Pin we wtyczce taka jak na rys wyżej (żeńska) - pin w sterowniku takim jak na zdj wyżej (oznaczenia WAx znajdują się na płytce sterownika od strony wyświetlacza)
1 - WA4 (żółty)
2 - WA6 (zielony cienki)
3 - WA7 (czerwony cienki)
4 - WA9 (szary)
5 - WA8 (brązowy cienki)
6 - WA10 (czerwono-biały)
7 - WA5 (fioletowy)
8 - WA14 (biały)
9 - WA13 (niebieski)
10 - WA16 (pomarańczowy)
11 - WA3 (czarno-biały)
12 - WA1 (brązowo-biały)
13 - WA11 -masa (zielono-biały)
14 - WA12 (czarny cienki)
15 - WA2 -masa (czarny)
obudowa wtyczki - WA17 -masa (niebiesko-biały)
Wnioskuję że punkty WA2,WA11,WA17 to masa, ze względu na to że wszystkie są połączone razem na płytce, oraz dodatkowo łączą się bezpośrednio z paroma układami oraz diodą IR.
Ja pomogłem wam koledzy na tyle na ile mogłem, teraz proszę o waszą pomoc.
Napiszcie jakie macie napiecia na wtyczce do sterownika i gdzie są sygnały z poszczególnymi kanałami dzwięku. Jeśli ktoś ma kompletny zestaw i odrobinę wiedzy i chęci to myśle że to nie byłby za duży problem...
Pozdrawiam, Jakub.
|
|
| Back to top |
|
|
Google
|
| #
02 Sep 2009 23:04 |
|
|
|
|
|
| Back to top |
|
|
stach07
Poziom 2
Joined: 06 Mar 2010
Posts: 3
|
#13
07 Mar 2010 22:18 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
Witam! Czy mógłby ktoś odpowiedzieć na pytanie `czy panel sterowania z Z-5500 będzie pracował z subwooferem Z-680 i jakie głośniki mógłbym zamiennie tutaj podłączyć (nie mam oryginalnych ). Proszę o pomoc.
|
|
| Back to top |
|
|
Faraonix
Poziom 3
Joined: 09 Apr 2006
Posts: 5
|
#14
25 Apr 2010 21:19 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
| polako1988 wrote: |
witam
zeby nie robic smietnika podpinam sie pod temat z 5500:P
mam pytanko czy ktos sie juz spotkal w tym modelu a dokladniej w panelu sterujacym ze wyswietlacz LCD zaczyna zanikac?? Mam juz ten zestaw okolo 3 lat i powoli zaczynaja zanikac napisy... czy moze ktos wie czy da sie to zrobic i czym to grozi ??
z gory dziekuje za info :) |
Czytalem na jakims forum ze bylo wiecej osob z taka przypadloscia. U mnie po 2 latach zaczynala zanikac czesc wyswietlacza. Zauwazylem ze jak ostygnal to bylo ok. Jak zostal wlaczony przez dluzszy czas znowu zanikaly.
Zestaw wziolem z rozszerzona 3 letnia gwarancja i niedawno mi sie konczyla wiec zanioslem do naprawy. Dali mi nowy panel. Jest napewno jasniejszy i nie wiem czy nie jest w nim wieksza z tylu kratka wentylacyjna. Nie pamietam jak bylo w starym. Gdzies wyczytalem ze koszty naprawy wyswietlacza to od 250-700zl
|
|
| Back to top |
|
|
giera2
Poziom 15
Joined: 15 May 2005
Posts: 208
Location: "-"
|
#15
21 May 2010 20:32 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
Które piny zewrzeć aby subwoofer odpalił? 7 i ????
Uruchomił to już ktoś bez centralki?
|
|
| Back to top |
|
|
Bart24
Poziom 2
Joined: 12 Dec 2005
Posts: 2
Location: Zawiercie
|
#16
13 Jan 2011 21:55 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilot |
|
|
|
Witam
Szukam i szukam nie tylko na tym forum ale także na stronach anglojęzycznych i nie trafiłem na temat ?
Czy ktoś próbował podłączyć do zestawu Z-2300 sterownik od Z-5500.
Dlaczego taki pomysł ano dlatego że dało by się wtedy głośnikami sterować zdalnie z pilota :) (chyba że znacie inny sposób na bezprzewodowe sterowanie tym zestawem).
Człowiek zaprogramował by sobie pilota uniwersalnego i jednym sterował by TV, dekoderem i głośnikami :)
Za jakiś czas wpadnie mi w ręce sam sterownik i będę nad tym pracował ale może istnieje już gdzieś taki temat to bym nie musiał wyważać otwartych drzwi :P
A jak by się udało to chętnie się z wami podzielę co z tej hybrydy wyszło :)
Na tej stronce kolo zrobił sterownik do Z-2300 (po angielsku)
http://blog.jseaber.com/2010/02/27/logitech-z-2300-control-pod-disassembly/
Nawet filmik jest jak to śmiga :)
Pozdrawiam
|
|
| Back to top |
|
|
Rudy 102
Poziom 7
Joined: 19 Dec 2004
Posts: 20
Location: Czestochowa
|
#17
14 Apr 2011 00:50 Re: Logitech Z 5400, Z 5500 - opis wyprowadzeń wtyczki pilota. |
|
|
|
Witam,
ponownie tym razem ja odgrzebię temat za co przepraszam :P
ale po przeszukaniu wzdłuż i szerz internetu nie znalazłem nic co by przybliżyło mnie do uruchomienia centralki od Z-5500. Gdybym to posiadał suba do niego to może nie było by takiego problemu lecz mam suba od zestawu Z-680. Cały wzmacniacz jest na pewno sprawny jak i układ od odcięcia wysokich z suba ponieważ podając sygnał na wtyk D-15 (ten jak VGA) elegancko wycina wysokie i lecą same niskie. Wracając do tematu kolejny problem to brak pewności czy centralka jest sprawna ponieważ sprzedający nie miał pewności bo nie miał na czym sprawdzić jak i kolejna trudność to taka że nie ma ona włącznika (standby) tylko zamiast niego jest słuchawka (z tył napis PID:R002). Wnioskuje że jest to centralka od nowszego (upgradowanego) zestawu który to niby miał ciągnąć mniej prądu 35W zamiast 40W.
Dokonują własnych pomiarów wtyczki z centralki samej centralki jak i wyjścia z suba mierzyłem takie oto rzeczy jak z którego pinu co wychodzi.
Więc ze strony subwoofera wygląda to tak:
1 audio
2 audio
3 audio
4 audio
5 audio
6 shield
7 standby
8 pgnd ->13
9 audio
10 vdig
11 dgnd
12 masa
13 pgnd ->8
14 vregdd
15 vregss
Piny 8 i 13 są ze sobą połączone.
Następnie po mierzyłem kabel od centralki jego piny w końcówce, płytce jak i funkcje:
Tutaj powstaje problem który pin z subwoofera podłączyć do centralki by chodziła. Nie możliwe jest właściwie "chodzenie" po ścieżkach płytki centralki by znaleźć gdzie która idzie bo płytka jest trzy warstwowa i nie widać gdzie co leci.
Można by to wszystko zrobić oczywiście bez niej dorabiając chinche na obudowie włączając na krótko i po robocie lecz pozbawił bym się mówiąc otwarcie wygodnego sterowania jak i możliwości podłączenia dźwięku przez złącze optyczne.
Podsumowując prosił bym o pomoc co gdzie wpiąć w centralkę lub jeżeli ktoś by miał jej schemat to było by genialnie bo rozwiązało by to wszelkie wątpliwości gdzie co na co i dlaczego
|
|
| Back to top |
|
|
