 10 Nov 2007 22:56 Kamerka IR domowym sposobem |
|
|
|
Witam!!
Chciałbym się podzielić z wami moim wczorajszym dziełem a mianowicie przeróbką taniej kamery internetowej na kamerą IR.
Jakieś dwa dwa lata temu zakupiłem kamerę internetową za przysłowiowe trzy grosze(20zł) aby zamontować ją w modelu i przesyłać z niego wizję na komputer.
Po kilu kraksach nadajnik odszedł do krainy cieni :) i kamera poszła na półkę.Tak leżała do czasu gdy natrafiłem na artykuł, który opisywał jak
w prosty sposób przystosować ją do odbioru promieniowania IR.Jak wiadomo w tego rodzaju sprzęcie montowane są niskiej jakości przetworniki
typu CMOS itd.Są one wrażliwe na promieniowanie IR więc to tylko krok do zrobienia kamery IR.
Potrzebne materiały i koszty:
-Kamera web(zależy od klasy)
-kolorowa klisza fotograficzna- negatyw(każdy ma ale o ty później)
-narzędzia(też chyba każdy ma :)
-oświetlacz IR(opcja:)
Do pracy rodacy:
Na początek musimy rozkręcić naszą kamerkę aby dostać się do filtra IR, który uniemożliwia przeniknięcie promieni IR na matrycę.
Znajduję sie on najczęściej tuż nad matrycą lub tak jak w moim przypadku był on wkręcony za optyką obiektywu.
Jest to małe szkiełko pomalowane czerwoną lub fioletową farbą.Poznać je można po tym, że gdy nim manewrujemy zmienia kolor swojej przeźroczystości.
Oto ono:
No to dalej:)
Teraz ten nieszczęsny film, a właściwie klisza fotograficzna. Potrzebny nam będzie negatyw z kolorowego filmu.I teraz negatyw lub jego
kawałek musi być całkowicie zaczerniony i oczywiście wywołany :).Sam mam go po fotograficznej przeszłości taty.
oto on:
Kończymy zabawę.
Na koniec wracamy do naszej kamerki, z której musimy wywalić ten filtr IR a w miejsce niego wstawiamy przycięte na wymiar dwa kawałki negatywu
(no i tak w podstawowym projekcie były dwa "filtry" ale dla mnie bardziej efektowne było zastosowanie jednego lub wcale).Gdy już wszystko jest na miejscu to
składamy kamerę w całość, podłączamy do kompa i oglądamy świat w innych barwach:).
Teraz kilka fotek:

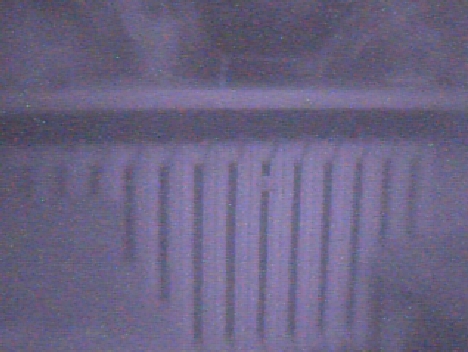

-Pokój przed przeróbką kamery
-wycinki z kliszy
-Cała optyka
-Matryca
-kamerka
-widok pokoju bez żadnego filtra
-to samo z dwoma kliszami
-całkowicie ciemny pokój i potencjometry oświetlone pilotem rtv
Źródła:
http://www.hoagieshouse.com/IR/
http://www.hoagieshouse.com/IR/kamera/index.html
""''\_PoZdRo_/''""
|
|
