Spawarka inwertorowa rockworth ARIW160

09 Dec 2007 14:36 ELelektronikwrc
  • #1 09 Dec 2007 14:36
    elektronikwrc
    Level 11  
    Helpful post? (0)
    Witam.
    Jakiś czas temu miałem okazje "testować" spawarkę ROCKWORTHA z Castoramy. Spawarką dobrze się spawa nawet w pionie spaw wychodzi gładki i nie poszlakowany. Spawarką da się spawać elektrodami 3.2 mm bez przerwy i dorywczo 4 mm ale nie sprawdzałem na czwórkach. Myślę iż znamionowy prąd 160A jest jak najbardziej prawdziwy ale nie mierzyłem miernikiem bo nie posiadam takiej cęgówki :D .
    Oczywiście zaraz po testach praktycznych z ciekawości jako elektronik zajrzałem "do środka" co przedstawiają poniższe zdjęcia. Spawarka ma bardzo ciekawie rozwiązany dławik w postaci kilkunastu zwojów płaskownika miedzianego na śrubie :) oraz to co przyciągnęło moją uwagę jest stopień sterowania transformatorem. otóż sterowanie jest w postaci bloku mocy IGBT coś podobnego jak w falownikach tylko o innej budowie. Przekładnik prądowy zrealizowany na rdzeniu pierścieniowym i sam transformator wydaje się być taki trochę "mały " jak na te 160A .
    Chciałbym skonstruować spawarkę inwertorowa wzorując się na ten z ROCKWORTHA z prostego powodu - wiem jak spawa i nie jest bardzo skomplikowana z tego co widzę.
    Do szanownych forumowiczów:

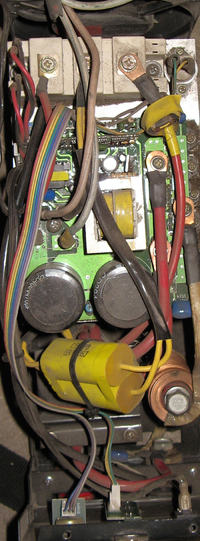

    Proszę o schemat ew blokowy tej spawarki to co da sie odczytać ze zdjęć, być może ktos posiada schemat ideowy tej spawarki to bardzo poproszę

    Spawarka inwertorowa rockworth ARIW160

    Spawarka inwertorowa rockworth ARIW160

    Spawarka inwertorowa rockworth ARIW160

    Spawarka inwertorowa rockworth ARIW160

    Dodano po 6 [minuty]:

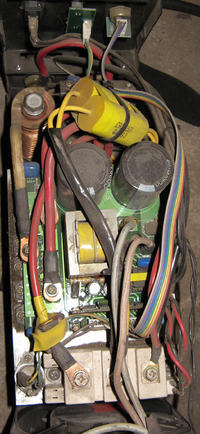

    Tu jest reszta zdjec :)

    Spawarka inwertorowa rockworth ARIW160


    Spawarka inwertorowa rockworth ARIW160


    Spawarka inwertorowa rockworth ARIW160


    Spawarka inwertorowa rockworth ARIW160



    Spawarka inwertorowa rockworth ARIW160

    Dodano po 8 [minuty]:

    Spawarka inwertorowa rockworth ARIW160


    Spawarka inwertorowa rockworth ARIW160


    Spawarka inwertorowa rockworth ARIW160



    Spawarka inwertorowa rockworth ARIW160


    Spawarka inwertorowa rockworth ARIW160



    Spawarka inwertorowa rockworth ARIW160



    Spawarka inwertorowa rockworth ARIW160

    Popraw błędy i interpunkcję. Użyj przycisku PISOWNIA -->REGULAMIN pkt 15. [hefid]
  • #2 09 Dec 2007 16:08
    tomaszo
    VIP Zasłużony dla elektroda
    Helpful post? (0)
    Przenioslem z DIY.
  • #3 10 Dec 2007 13:41
    lechoo
    Level 39  
    Helpful post? (0)
    Wszystkie spawarki inwerterowe spawają podobnie, na Elektrodzie znajdziesz podobne projekty w wykonaniu amatorskim - wystarczy poszukać...
    Z fotografii można jedynie wywnioskować, że w tej spawarce przetwornica wykonana jest w topologii półmostka.
  • #4 10 Dec 2007 15:15
    Kenichi_
    Level 9  
    Helpful post? (0)
    a jaka jest cena w tej Castoramie tej spawarki?
  • #5 10 Dec 2007 17:44
    erzaw
    Level 9  
    Helpful post? (0)
    Witam,około 800 zł
  • #6 10 Dec 2007 19:04
    Pawel1812
    Level 26  
    Helpful post? (0)
    Witam.
    Obejrzałem fotki i co pierwsze, co zauważyłem, to opiłki metalu po szlifowaniu we wnętrzu i na elektronice wciągane do wnętrza przez wentylator. Proponuje częste czyszczenie albo cos wymyśleć, bo inaczej coś złego się na pewno prędzej czy później się stanie, a bez schemtu będzie duży problem. Apropo wykonania spawarki , to są na elektrodzie sprawdzone schematy spawarek:
    http://www.elektroda.pl/rtvforum/viewtopic.php?t=745942&highlight=spawarka+inwertorowa&sid=75d693a0624dc1e15e9d1f96489e161e wraz z kalkulacją kosztów oraz http://www.elektroda.pl/rtvforum/viewtopic.php?t=458007&highlight=spawarka+inwertorowa&sid=75d693a0624dc1e15e9d1f96489e161e w tej problem opiłków został na pewno dobrze rozwiązany, jednak jest na dośc trudnym do zdobycia układzie. Miłej lektury i pozdrawiam.
  • #7 10 Dec 2007 20:29
    elektronikwrc
    Level 11  
    Topic author Helpful post? (0)
    Do Pawel1812, dziękuje za spostrzeżenie ale to nie moja spawarka więc nie mam się co martwić spawarka jest używana do montażu konstrukcji w terenie u mojego znajomego, który ma firmę. Nie życzę mu tego ale jak spawarka się popsuje to będę miał okazje ją rozpracować i może wyciągnąć jakieś zalety z tej topologi układu do mojej konstrukcji.
    Tak do wszystkich to jakie zadanie ma ten moduł IGBT taka biała kostka na początku radiatora tuz przy wentylatorze doprowadzone jest tam 320 V stałego . czy to jest końcówka do sterowania trafo? do jeśli tak to gdzie jest podłączony drugi koniec trafa? :)
  • #8 10 Dec 2007 23:27
    lechoo
    Level 39  
    Helpful post? (+1)
    Na podstawie fotek pozwoliłem sobie namazać schemat blokowy:

    Spawarka inwertorowa rockworth ARIW160

    Mam nadzieję, że sporo Ci wyjaśni. Moduł IGBT zawiera w jednej obudowie 2 tranzystory połączone tak jak na powyższym schemacie. Pominąłem diody włączone antyrównolegle do tranzystorów, które zawsze występują w tego typu modułach.

    Jeśli masz jeszcze u siebie tą spawarkę to spisz oznaczenia modułu IGBT oraz wartość pojemności tych 2 żółtych dużych kondensatorów włączonych w szereg z uzwojeniem pierwotnym transformatora.
  • #9 11 Dec 2007 15:23
    elektronikwrc
    Level 11  
    Topic author Helpful post? (0)
    lechoo Dlaczego trafo jest połączone przez te kondensatory co to za system przenoszenia energij bo nie spotkałem sie z tym, myślałem że te kondensatory robią za gasiki :). Wielkie dzięki za schemacik wyjaśnił mi budowę tej spawarki.
    Chcąc zbudować spawarkę o prądzie ciągłym 180-200A
    i szczytowym około 250A mogę wzorować sie na tej przedstawionej przeze mnie ( oczywiście zwiększając moc odpowiednich modułów) czy lepiej wzorować sie na tej
    "Spawarka inwertorowa 140A własnoręcznie wykonana." lub tej:
    "Spawarka inwertorowa 45-140A 60kHz na UC3526"
    w wykonaniu M_MARCIN1974.
    Myślę że rozsądnie było by nawinąć taką spawarkę taśmą miedzianą ( chodzi mi o trafo i dławik) ale posiadam w swoich zasobach :) ok 2 kg drutu DNE 0.5 mm^2
    Proszę o wszelkie uwagi i sugestie.
    Pzdr

    Dodano po 3 [minuty]:

    Jak sądzicie jaki to rdzeń w w\w spawarce? ja do swojej chciałbym użyć dwóch rdzeni typu E 80 jako trafo a na dławik jeden rdzeń E 80 wydaje mi sie że to jest z nadwyżką ale chcę zostawić zapas mocy i dużo miejsca żeby dobrze nawijało sie licą z drucików 0.5 mm Spawarkę projektuje na 250A prądu znamionowego (szczytowy) a 200A Prąd ciągły .
  • #10 11 Dec 2007 15:50
    -RoMan-
    Level 42  
    Helpful post? (0)
    Bez kondensatorów przez transformato płynęła by duża składowa stała i całość dość gwałtownie wypuściłaby dym. W półmostku zawsze masz kondensator. Czasem podłącza się pomiędzy kondensatory wejściowe połączone szeregowo.

    Dwa złożone E80 na transformator to całkiem dobry pomysł. Mają na tyle duży przekrój okna, że całość będzie proporcjonalna.
    Na dławik zdecydowanie E65/32/27-3C90 ze szczeliną 7.8 mm (są dostępne w Polsce bez problemu).
    Lica z drucików 0.5 mm umożliwia osiągnięcie częstotliwości pracy transformatora rzędu 100 kHz - jeśli zdołasz opanować kontroler, który będzie w stanie przeładowywać MOSFETy/IGBT wystarczająco szybko.
  • #11 11 Dec 2007 16:10
    kalasz20
    Level 25  
    Helpful post? (0)
    Witam , mnie również interesuje wartość tych kondensatorów (żółtych) , jeśli możesz podaj całe oznaczenie , także robię spawarkę z półmostkiem i z tym samym rozwiązaniem prostownikowym , a propo jakie kondensatory są w stanie wytrzymać duże prądy przezeń płynące?
    Pozdr
  • #12 11 Dec 2007 16:58
    elektronikwrc
    Level 11  
    Topic author Helpful post? (0)
    Witam, wartość tych kondensatorów postaram się podać jak najszybciej jak tylko pożyczę spawarkę od znajomego niestety nie posiadam jej u siebie :)

    Dodano po 6 [minuty]:

    czy ten dławik na śrubie jest dlatego taki dziwaczny bo spawarka jest oparta na pół mostku ?
    Co proponujecie sterownik z kondensatorami wytrzyma taki prąd czy lepiej sterownik przepustowy oparty na kostce SG3526 lub UC3845 ? i driver HCPL 3120 z dobrym zasilaniem tak aby wstrzyknąć duzy prąd na bramki IGBT co było by korzystniejsze i bardziej praktyczne, jakie rozwiązania są stosowane praktycznie przy takich mocach spawarek?
  • #13 11 Dec 2007 17:04
    -RoMan-
    Level 42  
    Helpful post? (0)
    Przy tej mocy - pełny mostek na UC3846 i driverach np. IR2110.
  • #14 11 Dec 2007 17:34
    elektronikwrc
    Level 11  
    Topic author Helpful post? (0)
    Dzięki -RoMan- czekam na sugestie i podpowiedzi innych forumowiczów.
  • #15 11 Dec 2007 23:30
    Bruum
    Level 23  
    Helpful post? (0)
    Witam! Kolego-mam pytanie-czy w tym egzemplażu spawarki da się odczytać napisy z kostek smd?
  • #16 12 Dec 2007 06:04
    elektronikwrc
    Level 11  
    Topic author Helpful post? (0)
    Bruum wrote:
    Witam! Kolego-mam pytanie-czy w tym egzemplażu spawarki da się odczytać napisy z kostek smd?

    Nie wiem niestety nie posiadam tej spawarki u siebie ale jeśli zbiorę wszystkie informacje jakie będą mi potrzebne to wtedy spisze je z tej spawarki i umieszczę w tym psocie.
    Pzdr
  • #17 16 Dec 2007 19:51
    elektronikwrc
    Level 11  
    Topic author Helpful post? (0)
    Dlaczego w tej spawarce jako dławik użyto kilkunastu zwojów płaskownika na jakiejś śrubie metalowej a nie na rdzeniu ferrytowym jak książka pisze :) ??
    Czy powodem są oszczędności i ekonomia czy może prawa fizyki.
  • #18 16 Dec 2007 20:46
    kalasz20
    Level 25  
    Helpful post? (0)
    Dławik możę być na rdzeniu z blach , jak zwykłe trafa sieciowe , tam jest już praktycznie prąd stały , śruba to też rdzeń.
    Pozdr
  • #19 28 Dec 2007 17:11
    kalasz20
    Level 25  
    Helpful post? (0)
    Zdobyłem trochę danych takiej samej spawarki :
    Diody w prostowniku F30U60DN 2 x 30A 600V
    Moduł: SKM75GB063D 600V 75A
    Kondensatory na wejściu: 2 x 560uF/450V , mostek zsilający 35A
    Kond. oddzielający składową stałą : 2 x 630V 106 , prawdopodobnie 10uF
    Dławik na śrubie 28uH , trafo główne wymiary pokrywają się z E65 , 2 x wtorne po ok. 6 zwojów ( trudno dokładnie policzyć bez rozwinięcia) , jedno 20uH , drugie 23uH , pierwotne 209uH , napięcie na wyjściu spawarki luzem ok 81V.
    Pozdrawiam
  • #20 18 May 2008 18:49
    zygyt12
    Level 9  
    Helpful post? (0)
    Witam! Jako laik mam pytanie odnosnie tej spawarki.Uzywam takiej samej i chcialbym usprawnic ja w dodatkowy jonizator potrzebny przy spawaniu metoda tig. Jak wpiac jonizator na okolo 2-3 kv aby nie uszkodzic czegos w tej spawarce?
  • #21 24 May 2008 13:02
    dziuba-82
    Level 9  
    Helpful post? (0)
    Mam pytanko nie dokońca związane z postem ale myślę, że mogę uzyskać tu odpowiedź.
    Mam zamiar kupić spawarkę inwertorową i wybór padł pomiędzy ARIW 160 i Bester 140 (141+) http://www.bis.mpmservis.pl/140.shtml
    Cena tej chinskiej to 680zł a Bestera 970zł
    Proszę o jakąś opiniję na ich temat jeżeli jest to możliwe:D
  • #22 24 May 2008 14:40
    kalasz20
    Level 25  
    Helpful post? (0)
    Witam
    Spawałem tym AIRW i jest całkiem niezła , ten Bester też wygląda mi na chińszczyznę , spawałem też spawarką Unistar mma200 , do kupienia za 650zł na all , za te pieniądze rewelacja tylko nie wiem jak jest z gwarancją , musiałbyś spytać się sprzedawcy , ja jej nie sprzedaje choć sprzedawca jest z Białegostoku. U mnie ten AIRW kosztuje 900zł w Bstoku.
    Pozdr
  • #23 25 May 2008 23:18
    dziuba-82
    Level 9  
    Helpful post? (0)
    Nie sądziłem, że na tym forum ktoś mi odpowie, że Bester to chińszczyzna:D
    Wybór padł na Bestera, panowie z Castoramy w Gorzowie pozwolili mi porównać ARIW160 i Bestera 140, który może służyć do spawania metodą TIG .
    ARIW160 przy większych prądach niż w Besterze gożej sobie radził ze spawaniem, a nie wspomnę już o wykonaniu i mniejszej wadze oraz gabarytach i dwóch latach gwarancji, pomijając fakt, że jeszcze nie dawno kosztował 1540zł i do dziś są takie ceny na Alledrogo:DJa zapłaciłem 970zł:D
  • #24 25 May 2008 23:31
    kalasz20
    Level 25  
    Helpful post? (0)
    Jeśli sądzisz że ta spawarka została zaprojektowana i wykonana w Polsce to się bardzo mylisz , obecnie Bester został wchlonięty przez Lincoln Electric , a Bester nigdy nie robił urządzeń inwerterowych , jesli już napewno nie kosztowałby tyle tylko conajmniej dwa razy więcej. Jeśli nie wiesz sporo firm zamawia gdzie indziej i sprzedaje urządzenia pod swoją marką , ten "Bester" to uzupełnienie asortymentu , jesli się rozejrzysz reszta pawdziwych Besterów jest oparta na tradycyjnych transformatorach , zreszta nawet jej wygląd ( Bester 140 ) zdradza jej pochodzenie.
    Pozdr
  • #25 06 Jun 2008 14:27
    dziuba-82
    Level 9  
    Helpful post? (0)
    Nie wydaje mi się , że to chińczyk ponieważ nie mogli by na nim napisać Made in Italy:D
    Jak ją kupowałem to właśnie przyglądałem się drobnym szczegółom, tj. śrubki, włącznik, nóżki i takie tam, nawet przewody i cała reszta dużo odbiega jakością od Ariwa.
    Zgodzę się ,że jakiś scalak lub inny element ma coś wspólnego z chinami ale to się tyczy każdego sprzętu obecnego teraz na rynku, ale napewno nie była robiona u żóltków:!:
    Ale to nie zmienia faktu, że jest dużo lepszy od Ariwa i można nim spawać metodą TIG.:D
  • #26 05 Dec 2008 21:00
    AJZ
    Level 9  
    Helpful post? (0)
    Witam. Mam prośbę do posiadaczy przecinarki plazmowej ROCKWORTH PLAZMA 40-R. Na płycie głównej przysmażyły mi się dwa oporniki z wyglądu dwu watowe i niestety nie można odczytać napisów. Maszynka jeszcze chodzi ale sądzę że któregoś dnia odmówi posłuszeństwa i będzie problem. Jeśli ktoś z posiadaczy takiej przecinarki byłby uprzejmy rzucić okiem na wartości tych oporników, byłbym wdzięczny za wiadomość
  • #27 06 Mar 2009 11:36
    orinoco
    Level 13  
    Helpful post? (0)
    Jeśli oporniki jeszcze żyją - cóż prostszego jak wylutować i zmierzyć? Na przyszłość wypadałoby zastąpić je mocniejszymi lub lepiej zastanowić się czemu się tak grzeją.
  • #28 11 Mar 2009 15:42
    zzz
    Level 19  
    Helpful post? (0)
    Quote:
    spawałem tym AIRW i jest całkiem niezła , ten Bester też wygląda mi na chińszczyznę


    Spawarkę produkuje fabryka Lincolna we Włoszech gdzie robione są wszystkie ich invertory. Na całym świecie nazywa się ona Handy Stick a tylko w Polsce sprzedawana jest pod logo Bestera.
  • #29 12 Apr 2009 10:45
    matisf
    Level 8  
    Helpful post? (0)
    Witam,
    Mam takie pytanko, używałem tej spawarki dość długi czas, po ostatnim spawaniu, odstawiłem na polkę.
    Gdy ponownie uruchomiłem ją wybiło główny bezpiecznik prądu (w sieci), po ponownym podpięciu napięcia i spawarki do niego, świeci sie cały czas zielona dioda odpowiedzialna za spawanie, wentylator chodzi ok, dioda sie świeci i nic nie da się zrobić, nie mam instrukcji do niej i nie wiem czy to jakieś poważne uszkodzenie czy może jakaś błahostka
    Może ktoś?
    Pozdrawiam matisf
  • #30 13 Apr 2009 14:59
    lechoo
    Level 39  
    Helpful post? (0)
    Może to być poważna usterka, do sprawdzenia moduł IGBT - jego ewentualna wymiana może być kosztowna. Zaglądałeś już do środka? Są jakieś ślady uszkodzeń?
