| Author |
Message
|
Patol
Poziom 18
Joined: 22 Oct 2003
Posts: 529
Location: Zamość
|
 #121
30 May 2010 21:14 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsP |
|
|
|
TUTAJ masz sprawny link i wszystko co potrzebne, reszty szukaj na forum.
|
|
| Back to top |
|
 |
Longos
Poziom 11
Joined: 27 Apr 2003
Posts: 60
Location: Opalenica
|
#122
21 Jun 2010 13:20 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsP |
|
|
|
| Freddie Chopin wrote: |
| na zdjeciach widac pewne poprawki [...] Blad ten poprawiony jest w najnowszej wersji, my jednak wykonalismy starsza, bo o nowszej jeszcze nie wiedzielismy. Jedyna istotna roznica to wlasnie ten jeden rezystorek podciagajacy. |
Pytanie, gdzie znajduje się poprawiona wersja ? Z tego co widzę w Wiki płytka jest tak samo opisana (data na miedzi) co wskazuje na brak poprawek. Wolę też wykonać ten układ, niż "Węgierską" alternatywę z uwagi na fakt, że tamta jest dwustronna, co znacząco utrudnia lutowanie (zwłaszcza nie wyobrażam sobie tego przy złączu RJ) :/
Chyba, że komuś pozostała płytka z metalizacją otworów ?
|
|
| Back to top |
|
|
LOTR2
Poziom 9
Joined: 26 Apr 2009
Posts: 37
Location: Myślenice
|
#123
26 Sep 2010 00:53 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsP |
|
|
|

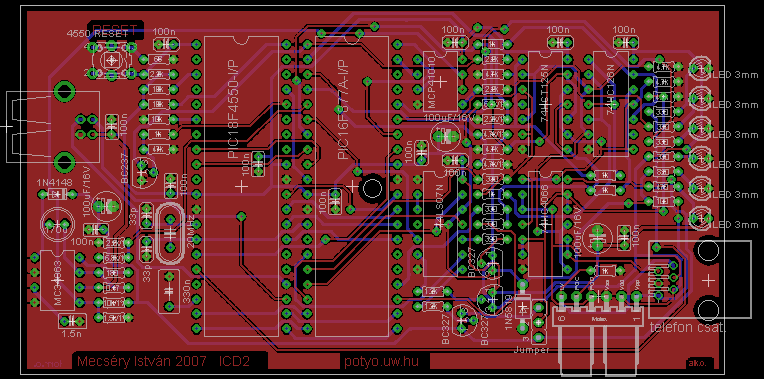

jeśli ktos jest dalej zainteresowany PCB wegra to odnalazłem w głebinach internetu
| Filename: |
icd2_rev1_1902.zip |
Download |
| Contents: |
|
| Filesize: |
532.6 KB |
| Punkty: |
0 |
|
|
| Back to top |
|
|
jajen
Poziom 14
Joined: 20 Nov 2006
Posts: 170
|
#124
11 Dec 2011 11:34 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Witam,
Zbudowałem clon ICD2 w wersji 4550-PiCS. Załdowałem pliki z bootloaderami. Komputer rozpoznaje urządzenie Microchip MPLAB ICD 2 Firmware Loader. Ale nie potrafię dalej wczytać przez MPLAB oprogramowania. Podobno systemem trzeba jakoś ręcznie wczytać. Może ktoś powiedzieć jak to zrobić krok po kroku?
|
|
| Back to top |
|
|
Google
|
| #
11 Dec 2011 11:34 |
|
|
|
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#125
11 Dec 2011 12:30 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Skoro zbudowałeś klona, to szkoda, że nie "poszedłeś za ciosem" i nie zaglądnąłeś na stronę autora tego wątku. On popełnił manual do programatora (chociaż w wersji smd, ale zasady są te same), w którym opisał jak wgrać firmware do ICD2.
Zapraszam do lektury http://www.freddiechopin.info/index.php/pl/download/category/2-icd2-99-smd
|
|
| Back to top |
|
|
jajen
Poziom 14
Joined: 20 Nov 2006
Posts: 170
|
#126
12 Dec 2011 01:33 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Dzięki. Udało się wczytać firmware.
Drugie pytanie. Skąd mogę pobrać plik ze wzorem jednostronnej PCB pełnego clona ICD2 (tego z początku posta). Podane linki nie działają. Może ktoś podeśle, albo wskaże inny działający link?
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#127
12 Dec 2011 09:31 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Faktycznie, upłynęło kilka lat i linki są nieaktywne.
Autor wątku przy budowie tego programatora korzystał z wersji Potyo 2006.09.07,
ja posiadam materiały do poprawionej wersji Potyo 2007.06.21.
Jakie materiały Cię interesują: pdf czy Eagle? Aby nie "odkopywać historii" i nie zaśmiecać Forum, wyślę na PW.
|
|
| Back to top |
|
|
jajen
Poziom 14
Joined: 20 Nov 2006
Posts: 170
|
#128
29 Dec 2011 15:36 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Mam nietypowe pytanie. Kiedy powinna świecić dioda USB? Złożyłem programator i wszystko ok, ale zauważyłem , że dioda USB nie świeci nigdy (ta koło portu USB). W jakich warunkach powinna zaświecić?
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#129
29 Dec 2011 16:43 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Powinna świecić z chwilą podłączenia do portu USB (to jest sygnalizacja, że programator jest zasilany z portu USB). Jeżeli nie świeci, to albo dioda jest wlutowana odwrotnie, albo rezystor R7 (330R) nie przewodzi.
|
|
| Back to top |
|
|
jajen
Poziom 14
Joined: 20 Nov 2006
Posts: 170
|
#130
30 Dec 2011 10:10 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Dioda jet ok i rezystor też. Na 16 nóżce pic18f4550 nie ma napiecia w ogóle. Wiec również na diodzie nie może go być. Myslałem, że zasilanie z portu sygnalizuje dioda power - led6. Ona swieci ok. Programator nie został jeszcze do konca przetestowany ale zastanawiam się na ile coś może być bardziej nie tak z nim.
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#131
30 Dec 2011 10:40 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Widzę, że Kolega zabrał sie za problem przewyższający jego możliwości.
Czy tak trudno jest prześledzić schemat i sprawdzić, która dioda, za co jest odpowiedzialna? Przecież dioda D6 opisana jako POWER sygnalizuje "pojawienie" się napięcia programującego VPP-GEN.
LED1 USB powinna świecić z chwilą podłączenia programatora do USB. Jeżeli wszystko masz dobrze, to dlaczego nie świeci?
|
|
| Back to top |
|
|
jajen
Poziom 14
Joined: 20 Nov 2006
Posts: 170
|
#132
30 Dec 2011 10:49 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Nie wiem na jaki schemat patrzysz. D1 podłączona jest katoda do masy, a anoda przez R7 do nózki 16 procesora. Wiec chyba to nie to samo co wprost do zasilania portu?
PS uwazałem zawsze, że prawdziwe wyzwanie to działania ponad swoje możliwości.
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#133
30 Dec 2011 11:12 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Tak, moja wina, spojrzałem na inny schemat i dlatego błędna informacja.
Dioda przy USB (D1) pali się, gdy są jakieś problemy z USB (przy programowaniu, debugowaniu itp). Dlatego ona Ci nie świeci.
Natomiast dioda D6 (POWER), faktycznie sygnalizuje napięcie zasilania z USB.
Przepraszam za niezamierzone wprowadzenie w błąd.
|
|
| Back to top |
|
|
Google
|
| #
30 Dec 2011 11:12 |
|
|
|
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#134
04 Feb 2012 15:00 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Freddie Chopin możesz podać linki z tym projektem albo wrzucić plik bo te linki co są na pierwszej stronie już są "martwe" :(
chodzi o schemat oraz płytki PCB
|
|
| Back to top |
|
|
Google
|
| #
04 Feb 2012 15:00 |
|
|
|
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#135
05 Feb 2012 11:06 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Gienek albo może ty daj paczkę z nowymi materiałami do klona :) jak masz płytkę oraz wsady:)
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#136
05 Feb 2012 13:07 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Posiadam dwie wersje:
1. Potyo (wykonanie "węgierskie")
2. potyo2 (ostatnia publikowana wersja)
Pytanie: która wersja Cię interesuje, w jakim formacie (Eagle czy PDF) i jakie ewentualnie "wsady"?
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#137
05 Feb 2012 16:48 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
potyo2 jak masz :) eagle bo może dostanę albo będę musiał kupić jakieś inne elementy - obudowy :(
wsady do prcków
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#138
05 Feb 2012 19:24 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|

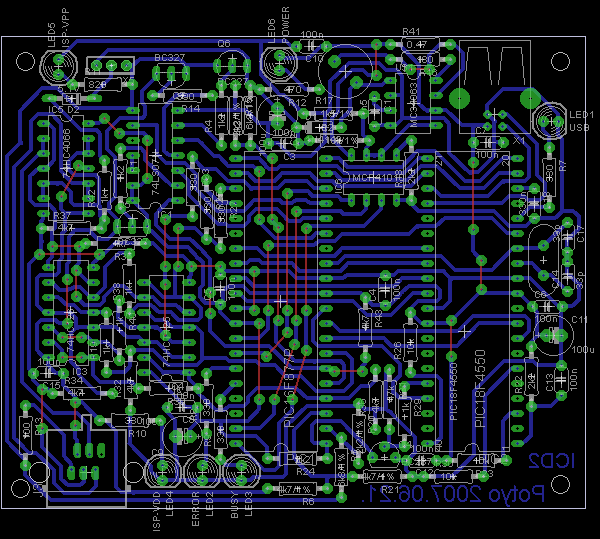

W załączniku *.brd, *.lbr i bootloadery do PIC16F877(877A) i PIC18F4550 (sprawdzone w "działaniu")
| Filename: |
potyo2.zip |
Download |
| Contents: |
|
| Filesize: |
112.4 KB |
| Punkty: |
4 = 0.00 for transfer + 4 for the user (set manually) |
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#139
05 Feb 2012 19:50 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
"bootloadery" czyli to jest program startowy po jego wgraniu i uruchomieniu ICD2 będę musiał coś jeszcze do niego dogrywać?? czy nie ??
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#140
05 Feb 2012 20:24 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Po wgraniu bootloaderów, podłączysz ICD2 do komputera, uruchomisz MPLAB IDE, wybierzesz w zakładce PROGRAMMER - ICD2 i program sam Ci zaproponuje wgranie najnowszego oprogramowania.
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#141
06 Feb 2012 17:53 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
spoko fajnie planuje go złożyć i działać :D wielkie dzięki :)
Dodano po 2 [godziny] 11 [minuty]:
a możesz jeszcze listę elementów podać :) bo kilka jest nie podpisanych na płytce :(
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#142
06 Feb 2012 18:02 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Proszę bardzo.
| Filename: |
partlist.txt |
Download |
| Contents: |
|
| Filesize: |
5.77 KB |
| Punkty: |
0.00 |
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#143
06 Feb 2012 18:43 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
dzięki i mam pytanie do Ciebie co do tych elementów byś mi wyjaśnił kilka elementów :)
C1 - 1n5 - to jest 1,5nF
R41 - 0.47 ??? taki mały rezystor ??
Q4 - BC237- BC337 to w końcu który element ?? (podpis inny ale układ inny jest)
X5 do czego konkretnie służy ?? jakie ma ustawienia bo rozumiem że tam wpina się jumpery
takie małe wątpliwości :)
dzięki :)
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#144
06 Feb 2012 20:55 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Tak, C1, to jest 1,5nF, R41 ma rezystancję 0,47Ω. Za Q4 możesz wstawić BC237, ale możesz również BC337 (mocniejszy). Złącze X5 służy jako przełącznik programator/debugger - zwora na 1-2, to programator, zwora na 2-3, to debugger.
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#145
10 Feb 2012 10:58 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
a ten dławik musi być równy 170uh czy może być jakaś odchyłka ?? 160uh albo 180uh ??
Gienek możesz jeszcze rozpisać wyjścia sygnałowe z clona ? chodzi o sygnały PGD, PGC, VPP, VSS, VDD ? bo na schemacie nie ma ich rozpisanych
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#146
10 Feb 2012 11:10 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Jeżeli chodzi o dławik, to nie jest krytyczny. Może być 150-200uH
Złącze J3 (wyjścia) w Eagle jest opisane (trzeba nauczyć się odczytywać informacje ze schematu).
Patrząc na płytkę złącze J3 od lewej górne piny: ISP-VDD, ISP-PGD, NC;
dolne piny: ISP-MCLR, GND, ISP-PGC.
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#147
10 Feb 2012 17:25 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
nie mam schematu mam tylko pliki płytki od ciebie bez schematu dlatego pytam
|
|
| Back to top |
|
|
Gienek
Poziom 21
Joined: 29 Aug 2002
Posts: 1447
Location: Toruń
|
#148
10 Feb 2012 22:25 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Pisząc o schemacie miałem na myśli tą płytkę.
Gdy napisałeś
| Code: |
| potyo2 jak masz eagle bo może dostanę albo będę musiał kupić jakieś inne elementy - obudowy |
to sądziłem, że Eagle jest Ci znany.
Schemat ideowy nie jest konieczny. Oglądając płytkę w programie wystarczy kliknąć INFO, a następnie na danym pinie kliknąć dwa razy i w pozycji SIGNAL- NAME "przyzna się jak się nazywa"
|
|
| Back to top |
|
|
Pawcio89
Poziom 16
Joined: 06 Mar 2007
Posts: 322
Location: Przewrotne
|
#149
13 Mar 2012 15:17 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Mam takie może trochę głupie pytanie ale czy zamiast PIC16F877(A) można zastosować PIC16FL877(A)?
|
|
| Back to top |
|
|
Google
|
| #
13 Mar 2012 15:17 |
|
|
|
|
|
| Back to top |
|
|
ppawel12
Poziom 14
Joined: 04 Jun 2009
Posts: 187
Location: Białystok
|
#150
17 Mar 2012 19:20 Re: klon ICD2 - programatora / debuggera procesorów PIC, dsPIC |
|
|
|
Wszytko fajnie tylko że u mnie w mplab nie można wybrać icd2 :/ połowa jest nie aktywna :/ nie tylko icd2 ale też i inne tylko kilka jest aktywnych? Jak jest u was? Co może być tego przyczyną?
Mam mplab v8.76
Zdanie zaczynamy z wielkiej litery.
I po co cała seria znaków zapytania? Jeden nie wystarczy?
Regulamin:
3.1.13. (10.9, 15) Zabronione jest publikowanie wpisów naruszających zasady pisowni języka polskiego, niedbałych i niezrozumiałych.
[Djpopak;)]
|
|
| Back to top |
|
|
