Zasilacz warsztatowy 0-30V 4A

Przedstawiam Wam mój ostatni projekt - Zasilacz Warsztatowy 0-30V, 4A. Powszechnie wiadomo, ze zasilacz jest jednym z najważniejszych przyrządów warsztatowych. Dotychczas korzystałem z zrobionej na szybko konstrukcji z kilkoma stałymi napięciami i jednym regulowanym o kosmicznej wydajności 300mA :). Tak wiec nadszedł czas na wykonanie czegoś mocniejszego.

Założenia:
Napięcie regulowane w zakresie 0-30V, prąd co najmniej 4A. Zastosowanie - zasilanie wszelakich konstrukcji elektronicznych, okazyjne ładowanie akumulatorów ołowiowych, eksperymenty elektrochemiczne.

Opis:
Zasilacz to w zasadzie zmodyfikowana wersja popularnego na forum projektu z electronics-lab, choc odstępstwa od pierwowzoru są dość znaczne. Całość składa sie z dwóch płytek drukowanych, modułu zasilacza napięć stałych i moduł sterowania, oraz dwóch mierników panelowych na ICL7107.

Moduł zasilacza dostarcza wszystkich napiec potrzebnych do pracy reszty zasilacza. to jest: 33V - do zasilania ostatniego wzmacniacza operacyjnego, 24V - do zasilania przekaźników i wentylatorów, 18V do zasilania pozostałych wzmacniaczy operacyjnych, 5V - dla mierników, -5V - dla mierników, wzmacniaczy operacyjnych i zródła prądowego wstępnego obciążenia. Główne napięcie zasilające (wysokoprądowe) wynosi bez obciążenia 40V, 30V lub 20V, w zależności od ustawienia dwóch przekaźników. Ustawiają sie one automatycznie w zależności od napięcia wyjściowego - przełączanie przy około 8V i 17V. Redukuje to znacznie straty mocy na tranzystorach końcowych, a jednocześnie nawet przy pobieraniu dużych prądów i maksymalnym napięciu na wyjściu zasilacza nie pojawiają sie tętnienia. Napięcie +5V powstaje w klasycznym zasilaczu z mostkiem prostowniczym, napięcie -5V jest wytwarzane przez pompę oparta na kondensatorach, napięcie 24V jest pobierane z jednego odczepu transformatora i prostowane jednopołówkowo, napięcie 33V jest wytwarzane przez podbijacz oparty na kondensatorze (na wejściu stabilizatora jest ponad 50V ). W ostatnim zdaniu - moduł zasilający nie jest konstrukcja godna naśladowania :)

Moduł sterowniczy, jak wspomniałem, oparty jest na projekcie z electronics-lab. Oprócz zmian wartości niektórych rezystorów w celu dostosowania go do pracy z prądem 4A i innymi potencjometrami, wprowadziłem następujące modyfikacje: oddzielne, stabilizowane zasilanie wzmacniaczy operacyjnych (33V lub 18V), LM318 jako wzmacniacz wyjściowy, źródło napięcia odniesienia oparte o TL431, zabezpieczenie termiczne oraz sterowanie wentylatorami oparte na wzmacniaczu LM358 i czujniku LM35, temperatura zadziałania - 85 stopni, płynne sterowanie obrotami wentylatorów. Dodatkowo w projekcie pojawia sie więcej potencjometrów montażowych umożliwiających miedzy innymi ustawienie napięcia niezrównoważenia komparatora ograniczenia prądowogo oraz maksymalnego napięcia i prądu zasilacza.

Stopień wyjściowy oparty jest (i tu niektórzy złapią sie za głowę :) ) na czterech tranzystorach TIP36C, sterowanych przez BD911. Taka, na pozór nadmierna ilość tranzystorów czyni zasilacz dużo odporniejszym na wszelkie eksperymenty ( opuszczenie SOAR jest prawie niemożliwe). Tranzystory końcowe przykręcone są do solidnego kawałka radiatora, chłodzonego dwoma wentylatorami z zasilaczy komputerowych.

Transformator zasilający oparty jest na przewiniętym trafie bezpieczeństwa 24V, 160VA. Wymianie poddałem uzwojenie wtórne. Składa sie ono teraz z uzwojenia wysokoprądowego z odczepami, oraz uzwojenia pomocniczego 11VAC zasilającego stabilizatory napiec +5V i -5V.

Mierniki panelowe to popularna konstrukcja z electronics-lab.

Obudowa to kompilacja dwóch obudów z komputerów, panel przedni wykonałem z panela podłogowego, pokrywa pochodzi z magnetowidu. Napisy na panelu wykonane cienkopisem napełnionym wodoodpornym atramentem, pisane poprzez wzorniki pisma technicznego.

Pierwsze wrażenia z eksploatacji - zasilacz całkowicie odporny na zwarcia, łatwa i dokładna regulacja napięcia i prądu ( przydatny przełącznik x0.1, ograniczający zakres regulacji prądu do około 400mA )

W najbliższym czasie postaram sie zmierzyć jego charakterystyki dynamiczne - przerzuty i oscylacje na wyjściu przy skokowej zmianie obciążenia.

Dla chcących powielić tę konstrukcje - to co jest na ukończonych płytkach drukowanych odbiega trochę od schematów (nowych połączenia, kilka części dolutowanych "od dołu" ). Tak wiec płytki drukowane i schematy wymagają korekt - ja, jako osoba dość leniwa, nie wykonywałem płytek od nowa, poprawiając gotowe za pomocą noża i przewodów :).

zasilacz.zip

Description:

n/a

Download

Filename:

zasilacz.zip

Contents:

eagle.epf , glowny.brd , glowny.sch , glowny1.pdf , ster2.brd , ster2.brd.pdf , ster2.sch
See all...

Filesize:

255.54 KB

Punkty:

kaerb
Poziom 12

Joined: 29 Sep 2006
Posts: 99
Location: Warszawa

#2 26 Mar 2008 07:01

Re: Zasilacz warsztatowy 0-30V 4A

Witam.
Bardzo fajna obudowa, wszystko elegancko upakowane a przy tym dobrze pomyślane chłodzenie, gratulacje :D

bobo
Poziom 20

Joined: 19 Feb 2002
Posts: 946

#3 26 Mar 2008 07:02

Re: Zasilacz warsztatowy 0-30V 4A

robball wrote:

ja, jako osoba dość leniwa

Niewierzę, zbyt duzo włozonej pracy przeczy temu stwierdzeniu. Bardzo ładny zasilacz.
Pozdrówka

xen
Poziom 10

Joined: 21 Nov 2003
Posts: 53
Location: Kokoszkowy

#4 26 Mar 2008 08:25

Re: Zasilacz warsztatowy 0-30V 4A

Wielkie gratulacje dla autora.

Jaka jest wysokość tego zasilacza?

Jak zachowuje się zasilacz podczas zwarcia lub przekroczenia prądu ograniczenia prądowego?

Widzę, że zmieścił się transformator bezpieczeństwa. Mój transformator jest wiele wyższy, może mam starą konstrukcję.

Życzę dalszych udanych konstrukcji,
pozdrawiam
xen

robball
Poziom 17

Joined: 03 Oct 2004
Posts: 421
Location: Mikołów

26 Mar 2008 10:23

Re: Zasilacz warsztatowy 0-30V 4A

Odpowiadam na pytania:
1. Jak nazywa się czcionka której użyłeś do wykonania opisów na obudowie?
Odp. To nie jest czcionka z komputera, napisy wykonywałem cienkopisem wodoodpornym poprzez plastikowe wzorniki pisma technicznego.
2.Jaka jest wysokość tego zasilacza?
Odp. Bez nóżek 87mm, z nóżkami 103mm.
3.J ak zachowuje się zasilacz podczas zwarcia lub przekroczenia prądu ograniczenia prądowego?
Odp. Zupełnie go to nie rusza, przechodzi wtedy do stabilizacji prądu wyjściowego, o czym ładnie informuje dioda na panelu.

Google

Google Adsense

26 Mar 2008 10:23

LAZYBOY666
Poziom 9

Joined: 16 Apr 2007
Posts: 44
Location: Kielce

#6 26 Mar 2008 10:55

Re: Zasilacz warsztatowy 0-30V 4A

ehhh te zasilacze... widze kolejny z serii "big power" hmm dziwi mnie po co robic takie wielkie plytki itd itp jak mozna zastosowac jeden stabilizator bodajże LM338 jest 5A ma zabezpieczenie przeciwpradowe i jest odporny na przegrzania... sam uzywam takie zasilacza od wielu lat..
caly zasilacz miesci sie w malym pudelku ...
a tu widze kolejne "pudlo" ktore w moim przypadku by zajmowalo pol stanowiska... no nic jak kto woli.. pozdro..

Google

Google Adsense

# 26 Mar 2008 10:55

Shootah
Poziom 11

Joined: 05 Sep 2005
Posts: 65
Location: Krosno

#7 26 Mar 2008 12:24

Re: Zasilacz warsztatowy 0-30V 4A

LM338 jest fajny ale bez dodatkowej elektroniki nie zrobisz na nim regulacji pradu wyjsciowego - opisywany zasilacz ma taka funkcjonalnosc.

pawel_elo
Poziom 12

Joined: 07 Jan 2007
Posts: 107
Location: Legnica

#8 26 Mar 2008 14:57

Re: Zasilacz warsztatowy 0-30V 4A

może ktoś udostępnić schemat i płytke tego modułu, który pokazuje przepływ prądu, bo nie mam programu do otworzenia tych plików w załączniku. z góry dziekuje ;)

maly_elektronik
Poziom 19

Joined: 18 Nov 2006
Posts: 640
Location: Pisarzowice

#9 26 Mar 2008 15:01

Re: Zasilacz warsztatowy 0-30V 4A

To sobie zainstaluj ten program :!: Nazywa sie eagle tu masz link do stronki z której ściągniesz darmówke http://www.cadsoftusa.com/

pawel_elo
Poziom 12

Joined: 07 Jan 2007
Posts: 107
Location: Legnica

#10 26 Mar 2008 15:10

Re: Zasilacz warsztatowy 0-30V 4A

dzieki. mam zamiar zrobić podobny zasilacz tylko 3Amperowy.. woltomierz zbuduję na icl7107.. mógłbym do niego dodać ten amperomierz??

robball
Poziom 17

Joined: 03 Oct 2004
Posts: 421
Location: Mikołów

#11

26 Mar 2008 15:11

Re: Zasilacz warsztatowy 0-30V 4A

Prąd i napięcie wyjściowe mierzone jest przez mierniki panelowe na ICL7107,zbudowane w opraciu o ten projekt:
http://electronics-lab.com/projects/test/014/index.html
Amperomierz i woltomierz to ten sam układ, różnią się jedynie zakresem pomiarowym, co ustala się za pomocą rezystora. Mają jeszcze jedną modyfikację - szeregowy rezystor kilka kiloomów w obwód IN LO woltomierza i amperomierza, który zmniejsza ryzyko "zgodu" ICLki w przypadku jakiegoś zwarcia w czasie budowy( uwędziłem wtedy jeden taki układ).

pawel_elo
Poziom 12

Joined: 07 Jan 2007
Posts: 107
Location: Legnica

#12 26 Mar 2008 15:22

Re: Zasilacz warsztatowy 0-30V 4A

za pomocą rezystora czyli co i na jakie trzeba zmienić aby zbudować ten amperomierz?;)

Dodano po 3 [minuty]:

i jeszcze jedno.. mam jeden komplet tych wyświeltaczy 2x 2cyfry.. tylko nie wiem jak sprawdzić czy one mają wspólną anodę.. ;( pisze na nich : 561AC DASIS, a z boku: TOD 5261BR-3 B ;)

alecsandrus
Poziom 14

Joined: 28 Feb 2006
Posts: 194
Location: Kalety

#13 26 Mar 2008 21:27

Re: Zasilacz warsztatowy 0-30V 4A

Gratulacje, projekt zasilacza jak najbardziej przemyślany konstrukcja także wzorowa, ja sam mam dwa zasilacze ale nie aż takie wielkie bo przy mojej ograniczonej powierzchni zajęło by mi to zbyt wiele miejsca, w pierwszym siedzi trafo z zatry bodajże 24V/2A nie pamiętam już no a drugi to przeróbka zasilacza komputerowego typu AT z wyłącznikiem dlatego iż jeden zasilacz posiada wielki zakres napięć i prądów co w moim przypadku wystarcza w zupełności. Miałbym jednak prośbę czy autor mógłby zamieścić układ do płynnej regulacji obrotów wiatraka?

Google

Google Adsense

# 26 Mar 2008 21:27

traax
Poziom 18

Joined: 09 Oct 2007
Posts: 455
Location: Ruda Śląska

#14 26 Mar 2008 21:32

Re: Zasilacz warsztatowy 0-30V 4A

jaki był koszt zrobienia tego zasilacza??

robball
Poziom 17

Joined: 03 Oct 2004
Posts: 421
Location: Mikołów

#15

26 Mar 2008 21:38

Re: Zasilacz warsztatowy 0-30V 4A

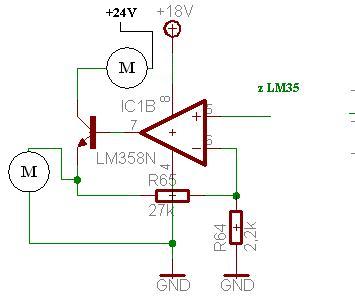

Tak mniej więcej wygląda sterowanie wentylatorami, trochę zakręcone ale działa, warunek to wentylatory o bardzo podobnej charakterystyce prądowo napięciowej.
