Zasilacz warsztatowy 0-30V 0-3A

Go to page Previous 1, 2, 3, 4, 5, 6 Next

Main Page -> Forum Index -> DIY Structures -> Zasilacz warsztatowy 0-30V 0-3A

Author

Message

20rafalo
Poziom 16

Joined: 11 Feb 2009
Posts: 315
Location: Kielce

#121 20 Aug 2009 19:37

Re: Zasilacz warsztatowy 0-30V 0-3A

Nie rozumiem - wszystkie elementy zamontowałem.
Który element sprawdzić czy być może nie jest uszkodzony??
Pozdrawiam

Google

Google Adsense

# 20 Aug 2009 19:37

joozwa
Poziom 21

Joined: 20 Feb 2007
Posts: 1405
Location: Łódź

#122 20 Aug 2009 23:08

Re: Zasilacz warsztatowy 0-30V 0-3A

Chodzi o to, że jeżeli wspomniane elementy R13/R14/Q1 są na miejscu i sprawne, to taka sytuacja nie ma prawa wystąpić (u mnie nie występuje). Poza tym zawsze można zabezpieczyć uC diodą Zenera 5,6 - 6,2V włączoną równolegle do zasilania.

20rafalo
Poziom 16

Joined: 11 Feb 2009
Posts: 315
Location: Kielce

#123 22 Aug 2009 15:33

Re: Zasilacz warsztatowy 0-30V 0-3A

Sprawdziłem elementy R13/R14/Q1. Ya Q1 wstawiałem też podobne tranzystory, jednak nic to nie zmienio.
Może dokładnie opisze zachowanie zasilacza: Jeśli ustawione jest 8,20V> to po wyłączeniu zawsze skacze do 8,20, nie zależnie czy było ustawione 2V czy 6V. Gdy jest 8.20< to napięcie pozostaje w tej samej wartości co przed wyłączeniem(oczywiście przez kilka sekund)
Zauważyłem dziwną sytuację - po wyjęciu Q1 zasilacz działa tak samo.
Aktualnie za Q1 jest BC107
Pozdrawiam

fotoman
Poziom 10

Joined: 14 Apr 2003
Posts: 45

#124 23 Aug 2009 21:40

Re: Zasilacz warsztatowy 0-30V 0-3A

Witam, odkopuję stary temat ponieważ jestem w trakcie początku budowy w/w zasilacza.

Podczas przeglądania oferty transformatorów, przyszło mi do głowy, że chyba się rzucę na podwójny zasilacz (2 w 1) :) Natrafiłem na takie trafo:
Transformator o mocy 150VA, napięcie wyjściowe: 2x24V (2 x 3,2A)

Proszę o poradę, czy jest szansa zbudować na tym jednym trafie podwójny zasilacz (dwa niezależnie regulowane w jednej obudowie).

Mam także pytanie następujące, ponieważ na http://www.electronics-lab.com/projects/power/003/index.html jest wyraźnie napisane:
"Input Current: ................ 3 A (max)"

To czy jeśli dam trafo 3,2A (j/w) lub nawet mocniejszy (200VA 2x4,2A) to nic złego się nie stanie ? :)

Pozdrawiam

20rafalo
Poziom 16

Joined: 11 Feb 2009
Posts: 315
Location: Kielce

#125 23 Aug 2009 22:35

Re: Zasilacz warsztatowy 0-30V 0-3A

Nie, jeżeli zmienisz kilka elementów. Na forum jest opisane jak to zrobić. Ja zmieniłem zakres z 3 na 5A i nic się nie dzieje - elementy wytrzymują. Zmienić musisz wartość R7 na mniejszą, większy radiator na 2N3055 - wytrzymuje większe prądy :-), mostek na większy prąd i chyba tyle. Jeśli o czymś zapomniałem niech inni dopowiedzą. Ew na tranzystor leżący obok 2N.. jakiś radiator. Dolutuj na główne ścieżki jakiś kabel, aby je pogrubić.
Po tych zmianach wykorzystasz potencjał tego trafa.
Pozdrawiam

fotoman
Poziom 10

Joined: 14 Apr 2003
Posts: 45

#126 24 Aug 2009 09:37

Re: Zasilacz warsztatowy 0-30V 0-3A

20rafalo nie chodzi mi aby na dzień dzisiejszy wykorzystywać całe 4,2A (na tę chwilę wystarczy mi w zupełności 3A, chciałbym jednak zakupić wiekszy transformator, bo może w przyszłości będę chciał wykorzystać nadmiarową moc. Na tę chwilę chce wiedzień tylko, czy bez przeróbek mogę zastosować trafo 2x24V 2x4,2A, ale wykorzystać tylko 3A (tak jak w oryginalnym zasilaczu).
Oraz druga kwestia, czy na tym jednym trafo, mogę postawić dwa niezalezne zasilacze.
Dziękuję za odpowiedzi.
Pozdrawiam

20rafalo
Poziom 16

Joined: 11 Feb 2009
Posts: 315
Location: Kielce

#127 24 Aug 2009 12:59

Re: Zasilacz warsztatowy 0-30V 0-3A

Bez problemu możesz go wykorzystać, gdyż ten zasilacz posiada ograniczenie prądowe do 3A - "więcej nie przepuści" nawet gdybyś miał trafo 10A :-)
2 zasilacze na nim możesz zrobić

remix1
Poziom 16

Joined: 18 Nov 2006
Posts: 348
Location: Krotoszyn/ Ostrów wlkp.

#128 05 Dec 2009 19:54

Re: Zasilacz warsztatowy 0-30V 0-3A

A ja mam pytanie związane z tematem - Co muszę zmienić w tym mierniku aby nie montować bocznika tylko przeciągnąć napięcie z R7 - zasilacza z electroncs-labu (około 0,41 oma)
Należy dokonać zmian w programie czy wartościami elementów na płytce ?

traax
Poziom 18

Joined: 09 Oct 2007
Posts: 455
Location: Ruda Śląska

#129

06 Dec 2009 22:36

Re: Zasilacz warsztatowy 0-30V 0-3A

a co ci da niemontowanie tego bocznika??? bo ja tu widze tylko stratę 50gr i 4 kropek cyny ;p

remix1
Poziom 16

Joined: 18 Nov 2006
Posts: 348
Location: Krotoszyn/ Ostrów wlkp.

#130 06 Dec 2009 23:21

Re: Zasilacz warsztatowy 0-30V 0-3A

- nie będę miał odczytu prądu :)
- po za tym nie chcę zmieniać konstrukcji zasilacza dając 0,1 oma zamiast 0,4 :)
Dlatego pytam się Co zmienić w tym układzie aby zamiast 0,1 oma mierzyć spadek na 0.41 :)
Czyli jakby zamiast 0,1 Ω zamontować 0,41 :)

traax
Poziom 18

Joined: 09 Oct 2007
Posts: 455
Location: Ruda Śląska

#131

07 Dec 2009 19:34

Re: Zasilacz warsztatowy 0-30V 0-3A

no musisz uwzględnić to w programie, chodzi ci o odczyt prądu nastawionego?? czy wartości jaką aktualnie ciągnie?? bo jeśli to drugie to poco takie cyrki ,korzystam z boczników a nie z rezystora znajdującego sie w zasilaczu i wszystko odczytuje prawidłowo.

jazz87
Poziom 3

Joined: 24 Sep 2008
Posts: 7

#132 06 Mar 2010 12:40

Re: Zasilacz warsztatowy 0-30V 0-3A

Mam pytanie odnośnie "differential entrance". Jest to napięcie różnicowe do zasilania wzmacniaczy operacyjnych? Jeżeli tak to skąd jest ono brane? Napięcie na anodzie D7 to -5,6V więc przypuszczam, że jest ono wykorzystywane, a co z +5.
Pozdrawiam

Google

Google Adsense

# 06 Mar 2010 12:40

traax
Poziom 18

Joined: 09 Oct 2007
Posts: 455
Location: Ruda Śląska

#133

06 Mar 2010 21:31

Re: Zasilacz warsztatowy 0-30V 0-3A

Diffirental entrance, inaczej diffirental Inputs, sa to wejścia miernika zasilacza, można robić pomiary w 2 punktach jednocześnie,

matix1991
Poziom 13

Joined: 10 Oct 2007
Posts: 115
Location: Olszewo-Borki

#134 11 Mar 2010 22:40

Re: Zasilacz warsztatowy 0-30V 0-3A

Ja buduję taki sam zasilacz i mam pytanko jakie są wymiary radiatora i jaki to tym obudowy, chodzi mi o symbol?

traax
Poziom 18

Joined: 09 Oct 2007
Posts: 455
Location: Ruda Śląska

#135

12 Mar 2010 19:45

Re: Zasilacz warsztatowy 0-30V 0-3A

oj nie pamiętam obudowę wygrzebałem z starych rupieci. wymiary radiatora hmmm samoróbka z 2 radiatorów aktualnie. też byle jakich, taki 10x 15cm z żeberkami długości 3-5cm starczy bezproblemowo. Poprzedni był z unitry ws432 o 3 cm skrócony.

Google

Google Adsense

12 Mar 2010 19:45

fotoman
Poziom 10

Joined: 14 Apr 2003
Posts: 45

#136 15 Mar 2010 18:41

Re: Zasilacz warsztatowy 0-30V 0-3A

Witam, właśnie jestem na finiszu uruchamiania w/w zasilacza z w/w miernikiem :)
Dziś w momencie kalibracji miernika spotkała mnie dziwna sprawa. Podczas kalibracji napięcia na pinie 23 Atmegi (PC0), udało mi się ustawić idealne napięcie 0,50V. Reszta napięć także ustawiła się bez problemu (procek był w podstawce). Dla pewności sprawdziłem napięcia bez procka, były ok. Wiec zapadła decyzja aby zapodać procek, lcd i regulujemy już napięcia potencjometrem z samego zasilacza.
Podłączony zasilacz, potencjometr w ruch i skala dochodzi tylko do 16V z kawałkiem !!! Myślę, "pewnie coś z zasilaczem skopałem", podłączam multimetr, a tu wszystko ok !! Napięcie maksymalne - 33v, pełen zakres regulacji od 0 do 33V.
Więc myślę "znów regulujemy miernik" i tu niemiłe zaskoczenie. Gdy procek w podstawce za chiny ludowe nie szło ustawić napięcia 0,50V - oscylowało gdzieś w połowie tej wartości. Gdy procek wyjąłem z podstawki - wszystko ok, napięcie 0,50 da się ustawić.

Suma Sumarą zmieniłem P7 w dzielniku napięcia z 13k na 5,6k. Gdy nie ma procka - napięcie na nóżce wynosi ok 0,9V, gdy wrzucę procek - dało się znów ustawić na 0,50V.
Porównując skalę miernika i multimetru - napięcia pokrywają się w pełni w dolnym zakresie (do 5V), ale np. przy 19V na multimetrze to na mierniku jest 18,50V.
Powyżej 20V, gdzie w ruch idzie drugi dzielnik już nie ma rozbieżności.

EDIT:

Dziś po raz pierwszy robiłem próbę zwarciową (wreszcie KD502 powędrowały na radiator), i przy zwarciu amperomierzem mam maks. 4,27A na wyjściu, ale siada mi napięcie wyświetlane na multimetrze do 0,07V przy minimalnej wartości prądu do 0,30V przy 4,27A. To chyba raczej nie jest normalne ??

EDIT:

Już wiem, że tak powinno być :) Ogólnie pierwsze moje wrażenia sż bardzo pozytywne. Jak tylko wszystko powędruje w obudowę, to zamieszczę na DIY.

_WITAXING_
Poziom 9

Joined: 30 May 2010
Posts: 44
Location: Czarna

#137 15 Jul 2010 22:16

Re: Zasilacz warsztatowy 0-30V 0-3A

Witam.

Zasilacz super.

Chcę zrobić sobie ten miernik, ale jak zrobić dławik?
Czytałem kilka tematów na ten temat, ale nadal nic nie rozumiem.
Proszę o pomoc

fotoman
Poziom 10

Joined: 14 Apr 2003
Posts: 45

#138 28 Jul 2010 23:17

Re: Zasilacz warsztatowy 0-30V 0-3A

Kolego ale jaki dławik chcesz robić ? Ten 10uH ? Idziesz do elektronicznego, mówisz "Poproszę dławik 10uH", a za ladą ci mówią "Poproszę 50gr" i tyle.
Dławik jest elementem, który dostaniesz w każdym elektroniku, wygląda jak rezystor.
Pozdrawiam

Special_k22
Poziom 12

Joined: 26 Nov 2008
Posts: 95
Location: Rumia

#139 13 Jan 2011 14:39

Re: Zasilacz warsztatowy 0-30V 0-3A

W jaki sposób dobrać R1b i który to tranzystor 2N2219 bo w spisie elementów takiego nie widzę
http://www.electronics-lab.com/projects/power/003/index.html

I czy zamiast 1N4001 mogę wlutować 1N4007 ( ma mniejszą pojemność od 1N4001) Aha i nie rozumiem czemu na płytce autora tematu są np. 3 układy scalone a na schemacie z w/w linku są dwa?

ninja14
Poziom 14

Joined: 02 Apr 2009
Posts: 192
Location: podkarpacie

#140 13 Jan 2011 16:40

Re: Zasilacz warsztatowy 0-30V 0-3A

Autor tematu opisuje zasilacz ze strony : www.electronics-lab.com/projects/power/001/index.html
Zamiast diody 1N4001 możesz wlutować 1N4007.

Special_k22
Poziom 12

Joined: 26 Nov 2008
Posts: 95
Location: Rumia

#141 13 Jan 2011 16:53

Re: Zasilacz warsztatowy 0-30V 0-3A

Dzięki bardzo Kolego.

Dreamer93
Poziom 14

Joined: 01 Dec 2009
Posts: 158
Location: Tarnobrzeg

#142 14 Jan 2011 17:46

Re: Zasilacz warsztatowy 0-30V 0-3A

Przepraszam bardzo za odświeżanie starego tematu ale może mi ktoś podać symbol tej obudowy? Podejrzewam, że jest to "Z17" ale nie mam co do tego pewności.

ninja14
Poziom 14

Joined: 02 Apr 2009
Posts: 192
Location: podkarpacie

#143 14 Jan 2011 20:36

Re: Zasilacz warsztatowy 0-30V 0-3A

Twoje podejrzenia są słuszne ; jest to na 100% obudowa Z 17.
pozdrawiam.

Special_k22
Poziom 12

Joined: 26 Nov 2008
Posts: 95
Location: Rumia

#144 26 Jan 2011 15:53

Re: Zasilacz warsztatowy 0-30V 0-3A

Jak zasilić układ woltomierza i amperomierza z AVT ? Może być zwykła ładowarka od telefonu 5V i 550mA? I czy jeśli zastosuje transformator 220/24V 3,3A to zasilacz będzie działał poprawnie ?

Led156
Poziom 14

Joined: 27 Dec 2010
Posts: 168
Location: Internet:D

#145 13 Oct 2011 19:17

Re: Zasilacz warsztatowy 0-30V 0-3A

Witam. Jak należy ustawić fusebit? Wystarczy tylko ustawić na taktowanie zewnętrzne 8Mhz? Czy coś jeszcze? Czy ktoś mógłby dać screena z bascoma-avr?
Pozdrawiam:)

djvanj
Poziom 7

Joined: 27 Oct 2005
Posts: 22
Location: Gdynia

#146 13 Oct 2011 19:32

Re: Zasilacz warsztatowy 0-30V 0-3A

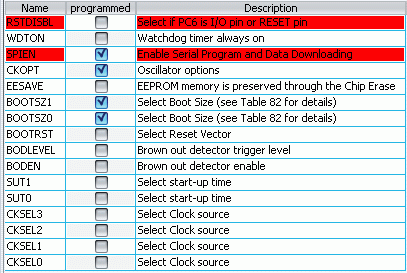

Jeżeli nie jesteś pewny to proponuje żebyś ustawił je w programie Burn-O-Mat (nakładce graficznej na avrdude).

Zasilacz warsztatowy 0-30V 0-3A

Led156
Poziom 14

Joined: 27 Dec 2010
Posts: 168
Location: Internet:D

#147 13 Oct 2011 19:35

Re: Zasilacz warsztatowy 0-30V 0-3A

Dzięki:) Z tym że ja mam ten "programator" co ma lpt i 3 oporniki:P A avrdude z tym chyba nie rusza. Bo jak programuje tego procka to mam "łyso" na lcd:/
Pozdrawiam:)

djvanj
Poziom 7

Joined: 27 Oct 2005
Posts: 22
Location: Gdynia

#148 13 Oct 2011 19:44

Re: Zasilacz warsztatowy 0-30V 0-3A

W pierwszej kolejności sprawdziłbym pokrętło potencjometru od regulacji kontrastu (zaraz pod złączem LCD).Jeżeli dalej brak reakcji to sprawdź czy Atmega dostaje zasilanie.Nie pomaga - sprawdzasz poprawność montażu.
